OPA209系列精密運算放大器實現了極低的電壓噪聲密度（2.2 nV/√Hz），電源電流僅為2.5 mA（最大）。該系列還提供軌到軌輸出擺動，有助于最大限度地提高動態范圍。

數據手冊：*附件：OPA2209 雙通道、18MHz、RRO、36V 精密運算放大器技術手冊.pdf

在精密數據采集應用中，OPA209即使在10-V輸出擺動的情況下，也能提供快速穩定到16位精度的時間。這種出色的交流性能，加上僅150μV（最大）的偏移和低溫度漂移，使OPA209非常適合快速、高精度的應用。

OPA209可在±2.25 V至±18 V的寬雙電源范圍內使用，或在4.5 V至36 V的單電源操作范圍內使用。

OPA209提供5針SOT-23、8針VSSOP和標準8針SOIC封裝。雙OPA2209有8針VSSOP和8針SOIC封裝。四路OPA4209采用14針TSSOP封裝。

OPA209系列的溫度范圍為-40°C至125°C。

特性

低壓噪聲：1 kHz時為2.2 nV/√Hz
0.1Hz至10Hz噪聲：130 nVPP
低靜態電流：2.5 mA/Ch（最大）
低偏移電壓：150μV（最大）
增益帶寬乘積：18 MHz
轉換速率：6.4 V/μs
寬電源范圍：±2.25 V至±18 V，4.5 V至36 V
軌對軌輸出
短路電流：±65 mA
提供5引腳SOT-23、8引腳MSOP、8引腳SOIC和14引腳TSSOP封裝

引腳功能和配置

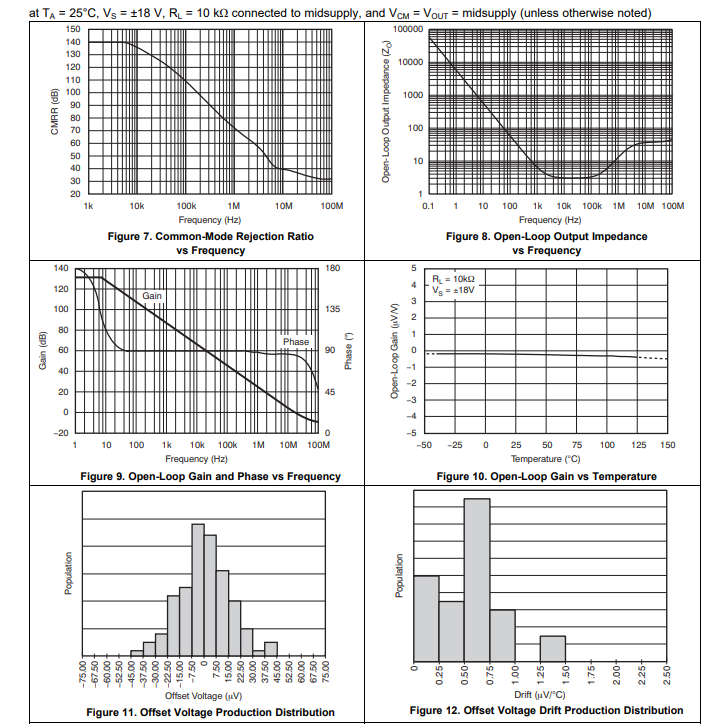

典型特性

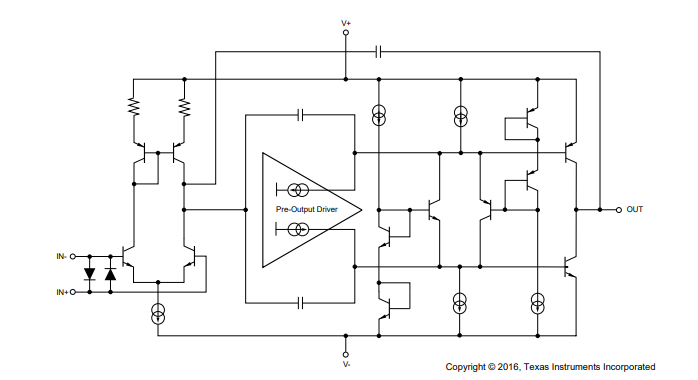

功能方框圖

應用
PLL環路濾波器
低噪聲、低功耗信號處理
低噪聲儀表放大器
高性能ADC驅動器
高性能DAC輸出放大器
有源濾波器
超聲波放大器
專業音頻前置放大器
低噪聲頻率合成器
紅外探測器放大器
水聽器放大器
