OPA362高速放大器針對3V便攜式視頻應用進行了優化。它專門設計用于與德州儀器OMAP3430和DaVinci處理器或其他具有0.5VPP視頻輸出的應用處理器中嵌入的視頻編碼器兼容。輸入共模范圍包括GND，這允許視頻DAC（數模轉換器）直流耦合到OPA362。電視檢測功能通過促進視頻傳輸?shù)淖詣?dòng)啟動/停止，大大簡化了最終用戶界面。

數據手冊：*附件：OPA362 采用 SC70 封裝、具有內部增益和濾波器的 3V 視頻放大器技術手冊.pdf

輸出在GND的5mV范圍內擺動，在標準后端視頻負載（150?）的情況下，在250mV到V+范圍內擺動。內部電平移位電路防止輸出因0V輸入而飽和，從而防止常見視頻電路中的同步脈沖削波。因此，OPA362非常適合直流耦合到視頻負載。

OPA362通過集成內部增益設置電阻器（G=5.2V/V）和兩極視頻DAC重建濾波器，針對空間敏感應用進行了優化。

在關機模式下，靜態電流降至1.5μA以下，大大降低了功耗，延長了電池壽命。

OPA362采用2mm×2.1mm的SC70-6封裝。

特征
出色的視頻性能
內部增益：5.2V/V
支持電視檢測
兼容OMAP343x和DaVINCITM
處理器
雙極點重構濾波器
輸入范圍包括地
-DC耦合輸入
集成電平移位器
-DC耦合輸出(1)
-不需要輸出電容器
RAIL.TO.RAIL輸出
低靜態電流：4.3 mA
關機電流：1.5μA
單電源：2.5伏至3.3伏
SC70-6封裝：2.0 mm x2.1 mm
符合RoHS標準

引腳功能和配置

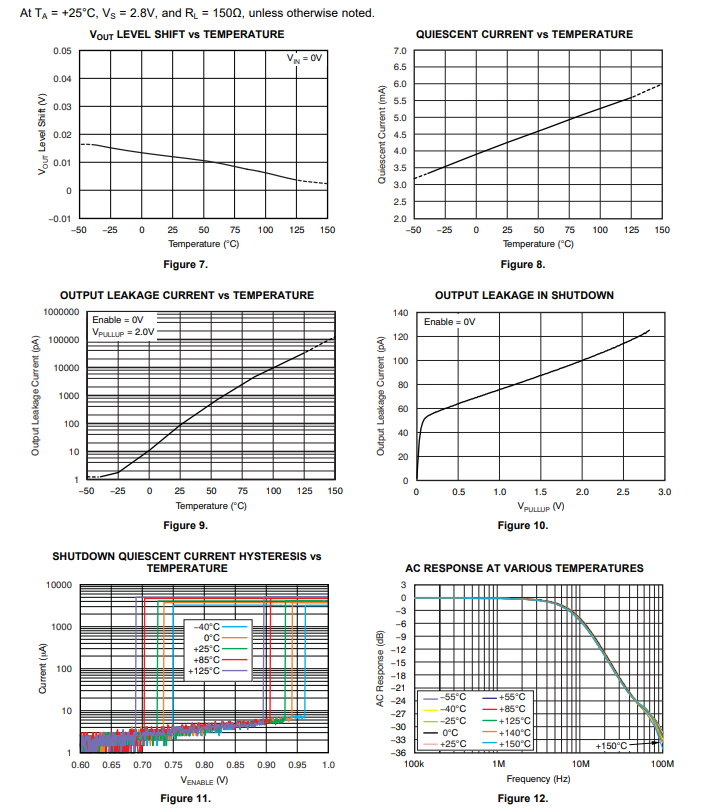

典型特性

應用
照相手機
