該LM25066將高性能熱插拔控制器與符合 PMBus? 標準的控制器相結合 SMBus/I 型^2^C 接口精確測量、保護和控制連接到背板電源總線的計算和存儲刀片的電氣工作條件。 LM25066 持續提供實時功率、電壓、電流、溫度和故障數據 通過 SMBus 接口的系統管理主機。
*附件：lm25066.pdf

LM25066 控制模塊包括一個獨特的熱插拔架構，可提供電流以及功率限制，以在將電路板插入帶電系統期間保護敏感電路背板或任何其他熱電源?？焖?a target="_blank">熔斷器可防止輸出短路事件。輸入欠壓和過壓電平以及滯后是可配置的，插入延遲時間和故障檢測時間也是可配置的。一個 LM25066 上的溫度監控模塊與低成本外部二極管連接，用于監控外部 MOSFET 或其他熱敏元件的溫度。這 POWER GOOD 輸出在輸入和/或輸出電壓超出其范圍時提供快速指示器編程范圍。LM25066電流測量精度在整個溫度范圍內為 ±2.4%。

LM25066 監控模塊計算子系統的實時值和平均值作參數 （V在我在 , P 在、V 外）以及峰值功率。精準的功率平均是通過平均輸入電壓和電流的乘積來實現的。一個黑匣子（Telemetry/Fault Snapshot）函數捕獲遙測數據和設備狀態并將其存儲在警告或故障事件。

特性

輸入電壓范圍：2.9 V 至 17 V
我^2^C/SMBus 接口和符合 PMBus? 標準的命令結構
可編程 25mV 或 46mV 電流限制
閾值
針對硬
短路的可配置斷路器保護
具有遲滯的可配置欠壓和過壓
鎖定
具有可編程警告和關斷
閾值的
遠程溫度感應
檢測和通知 MOSFET
損壞狀態
V 實時監控在、V外我在、 P 在、V輔助
具有 12 位分辨率和 1kHz 采樣率
電流測量精度：±2.4% （整個溫度范圍內
）
功率測量精度：整個溫度范圍內
為 ±3%
使用 V 同步采樣進行真輸入功率測量在和我在精確平均動態功率讀數
V 的平均值在我在、 P在和 V外在0.001 至4 秒的可編程間隔內
具有 SMBA 通知的可編程 WARN 和 FAULT 閾值
由 WARN 或 FAULT
條件觸發的遙測測量
和設備狀態的黑盒捕獲
功能齊全的應用程序設計和
開發 GUI
24 引腳 WQFN 封裝

參數

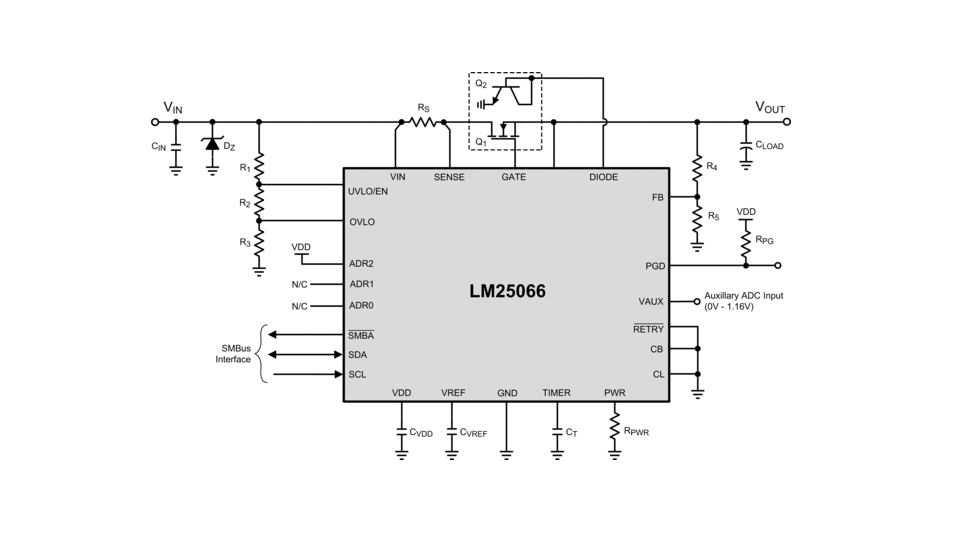

方框圖

概述

LM25066是一款集成了高性能熱插拔控制器和PMBus?接口的系統電源管理和保護IC。它適用于服務器背板系統、基站電源分配系統等應用，提供全面的電源保護、監控和控制功能。

主要特性

?PMBus?接口?：支持I2C/SMBus和PMBus?命令結構，實現實時電源、電壓、電流、溫度和故障數據的監控。
?可編程電路斷路器保護?：提供可配置的硬短路和過流保護，防止損壞敏感電路。
?可編程欠壓和過壓鎖定?：具有滯回功能的可編程欠壓和過壓閾值，確保電源穩定性。
?實時監控?：以1kHz采樣率實時監控輸入電壓、輸出電壓、輸入電流、輸入功率、輔助電壓等參數。
?熱插拔管理?：在插入活動背板或熱電源時限制涌入電流，保護電源和負載。
?遠程溫度感應?：通過外部二極管監控外部MOSFET或其他熱敏組件的溫度。
?損壞MOSFET檢測?：能夠檢測外部MOSFET的損壞情況，并通知系統。

功能框圖

LM25066的功能框圖展示了其主要組成部分，包括PMBus接口、ADC、熱插拔控制器、故障檢測和保護電路、遠程溫度感應電路等。

工作原理

?電源管理和保護?：LM25066通過監控和控制外部MOSFET的門極電壓，實現電源的開/關、電流限制、功率限制和故障保護等功能。
?數據監控和報告?：通過PMBus接口，LM25066可以實時向系統管理主機報告電源的電壓、電流、功率、溫度和故障狀態。
?熱插拔控制?：在熱插拔過程中，LM25066通過限制涌入電流來保護電源和負載，同時確保電源的平穩過渡。
