概述
ADIN2299 是一款經過預先測試的完整解決方案，用于管理應用處理器的工業協議和網絡流量。

該模塊包含部署實施Ether-CAT、PROFINET ^?^ 實時(RT)和同步實時(IRT)、EtherNet/IP網絡所需的一切，包括通信控制器、協議棧、閃存、RAM、跟隨器控制器和物理層(PHY)。應用處理器通過通用異步接收器發送器(UART)、串行外設接口(SPI)或以太網接口進行連接。

在軟件層，應用處理器連接到統一接口，因此可以在不更改應用處理器軟件的情況下使用支持的工業協議。ADIN2299平臺經過預認證，因此現場設備可以在任何受支持的工業以太網中運行。
數據表：*附件：ADIN2299多協議雙端口工業以太網平臺技術手冊.pdf

產品特色

1. 多協議支持
2. 小尺寸支持嵌入式應用
3. 用于具有獨特形狀因子的應用程序的嵌入式設計解決方案
4. 低功耗、低延遲
5. 強大的網絡監管確保符合PROFINET網絡負載3類要求

應用

• 工廠和過程自動化
• 運動控制
• 樓宇自動化
• 交通運輸
• 機器人
• 能量

特性

• 所有協議預認證
  • ROFINET RT（B 類）
  • PROFINET IRT（C 類）
  • 帶 DLR 的 EtherNet/IP
  • EtherCAT
  • Modbus/TCP
• 可配置的應用處理器接口
  • UART:115,200 bps 至 1,000,000 bps
  • 10 Mbps 或 100 Mbps 的以太網
  • SPI追隨者：10 MHz 最大時鐘
• 符合 IEEE 802.3、10Base 或 100Base 傳輸半雙工和全雙工的工業以太網接口
• 單 3.3 V 電源，840 mW
• 循環時間低至 1 毫秒（循環時間因協議、鏈路類型和應用數據而異）
• 194 球芯片級封裝 BGA 外形尺寸
• 符合 RoHS 3 標準
• –40°C 至 +85°C 工業溫度范圍

框圖

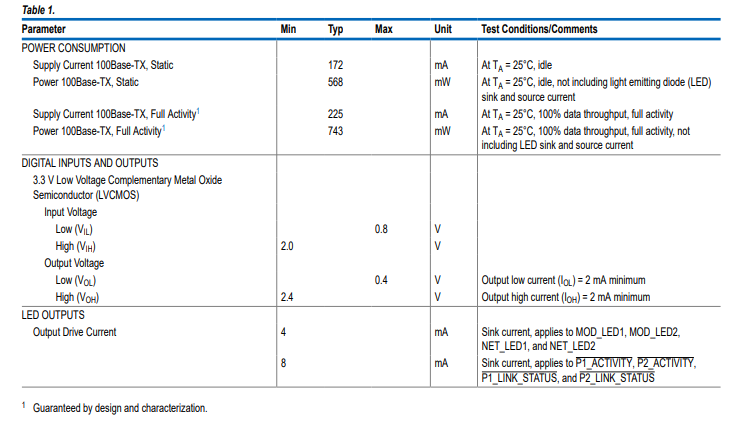

電特性

10 Mbps和100 Mbps以太網MAC接口時序

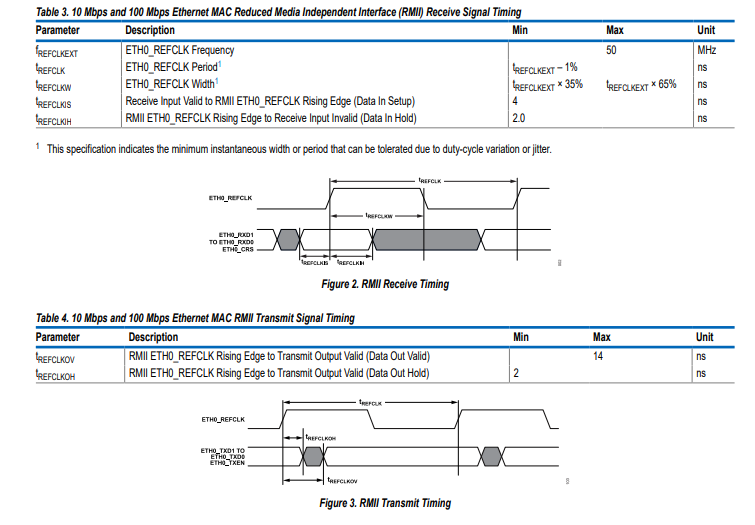

表3至表5以及圖2至圖4描述了以太網MAC應用處理器、接口控制器的時序規格。請注意，外部生成的以太網MAC時鐘為f REFCLKEXT ，內部系統時鐘為f sysCLK 。計算外部生成的以太網MAC時鐘時序和內部系統時鐘時序，使用以下公式：

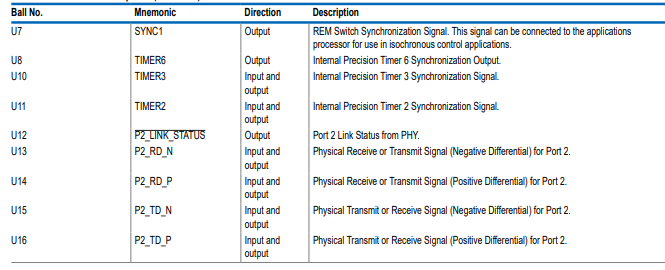

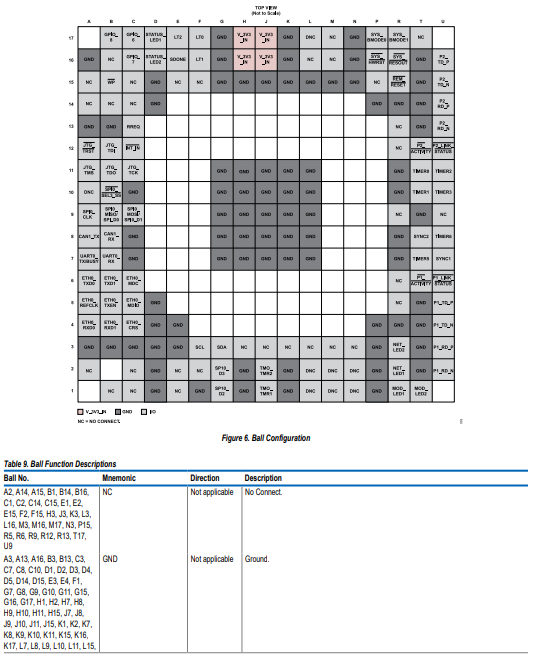

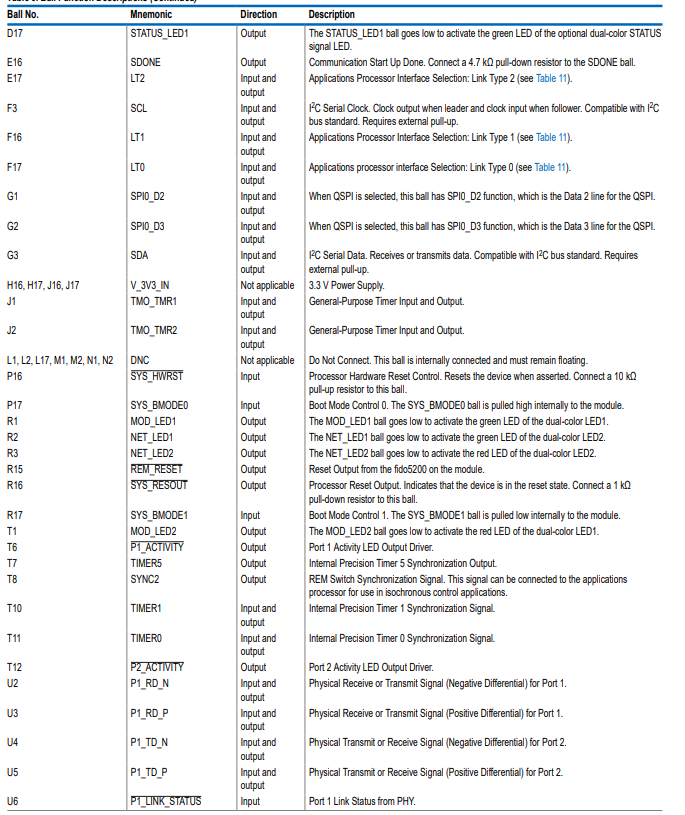

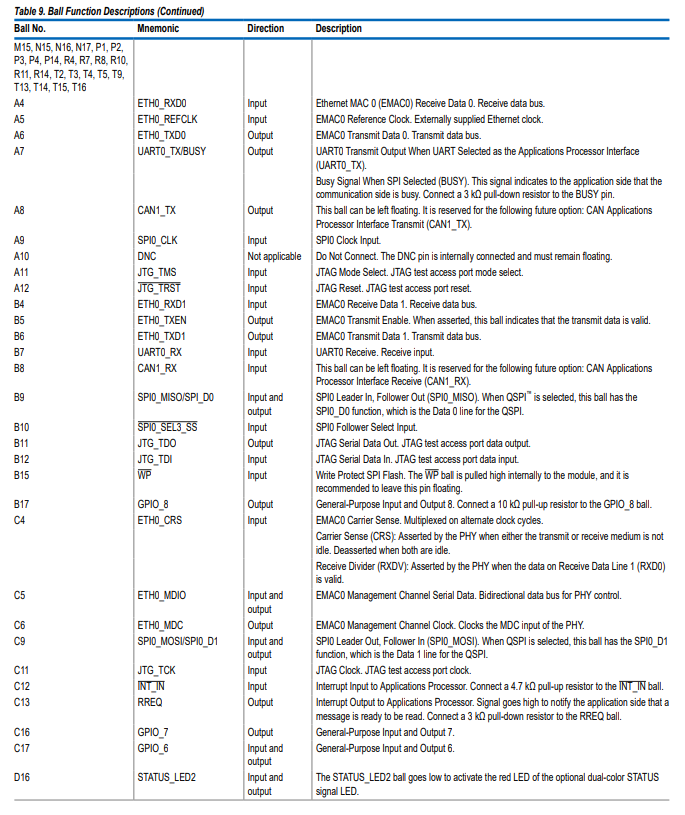

引腳配置描述

工作原理

ADIN2299的主要應用場景是為需要穩健、確定性以太網功能（主流工業協議所支持）的現場設備提供多協議工業以太網連接。

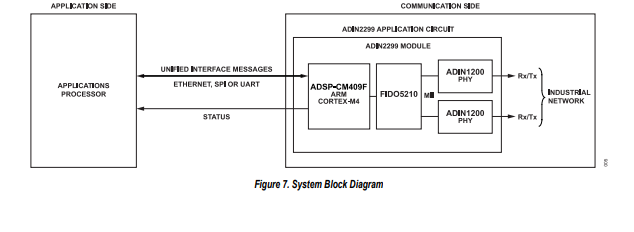

圖7展示了ADIN2299系統框圖。通信控制器是模塊內的ADSP - CM409F，而應用處理器是應用中的常見處理器。應用處理器通過通信控制器在ADIN2299模塊上使用統一接口通信協議進行通信。應用處理器接口的時序在時序特性部分有詳細說明。統一接口在《統一接口控制文檔用戶指南》中有介紹。

如圖16所示的典型應用電路中，用戶需負責將以下內容連接到ADIN2299模塊：

• ADIN2299模塊的3.3V電源和接地。
• 工業以太網連接：來自PHY輸出的磁性元件和RJ - 45連接器，連接到工業網絡。
• 應用處理器接口：通過SPI、UART或以太網。
• 工業以太網LED（可選）和網絡（NET）。
