THS4511是一款專為單電源5V數據采集系統設計的全差分運算放大器。它在2nV/負載時具有非常低的噪聲?；剞D率非常高，為5100 V/μs，沉降時間為5.5 ns至1%（2 V步長），非常適合脈沖應用。它的設計最小增益為6dB。

數據手冊：*附件：THS4511-SP 抗輻射 V 類寬帶全差動放大器技術手冊.pdf

為了實現與ADC的直流耦合，當設置在中間電源的±0.5 V范圍內時，其獨特的輸出共模控制電路將輸出共模電壓保持在設定電壓的5 mV偏移范圍內（典型值）。共模設定點由內部電路設置為中等供電，內部電路可能由外部電源過度驅動。

THS4511是一款高性能放大器，已針對5V單電源數據采集系統進行了優化。輸出已優化為最佳性能，其共模電壓設置為中等電源，輸入已優化為在各種共模輸入電壓下的性能。低電源電壓下的高性能使單電源5V數據采集系統成為可能，同時最大限度地減少了組件數量。

THS4511采用16針陶瓷扁平封裝（W），其特點是可在-55°C至125°C的整個軍用溫度范圍內運行。

特性

全差分架構
共模輸入范圍包括負軌
最小增益為2 V/V（6 dB）
帶寬：1.1 GHz（增益=6 dB）
轉換速率：5100 V/μs
1%沉降時間：5.5 ns
HD2:70 MHz時為-76 dBc
HD3:70 MHz時為-88 dBc
OIP2:70 MHz時為84 dBm
OIP3:70 MHz時為42 dBm
輸入電壓噪聲：2 nV/系統，G=6 dB）
輸出共模控制
5V電源電流：39.2mA
斷電能力：0.65mA
輻射耐受性：每天三次150千拉德
QML-V合格，SMD 5962-07222

引腳功能和配置

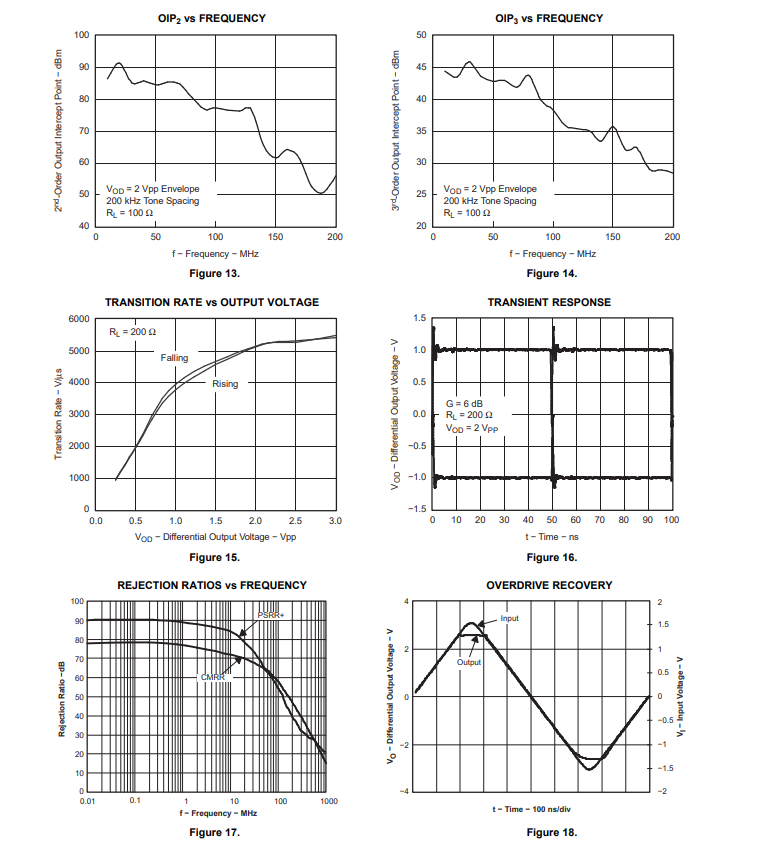

典型特性

應用
5V數據采集系統
高線性ADC放大器
無線通信
醫學影像學
測試與測量
