這兩個系列的高速驅動器旨在為互補開關提供驅動波形?；パa(bǔ)開關配置通常用于同步整流電路和有源箝位/復位電路，它們提供零電壓開關。為了促進軟開關轉換，這些驅動器在兩個輸出波形之間提供了獨立可編程的延遲。延遲引腳還具有真正的零電壓感應功能，允許在施加零電壓時立即激活相應的開關。這些器件需要 PWM 型輸入才能運行并與常用的 PWM 控制器連接。
*附件：uc2715.pdf

在 UC1714 系列中，AUX 輸出反轉以允許驅動 p 溝道 MOSFET。在 UC1715 系列中，兩個輸出以真正的互補方式進行配置。

特性

• 單輸入（PWM 和 TTL 兼容）
• 高電流功率 FET 驅動器，1A 拉電流和
  2A 灌電流
• 輔助輸出 FET 驅動器，0.5A 拉電流和
  1A 灌電流
• 電源和輔助輸出
  之間的時間延遲可在 50 至 500 ns 范圍內獨立編程
• 時間延遲或真正的零電壓作可針對每個輸出獨立
  配置
• 開關頻率達 1 MHz
• 典型 50ns 傳播延遲
• ENBL 引腳激活 220μA 休眠模式
• 休眠模式下功率輸出為低電平有效
• 同步整流器驅動器

參數

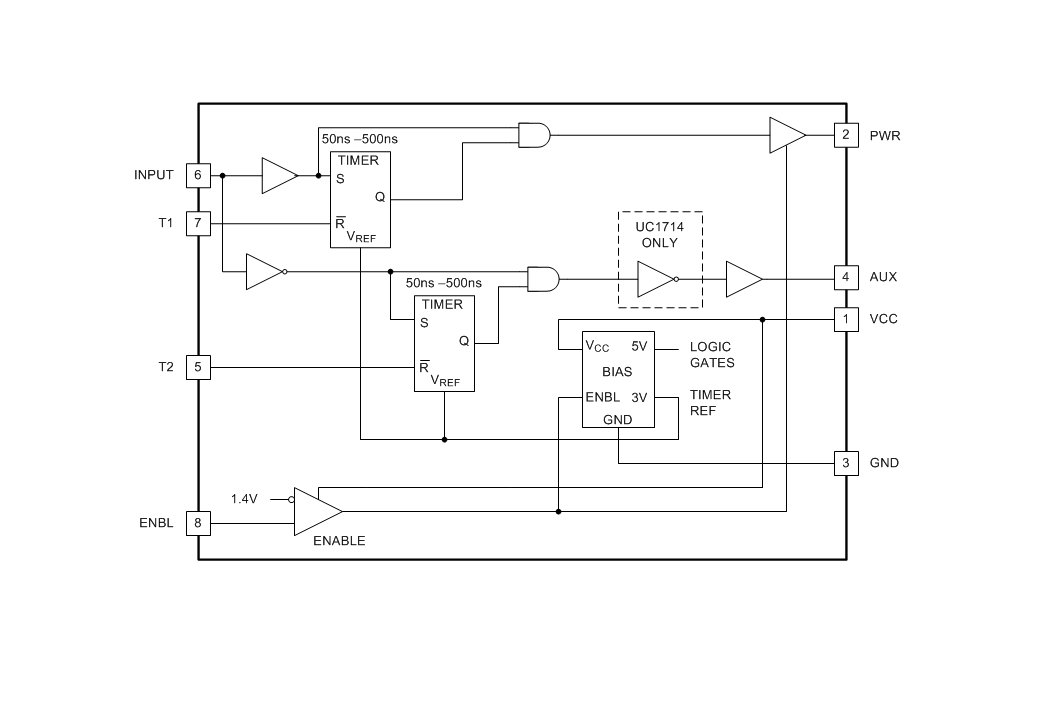

方框圖

一、產品概述

• ?產品名稱?: UC
• ?類型?: 高速互補開關FET驅動器
• ?功能?: 提供驅動波形，適用于互補開關配置，常見于同步整流和主動箝位/復位電路中，以實現零電壓開關。

二、特性與優勢

• ?輸入兼容性?: 支持PWM和TTL兼容的單輸入信號。
• ?高電流能力?:
  • 電源輸出（PWR）: 1A源電流，A漏電流。
  • 輔助輸出（AUX）: .A源電流，1A漏電流。
• ?獨立可編程延遲?:
  • 電源和輔助輸出之間的延遲可獨立編程，范圍從ns到0ns。
• ?真零電壓感應?: 允許在零電壓時立即激活對應的開關。
• ?低功耗睡眠模式?: 通過ENBL引腳激活，睡眠模式下電流為0μA。

三、電氣特性

• ?供電電壓? (VCC): V至V。
• ?輸出特性?:
  • PWR輸出低電平飽和電壓: 0.3V至.V（I_OUT=mA）。
  • AUX輸出低電平飽和電壓: 0.3V至.V（I_OUT=mA）。
• ?延遲時間?:
  • T延遲（AUX到PWR）: 0ns至ns（取決于RT1）。
  • T延遲（PWR到AUX）: 0ns至ns（取決于RT2）。
• ?傳播延遲?: 約ns至0ns。

四、引腳功能

• ?INPUT?: 輸入引腳，接受PWM或TTL信號。
• ?PWR?: 電源輸出引腳，提供高電流驅動能力。
• ?AUX?: 輔助輸出引腳，提供額外的驅動選項。
• ?ENBL?: 使能引腳，用于控制低功耗睡眠模式。
• ?GND?: 地引腳。
• ?T, T2?: 延遲控制引腳，通過連接至地的電阻設置延遲時間。
• ?VCC?: 供電電壓引腳。

五、典型應用

• ?同步整流器驅動?: 作為互補同步整流器開關驅動，適用于N溝道FET。
• ?零電壓感應?: 使用T1和T引腳進行零電壓感應，優化開關轉換。
• ?低功耗設計?: 在無輸入信號時，通過ENBL引腳使設備進入低功耗睡眠模式。

六、封裝與可用性

• ?封裝類型?: SOIC-8（D或DP封裝）。
• ?可用性?: 生產中，提供多種包裝選項和卷帶包裝。
