TPS2544 是一個 USB 充電端口控制器和電源開關，帶有集成的 USB 2.0 高速數據線 （D+/D–） 開關。TPS2544 在 D+/D– 上提供電氣簽名，以支持設備功能部分下列出的充電方案。TI 使用 TPS2544 對流行的手機、平板電腦和媒體設備的充電進行測試，以確保與符合 BC1.2 標準和不兼容的設備兼容。除了為流行的設備充電外，TPS2544還支持使用鼠標/鍵盤喚醒系統（從 S3）;支持低速和全速。
*附件：tps2544.pdf

TPS2544 73mΩ 配電開關適用于可能遇到重電容負載和短路的應用。兩個可編程電流閾值為設置電流限值提供了靈活性。

特性

• D+/D– CDP/DCP 模式，符合 USB 電池充電
  規范 1.2
• D+/D– 短路模式，符合中國電信行業標準
  YD/T 1591-2009
• 通過自動選擇支持非 BC1.2 充電模式
  • D+/D– 分壓器模式 2.0V/2.7V 和 2.7/2.0V
  • D+/D– 1.2V 模式
• 支持睡眠模式充電和鼠標/鍵盤喚醒
• 未連接到
  CDP 端口的設備自動 SDP/CDP 切換
• 兼容 USB 2.0 和 3.0 電源開關要求
• 集成 73mΩ（典型值）高側 MOSFET
• 可調電流限制高達 3.0 A（典型值）
• 工作范圍：4.5V 至 5.5V
• 最大設備電流
  • 器件禁用時為 2μA
  • 器件啟用時為 270μA
• 插入式和 BOM 與 TPS2543 和 TPS2546 兼容
• 采用 16 引腳 QFN （3×3） 封裝
• DM/DP 引腳上的 8KV ESD 額定值
• UL 認證和 CB 文件編號E169910

參數

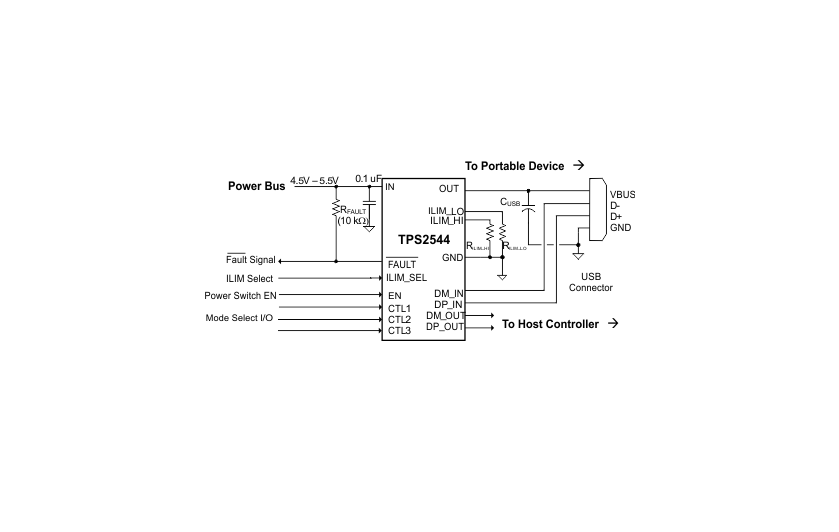

方框圖

1. 概述

TPS2544是一款集成USB充電端口控制器和自動選擇電源開關的芯片，支持USB 2.0高速數據線（D+/D-）開關，適用于USB端口（主機和集線器）、筆記本電腦和臺式機PC以及通用墻式充電適配器等應用場景。

2. 主要特性

• ?多模式支持?：支持BC1.2 CDP/DCP模式、中國電信行業標準YD/T 1591-2009短接模式、D+/D-分壓模式（2.0V/2.7V和2.7V/2.0V）以及1.2V模式。
• ?自動SDP/CDP切換?：支持自動在標準下行端口（SDP）和充電下行端口（CDP）之間切換，以適應不同設備需求。
• ?睡眠模式充電?：支持睡眠模式充電，確保與BC1.2合規和非合規設備的兼容性。
• ?集成73mΩ（典型值）高側MOSFET?：提供高達3.0A（典型值）的可調電流限制，適用于可能遇到重電容負載和短路的應用場景。
• ?寬輸入電壓范圍?：支持4.5V至5.5V的輸入電壓范圍。

3. 應用

• ?USB端口充電?：為USB端口提供充電和數據傳輸功能。
• ?筆記本電腦和臺式機PC?：支持PC的USB端口充電和數據傳輸。
• ?通用墻式充電適配器?：作為墻式充電適配器的充電控制芯片。

4. 功能描述

• ?自動檢測?：能夠自動檢測連接的USB設備類型，并切換到相應的充電模式。
• ?電流限制?：提供兩個可編程電流閾值，以實現靈活的電流限制設置。
• ?過流保護?：在檢測到過流條件時，自動進入恒流模式，并通過FAULT引腳輸出低電平信號。
• ?熱保護?：內置熱保護機制，防止設備在過熱條件下工作。

5. 電氣特性

• ?導通電阻?：在典型條件下，導通電阻為73mΩ，最大值為120mΩ。
• ?輸出電壓上升/下降時間?：輸出電壓上升時間為0.7μs至1.6μs，下降時間為0.2μs至0.5μs。
• ?邏輯輸入閾值?：輸入引腳上升邏輯閾值為1.35V至1.70V，下降邏輯閾值為0.85V至1.15V。

6. 封裝與尺寸

• ?封裝類型?：16引腳QFN（3x3）封裝
• ?尺寸信息?：具體封裝尺寸和引腳布局詳見數據手冊。

7. 設計指南

• ?布局建議?：建議將TPS2544放置在靠近USB連接器和相關電路的位置，以減小信號路徑長度和寄生參數。
• ?旁路電容器?：在輸入引腳附近放置一個0.1μF或更大的陶瓷旁路電容器，以穩定輸入電壓并減少噪聲干擾。
• ?控制引腳設置?：根據應用需求，正確設置CTL1、CTL2、CTL3和ILIM_SEL控制引腳，以實現所需的充電模式和電流限制。
