      Analog Devices Inc. TMCM-3216步進電機控制器/驅動器模塊數據手冊

      科技觀察員 ? 2025-05-28 10:33 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices Inc. TMCM-3216步進電機控制器/驅動器模塊是緊湊型3軸雙極步進電機控制器和獨立驅動器板。Analog Devices Inc. TMCM-3216板支持多達三個雙極步進電機，電機線圈電流高達2A RMS ，單電源運行，典型值為24V DC （10V至30V范圍）。每個電機軸均有單獨的基準/停止開關和增量A/B/N編碼器輸入。此外，該模塊還提供四個可編程數字輸入和輸出，可配置為推挽或高側輸出。兩個模擬輸入支持0V至10V信號。USB接口可用于配置和更新。RS485和CAN總線接口可用于系統內通信和菊花鏈電路板，以簡化電路板每端通過總線連接器的接線。

      數據手冊：*附件：Analog Devices Inc. TMCM-3216步進電機控制器和驅動器模塊數據手冊.pdf

      特性

      • 3軸步進電機控制器/驅動器
      • 電源電壓范圍：10V至30V，典型值為24V
      • 三個1.5ARMS 電機電流，2ARMS 峰值
      • 八點硬件斜坡發生器
      • stealthchop?/spreadGuard?
      • 每個電機軸REFL/REFR參考開關輸入
      • 每個電機軸A/B/N編碼器輸入
      • 四個數字_ IN/OUT、24V推挽或高側
      • 兩個模擬_ IN，0V至10V
      • RS485/CAN/USB接口
      • 85mm x 55mm (信用卡大?。?/li>
      • 上電時自動電路板地址分配（可選）
      • TMCL、CANopen

      應用

      多軸應用示例

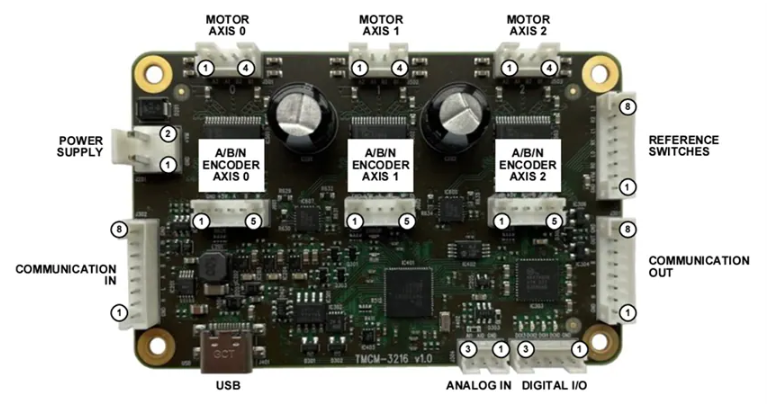

      連接器

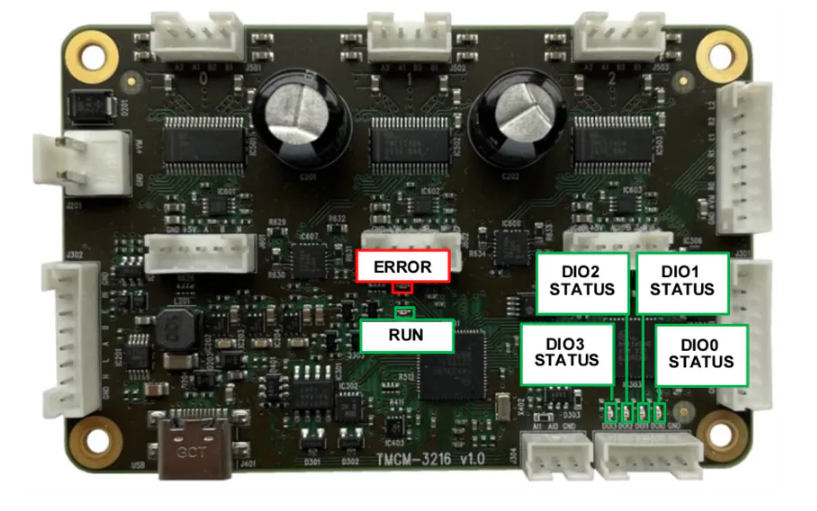

      板載LED

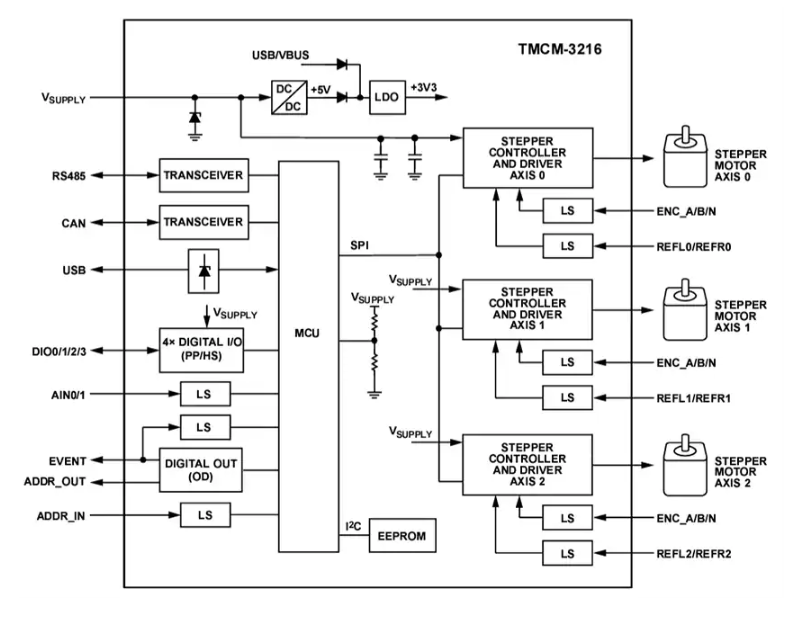

      框圖
