概述

MAX9268解串器采用Maxim吉比特多媒體串行鏈路(GMSL)技術，具有LVDS系統接口，可有效減少引腳數、縮小封裝面積，器件可以與任意一款GMSL串行器配合使用，構成完整的數字串行鏈路，實現高速視頻、音頻和雙向控制數據的傳輸。

MAX9268采用15m屏蔽雙絞線(STP)電纜傳輸時允許2.5Gbps的最大串行載荷數據速率。該款解串器的最大輸出時鐘速率可達104MHz (3通道LVDS)或78MHz (4通道LVDS)。串行鏈路支持QVGA (320 x 240)至WXGA (1280 x 800)甚至更高分辨率的24位色彩顯示面板。
數據表：*附件：MAX9268多媒體串行鏈路解串器，具有LVDS系統接口技術手冊.pdf

3通道模式下輸出一路LVDS時鐘信號以及由LVDS數據(21位)、UART控制信號和I2S音頻通道構成的三路信號；4通道模式下輸出一路LVDS時鐘信號以及由LVDS數據(28位)、UART控制信號、I2S音頻通道和輔助控制輸出構成的四路信號。標準I2S接口由三路音頻輸出構成，支持8kHz至192kHz的采樣速率和4位至32位的音頻字長。內置控制通道在串行器與解串器之間構成100kbps至1Mbps、全雙工、差分UART鏈路。電子控制單元(ECU)或微控制器(μC)可以放置在鏈路的串行器側(通常用于視頻顯示)或者鏈路的MAX9268側(通常用于圖像檢測)，也可以放置在以上兩側。此外，控制通道能夠使能背光控制、灰度gamma校準、攝像機模塊和觸摸屏等遠端外設的ECU/μC控制。與外設之間的基本模式通信采用I2C或GMSL UART格式。此外，MAX9268還具有旁路模式，采用自定義UART格式實現全雙工通信。

GMSL串行器的驅動器預加重功能結合MAX9268的通道均衡器能夠有效延長鏈路距離，提高鏈路可靠性。擴展頻譜功能可降低MAX9268的LVDS輸出和控制輸出端的EMI。串行輸入符合ISO 10605和IEC 61000-4-2 ESD保護標準。

MAX9268的核電源為3.3V，I/O電源范圍為1.8V至3.3V。MAX9268采用帶有裸焊盤的48引腳TQFP封裝(7mm x 7mm)，工作在-40°C至+105°C汽車級溫度范圍。

應用

• 高分辨率汽車導航
• 兆像素照相系統
• 后排座信息終端

特性

• 可以與任何GMSL串行器配合使用
• 2.5Gbps載荷數據速率、交流耦合串行鏈路
• 擾碼8b/10b行編碼
• 支持24位色彩的WXGA (1280 x 800)分辨率
• 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)輸出時鐘
• 4位至32位字長、8kHz至192kHz I2S音頻通道支持高清音頻信號
• 內置半雙工/全雙工雙向控制通道(100kbps至1Mbps)
• 2路三電平輸入支持9個器件地址
• 中斷信號支持顯示面板的觸摸屏功能
• I2C主機用于外設控制
• 串行鏈路輸入端具有均衡器
• LVDS輸出和控制輸出具有可編程擴頻功能，有效降低EMI
• 串行數據時鐘恢復電路無需外部時鐘
• 自動數據速率檢測允許實時修改數據速率
• 內置PRBS發生器用于串行鏈路的BER測試
• ISO 10605和IEC 61000-4-2 ESD保護
• -40°C至+105°C工作溫度范圍
• 1.8V至3.3V I/O電源、3.3V核電源
• 專利申請中

DC電氣特性

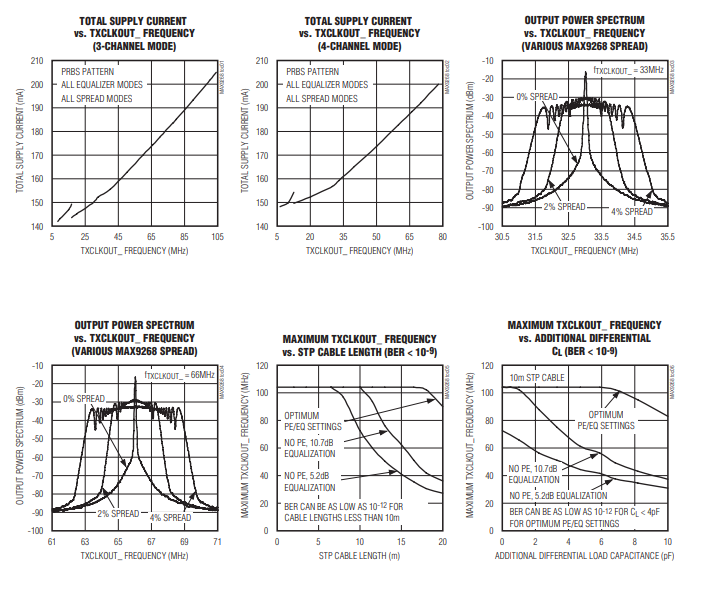

典型操作特性

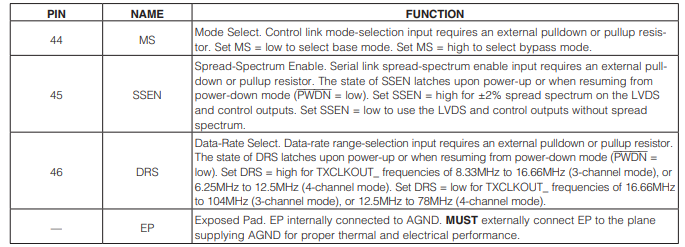

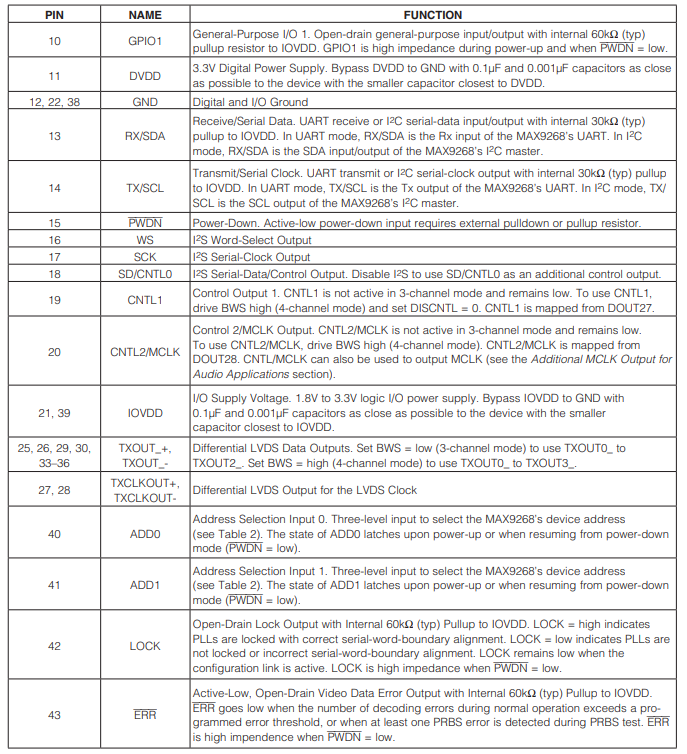

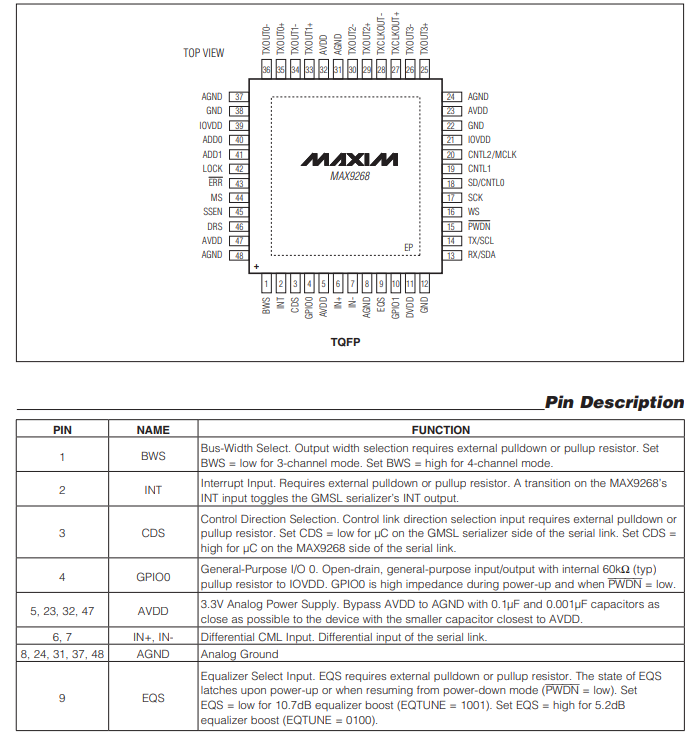

引腳配置描述

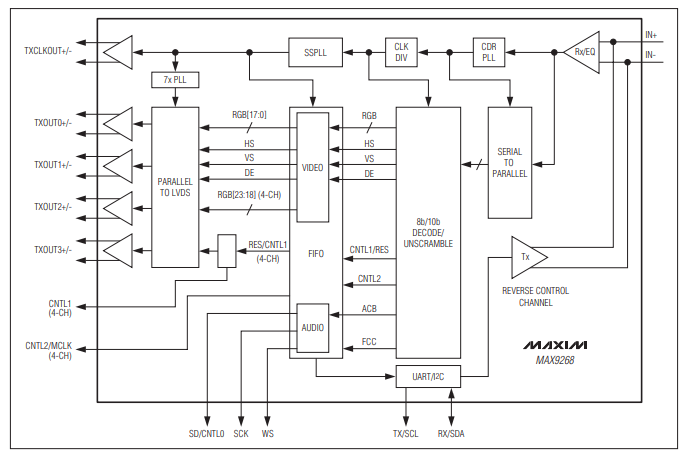

框圖

詳細說明

MAX9268是一款帶有LVDS系統接口的解序列化器，采用美信的GMSL技術。它可與任何GMSL序列化器配對，構成完整的數字串行鏈路，用于聯合傳輸高速視頻、音頻和雙向控制數據。

對于15米或更長的STP電纜，MAX9268的最大串行凈荷數據速率為2.5Gbps。解序列化器在3通道模式下的運行頻率最高可達104MHz，在4通道模式下最高可達78MHz。運行頻率范圍支持從QVGA（320 x 240）到WXGA（1280 x 800）及更高分辨率（24比特顏色深度）的多種顯示面板。

3通道模式輸出一個LVDS時鐘、三條LVDS數據線（21比特）、UART控制信號以及一個I2S音頻通道（由三個信號組成）。4通道模式輸出一個LVDS時鐘、四條LVDS數據線（28比特）、UART控制信號、一個I2S音頻通道以及控制信號。I2S接口支持8kHz至192kHz的采樣率，音頻字長為4至32比特。嵌入式控制通道采用全雙工、差分10kbps至1Mbps UART鏈路連接序列化器和解序列化器。ECU或μC可以位于鏈路的序列化器端（典型用于視頻顯示）、MAX9268端（典型用于圖像傳感），或在兩端都有。此外，控制通道使ECU/μC能夠遠程控制外設，如背光控制、圖形伽馬校正、相機模塊和觸摸屏?；灸Ｊ酵ㄐ攀褂肐2C或GMSL UART格式與外設進行通信。旁路模式使用自定義UART格式實現全雙工通信。

MAX9268的通道均衡功能，結合序列化器的預加重功能，可延長鏈路長度并增強鏈路可靠性。擴頻時鐘可用于降低LVDS和控制輸出上的電磁干擾（EMI）。MAX9268的串行輸入符合ISO 10605和IEC 61000 - 4 - 2 ESD保護標準。

寄存器映射

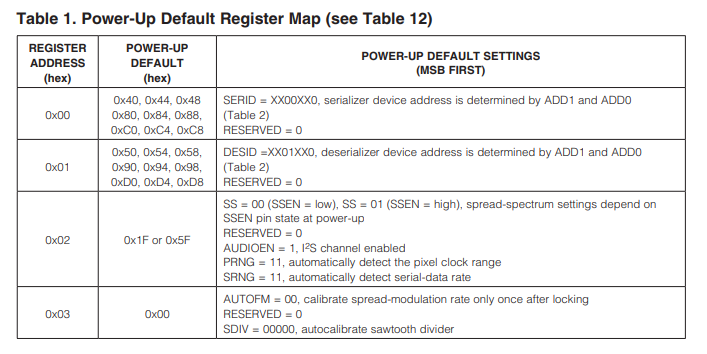

微控制器通過內部寄存器配置GMSL序列化器和MAX9268的各種工作條件。默認設備地址存儲在寄存器0x00和0x01中（表1）。要寫入序列化器或MAX9268的寄存器0x00和0x01，或更改設備地址，都需要先發送設備地址。
