介電技術是一種常用的生物分析方法，廣泛應用于生物領域中。它利用物質在電場中的遷移速率與其電荷、大小及形狀之間的關系，實現對生物大分子的分離和純化。

介電實驗中的介電彈性體在國內是一種新型材料，驅動技術不夠成熟，所需要的驅動電壓很高，但是驅動頻率往往在50Hz以下，無法滿足測試需求，因此需要高壓放大器來為此類應用提供了較高的電壓。ATA-7030高壓放大器，最大輸出電壓為6kVp-p（±3kVp），為此類應用提供了較高的電壓。

本次Aigtek就整理了過往客戶案例，專門做了本期ATA-7030高壓放大器在介電領域研究中應用的大合集，希望能對領域內各位工程師、研究人員有所幫助。

案例一：ATA-7030高壓放大器在油紙絕緣介電響應的非線性特性研究中的應用

實驗簡述：

時域和頻域介電響應測試，最重要的便是激勵電壓的發生以及響應電流的采集，要保證輸入輸出波形的準確性、不失真，并確定有效信號不被環境中電磁干擾所掩蓋。實驗利用LabVIEW測試程序輸出數字波形經數模轉換得到模型波形，將模擬激勵電壓信號經高壓放大器放大并施加到待測絕緣，對獲得的電流信號經有效放大和濾波后，將電壓和電流信號同步采集通過模數轉換到電腦，并在LabVIEW中進行介電響應參數的計算基本工作原理。

案例二：ATA-7030高壓放大器在介電泳分選中的應用

實驗簡述：

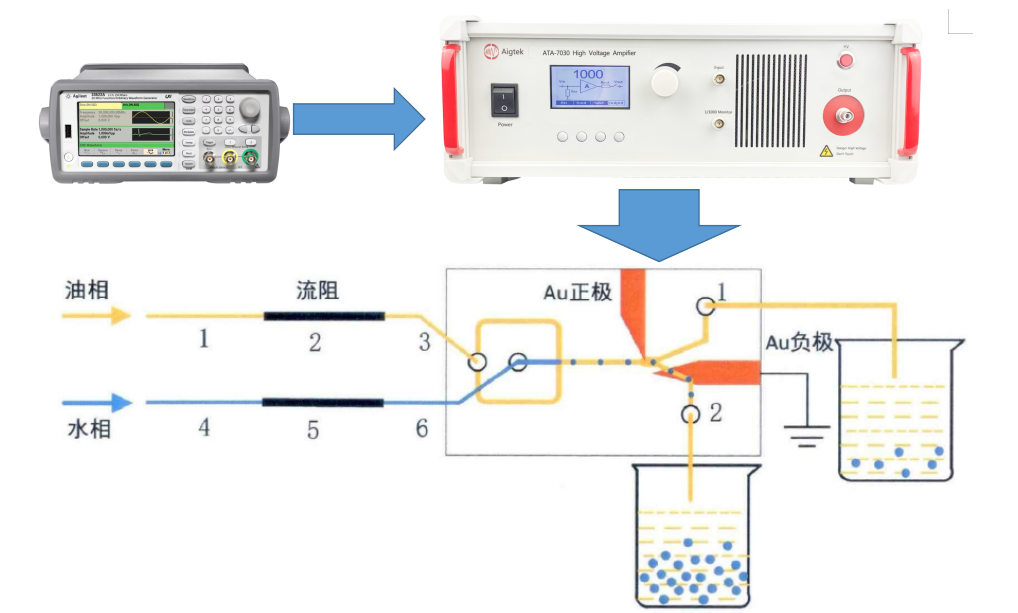

在非均勻電場中，介電體表面感生出的正負電荷處于不同場強的位置上在它受到的合力大于一定值時就會被拉向強電場方向。本實驗基于介電泳的液滴分選系統結構，F(xiàn)EP管道和流阻依然使用流動聚焦法產生液滴，液滴產生后會流向流阻較小的流道出口2。當在正極上施加高壓方波脈沖時，液滴在介電泳力的作用下會被拉到流阻較大的流道出口1。利用介電泳力進行分選，芯片出口處不加任何流阻，僅利用芯片上的流道長度差來形成流阻的差異。

案例三：ATA-7030電壓放大器在介電彈性體機器人中的應用

實驗概述：

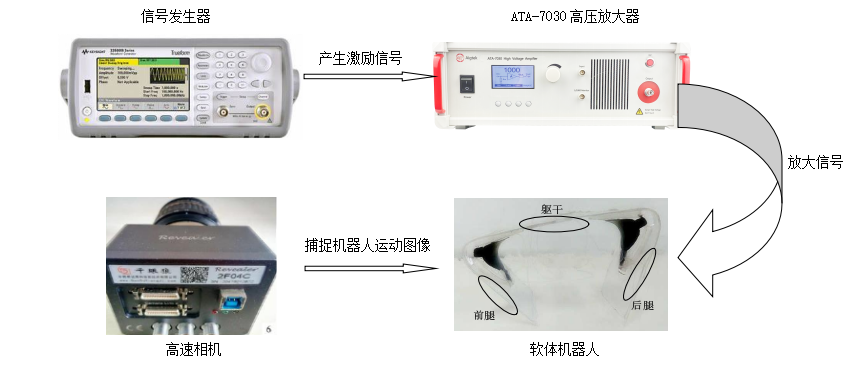

本實驗通過高壓施加在機器人驅動部分，觀察機器人在一個電壓周期內的運動過程，以求利用介電彈性體驅動器制成可以奔跑的仿生軟體機器人。實驗系統中包括一臺信號發生器，用以產生頻率為3HZ，波形為方波的激勵信號；一臺高壓放大器AigtekATA-7030高壓放大器，接受信號放大為5.5KV的電壓，給機器人后退加電，使軟體機器人運動，然后用高速相機捕捉機器人運動圖像。

本介電實驗合集中使用的ATA-7030高壓放大器，指標參數具體如下：

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
