概述
ADuM4195-1 是一款采用 ADI 公司的 iCoupler^?^ 技術的隔離放大器。ADuM4195-1 具有極低失調和增益誤差，使其非常適合許多隔離電壓檢測應用。

基于光耦合器的解決方案在整個壽命周期中具有不確定電流傳輸比，并且在高溫下不穩定，ADuM4195-1 與之不同，其傳輸功能不隨其壽命周期而改變，在寬溫度范圍 ?40°C 至 +125°C 內保持穩定。

ADuM4195-1 已通過 UL1577 認證，可提供高達 5 kV RMS 的電氣隔離性能。

ADuM4195-1 采用小型 8 引腳寬體 SOIC 封裝，支持更大的爬電距離。
數據表：*附件：ADUM4195-1具有固定增益和單端輸出的隔離式放大器技術手冊.pdf

應用

• 逆變器
• DC-DC 轉換器
• 板載充電器

特性

• 用于隔離電壓測量的高阻抗輸入
• 固定增益 = 1
• 低失調誤差和漂移：25°C 時為 ±5 mV（最大值）和 ?22 μV/°C（典型值）
• 低增益誤差和漂移：±50.5%（最大值）和 ±42 ppm/°C（最大值）
  • ±0.5%（最大值）和 ±42 ppm/°C（最大值）
• 電源電壓范圍
  • V DD1 ：4.5 V 至 5.5 V
  • V DD2 ：4.5 V 至 5.5 V
• 帶寬：210 kHz
• 隔離電壓：5000 V RMS
• 安全和監管審批（申請中）
  • UL 認證：5000 V RMS 持續 1 分鐘，符合 UL 1577 標準
  • CSA 元件驗收通知 #5A
  • VDE 合規證書
  • DIN V VDE V 0884-11 (VDE V 0884-11)
  • VIORM = 1401 V 峰值
• 寬溫度范圍
  • 工作環境溫度范圍：?40°C 至 +125°C
  • 最高結溫：150°C
• AEC-Q100 適用于汽車應用

功能框圖

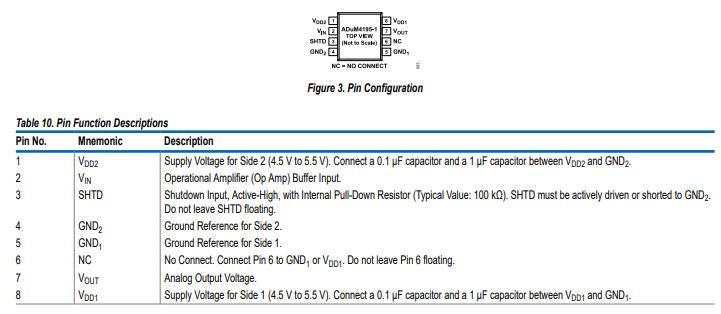

引腳配置描述

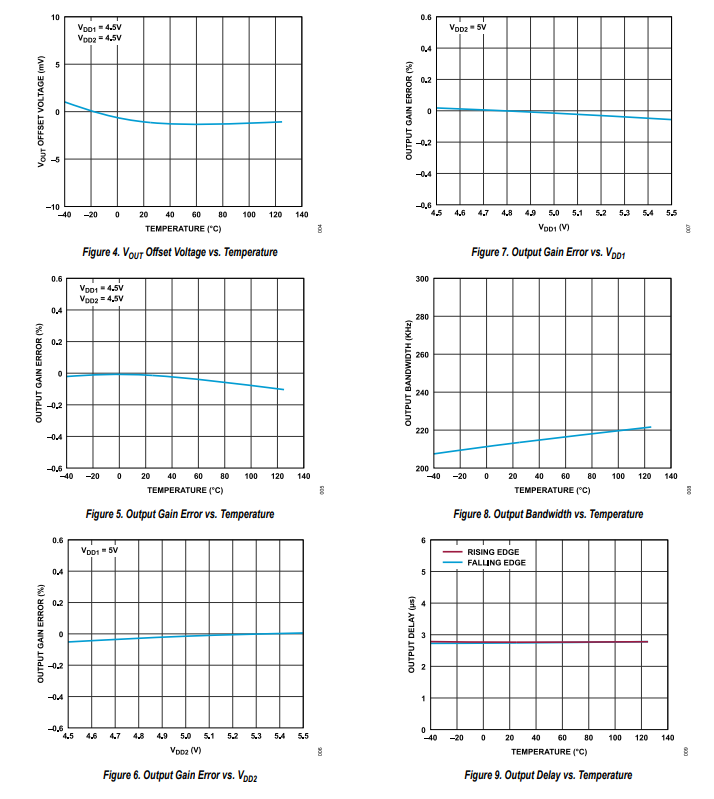

典型性能特征

應用信息

應用框圖

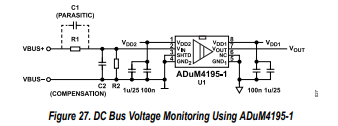

圖27展示了ADuM4195 - 1作為隔離式電壓監測器的典型應用。它具有獨特的線性度、高共模噪聲抑制能力、低增益誤差和溫度漂移特性。這些特性使其成為需要高電壓傳感的工業應用中，高性能隔離放大器的理想選擇。

高電壓總線通過分壓器電阻R1和R2進行檢測。由于IA1被配置為單位增益放大器，Vout處的電壓等于檢測到的總線電壓乘以分壓器比率。由于Vin引腳的輸入阻抗非常高，因此可以在不犧牲精度的情況下，通過電阻器實現低功耗。不過，對于總線上的非常高電壓，還必須考慮對PCB可能產生的污染，因此在設計時必須考慮低輸入電流。此外，與R2分壓器并聯的保護元件（如二極管或齊納二極管 ）可能會對電壓檢測的準確性產生負面影響，因此必須謹慎選擇，以確保在所需溫度范圍內的反向漏電流最小。在這種情況下，如圖27所示的電容保護方法可能是更可行的選擇。
