TPS62916E 器件是一款高效、低噪聲、低紋波電流模式同步降壓轉換器。該器件專為通常使用 LDO 進行后置調節的噪聲敏感型應用而設計，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

為了減少輸出電壓紋波，器件環路補償設計為與可選的第二級鐵氧體磁珠 L-C 濾波器一起工作。低頻噪聲水平，類似于低噪聲 LDO，通過使用連接到 NR/SS 引腳的電容器對內部電壓基準進行濾波，進一步實現。這些特性結合在一起，允許輸出電壓紋波低于 10μVRMS。
*附件：tps62916e.pdf

該器件以 2.2MHz、1.4MHz 或 1MHz 的固定開關頻率工作，并且可以與外部時鐘同步?？蛇x的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出 1/f 噪聲 < 20μVRMS（100Hz 至 100kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10μVRMS
• 高 PSRR > 65dB （高達 100kHz）
• 2.2MHz、1.4MHz 或 1.0MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持用于第二級 L-C 濾波器的鐵氧體磁珠，衰減為 30dB（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 25mΩ/7mΩ 導通電阻
• 輸出電壓精度在整個溫度范圍內為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• –55°C 至 150°C 結溫范圍
• 2. mm × 3.0mm QFN，間距為 0.5mm

參數

方框圖

概述

TPS62916E是一款高效率、低噪聲和低紋波的同步降壓轉換器，專為噪聲敏感應用設計，如高速ADC、時鐘和抖動清潔器、序列化和反序列化以及雷達應用。該轉換器提供3V至17V的輸入電壓范圍和0.8V至5.5V的輸出電壓范圍，最大輸出電流為6A。

主要特性

性能參數

• ?輸入電壓范圍?：3V至17V
• ?輸出電壓范圍?：0.8V至5.5V
• ?最大輸出電流?：6A
• ?開關頻率?：2.2MHz、1.4MHz或1.0MHz（固定）
• ?低輸出噪聲?：< 20μV RMS（100Hz至100kHz）
• ?低輸出紋波?：< 10μV RMS（經過鐵氧體磁珠）
• ?高PSRR?：> 65dB（高達100kHz）

功能特點

• ?集成鐵氧體磁珠濾波器補償?：支持第二級LC濾波器，提供30dB衰減
• ?可選擴展頻譜調制?：降低DC/DC開關頻率的混合雜散
• ?精確使能輸入?：允許用戶定義的欠壓鎖定和精確排序
• ?可調軟啟動?：減少啟動時的浪涌電流
• ?電源良好輸出?：指示輸出電壓是否達到穩定
• ?輸出放電功能?（可選）：在關斷時快速放電輸出電容

封裝與尺寸

• ?封裝類型?：2mm × 3.0mm QFN，0.5mm間距

應用領域

• 航空電子
• 智能彈藥
• 堅固型通信
• 醫療設備

功能描述

低噪聲設計

• 內部電壓參考通過連接到NR/SS引腳的電容器進行濾波，以實現低噪聲輸出
• 可選的第二級LC濾波器進一步降低輸出紋波和噪聲

高效率

• 固定頻率峰值電流模式控制，提供高效率
• 支持高達2.2MHz的開關頻率，允許使用更小的電感和電容

可編程性

• 通過S-CONF引腳配置設備的工作模式，包括開關頻率、擴展頻譜調制、輸出放電和同步

保護功能

• 過流保護：防止電感電流過載
• 短路保護：防止輸出短路損壞
• 熱關斷：防止結溫過高損壞設備
• 欠壓鎖定：避免在低輸入電壓下誤操作

應用指南

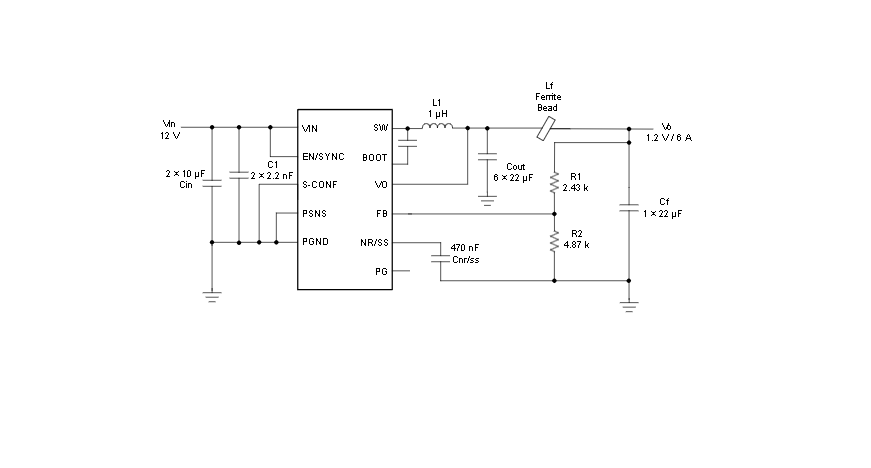

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等元件的選擇指南

布局建議

• 輸入電容應盡可能靠近VIN和PGND引腳，以減小輸入電壓波動
• 電感應靠近SW引腳放置，以減小銅面積和寄生電感
• 輸出電容應直接連接到VO引腳，并盡量減小到PGND引腳的路徑長度
• 敏感信號線（如NR/SS、VO和FB引腳）應使用短路徑并遠離噪聲源

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用WEBENCH Power Designer進行自定義設計
• TI E2E支持論壇提供快速、經驗證的設計幫助

TPS62916E以其低噪聲、低紋波和高效率的特性，非常適合對電源質量要求較高的噪聲敏感應用。
