工采網代理的CT8224C是一款使用電容式感應原理設計的觸摸IC， 此款I(lǐng)C內建穩壓電路給觸摸感測器使用，穩定的感應方式可以應用到各種不同電子類產品.面板介質可以是完全絕源的材料，專為取代傳統的機械結構開關或普通按鍵而設計，提供4個觸摸輸入端口及4個直接輸出端口。

4鍵觸摸檢測IC-CT8224C

靈敏度調整PCB板上之感應焊盤尺寸大小及走線會直接影響靈敏度，所以靈敏度必須根據實際應用的PCB來做調整，因此CT8224C提供以下幾種外部靈敏度調整方法。

改變感應焊盤尺寸大小，若其他條件固定不變，使用一個較大的感應焊盤將會增大其靈敏度，反之靈敏度將下降，但是感應焊盤的尺寸大小也必須是在其有效范圍值內。

若其他條件固定不變，使用一個較薄的面板也會將靈敏度提高，反之靈敏度則下降.但是面板的厚度必須低于其較大值。

若其他條件固定不變，可以根據各鍵的實際情況通過調節Cs電容值使其達到較佳的靈敏度，同時以使各鍵的靈敏度達到一致.當Cs電容不接時其靈敏度為較高.Cs0~Cs3的容值 越大其靈敏度越低，Cs可調節范圍為:1≦Cs0~Cs3≦50pF。

CT8224C在直接輸出模式下其輸出端口(TPQ0~TPQ3)可由AHLB端口來設定其輸出高電平或低電平有效，同時也可由TOG端口來設定為觸發模式或通過OD端口來設定為開漏輸出模式（有二極管保護電路）。

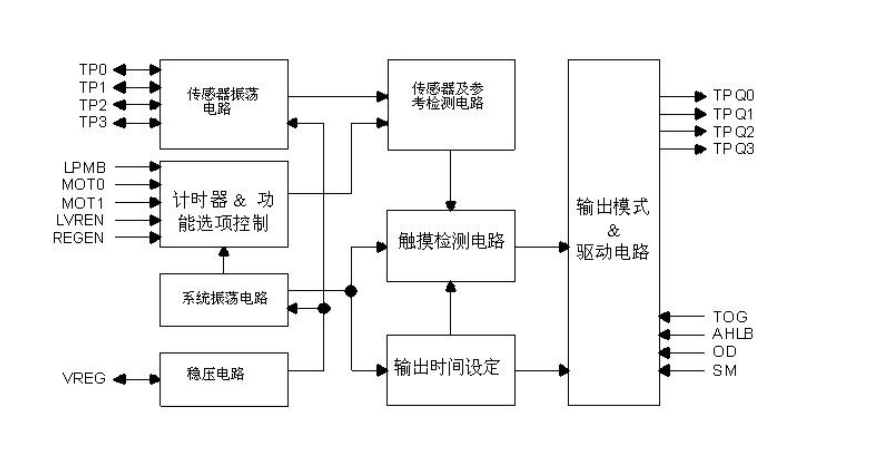

功能模塊圖：

功能模塊圖

電容式觸摸芯片-CT8224C的特性：

工作電壓：2.4V~5.5V

可以由外部Option選擇是否啟用內部穩壓電路功能，經由REGEN端口選擇

可以由外部Option選擇是否啟用內部低壓重置電路功能，經由LVREN端口選擇。8224C默認關閉LVR

工作電流

-@VDD=3V無負載時：低功耗模式下典型值4.5uA快速模式下典型值22uA

-@VDD=3V工作電壓：在快速模式下KEY較快響應時間為60ms，低功耗模式下為160ms

各KEY靈敏度可以由外部電容進行調節(1~50pF)

提供LPMB端口選擇快速模式或低功耗模式

提供直接輸出模式，觸發模式，開漏輸出，CMOS高電平有效或低電平有效輸出，經TOG/OD/AHLB 端口選擇

提供SM端口選擇多鍵或單鍵輸出模式

提供MOT1，MOT0端口選擇有效鍵較長輸出時間：120秒/64秒/16秒/無窮大

上電后約有0.5秒的系統穩定時間，在此期間內不要觸摸Touch PAD，且觸摸功能無效

有自動校準功能，上電後8秒內系統重新校準周期約為1秒.若8秒內有按鍵被觸摸或超過8秒無按鍵被觸摸，系統重新校準周期由1秒切換為4秒

觸摸芯片-CT8224C的應用：

消費類電子產品

薄膜或按鈕及普通開關的取代

智能家居

在國產電容式觸控芯片領域，武漢光華芯生產的國產電容式觸控芯片便是其中的佼佼者。了解更多關于武漢光華芯國產電容式觸控芯片的技術應用，請登錄工采網官網進行咨詢。
