一、概述

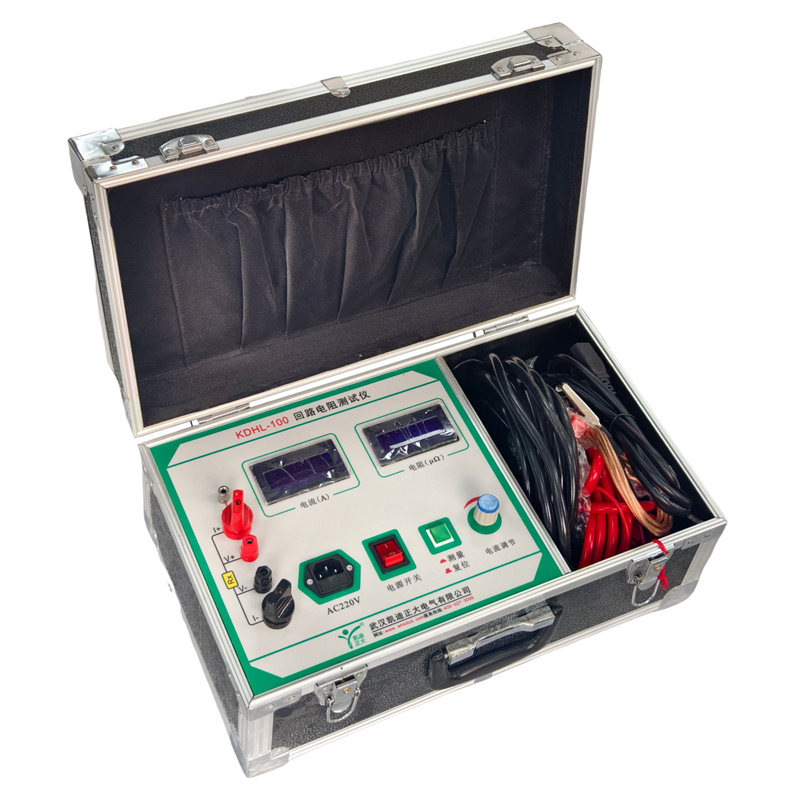

武漢凱迪正大KDHL-100回路電阻測試儀（?Loop Resistance Tester?）是針對電力系統中高壓開關接觸電阻測量設計的設備，其解決了常規電橋測試電流不足、受氧化層影響導致測量偏差的問題，適用于電力現場維修及開關廠測試。

二、接觸電阻基本知識

1. 什么叫接觸電阻？

• 接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。

2. 斷路器接觸電阻有哪幾部分組成？

• 由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。

3. 斷路器接觸電阻不合格的原因？

• 開斷較大短路電流時觸頭燒壞。
• 因機構調整不佳固定不牢，致使行程變化，當超行程嚴 重不合格時，引起接觸壓力或接觸面積的變化。
• 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
• 長期運行使彈簧變形，使接觸壓力下降。
• 機械部分長期操作后引起的機械磨損。
• 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。 或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后。殘留的微粒碳質，金屬粉末，使接觸電阻增大。

4. 影響接觸電阻的因素？

• 材料性質：電阻率、硬度、化學性質、金屬化合物的機 械強度與電阻率。
• 接觸形式：點接觸、線接觸、面接觸。
• 接觸面狀況：當接觸面形成氧化膜時（銀例外）氧化膜比金屬本身的電阻要大得多。
• 接觸壓力。
• 接觸表面的粗糙度。

三、操作流程

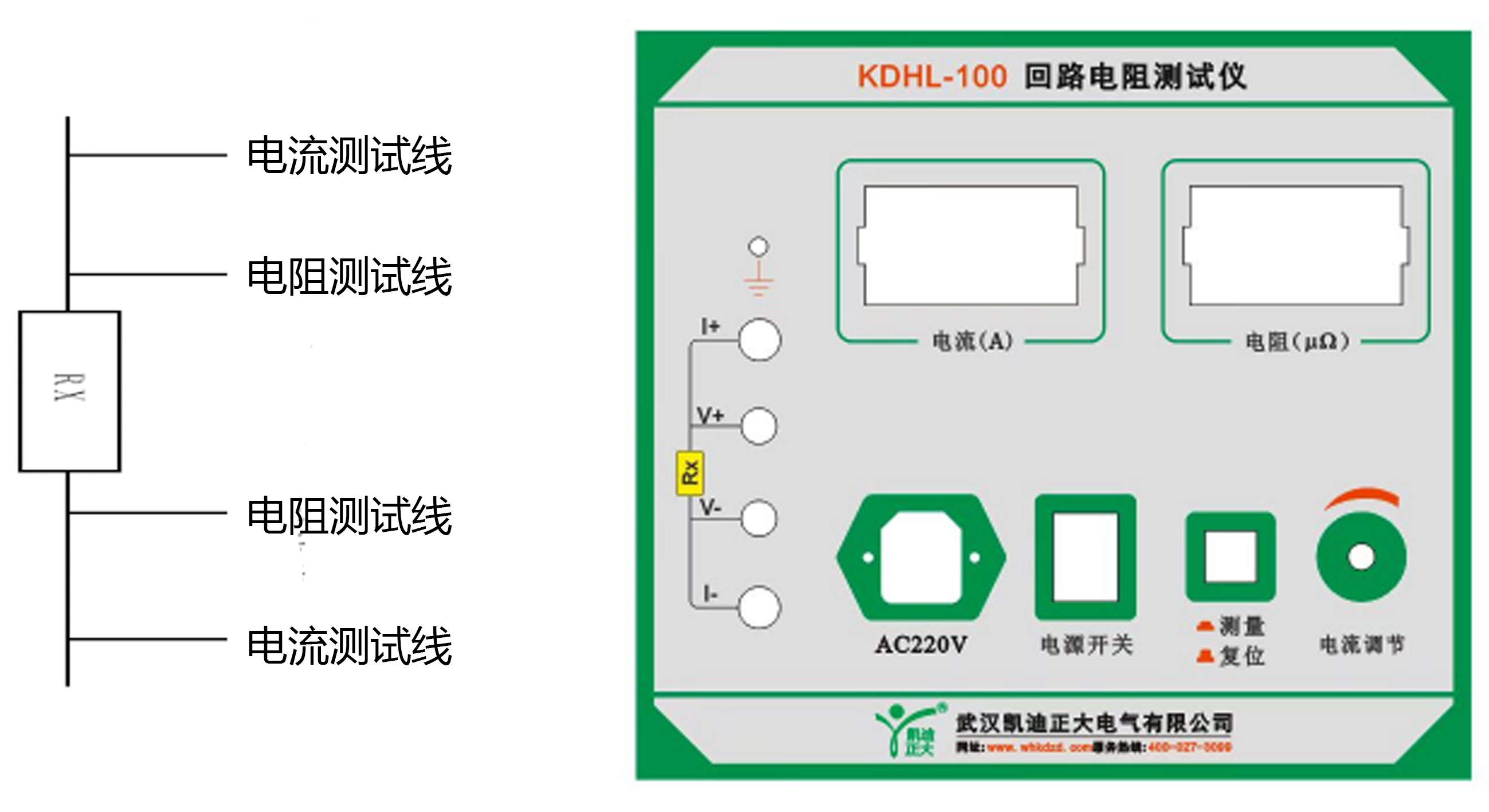

1. 測試線接線如圖所示（注意測量線夾一定要在電流線夾內側），檢查確認無誤后，接通電源開關。

2. 旋動電流調節，使電流升至100A，此時電阻表顯示值為所測的接觸電阻值（若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100A，例如為Io，電阻表顯示為Uo，則實際電阻值為R=100×Uo÷IoμΩ）。
3. 若按正確接線方式使用，測量電流達不到100A，則應將測試線的電流線截面積增大。

四、技術參數：

測量范圍：1—1999.9ｕΩ
分辨率：0.1ｕΩ
測試電流： ≤100A
測量精度：0.5%
電流顯示方式：三位半LCD
電阻顯示方式：四位半LCD
工作方式：連續
工作電源：AC220V
體積：480×320×220
重量：13Kg

五、產品特點

1、大電流：采用新的電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，取得良好的測試結果。

2、抗干擾能力強：在嚴重干擾條件下，液晶屏末位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時優良接插件的使用增強了抗振性能。

4、攜帶方便：體積小、重量輕。
