一 晃電基本概念

1.1晃電的定義

GB/T 30137-2013 電能質量電壓暫降與短時中斷

GB/T 17626.11-2008 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗

GB/T 17626.34-2012電磁兼容 試驗和測量技術

1.2 晃電是什么引起的呢

短路故障，絕緣閃絡，大功率電機啟動，雷擊浪涌，備自投或快切裝置切換

1.3 晃電的危害

對公共用戶影響較小

電壓驟降對許多用戶特別是公共、民用建筑用戶的影響很小，有的甚至覺察不出它的發生。由于發生的時間極短，需要在電網上安裝一個專用監測儀表(如APM830、APView500)，否則很難判斷電壓驟降是否發生。

對石化、半導體等行業影響較大

一些對電壓驟降非常敏感的用戶及設施 (例如：半導體行業、電子數控設備、變速傳動的電動機裝置、IT產業設備企業等)一旦發生電壓驟降，帶來的損失將是巨大的。

造成敏感用戶的長時間停產

電壓暫降幅值和持續時間超過敏感負荷的關鍵控制設備的耐受能力時，會影響正常工作。使其停止工作或在電壓恢復時自我重啟動，從而引起由它們控制的自動化生產線停止工作，甚至無序重啟。

電壓暫降會造成接觸器或保護回路等動作跳閘，引起電機等主要用電設備停止工作。

短時中斷可造成系統和用戶短時間的完全電力中斷。

電力用戶的生產流水線一旦由于電壓波動而被迫停運，不但正在流水線上被加工的產品報廢，生產線也需要重啟動，從而造成至少數小時的生產停頓。這和非計劃停電又恢復供電的重新啟動沒有區別。

給敏感用戶帶來巨大的經濟損失

電壓暫降導致用戶需要長時間的清理現場和設備重啟，每次事件給用戶帶來的經濟損失和危害十分嚴重。且無法保障安全生產

已上升為重要的電能質量問題

對敏感用戶而言90％以上的電能質量問題是出自于電壓驟降帶來的問題，因此電壓驟降已被認為是影響此類用電設備正常、安全運行最主要的電能質量問題之一。

據統計，在歐洲和美國電力部門與用戶對電壓暫降的關注程度比對其他電能質量問題的關注程度要強得多。這其中一個重要的因素是，在有關電能質量的諸多原因中，由電壓驟降引起的用戶投訴占整個電能質量問題的投訴的80%以上，而由諧波、開關操作過電壓等引起的電能質量問題投訴占不到20％。

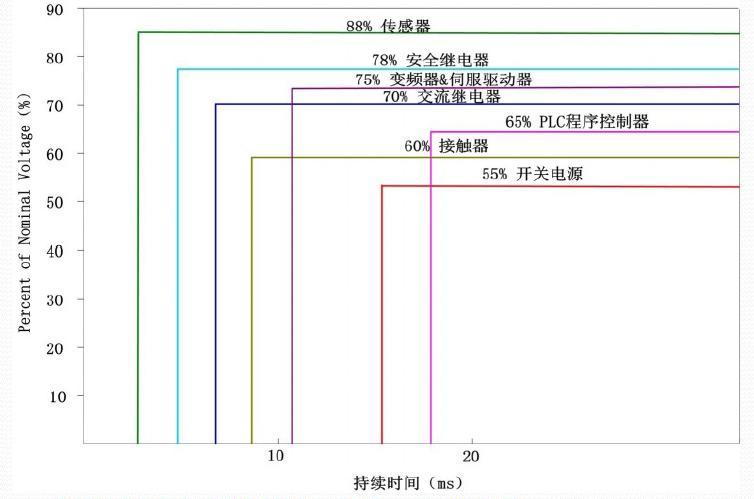

1.4 低壓敏感設備

開關電源類負載設備PLC、計算機、DCS等

電磁線圈類負載設備接觸器、繼電器等

電力電子類負載設備變頻器、軟啟動器等

1.5 晃電的治理

電壓暫降的治理：

從理論上來說，在任何一級設備上治理都可以改善電能質量，而花費的費用與時間卻不同。

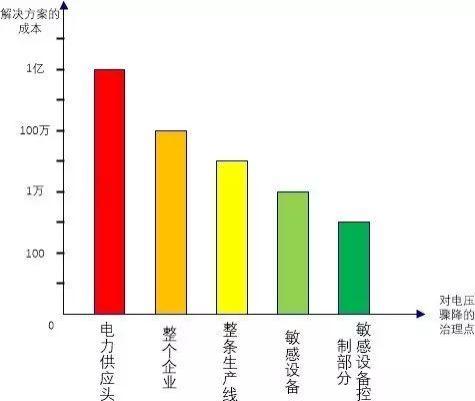

電壓驟降從電力供應源頭治理到整條生產線的治理、設備級的治理，再到設備控制級的治理，治理費用以數量級的比例下降。因此從治理成本及有效性來說，更提倡在設備末端進行治理，甚至是深入到設備內部的電氣控制元器件處治埋。越是靠近末端進行治理，所花費成本越少，亦能達到同樣的治理效果。

因此，治理的關鍵就在于解決低壓系統敏感設備的晃電問題

二 晃電治理-接觸器篇

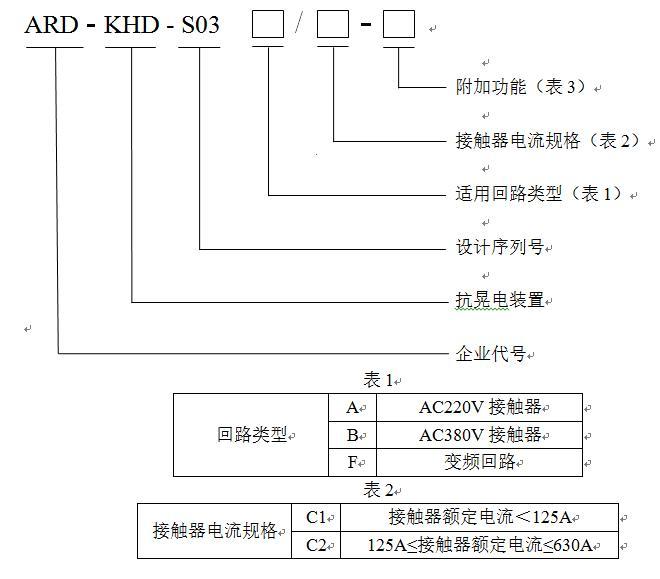

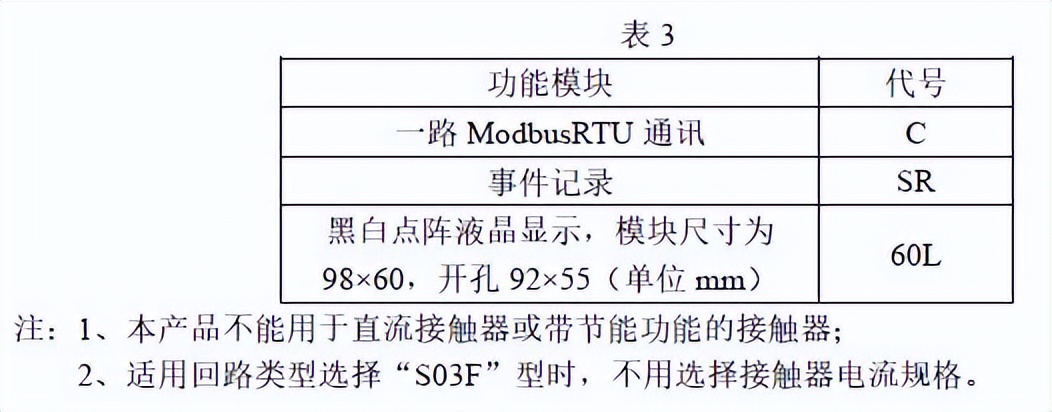

2.1 選型說明

2.2 典型的電動機回路包含哪些元件？

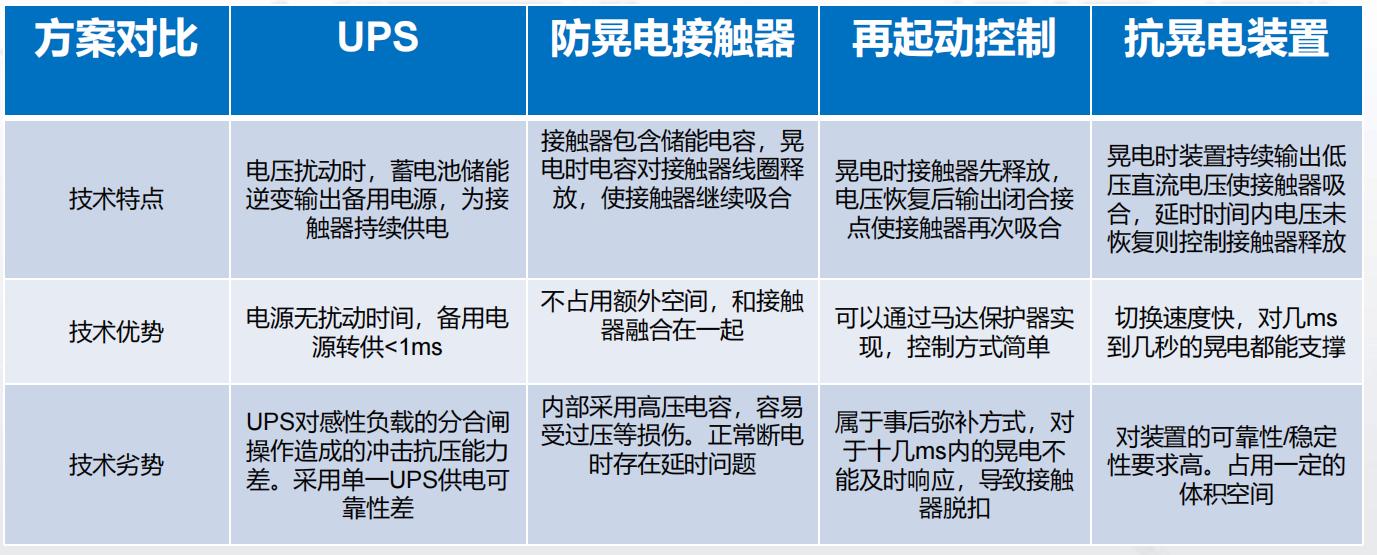

2.3 接觸器回路常見晃電治理方案

UPS供電-通過UPS保障電源側供電

防晃電接觸器-采用帶防晃電功能的接觸器

再起動控制-通過電動機保護器等設備在二次控制回路彌補

抗晃電裝置-通過專用模塊對接觸器進行保持和控制

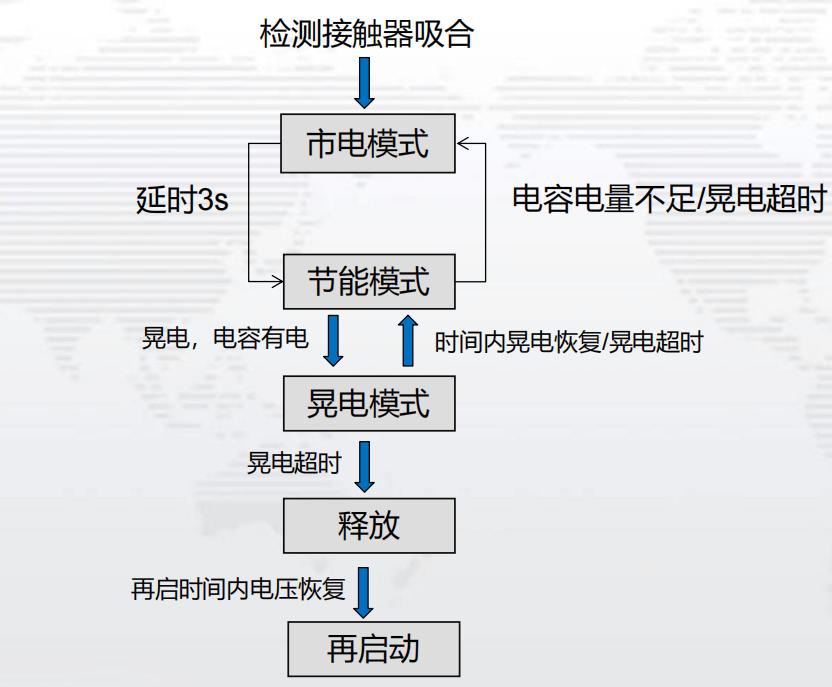

2.4 ARD-KHD-S03A/B動作邏輯

三 晃電治理-變頻軟啟

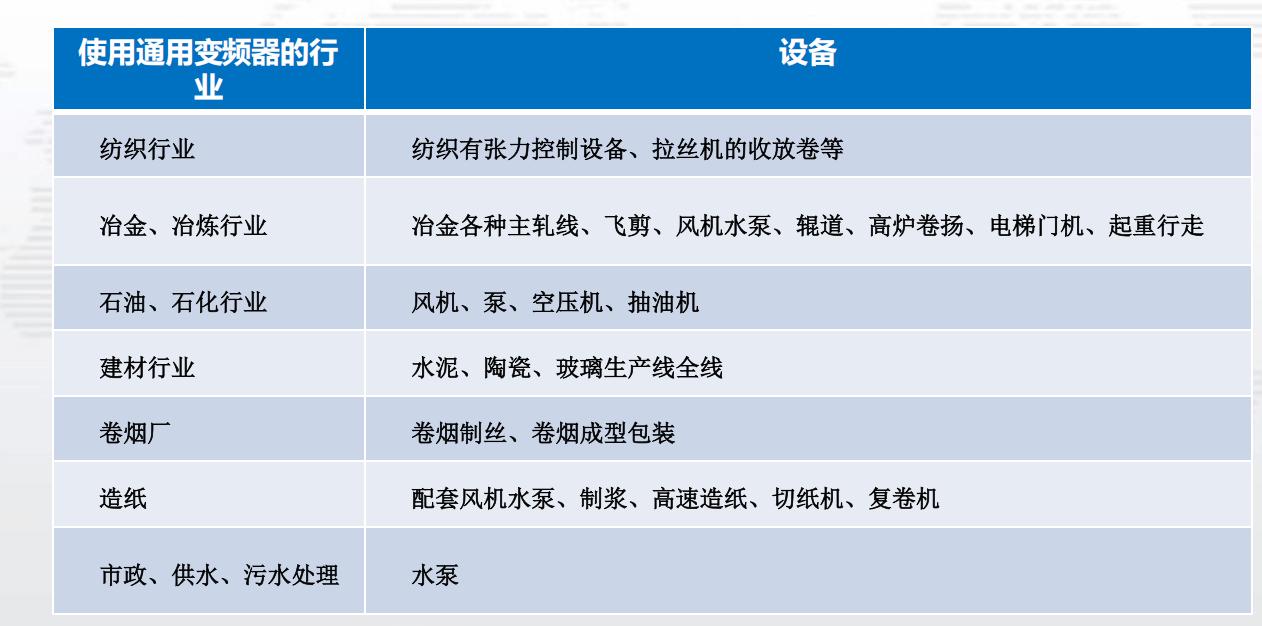

3.1 常見變頻器應用行業

3.2 變頻器晃電治理方案

一般變頻器都有過壓、失壓和瞬間停電的保護功能。變頻器的逆變器件為IGBT，在失壓或

停電后，將允許變頻器繼續工作一個短時間TD，若失壓或停電時間TOTD過長，變頻器自

我保護停止運行。

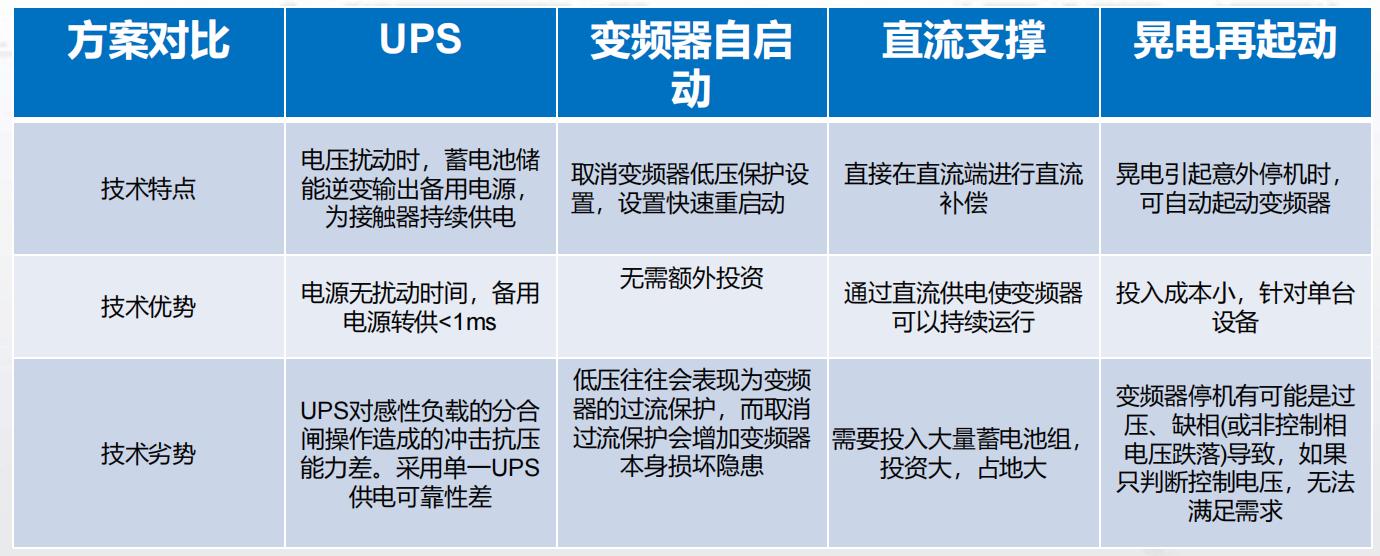

3.3 變頻器常見治理方案

UPS供電

變頻器自啟動

直流支撐技術

控制電路失壓再起動

3.4 軟啟動器

軟啟動器在工業現場多用于45kW以上的大功率電機，具備軟啟動、軟停車和各類保護功能。其作用是實現在整個啟動過程無沖擊而平滑的起動電機，防止起動階段出現大電流，保障大功率電機的正常起停和使用壽命。

相比變頻器，軟啟動器本質上是一個調壓器，無法調頻調速，變頻器幾乎具備軟起動器的所有功能，因此適用于變頻器晃電再啟動的ARD-KHD-S03F同樣適用于軟啟動器的晃電再啟動。

四 產品尺寸

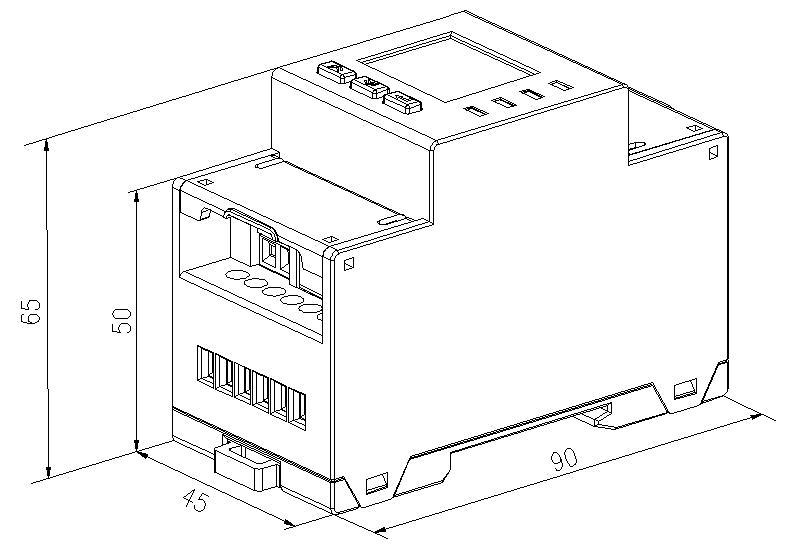

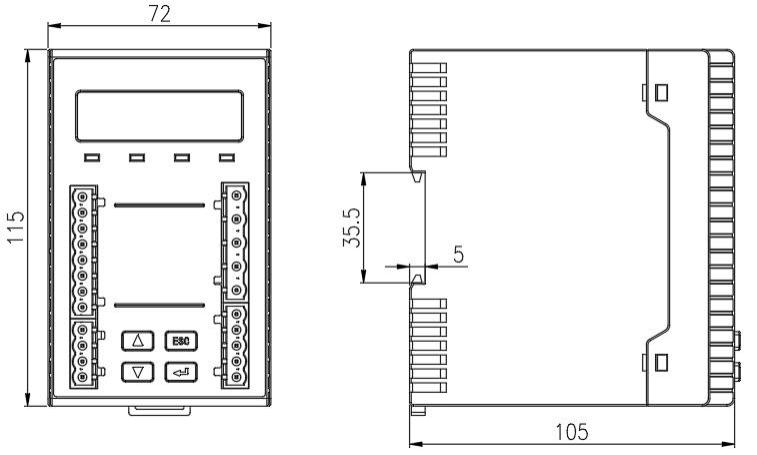

ARD-KHD-S03A/F系列尺寸圖

ARD-KHD-Z01尺寸圖

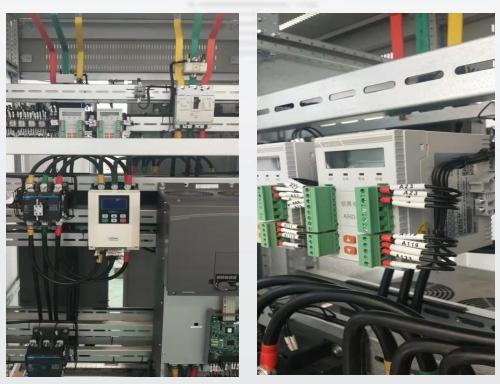

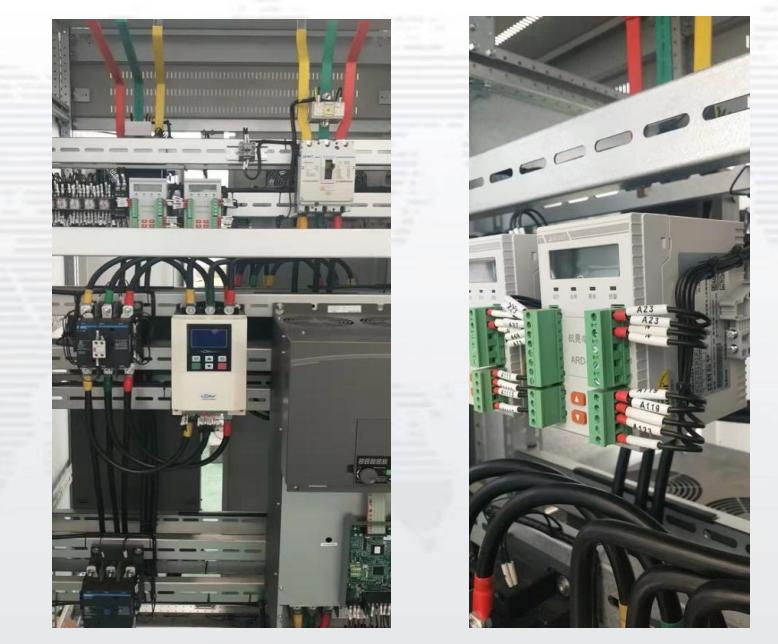

五 安裝圖片

六 項目案例

6.1 樂亭縣信泰化工年產30萬噸功能性聚苯乙烯項目

項目位于河北樂亭縣，占地面積85.75畝，投資金額2.5億，規劃年產能30萬噸，是該縣2021年9大示范性項目之一。

該項目針對低壓配電室中139個電機回路配置ARD2F智能電動機保護器和ARD-KHD-S03A型抗晃電裝置，其中抗晃電裝置52臺。經模擬晃電測試，抗晃電裝置均能實現晃電保持或再啟動，功能符合業主預期，投入使用至今各項功能正常，無售后問題反饋。

6.2 蒙蘇經濟開發區零碳產業園新能源高效電池園區基礎設施建設項目

項目隸屬于西安隆基綠能股份有限公司，位于鄂爾多斯市伊金霍洛旗，共計66棟單體，總建筑面積128.67萬平方米，主要建設年產46GW單晶硅棒、切片30GW高效單晶電池及5GW高效光伏組件三大工廠，是隆基集團目前全球最大、產業鏈最全、工藝最先進的光伏廠房項目。

項目分為直起回路、變頻回路、軟啟回路，其中軟啟回路均需實現抗晃電功能。項目分多期進行，目前已進行兩期，共216臺ARD-KHD-S03F。目前已投入使用運行，至今各項功能正常，無售后問題反饋。
