LMR50410-Q1 是寬 V 在 ，易于使用的同步降壓轉換器，能夠驅動高達 1A 的負載電流。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于各種汽車應用，適用于非穩壓電源的電源調節。

LMR50410-Q1 在 2.1MHz 開關頻率下運行，支持使用相對較小的電感器，從而優化解決方案尺寸。它具有 PFM 版本，可在輕負載下實現高效率，F(xiàn)PWM 版本可在整個負載范圍內實現恒定頻率和較小的輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr50410-q1.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR50410-Q1 采用 SOT-23-6 封裝。

特性

• 符合 AEC-Q100 標準
  • 溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的汽車應用而配置
  • 輸入電壓范圍：4 V 至 36 V
  • 1A 連續輸出電流
  • 最小接通時間：60 ns
  • 2.1MHz 固定開關頻率
  • 結溫范圍：–40°C 至 150°C
  • 98% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的內部短路保護
  • ±1% 容差電壓基準
  • 精確啟用
• 解決方案體積小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23-6 封裝
• 與 TPS560430-Q1 引腳對引腳兼容
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項
  • 固定 3.3V 和 5.0V 輸出選項

參數

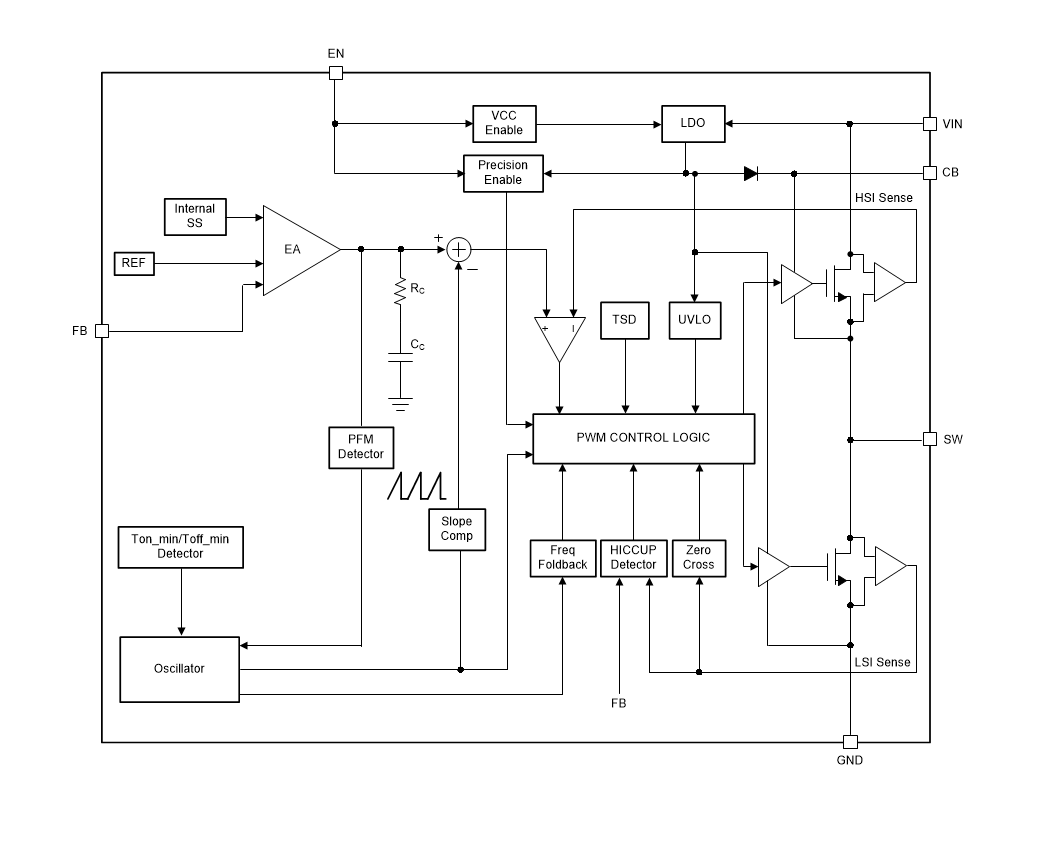

方框圖

1. 主要特性

• ?寬輸入電壓范圍?：4V至36V，適用于各種汽車和工業應用。
• ?高輸出電流?：連續輸出電流高達1A。
• ?高效率?：PFM（脈沖頻率調制）模式在輕載時實現高效率，F(xiàn)PWM（強制脈沖寬度調制）模式在重載時提供低輸出電壓紋波。
• ?小型封裝?：采用SOT-23-6封裝，尺寸小巧，易于集成。
• ?保護功能?：包括短路保護、熱關斷保護和輸入欠壓鎖定（UVLO）。
• ?AEC-Q100認證?：適用于汽車電子應用，滿足嚴格的溫度和可靠性要求。

2. 應用領域

• 汽車車身電子和照明系統
• 信息娛樂系統和儀表板
• 高級駕駛輔助系統（ADAS）
• 通用寬輸入電壓電源供應

3. 描述

LMR50410-Q1是一款易于使用的同步降壓DC/DC轉換器，專為嚴苛的汽車應用設計。它集成了同步整流功能，內部補償電路簡化了設計過程，減少了外部元件數量。該轉換器提供PFM和FPWM兩種工作模式，以滿足不同負載條件下的效率需求。

4. 封裝與尺寸

• ?封裝類型?：SOT-23-6
• ?尺寸?：2.90mm × 1.60mm

5. 引腳配置與功能

• ?VIN?：輸入電壓引腳。
• ?SW?：開關節點，連接至電感器。
• ?FB?：反饋輸入引腳，用于設置輸出電壓。
• ?EN?：使能輸入引腳，控制轉換器的開關。
• ?GND?：接地引腳。
• ?CB?：自舉電容器連接引腳，為高側FET驅動器供電。

6. 電氣特性

• ?輸入電壓范圍?：4V至36V。
• ?輸出電壓范圍?：可調，具體取決于反饋電阻分壓比。
• ?開關頻率?：固定2.1MHz。
• ?效率?：高達98%（取決于輸入電壓、輸出電壓和負載條件）。
• ?軟啟動時間?：典型值為1.8ms，防止啟動時的輸入浪涌電流。

7. 功能模式

• ?PFM模式?：在輕載條件下自動進入，以降低開關頻率和功耗。
• ?FPWM模式?：在重載條件下保持固定開關頻率，提供低輸出電壓紋波和緊密的輸出電壓調節。
• ?短路保護?：具有循環限流和打嗝模式短路保護功能。
• ?熱關斷保護?：當結溫超過170°C時自動關閉轉換器，防止過熱損壞。

8. 應用與實施

• 提供了典型應用電路和詳細的設計步驟，包括輸出電壓設置、電感器和電容器選擇等。
• 建議使用WEBENCH? Power Designer工具進行自定義設計和優化。

9. 布局指南

• 提供了PCB布局建議，以確保最佳性能和穩定性。
• 強調了關鍵元件（如輸入和輸出電容器、電感器）的放置和連接。

10. 支持資源

• ?文檔支持?：包括數據手冊、應用筆記和相關文檔。
• ?WEBENCH?軟件?：用于生成和優化電源設計。
• ?技術支持?：可通過TI網站獲取技術支持和文檔更新通知。
