聚焦高性能模擬與數?；旌袭a(chǎn)品的供應商思瑞浦3PEAK (股票代碼：688536)推出36V高共模輸入電流檢測比較器 TPA170C，該產品在-40°C至125°C全溫范圍內可提供高精度過流保護功能，支持多模式靈活配置，響應時間與遲滯電壓可調，可廣泛應用于通信設備、服務器及各類電源等過流保護場景。

TPA170C通過測量分流電阻上產生的電壓，并將該電壓與設置的閾值電壓進行比較，輸出高或低電平告警信號，實現過流檢測的功能。

01TPA170C產品優勢

可編程閾值與靈活參數配置

通過單個外部電阻即可設置0mV至250mV的檢測閾值（公式為 Vlimit=Rlimit×Ilimit，其中Ilimit固定為20μA），簡化系統設計流程。

如下圖所示，產品提供2mV、4mV、8mV三檔遲滯電壓(VHYS)選項，有效抑制輸出信號抖動，增強系統穩定性；響應時間支持10μs、50μs、100μs三檔配置，用戶可根據實際需求平衡響應速度與抗干擾能力。

TPA170C可編程閾值特性

多模式工作機制與開漏輸出設計

Transparent模式：當輸入電壓低于閾值時自動解除警報，適用于實時監測場景；

Latch模式：警報狀態持續鎖定直至手動清除，便于捕捉瞬態過流事件；
支持微秒級快速啟用/禁用切換，開漏輸出兼容多種邏輯電平，靈活適配不同系統架構。

低功耗設計

工作模式下靜態電流最大310μA，待機禁用模式下僅2μA，適合電池供電或低功耗應用。

02TPA170C產品特性

?寬共模輸入電壓范圍：0V至36V

?高精度性能：低輸入失調電壓，典型值180uV；低溫漂，典型值1μV/°C

?輸出類型：Open-Drain（開漏輸出）

?使能控制：高電平有效

?寬溫工作范圍：-40°C至125°C

03TPA170C典型應用

在計算機、電信設備、服務器、電源設備及電池充電器等領域，實時監測電源輸出電流，在過載或短路時快速切斷電路，以保護器件乃至系統安全尤為關鍵。

TPA170C憑借高共模輸入電壓范圍（0V～36V）、高精度低溫漂特性(1μV/°C)及靈活的配置功能，可滿足上述場景的過流保護需求，為系統可靠性提供有力保障；

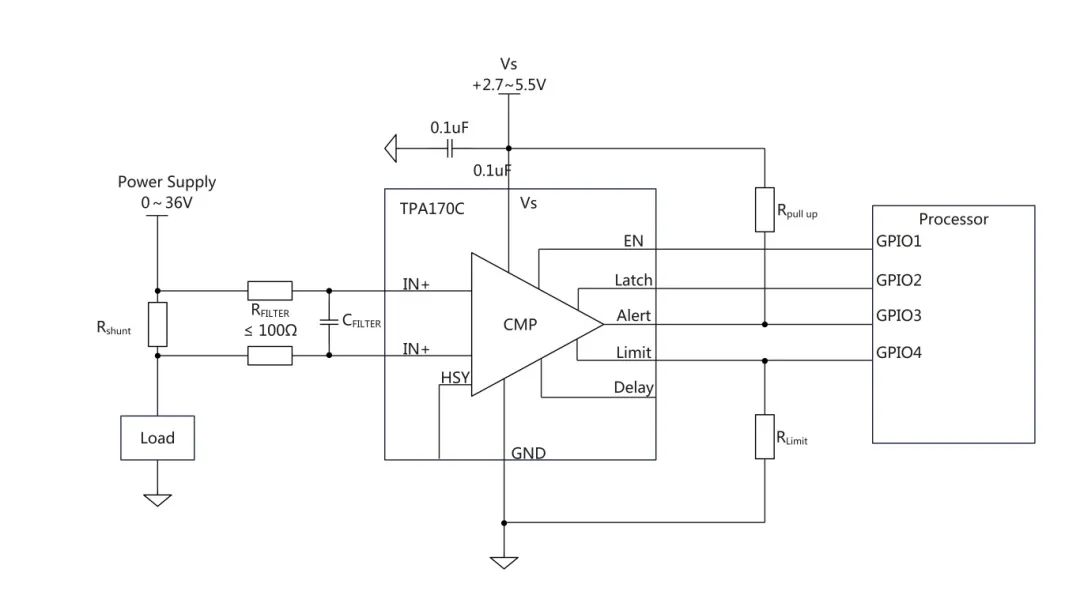

TPA170C典型應用
