以下是來自一位啟友的投稿，這篇文章生動詳細記錄了他從零開始，利用啟英泰倫CI1302 AI語音開發板親手打造一款智能語音床頭小夜燈的實戰手記，希望可以鼓勵大家動手實踐，將腦海中的“黑科技”點子變?yōu)楝F(xiàn)實。

最近一直在琢磨，怎么給家里的小夜燈加點 "黑科技"，讓它不再只是個普通的照明工具。直到發現了啟英泰倫的CI13XX系列AI語音芯片，看到它 220MHz 的主頻、超 97% 的離線語音識別率，還有那 10 米超遠距離拾音能力，我瞬間就被吸引住了，這簡直就是為打造智能小夜燈量身定制的！

想象一下，深夜躺在床上，不用摸黑找開關，一句 "打開小夜燈"，柔和的光線就會亮起；想調整亮度，只要說聲 "調暗一點"，燈光就能隨聲而變。而這一切即將在我手中通過 CI13XX系列AI語音芯片變成現實?？粗鴨⒂⑻﹤愓Z音 AI 平臺上豐富的開發資源和詳細教程，我已經迫不及待要開啟這次語音控制小夜燈的開發之旅，把腦海中的創意一點點落地！

01

準備工作

（1）芯片選型

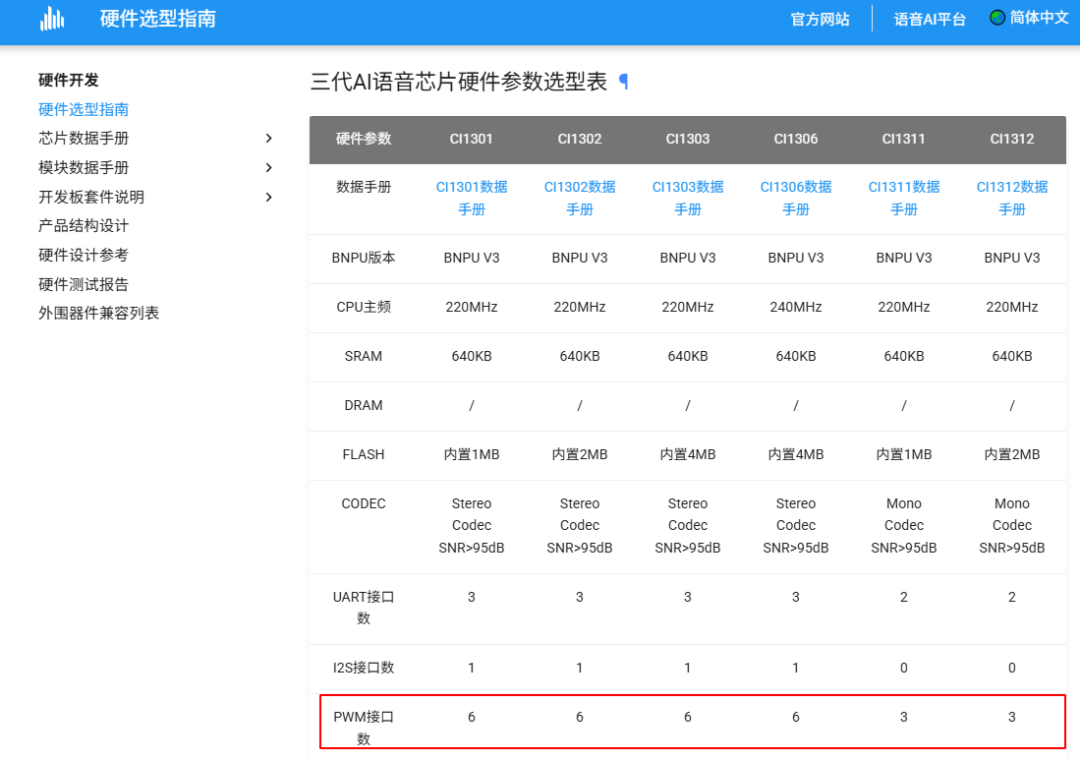

進入啟英泰倫官方文檔中心-選型指南，做小夜燈我主要關心的是PWM數量，然后選了這顆CI1302芯片，PWM數量有6個，F(xiàn)LASH有2MB（做小夜燈的語音控制指令綽綽有余了），封裝是SSOP24的方便量產貼片。

（2）硬件準備

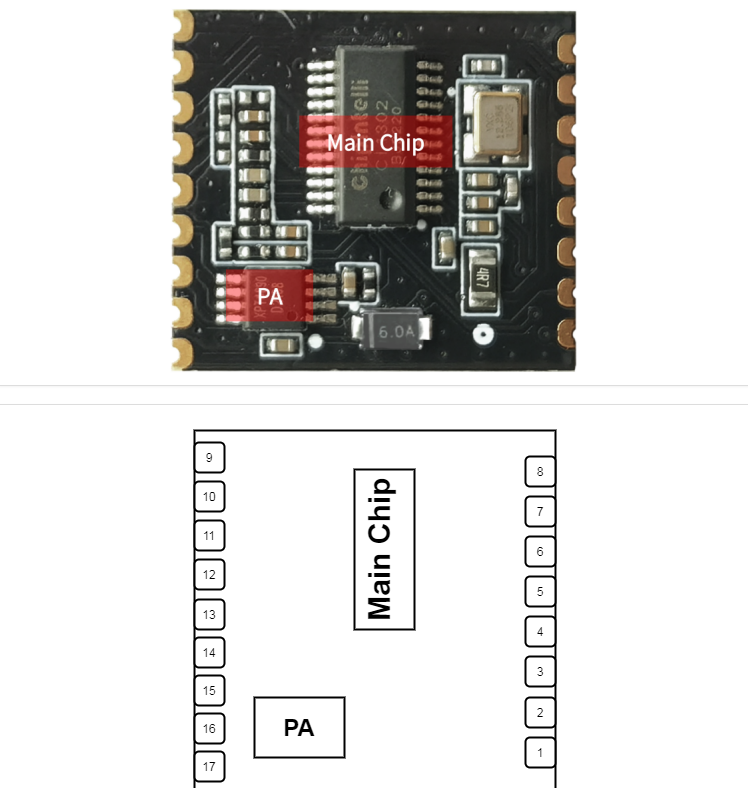

逛了各大電商平臺，為了靠譜我還是在官方啟英商城選購了這款搭載了CI1302芯片的CI-D02GS02S模塊（考慮到量產時，郵票孔的設計可以焊接排針直插底板，也可以直接焊接到底板）。

在啟英商城中發現直接購買開發板套裝還自帶一塊CI-D02GS02S模塊，CI-D02GS02S模塊配合專用底板CI-B02-MB（以下簡稱底板）就是開發板套件。

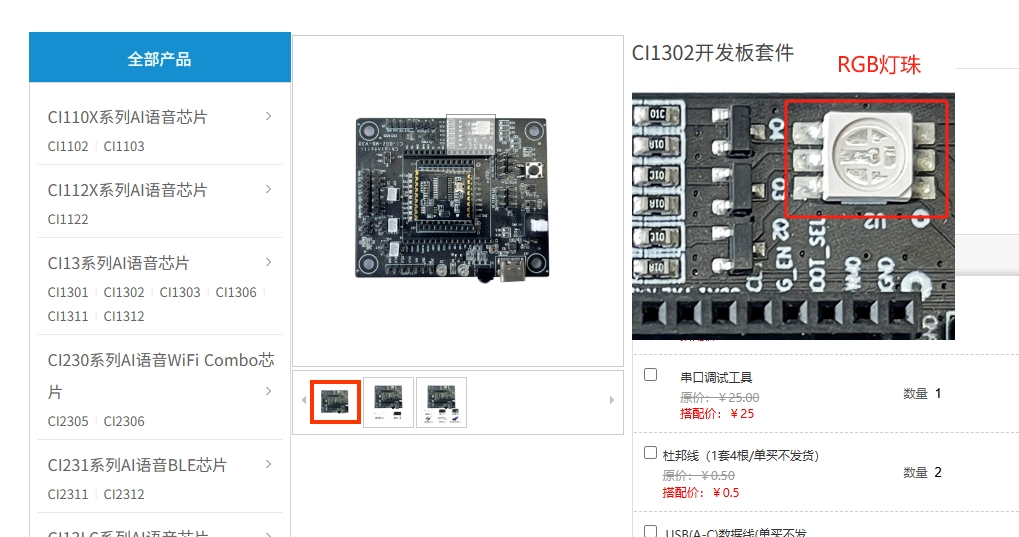

開發板套件除了AI語音模塊和底板之外，還有配套麥克風和喇叭；另外還發現開發套件底板已經配備了一顆"RGB三色LED燈珠"，簡直太棒了，燈珠我都不用再買了！果斷來一套，已經迫不及待了。

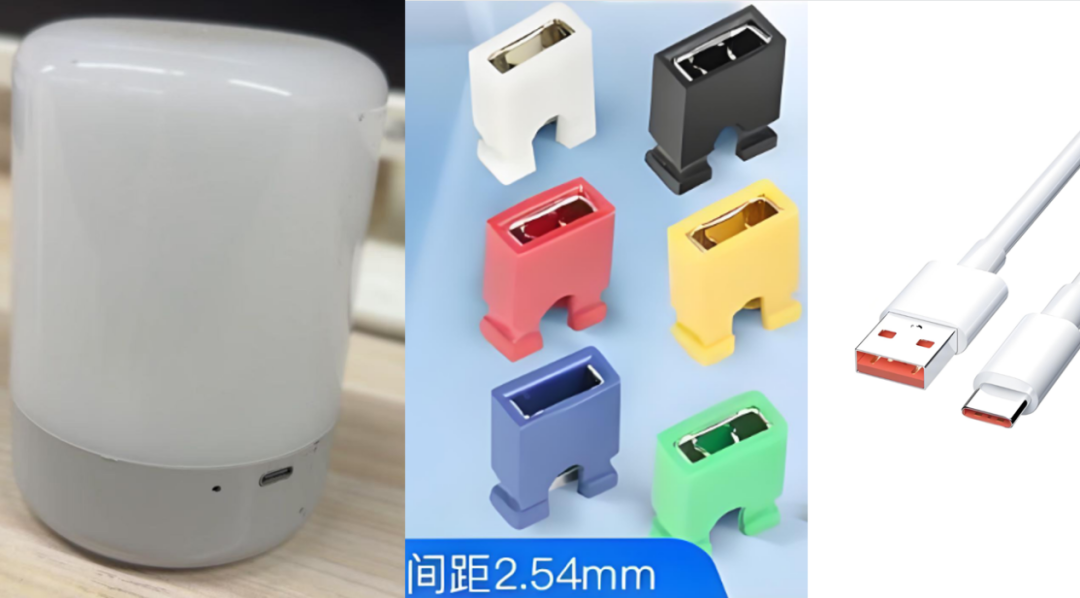

趁開發板套件還沒到貨，趕緊準備好小夜燈外殼（淘寶或拼夕夕買個能放下開發板套件的便宜夜燈，選放得下的，開發板尺寸是7.3CM*6CM）、跳線帽和杜邦線（用于連通底板上要用到的外設）、Type-C手機充電數據線（用于下載程序固件到芯片中）等。

（3）軟件準備

啟英泰倫語音AI平臺支持直接在平臺上生成產品固件，實現真正的無代碼開發。

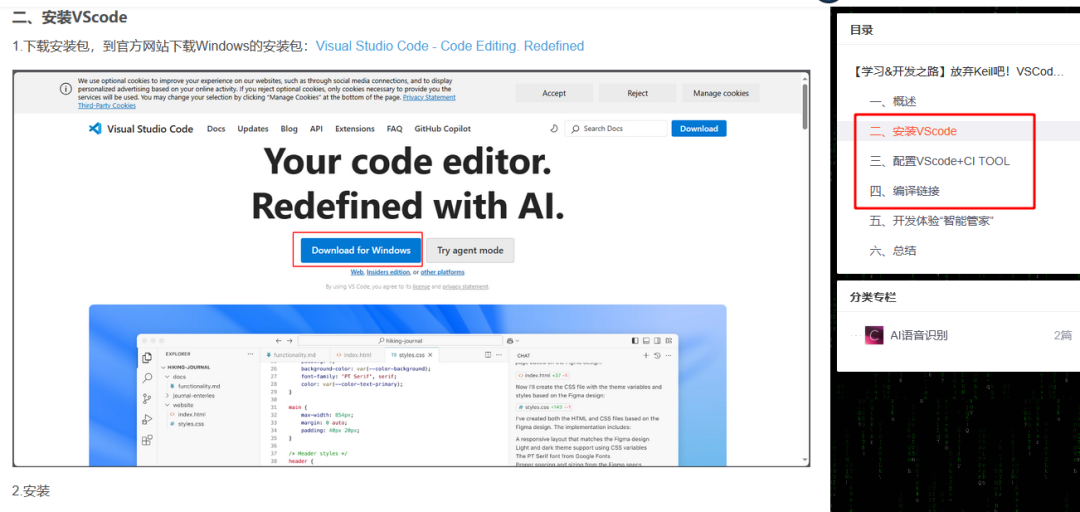

當然，同時我們也可以在電腦上把SDK開發編譯環境安裝好，以便后續對有可能調整的代碼進行微改和二次開發。編譯環境的安裝和配置可以參考這篇文章的第二至第四節內容《【學習&開發之路】放棄Keil吧！VSCode搭建CI13XX開發環境效率提升300%》。

02

硬件連接

（1）整體組裝

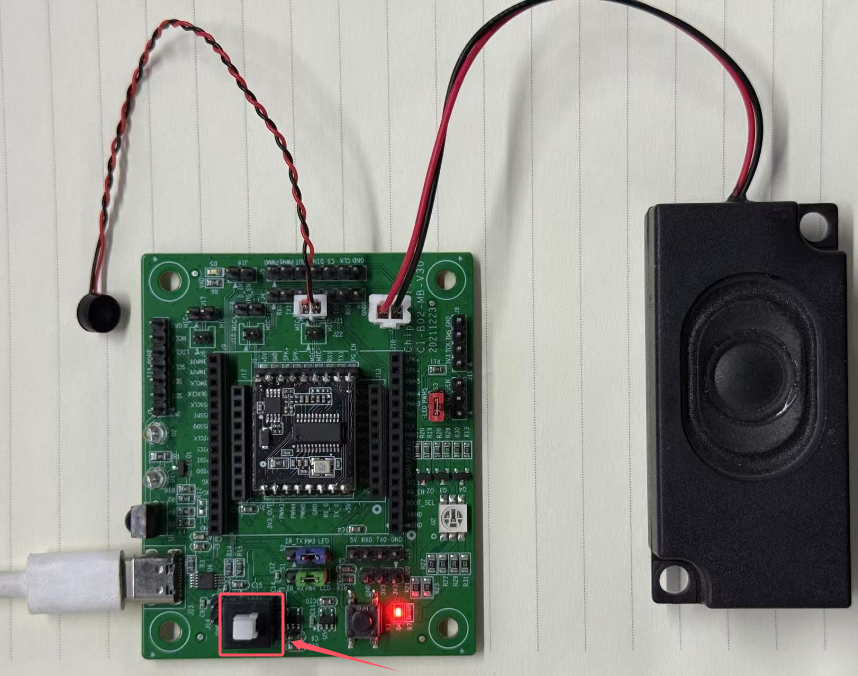

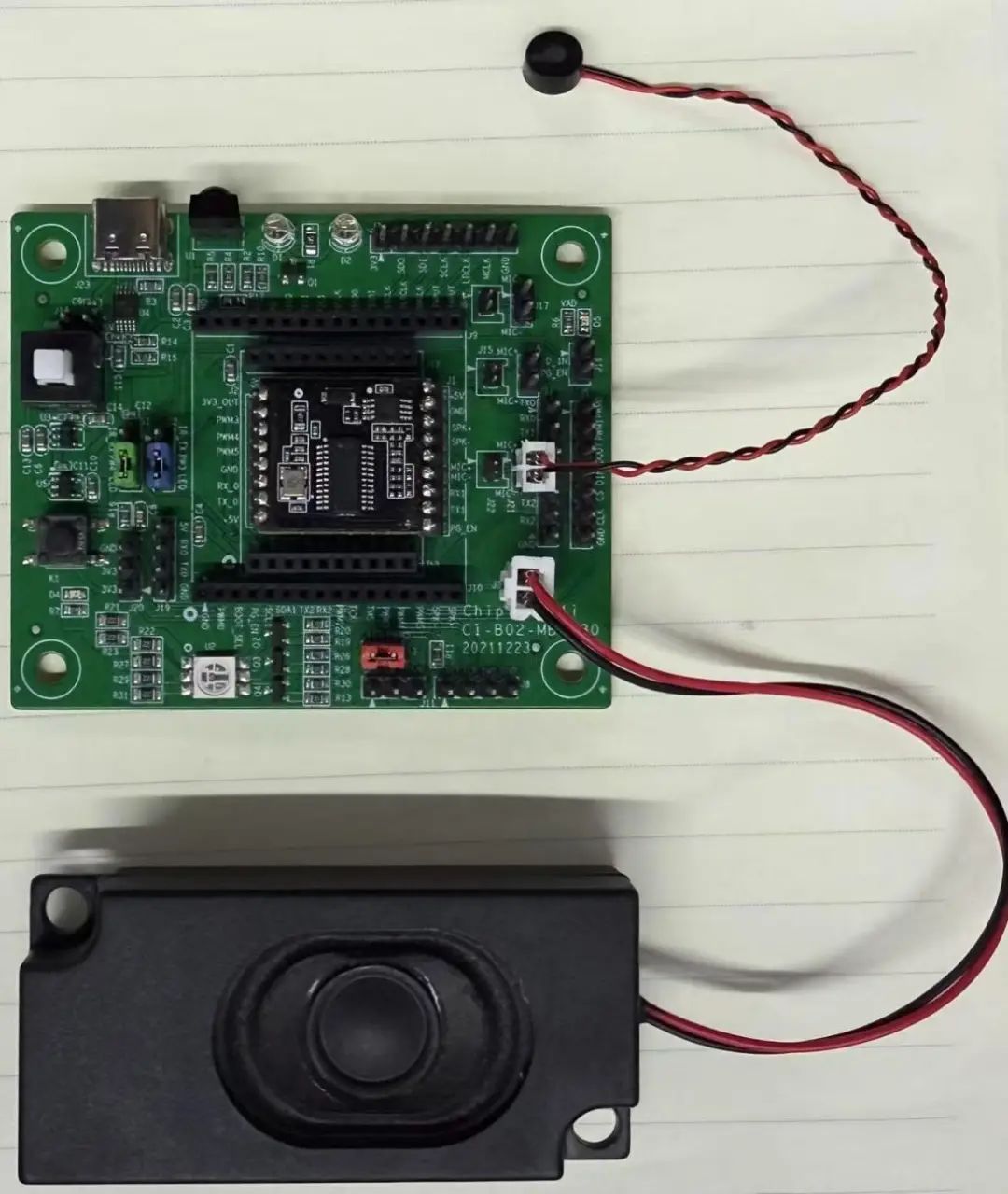

到貨！到貨！CI-D02GS02S開發板套件到了，開始組裝。拿出開發板，插上麥克風（注意按絲印MIC+對MIC+、MIC-對MIC-），插上喇叭（喇叭可以不用分正負方向）。

（2）根據原理圖連接跳線帽操作

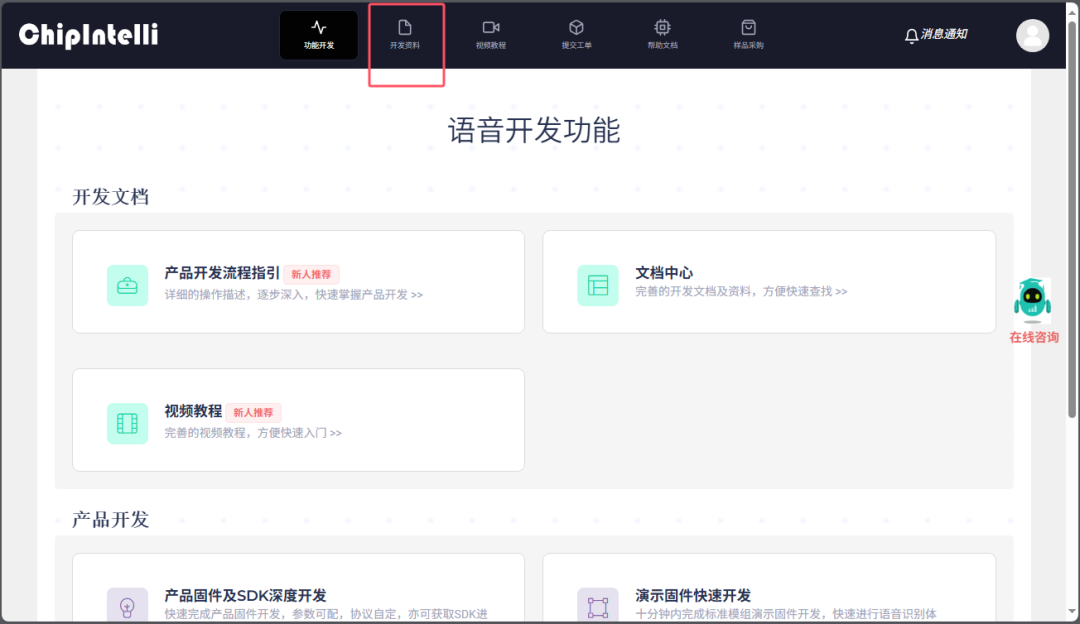

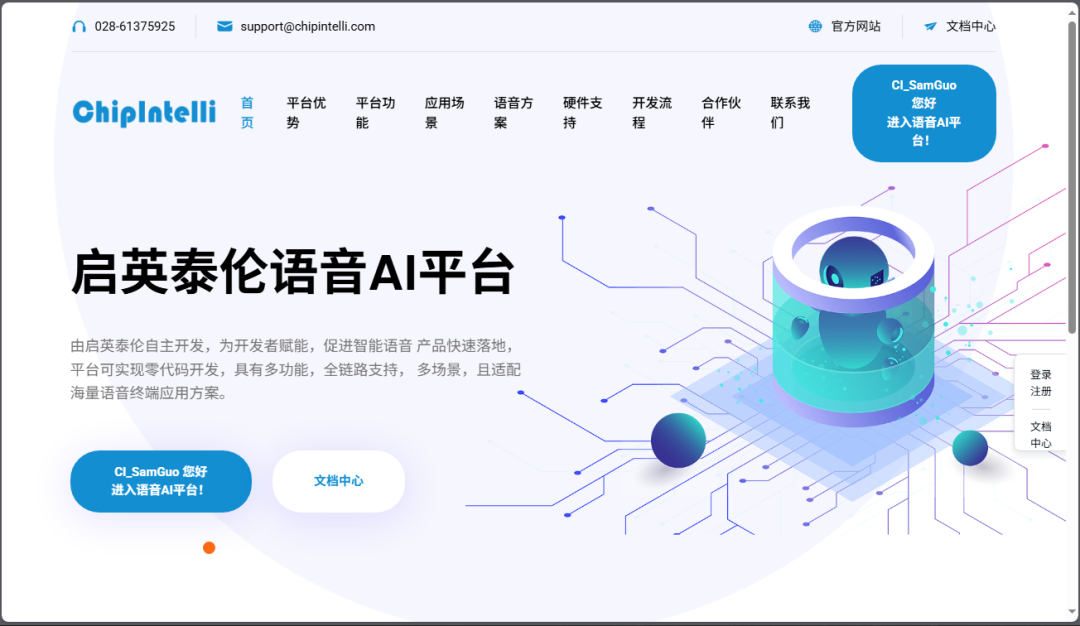

獲取開發板原理圖：登錄啟英泰倫語音AI平臺，點擊"開發資料"：

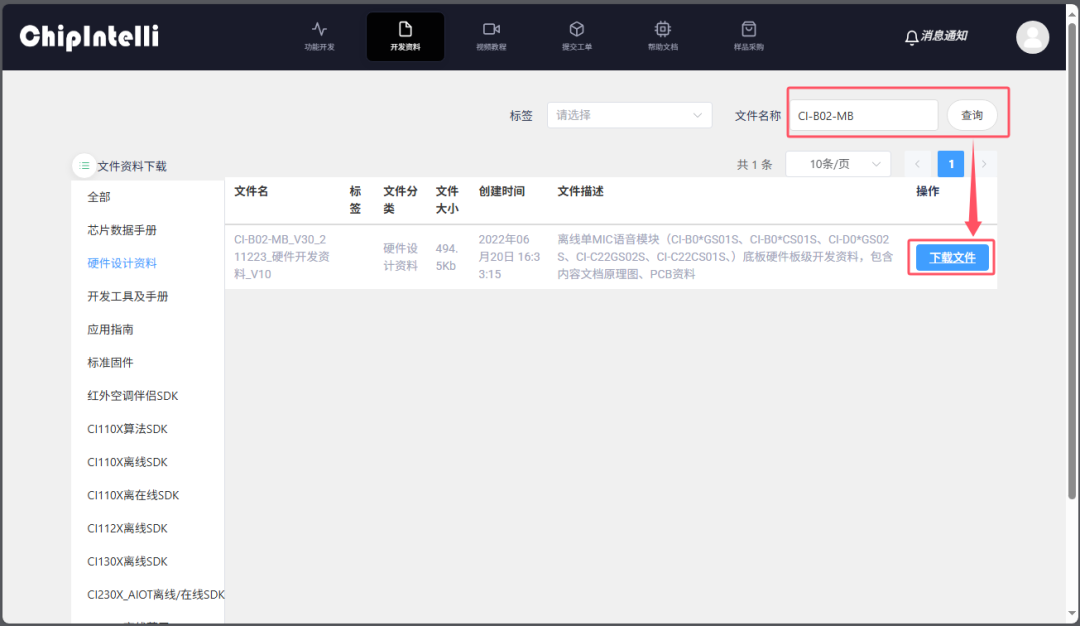

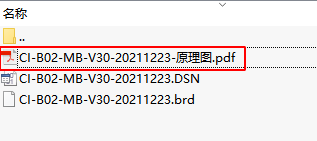

文件名稱處搜索底板型號"CI-B02-MB"，點擊查詢后下載文件：

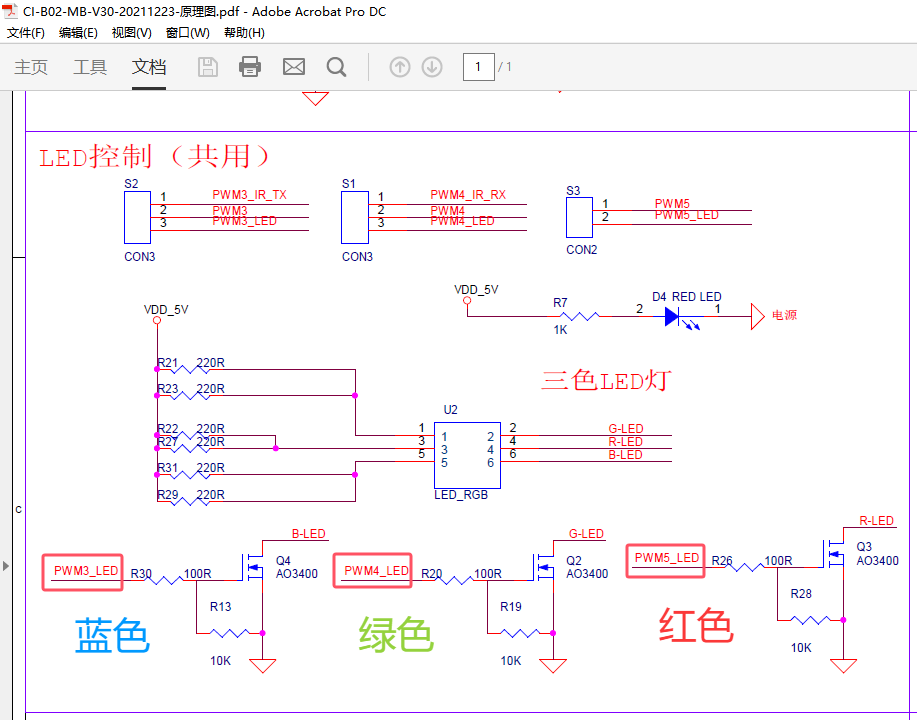

打開開發套件底板原理圖：

通過原理圖能看出來，三色LED燈的紅色需要連通到PWM5，綠色需要連通到PWM4，藍色需要連通到PWM3。

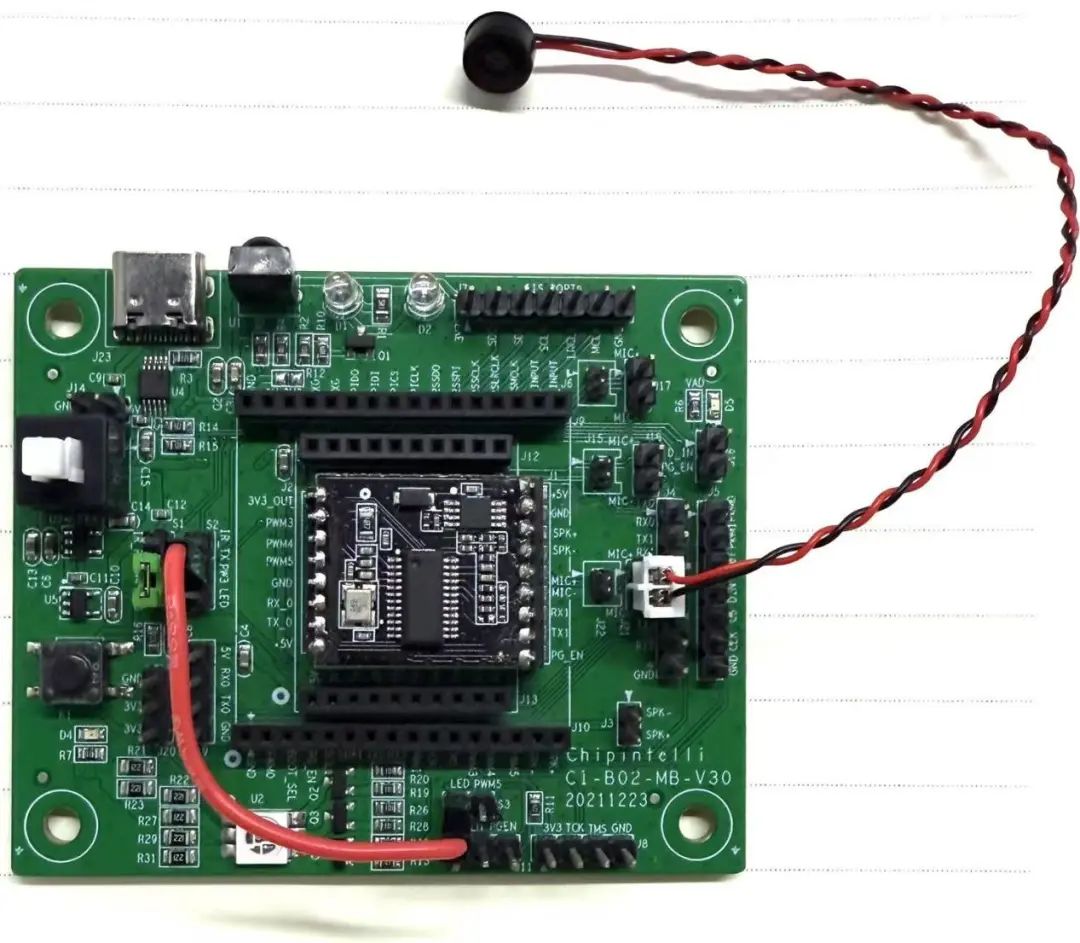

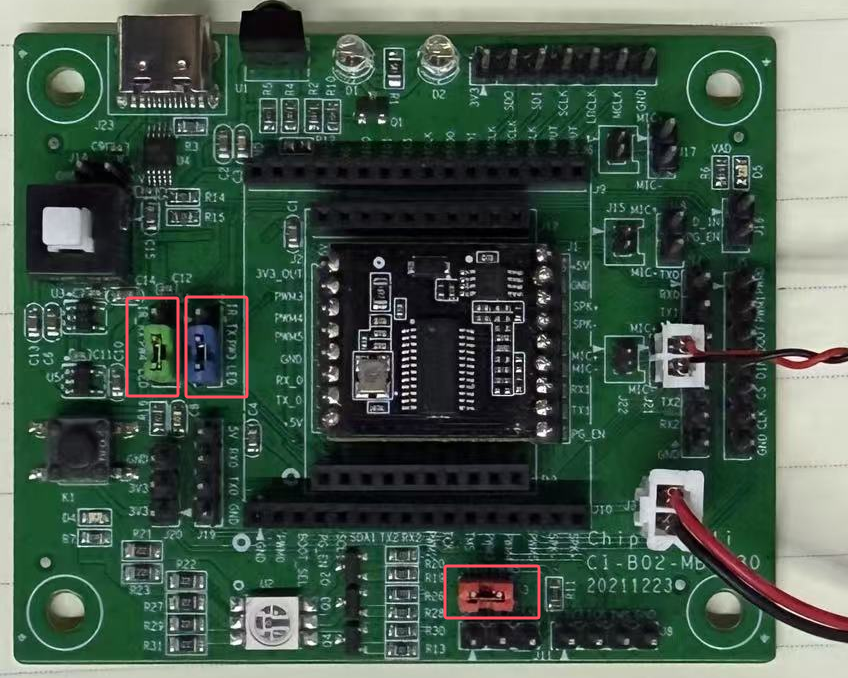

使用跳線帽連通三路PWM口到LED燈的紅綠藍三個顏色引腳上：

（3）連接電腦

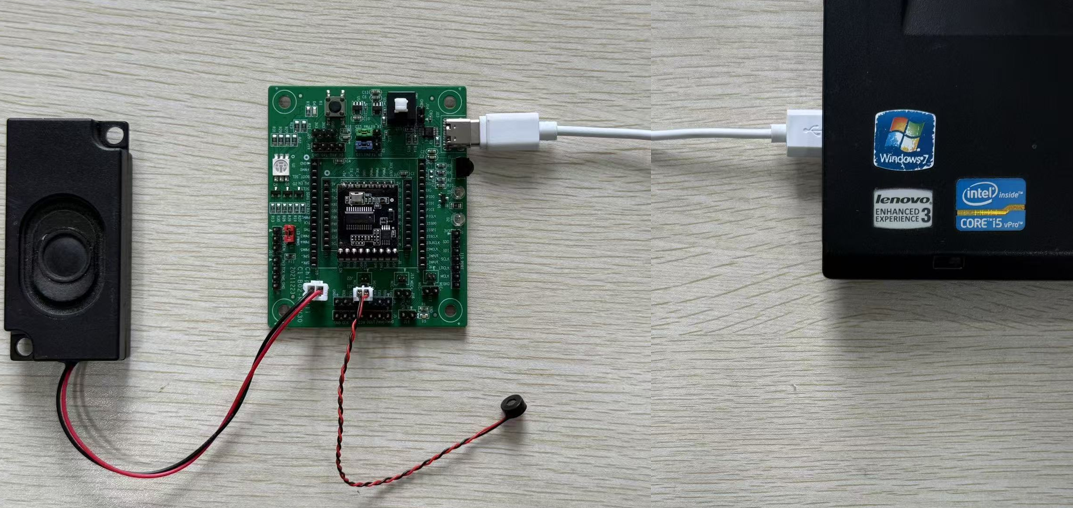

拿出自己的type-c數據線，將開發板套件和電腦進行連接：

03

軟件設計與開發

（1）語音AI平臺無代碼開發

在啟英泰倫語音 AI 平臺中，我們需要進行產品固件無代碼開發及SDK深度定制，來定義語音指令（如 "開燈"、"關燈"、"調亮"、"調暗"等功能）和PWM口控制定義。

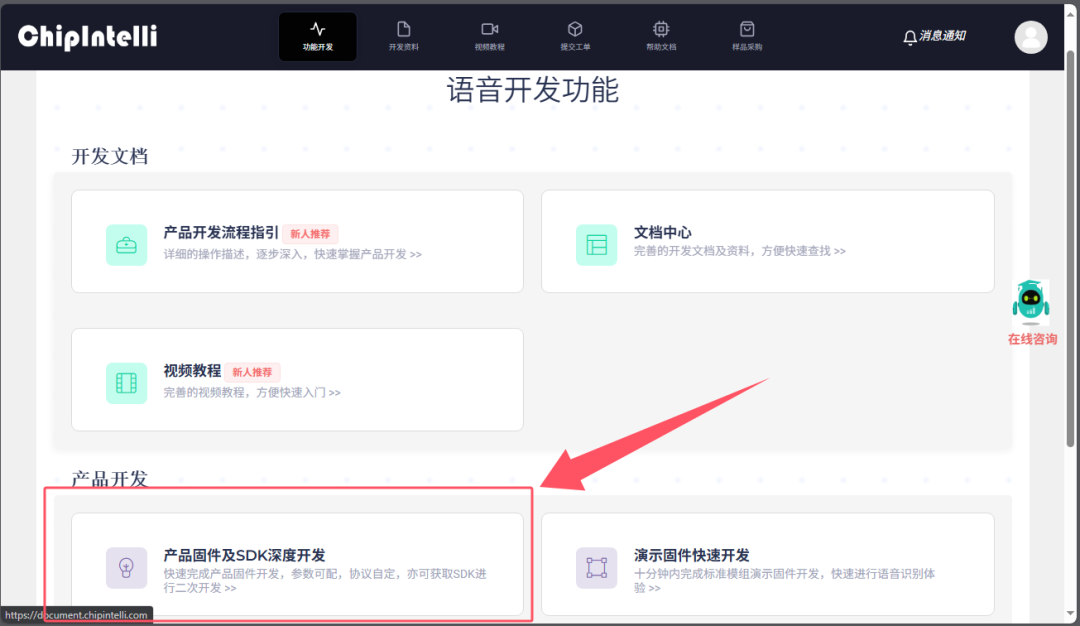

登錄啟英泰倫語音AI平臺，默認進入"功能開發"界面，點擊"產品固件及SDK深度開發"：

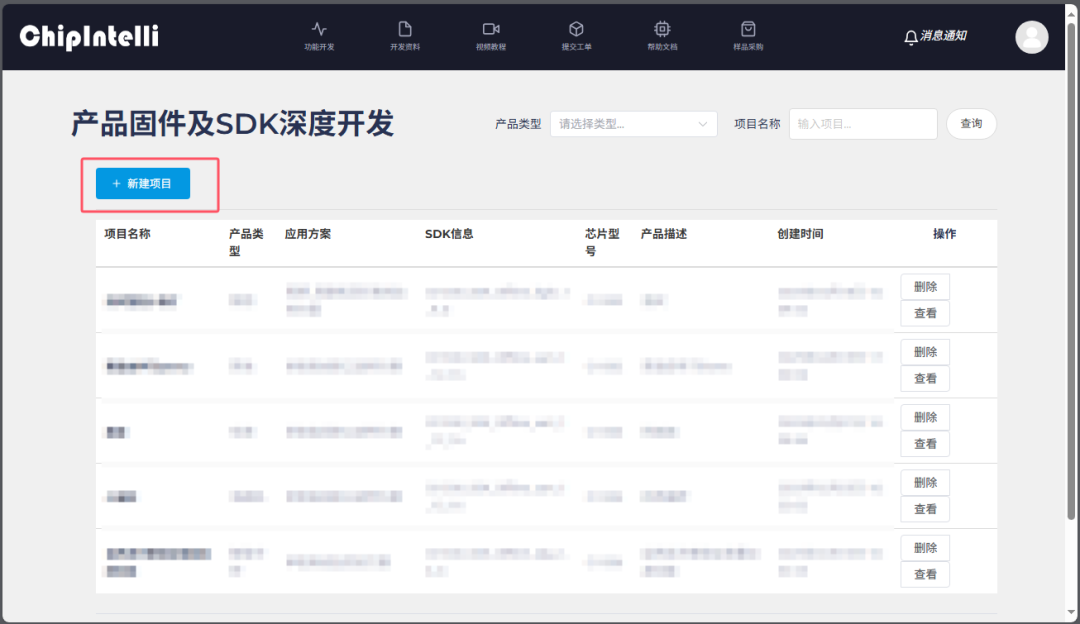

點擊"+新建項目"：

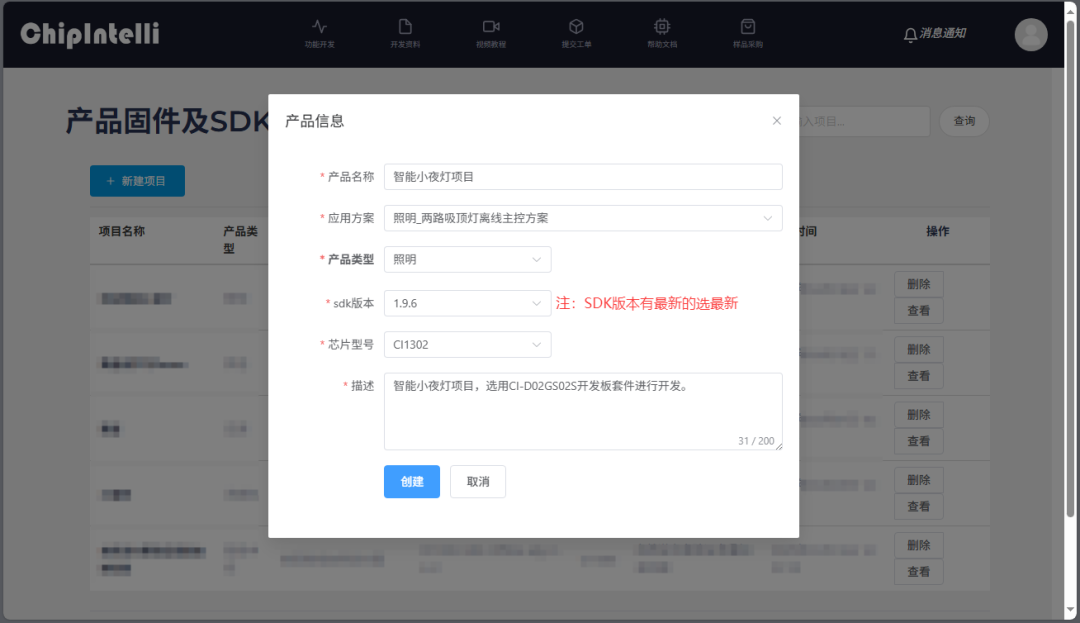

填寫"產品信息"，填選完畢后點擊"創建"：

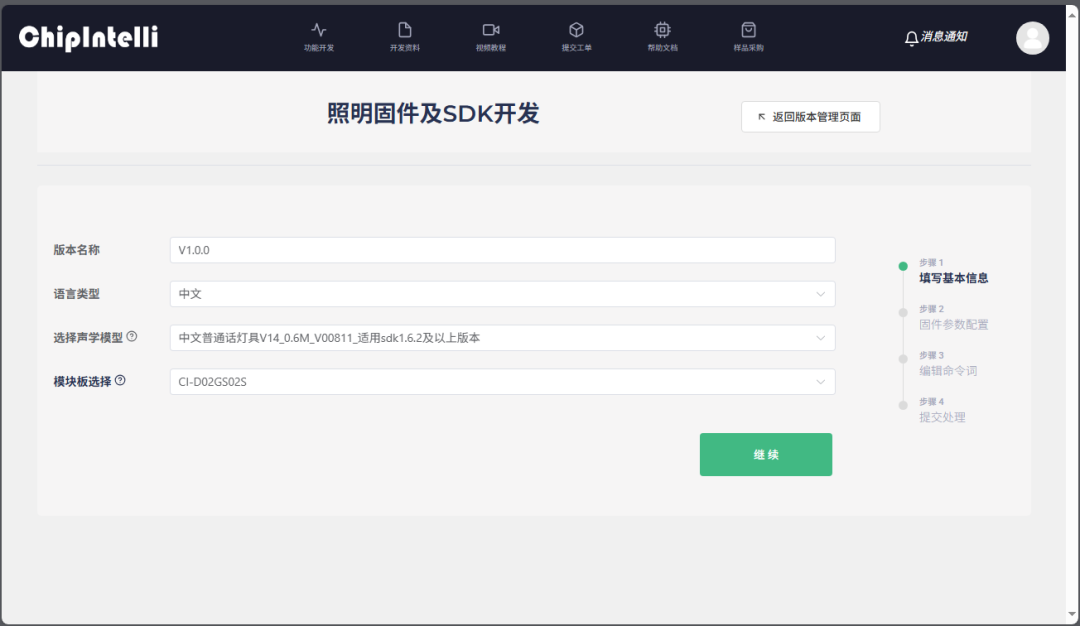

填寫基本信息，填完后點擊"繼續"：

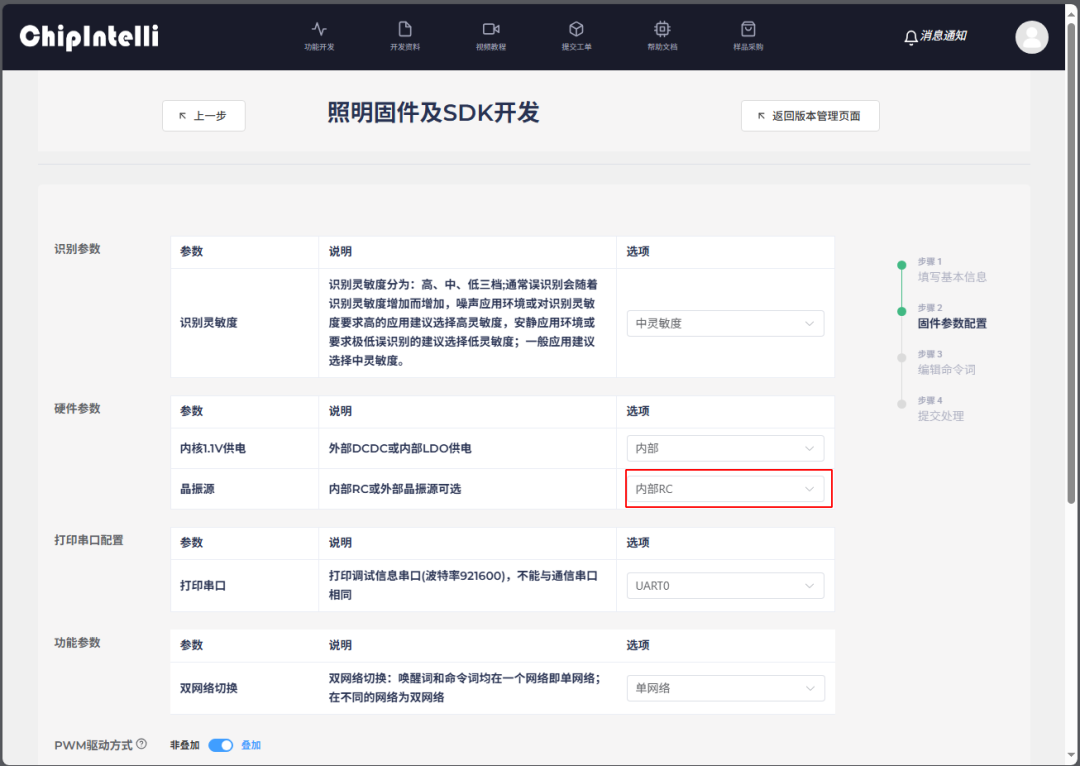

固件參數配置選填，CI1302芯片內部自帶晶振，所以可以選擇"內部RC"：

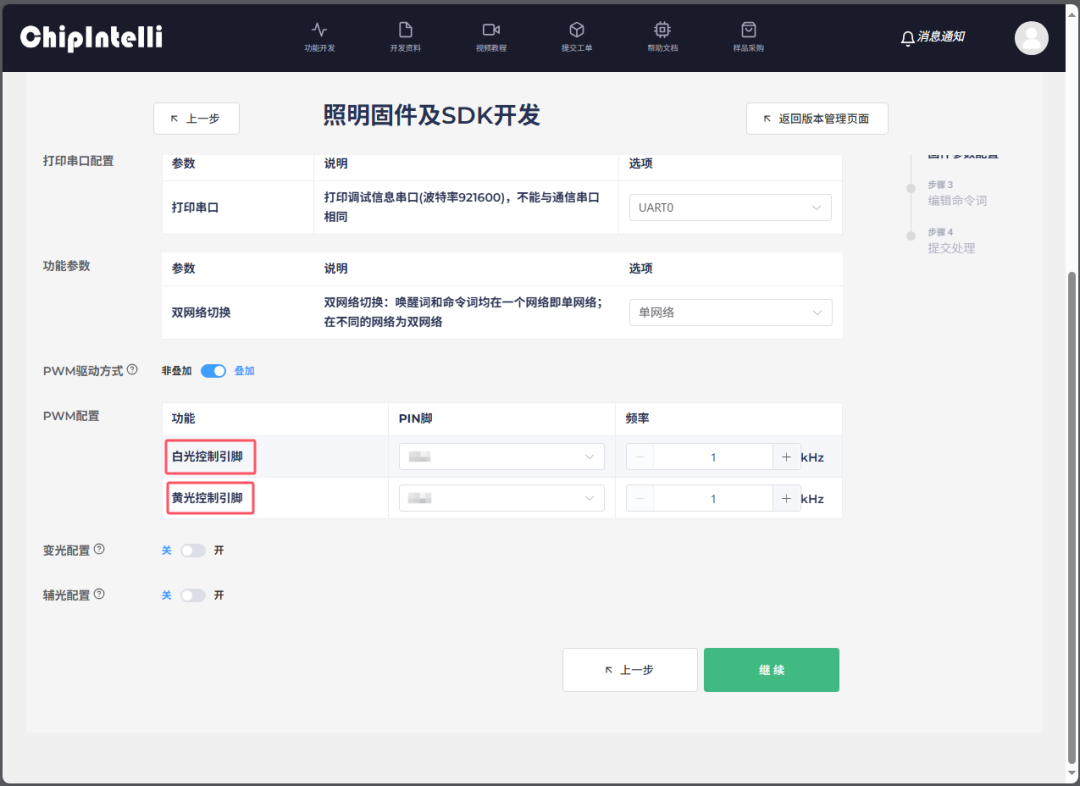

PWM配置方面，由于這個例程是控制的一顆白光LED燈珠和一顆黃光LED燈珠，而我們小夜燈打開時只需要發出黃光，所以就要控制三色燈中的"紅色LED"和"綠色LED"來組合成黃光使用（紅光+綠光=黃光）。

回看底板原理圖CI-B02-MB，紅光引腳需要連通到PWM5，綠光引腳需要連通到PWM4。

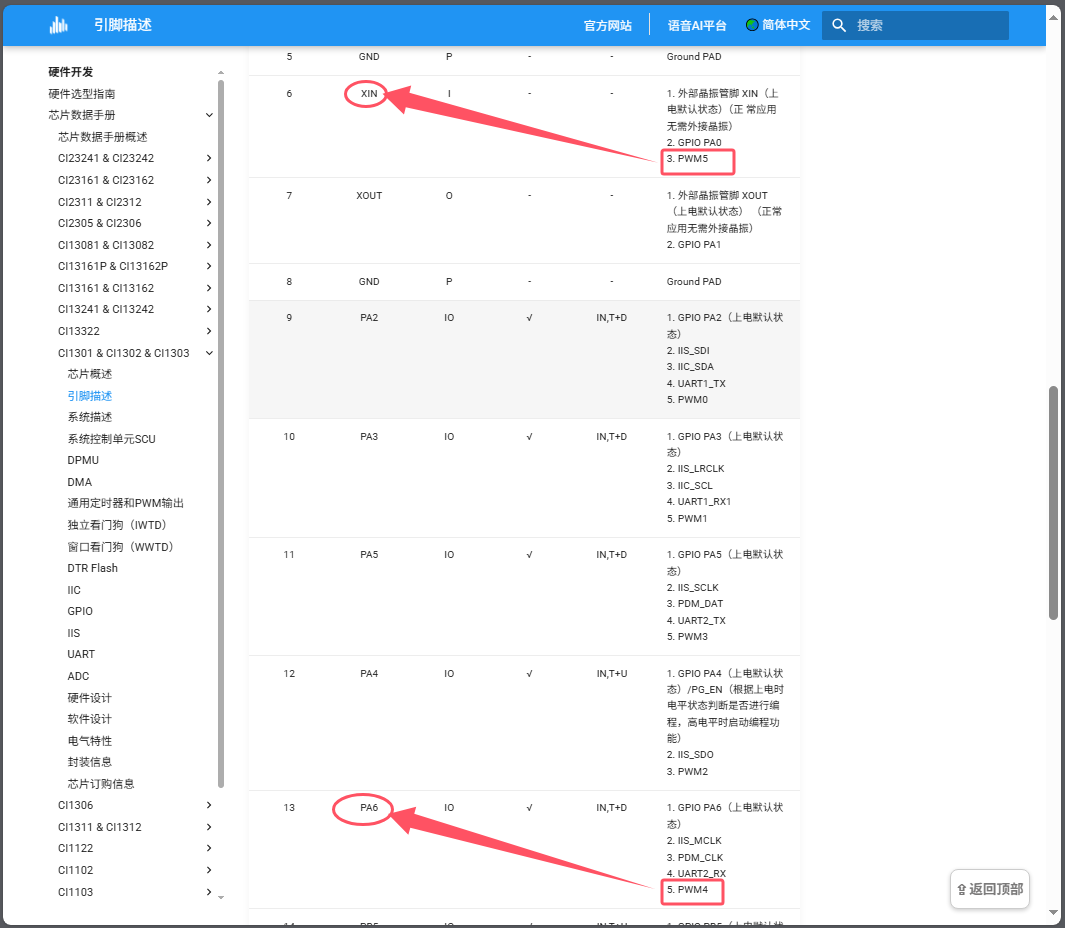

打開啟英泰倫-文檔中心查看開發板套件上CI1302芯片的"芯片引腳功能描述"，找出PWM5和PWM4的引腳名稱，查表得到PWM5的引腳名稱是XIN，PWM4的引腳名稱是PA6。

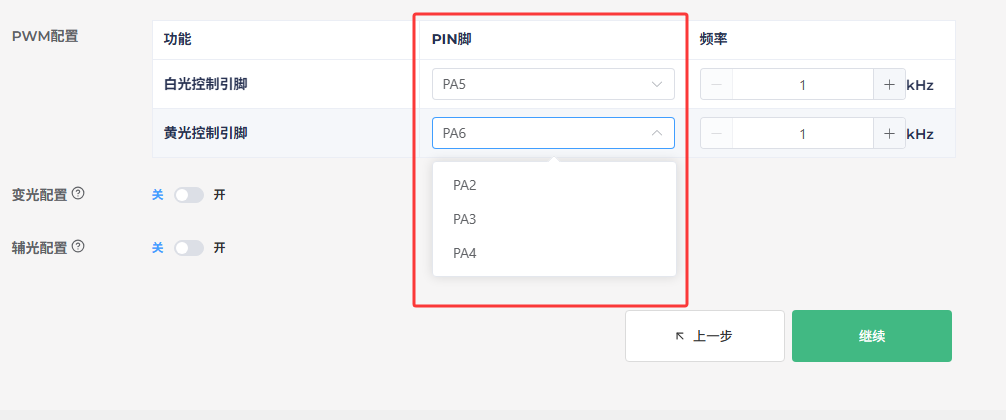

回到語音AI平臺繼續配置，發現PIN腳只有PA2(PWM0)、PA3(PWM1)、PA4(PWM2)、PA5(PWM3)、PA6(PWM4)五個PWM口可以選擇，并沒有XIN(PWM5)引腳可供選擇。

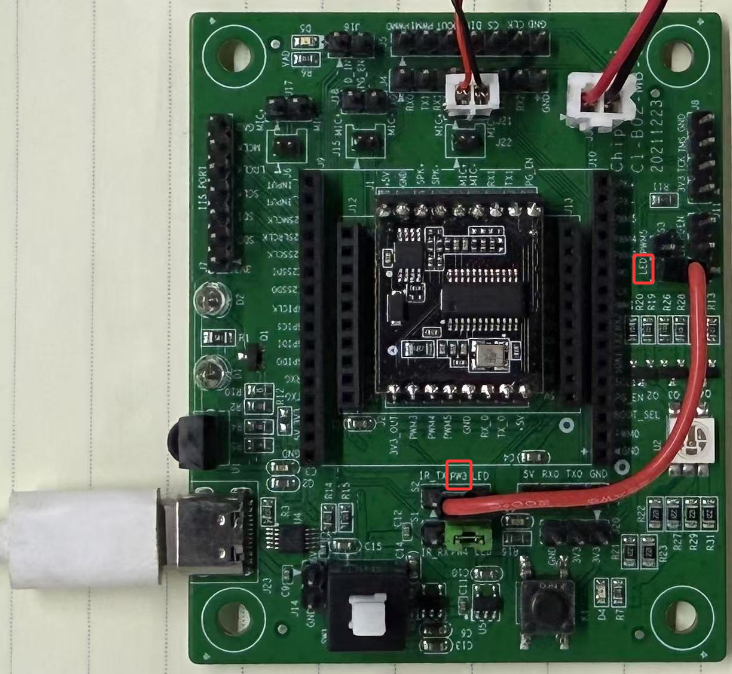

由于"PIN腳"選項中暫無XIN(PWM5)引腳，我們用PA5(PWM3)替代，然后用杜邦線將PWM3連接到代表紅光的LED引腳的排針上。

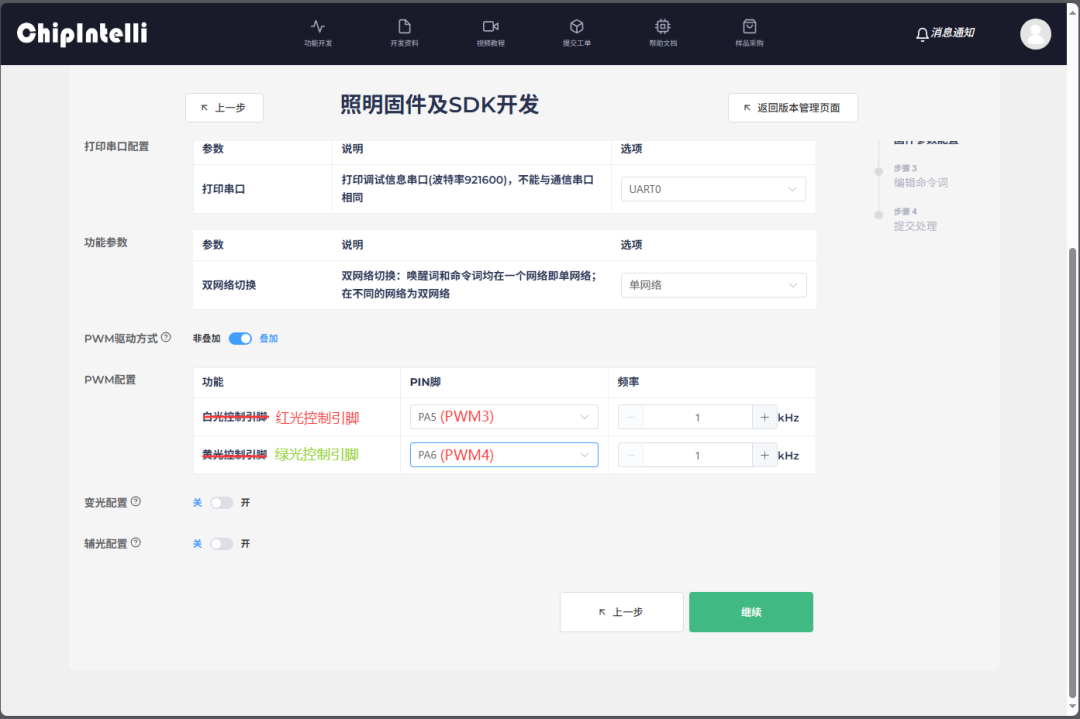

所以，那我們就假定將"功能"中燈光顏色替換掉，白光替換為紅光，黃光替換為綠光，因此這里直接選擇"PA5(PWM3)"和"PA6(PWM4)"，然后點擊"繼續"：

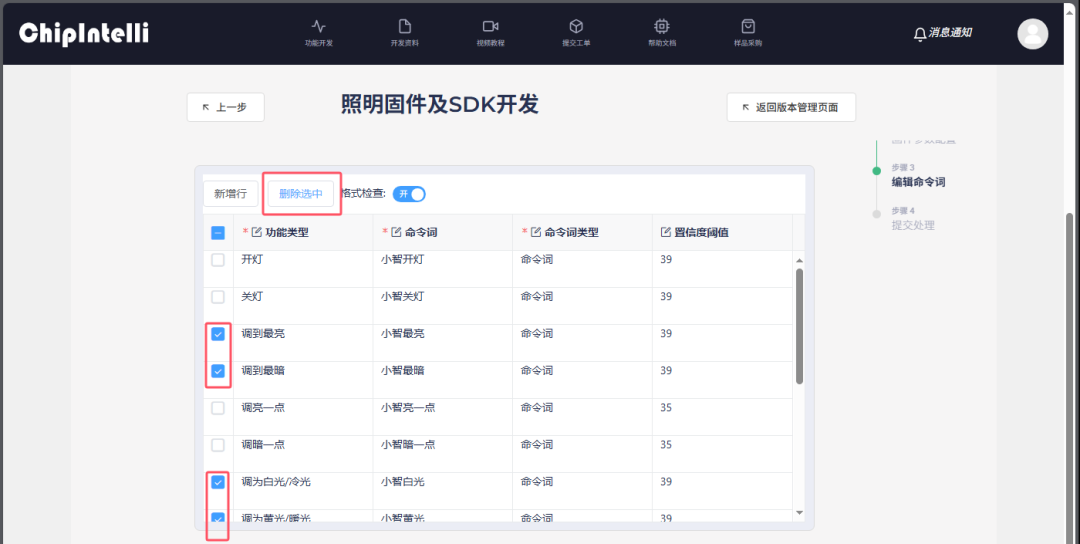

編輯命令詞，勾選不需要的功能，然后點擊"刪除選中"：

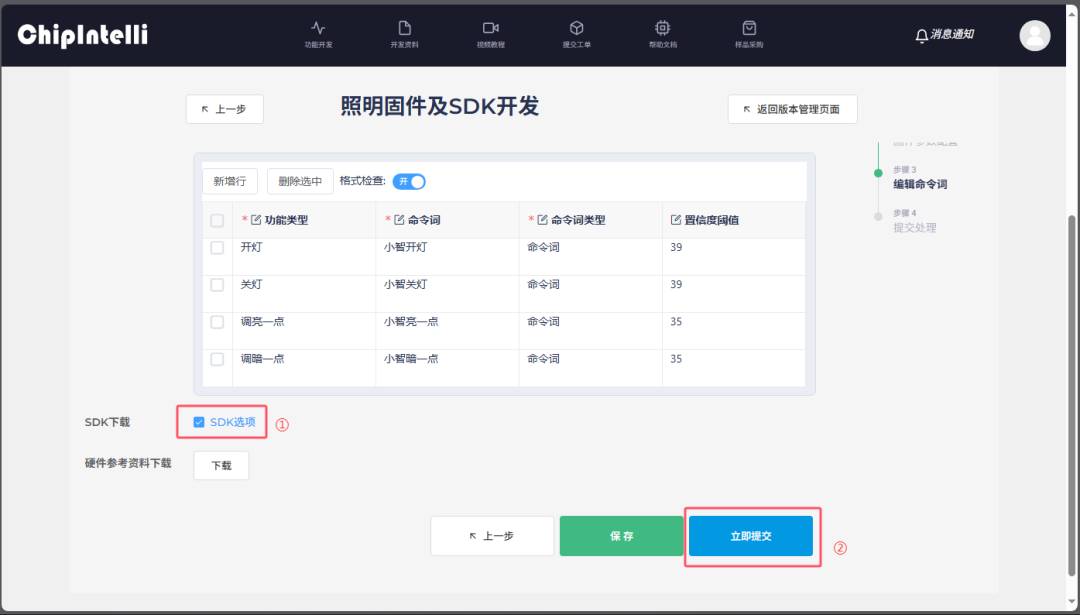

勾選"SDK選項"，然后點擊"立即提交"：

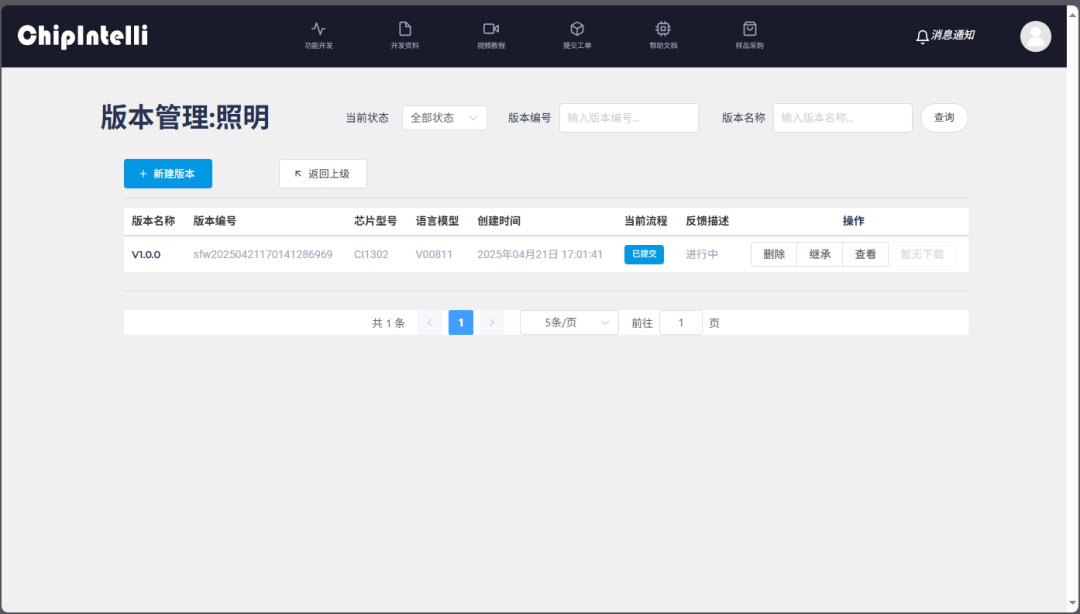

"當前流程"顯示已提交，耐心等待即可......（我用了不到2分鐘）

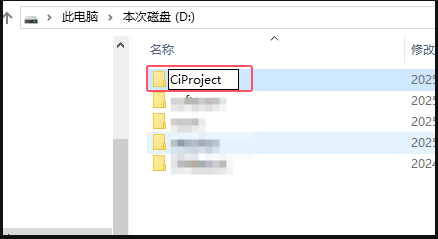

等待間隙，需要?jiǎng)?chuàng)建本地工作目錄，在自己電腦除C盤外的一個磁盤創建"CiProject"文件夾(名字可以自己取)，路徑不要帶中文。

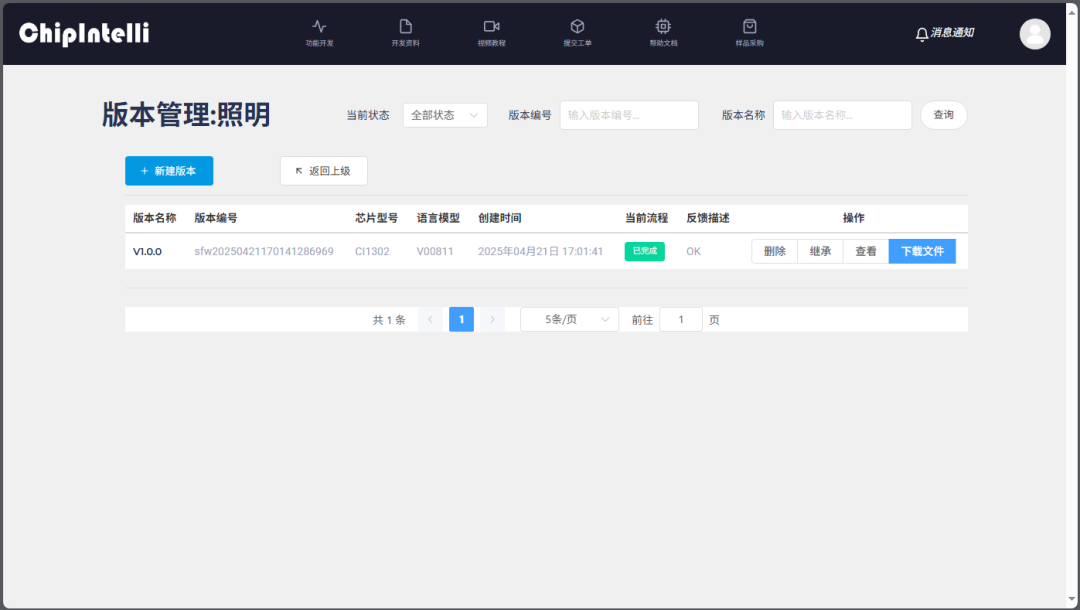

幾分鐘后，網頁會自動刷新當前流程顯示"已完成"，然后點擊"下載文件"將文件保存到"CiProject"文件夾中。

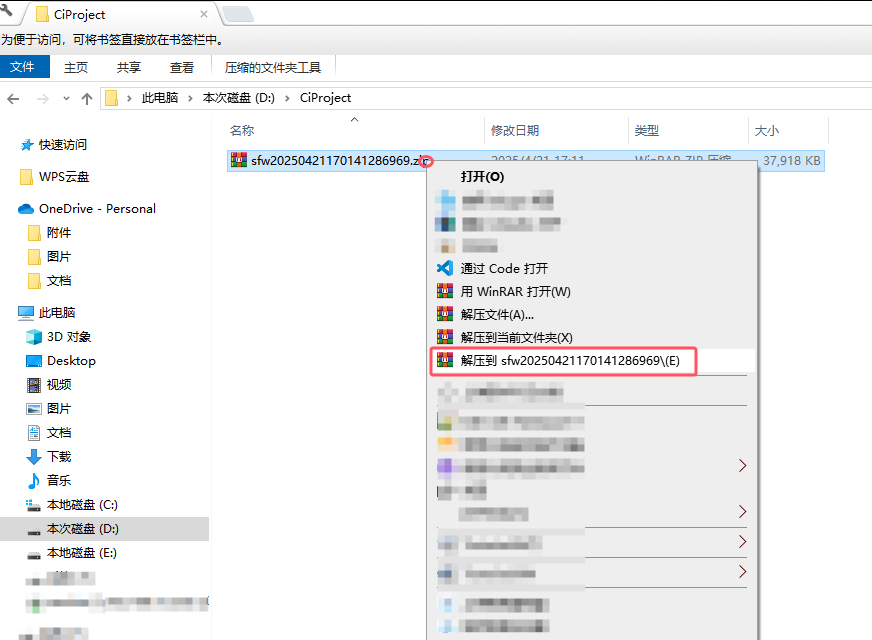

點擊鼠標右鍵，在快捷菜單中?選擇"解壓到sfw......"：

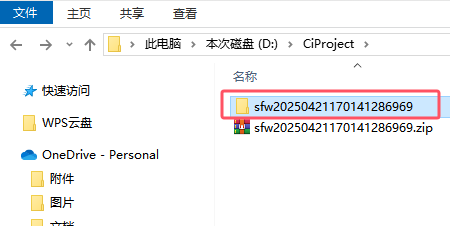

得到包含有"產品固件"和"SDK開發包"的文件夾：

（2）固件下載燒錄

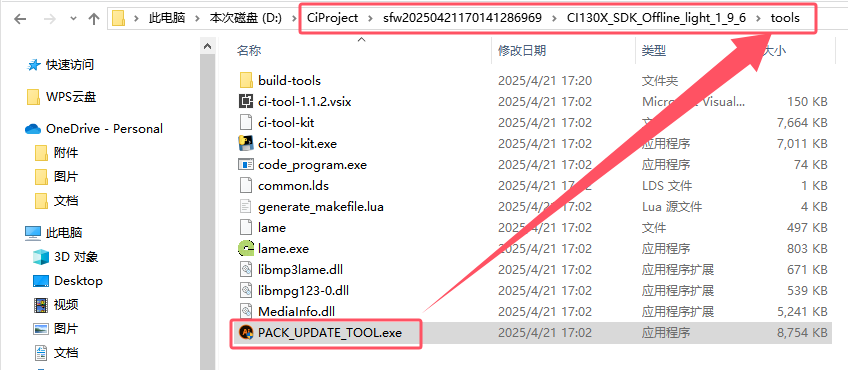

打開"sfw20............"文件夾，進入找到PACK_UPDATE_TOOL.exe固件下載工具：

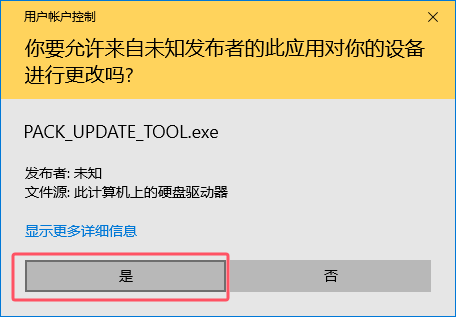

雙擊打開"PACK_UPDATE_TOOL.exe"工具，若有彈窗選擇"是"：

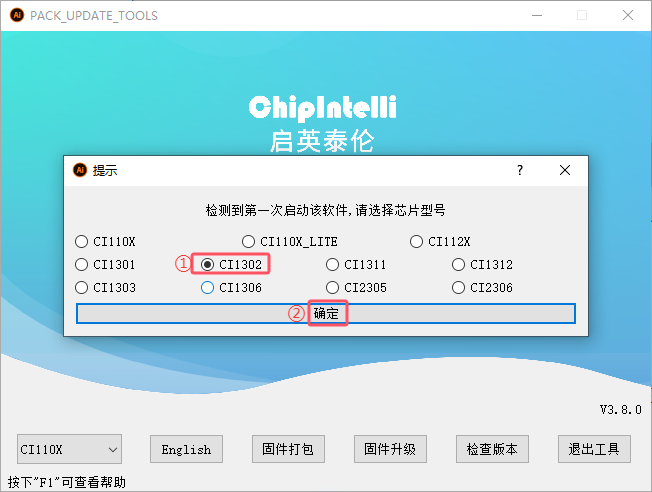

選擇開發版套件搭載的芯片信號CI1302，然后點擊"確定"：

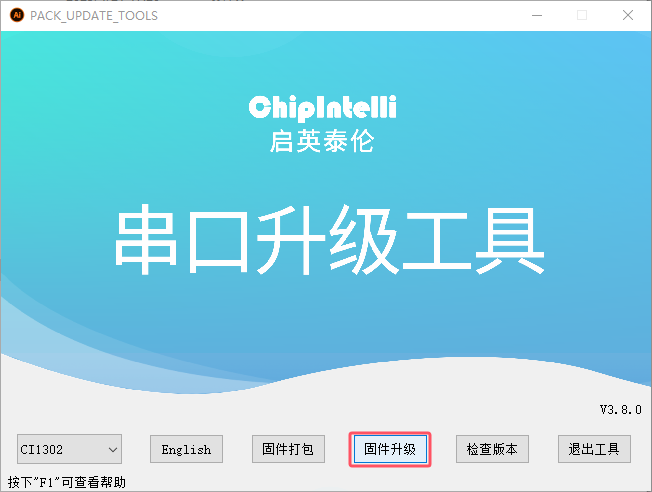

點擊"固件升級"：

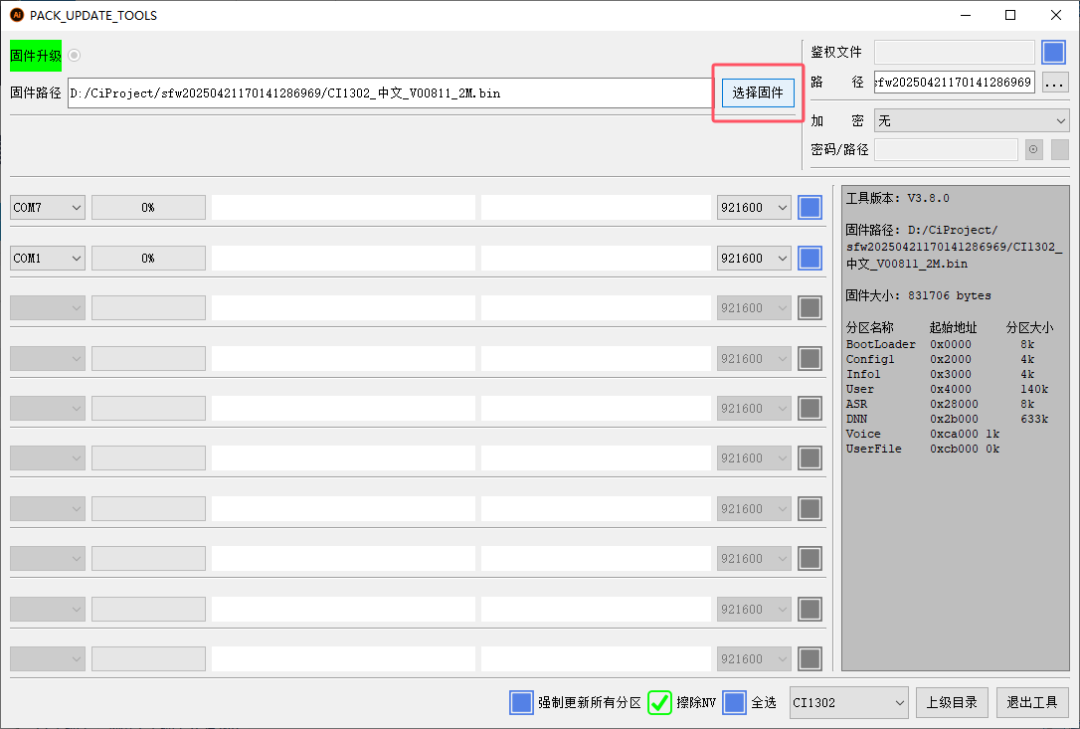

點擊"選擇固件"：

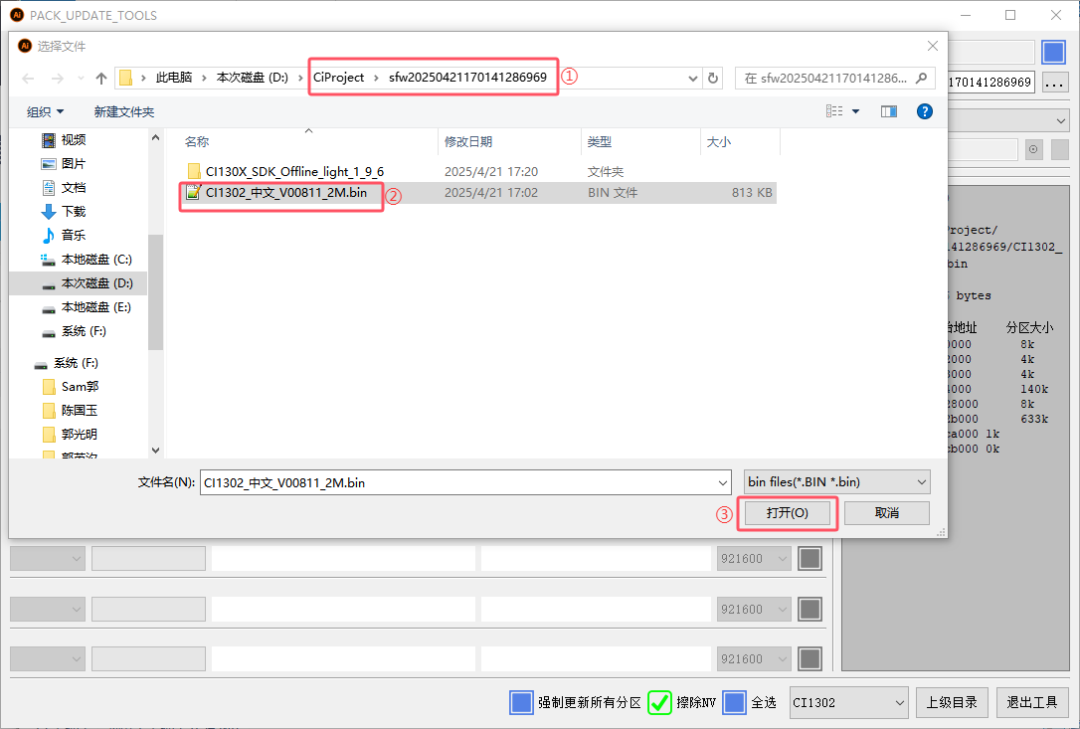

選擇剛剛解壓的文件夾中的固件，點擊"打開"：

檢查type-c數據線是否連接好，確保開發板套件處于斷電狀態；此時電源指示燈應該是熄滅狀態，若是點亮狀態則需要按下電源鍵讓指示燈熄滅：

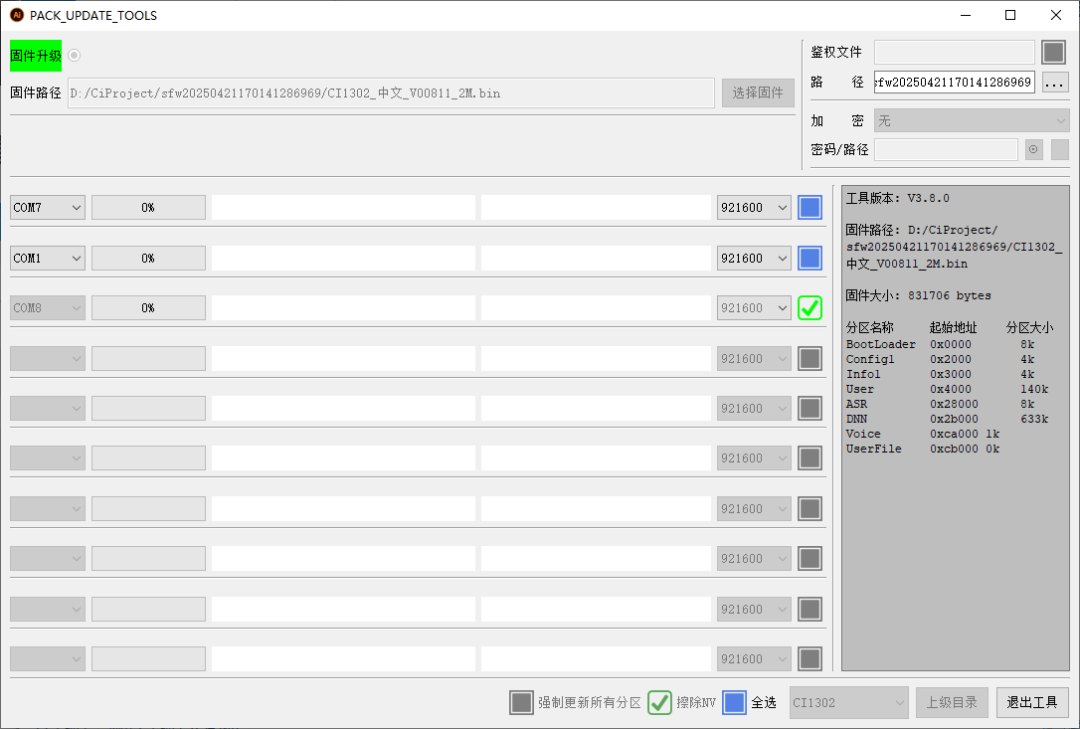

勾選電腦給開發板分配的端口號（我的是COM8），每臺電腦分配的端口號各不相同：

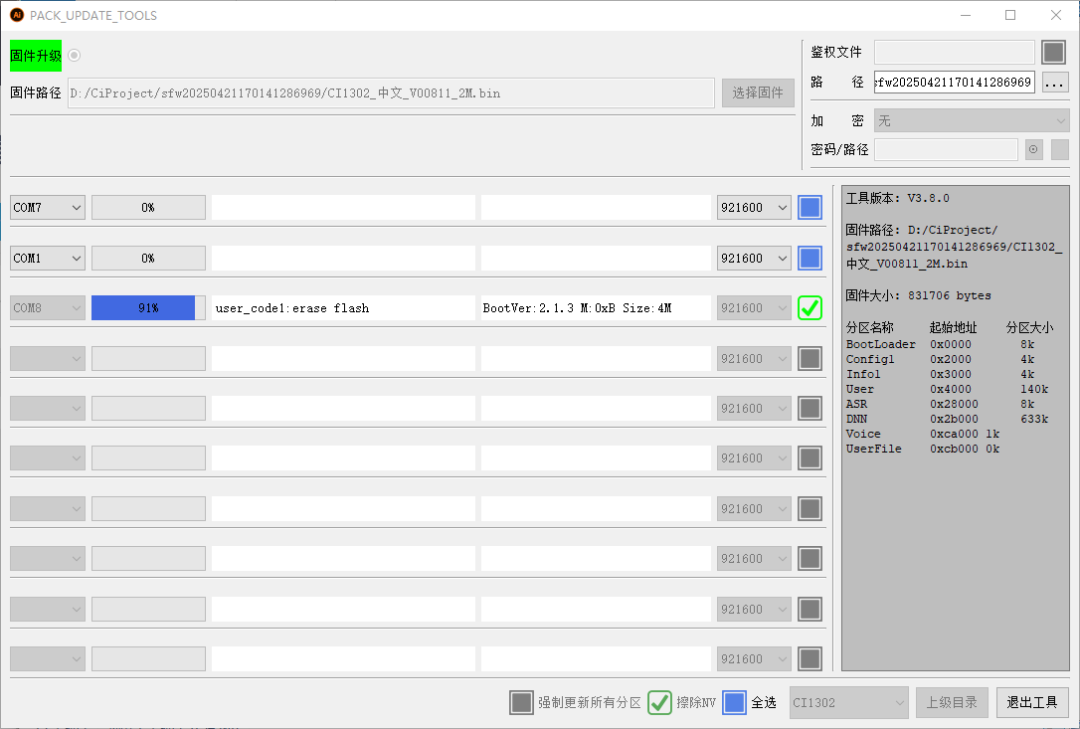

此時按下電源鍵，開發板電源指示燈亮起，固件開始下載（進度條開始滾動）：

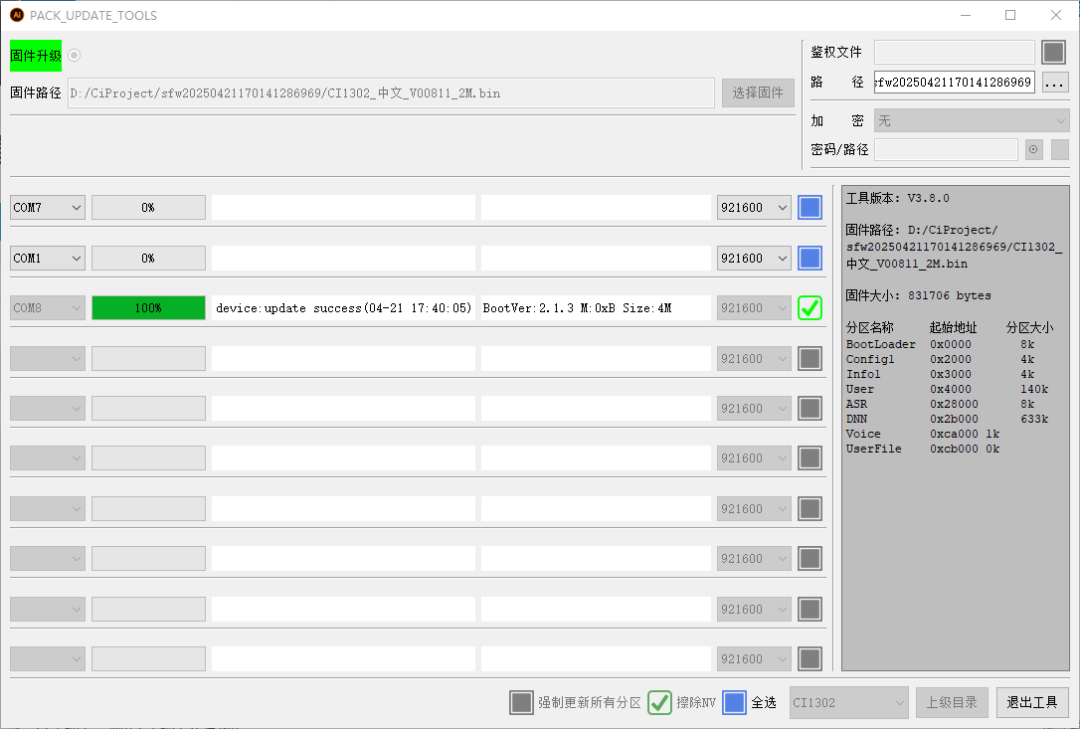

當顯示"device:update success（...........）"時，表示固件已經下載完畢了：

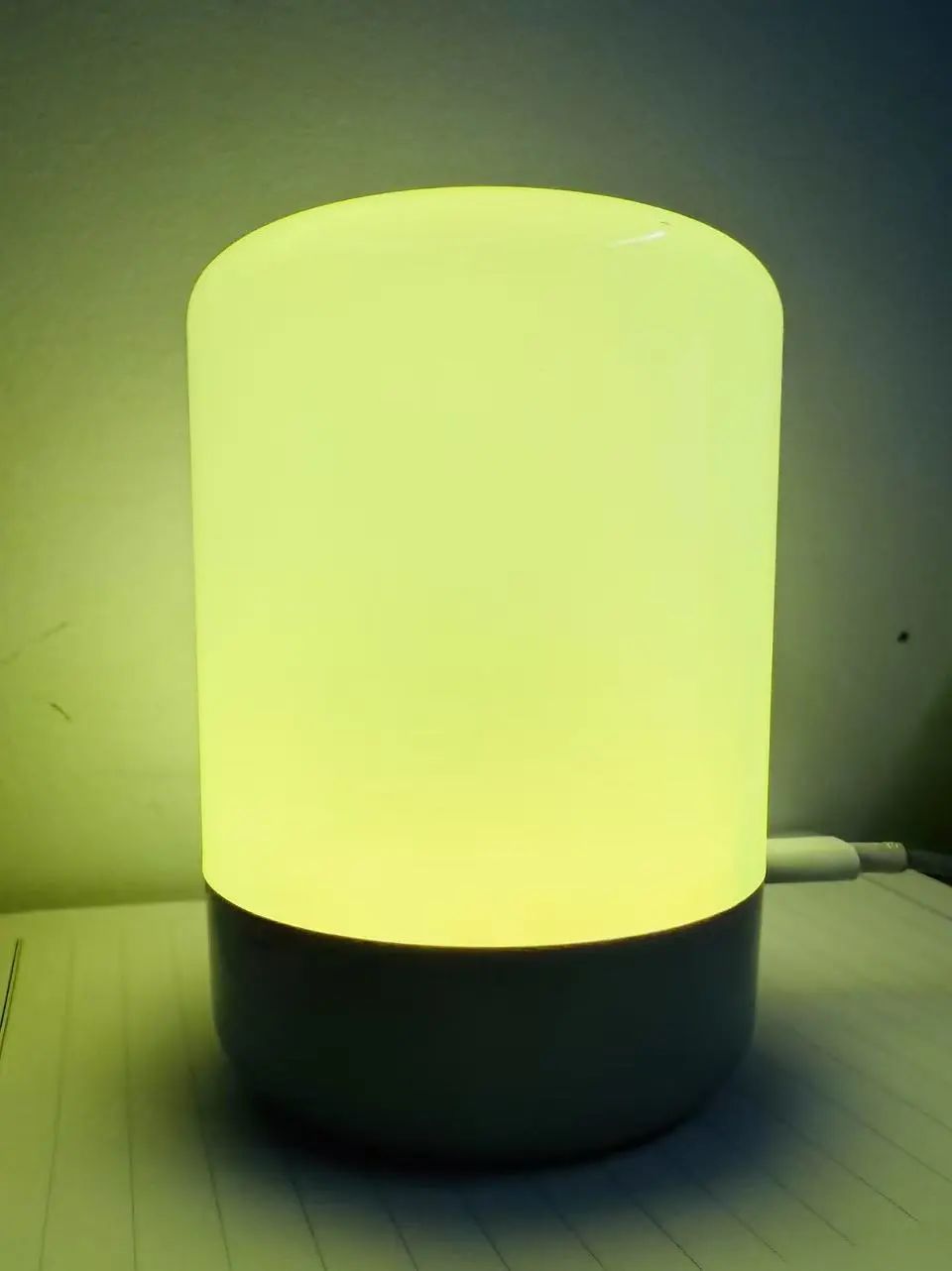

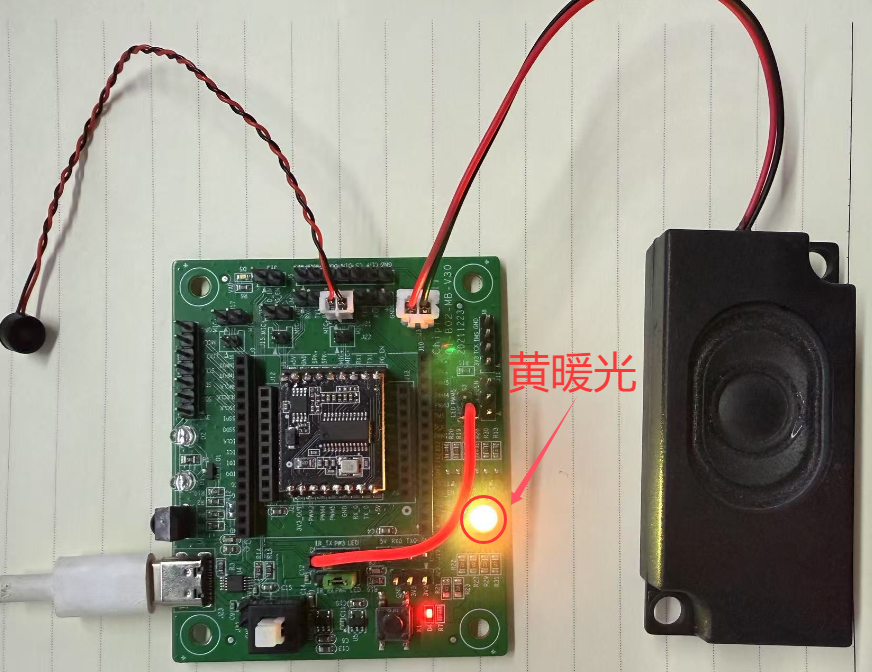

此時，三色LED燈會亮起，呈現黃色光芒。哇，金色傳說?。?！

04

裝機與測試

應該是考慮到家居環境夜晚使用，這個方案沒有做播報音，那我們把開發板套件喇叭拔下來。

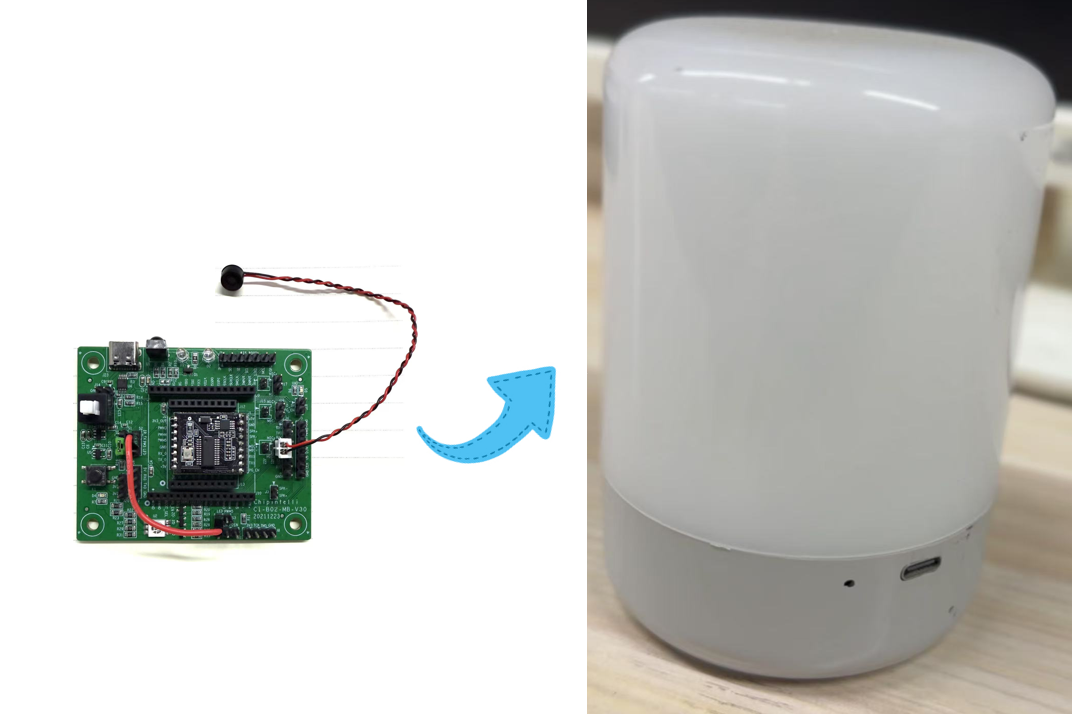

將開發板放到這個小夜燈里面進行測試，我給小夜燈開了個小孔，用于拾音。

05

成品展示與總結

（1）成品展示

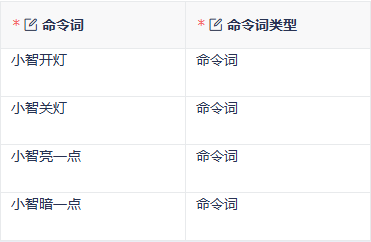

選中生效的命令詞如下：

不需要喚醒，直接說"小智開燈"，OK！成功點亮。"小智關燈"、"小智亮一點"、"小智暗一點"都沒問題。

（2）總結

初次邂逅 CI1302 芯片時，它強勁的性能介紹瞬間讓我 "心動種草"，腦海中當即勾勒出用它打造智能語音控制小夜燈的溫馨畫面 ------ 深夜無需摸黑找開關，輕聲呼喚便能點亮柔和燈光，生活該多便捷愜意。本以為這樣前沿的芯片開發起來必定困難重重，不僅技術門檻高，開發周期也會相當漫長，甚至做好了熬夜攻堅、反復調試的準備?？僧?dāng)真正著手開發，才發現從方案構思到功能實現，整個流程如行云流水般順暢，每個環節都暗藏驚喜，原以為復雜的技術難題被其人性化設計與強大功能逐一化解，漫長的開發周期也在高效體驗中大幅縮短，這份 "絲滑" 著實令人欣喜不已。

最讓我意外的是啟英泰倫的語音AI平臺，不用寫代碼就能開發，還有特別詳細的教程和資料。我這種零基礎的小白，跟著步驟走居然也能把項目做出來！在接線、編程的時候，我一點點搞懂了語音控制到底是怎么實現的，感覺自己對智能硬件的認識又進了一步。

現在看著喊句話就能亮起的小夜燈，心里特別有成就感！這可不只是一個會聽指令的燈，更是把想法變成現實的成果。以后我還想試試用這個技術開發更多好玩的東西，要是我的經驗?zāi)軒偷狡渌肴腴T的朋友，那就再好不過了！咱們一起探索語音開發，做出更多有趣的智能產品！
