“Seth Hillbrand 在 KiCon US 2025 上為大家介紹了 KiCad 的規則系統，并詳細講解了自定義規則的設計與實例。”

演講主要圍繞加強 KiCad 中的自定義設計規則展開，重點探討了那些復雜卻強大的特性。由于這些規則本質上是基于文本表達的，需要用戶細致入微的理解。演講的核心目標是引導用戶有效實施這些規則，從而規避布線問題、提升制造良率，并優化設計流程。

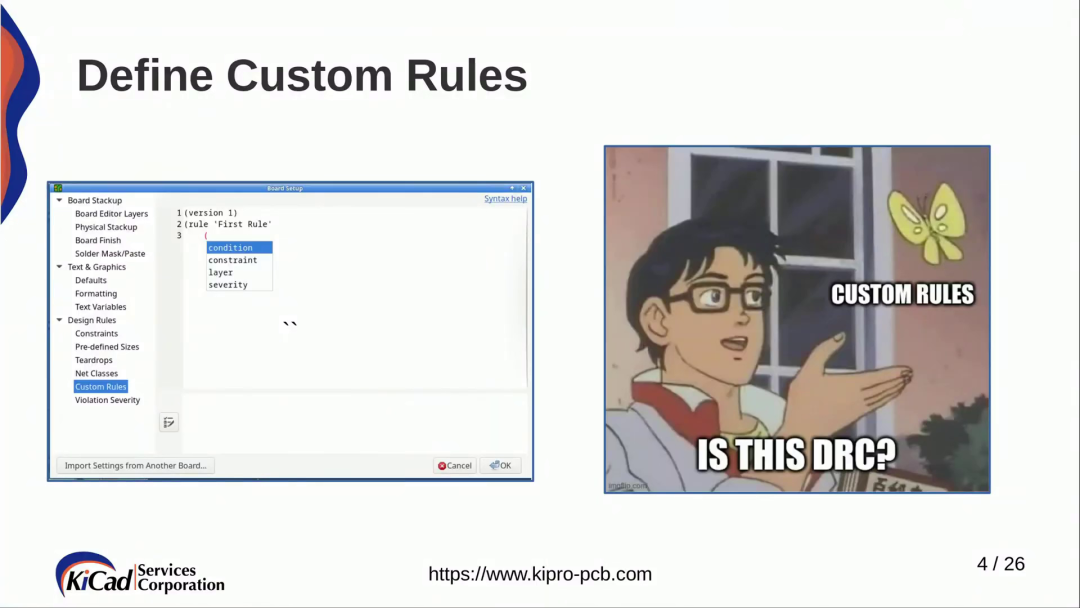

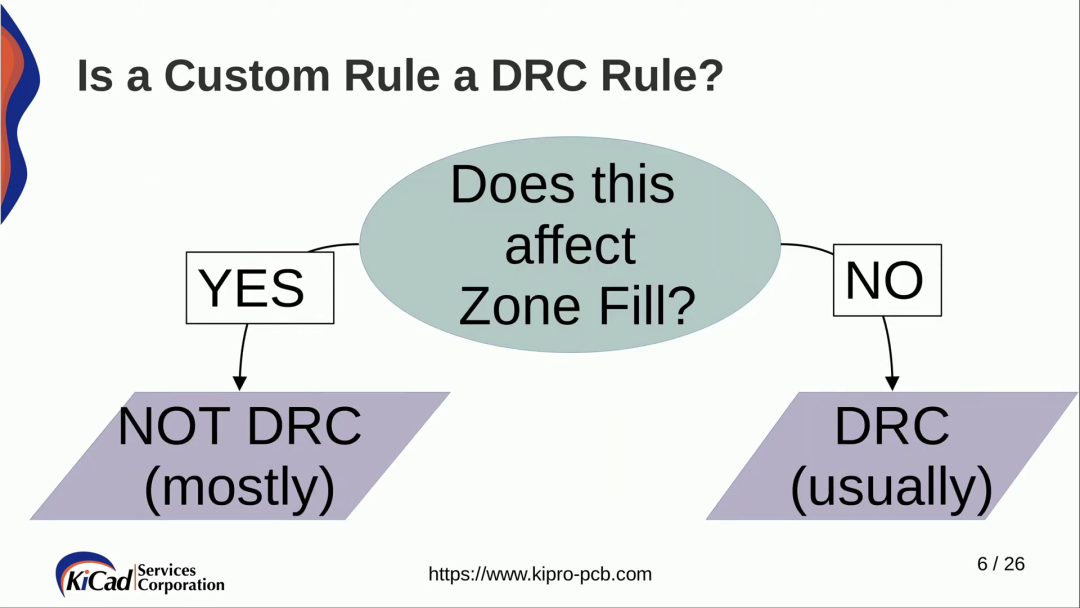

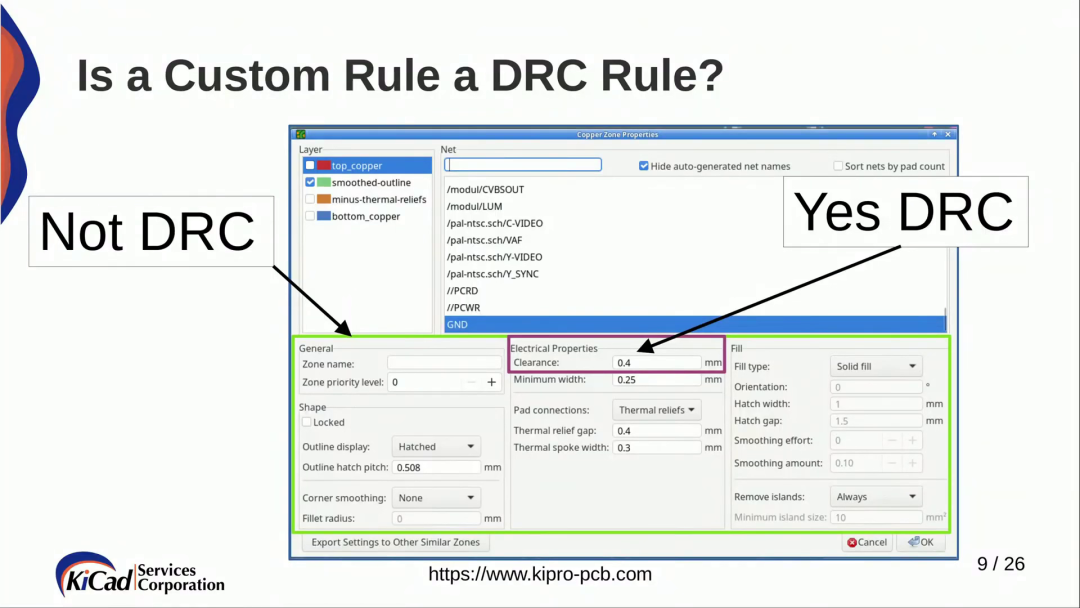

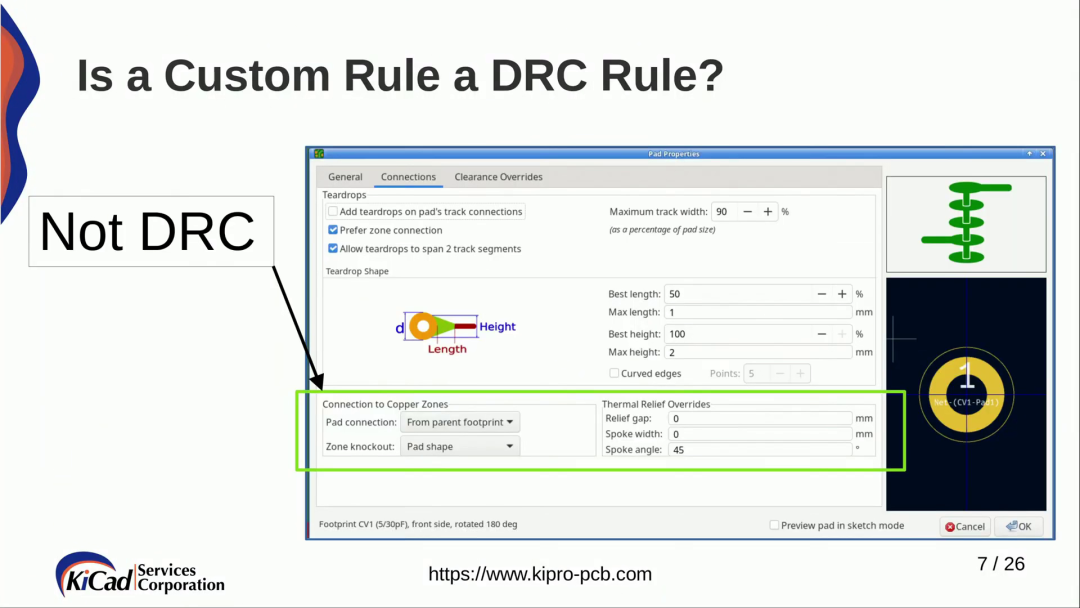

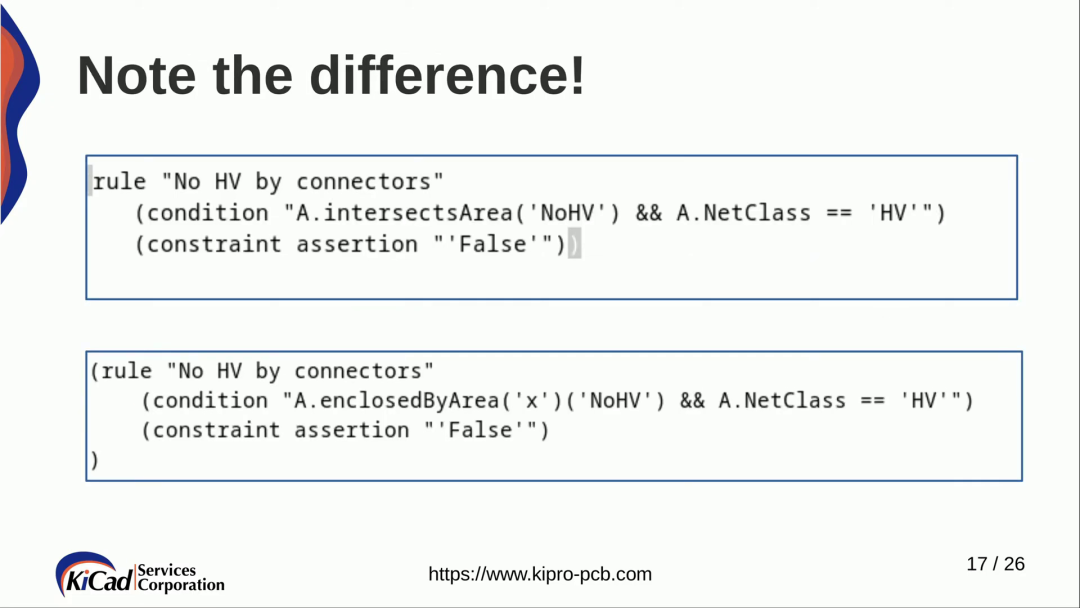

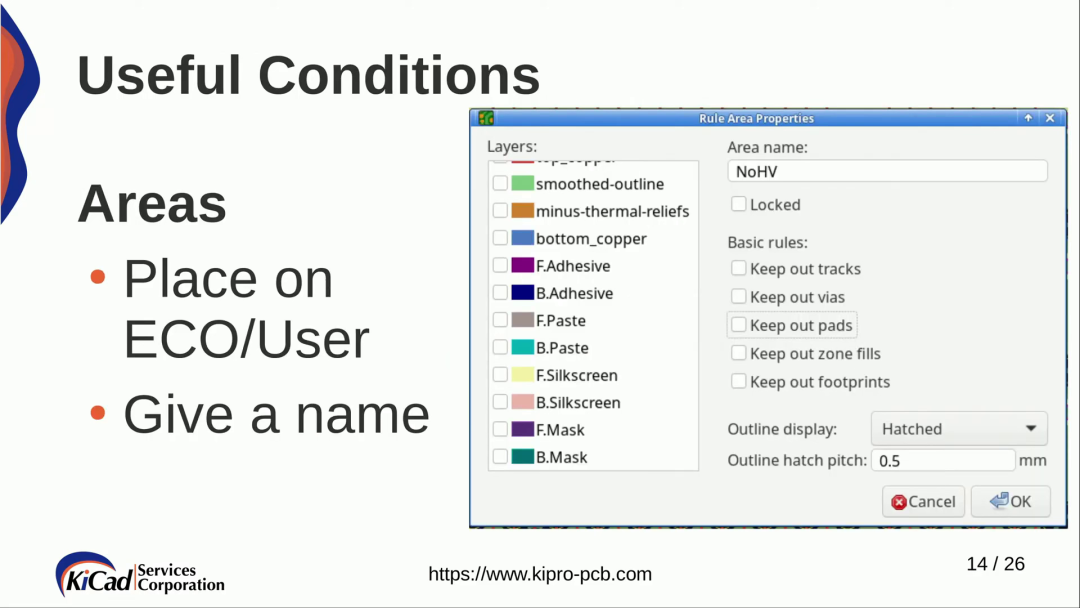

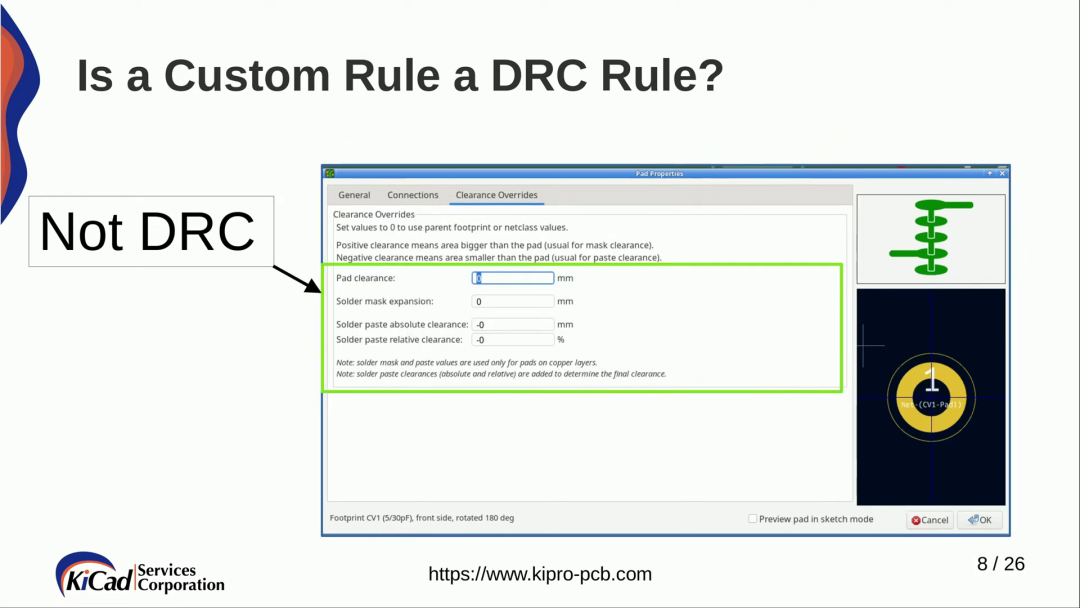

討論始于對自定義設計規則的定義，強調了這些規則是在 KiCad 8 和 9 版本中引入的，并且它們既可以影響設計規則檢查 (DRC)，也可以獨立于DRC 參數運行。他通過一個決策流程圖來區分影響 DRC 的自定義規則（例如違反間隙規則）和不影響 DRC 的規則（例如敷銅區的調整）。雖然某些規則可能不會直接在 DRC 檢查中體現，但在重新計算敷銅區域時，這些規則的效果會顯現出來。

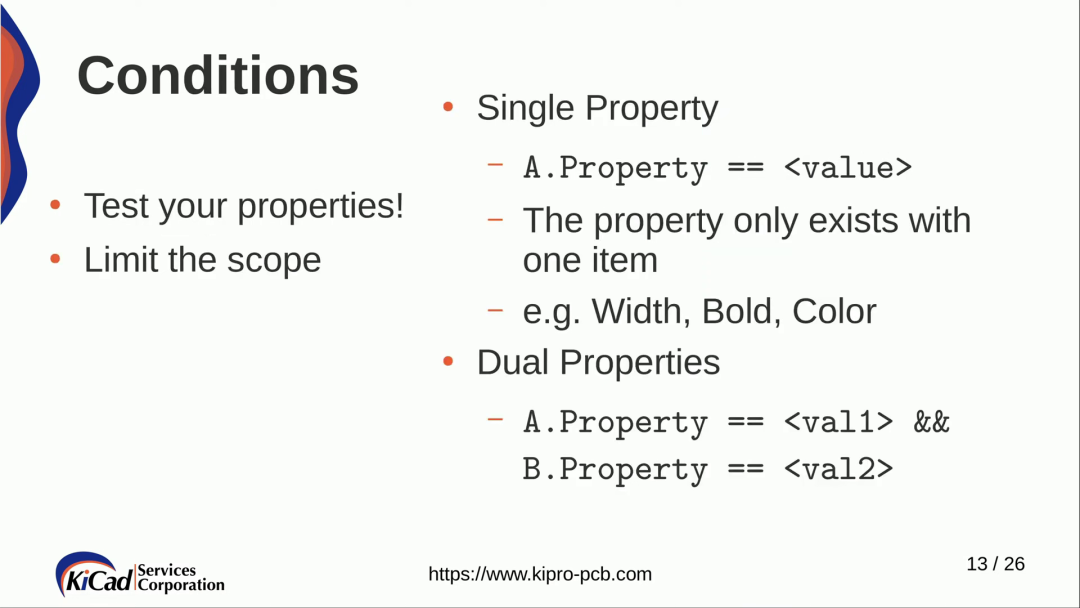

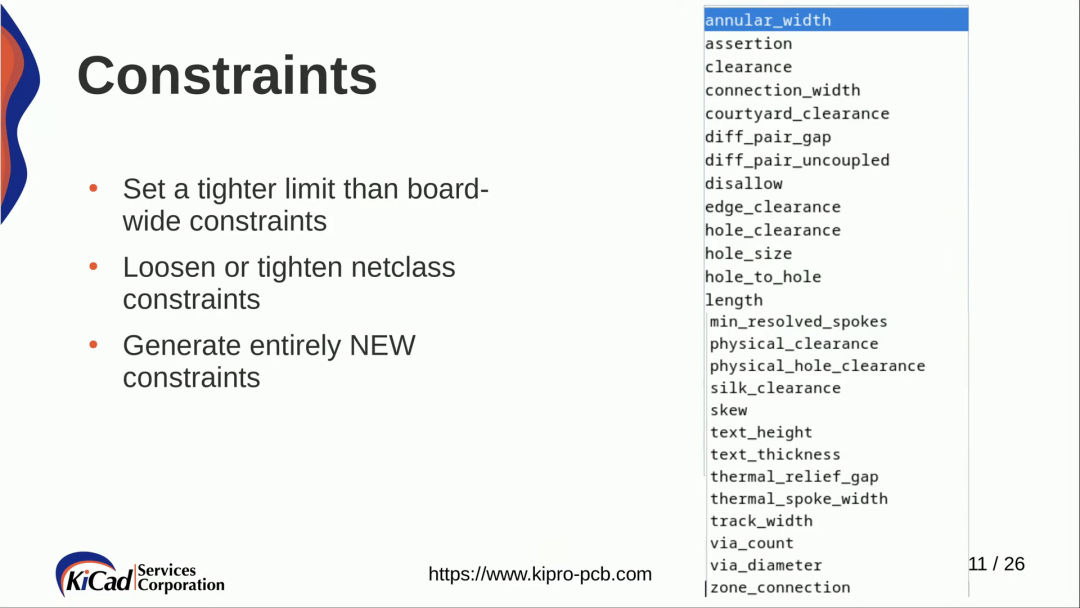

演講深入探討了自定義規則的結構，即包含約束條件 (Constraints)和應用條件 (Applications/Conditions)兩個部分。這解釋了約束如何覆蓋默認行為，以及如何利用應用條件來有選擇性地應用這些規則。此外，還討論了規則的優先級體系，明確了從板級設置約束到網絡類別間距約束的應用層級。

演講特別強調了實用范例，展示自定義規則如何應對各種設計挑戰，例如：

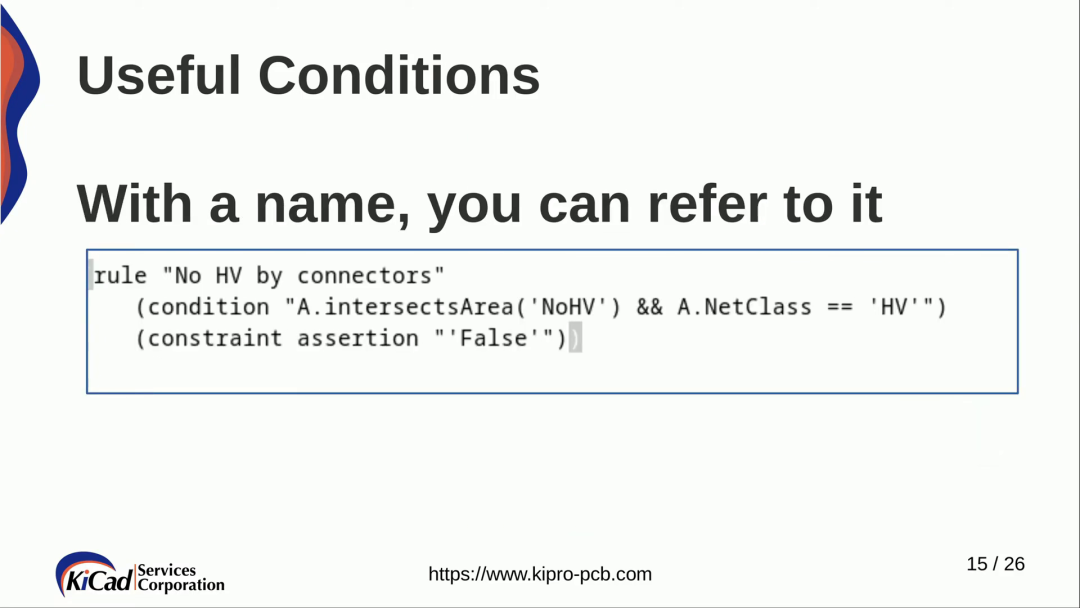

• 高壓區域周圍的間隙保持

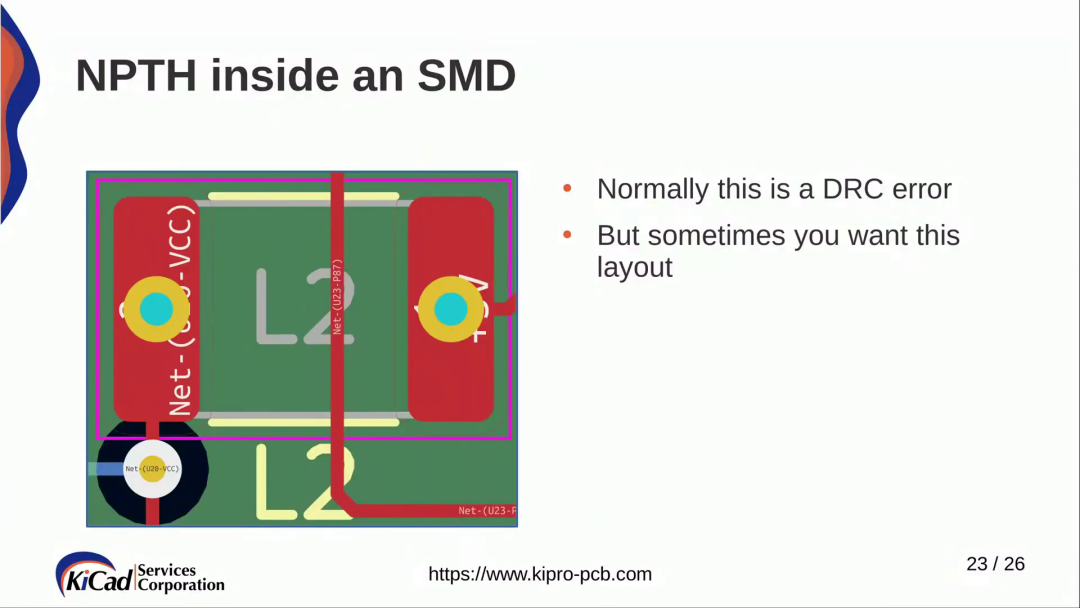

• SMD 焊盤上非布導通孔 (NPTH) 的管理

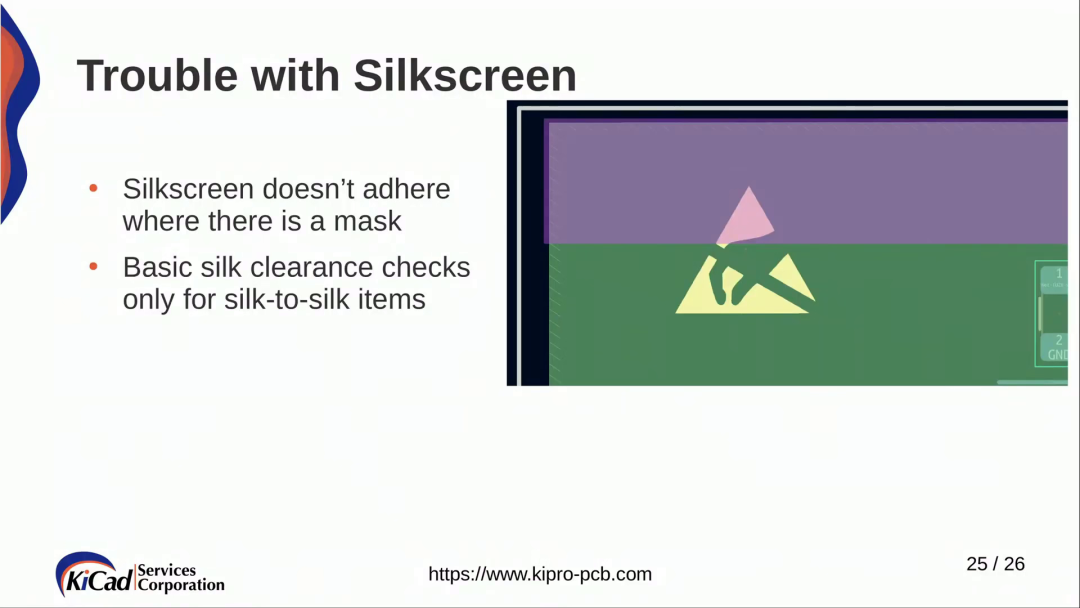

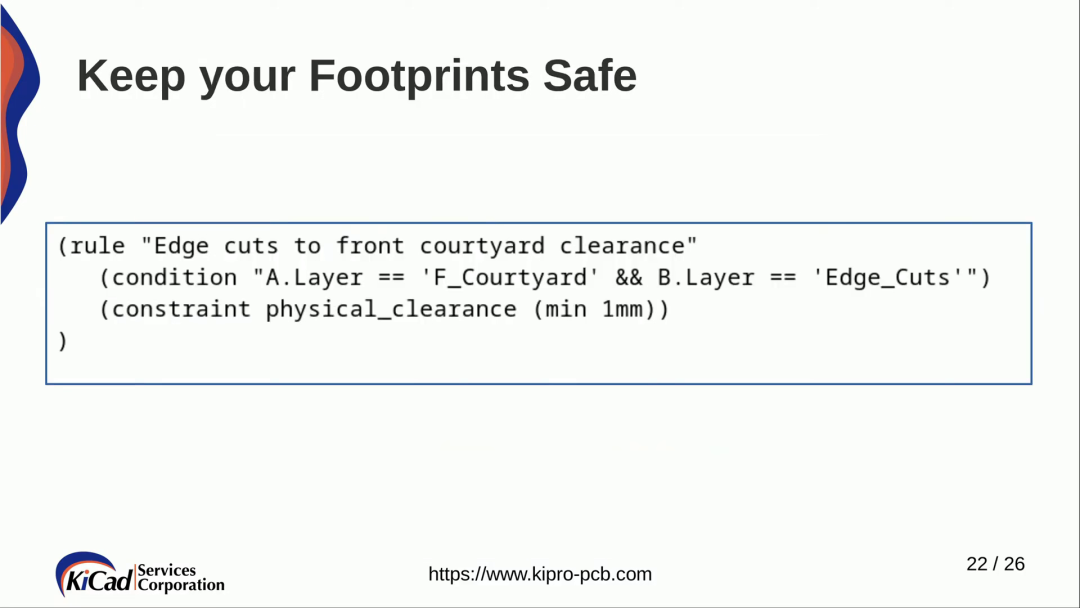

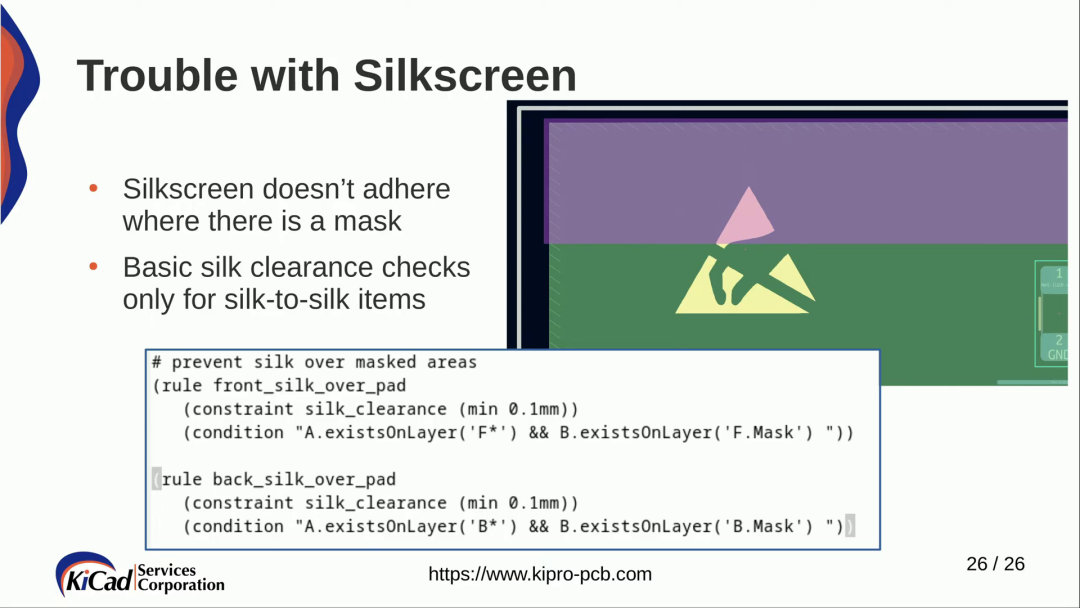

• 對絲印層位置進行嚴格限定

他還展示了自定義規則的其他實用價值，例如：

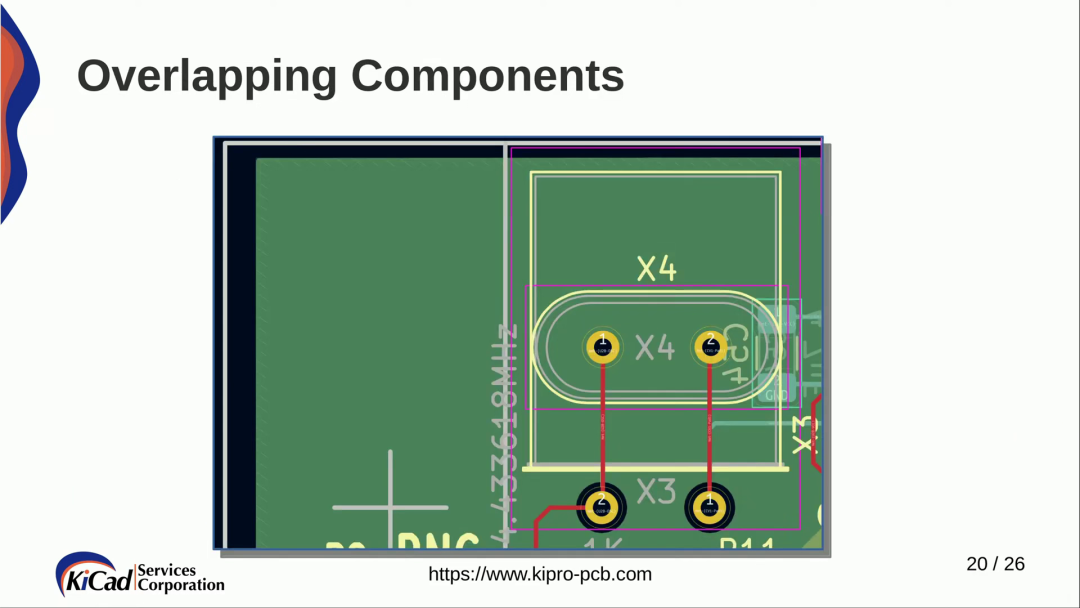

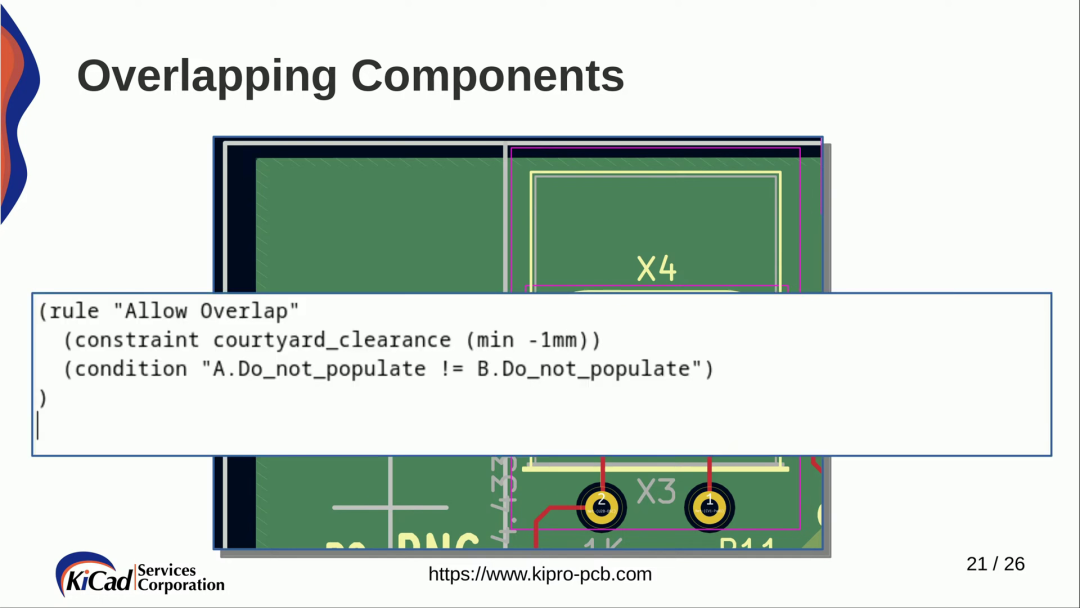

• 確保元件間距
• 維持物理對象到板邊的安全距離
• 實現特定設計變體

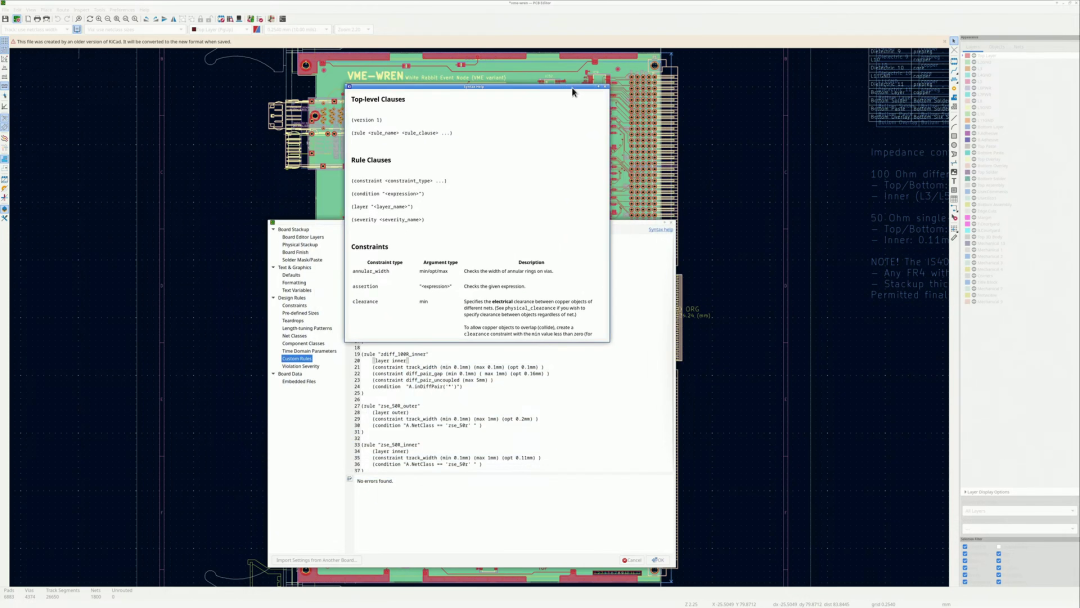

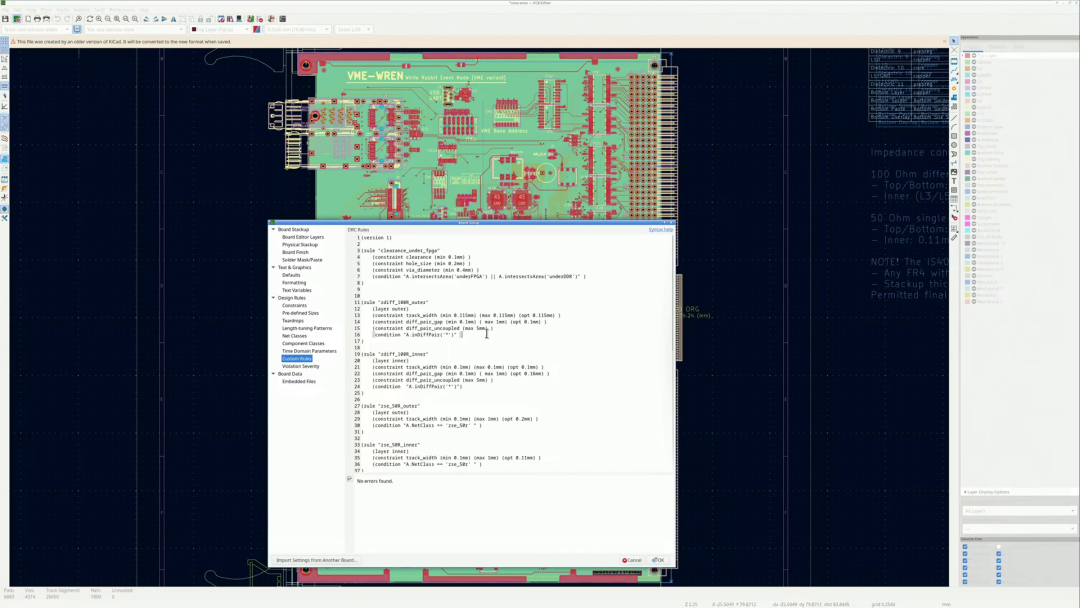

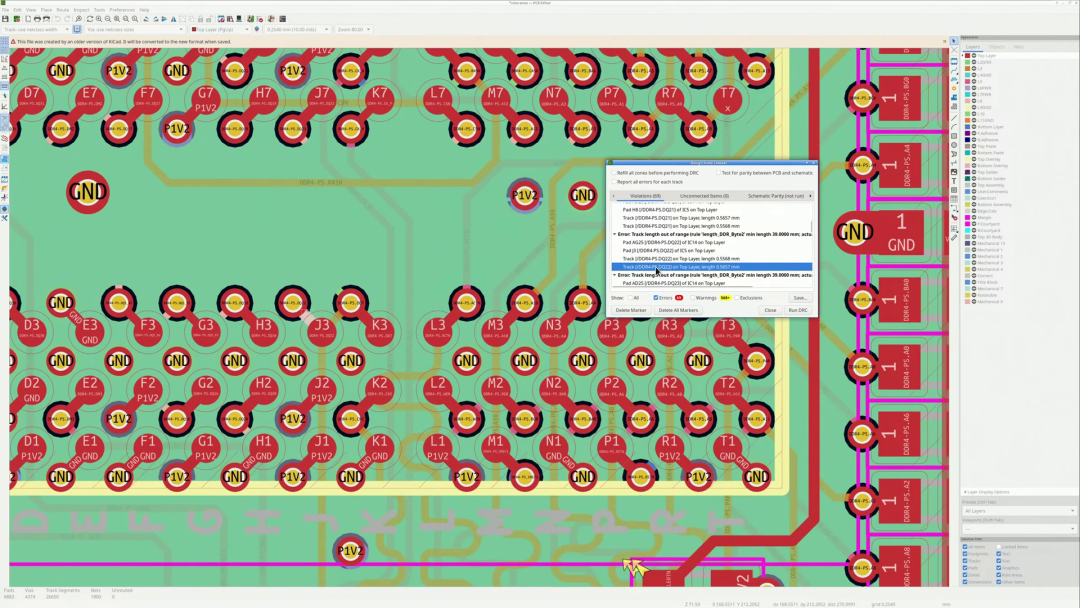

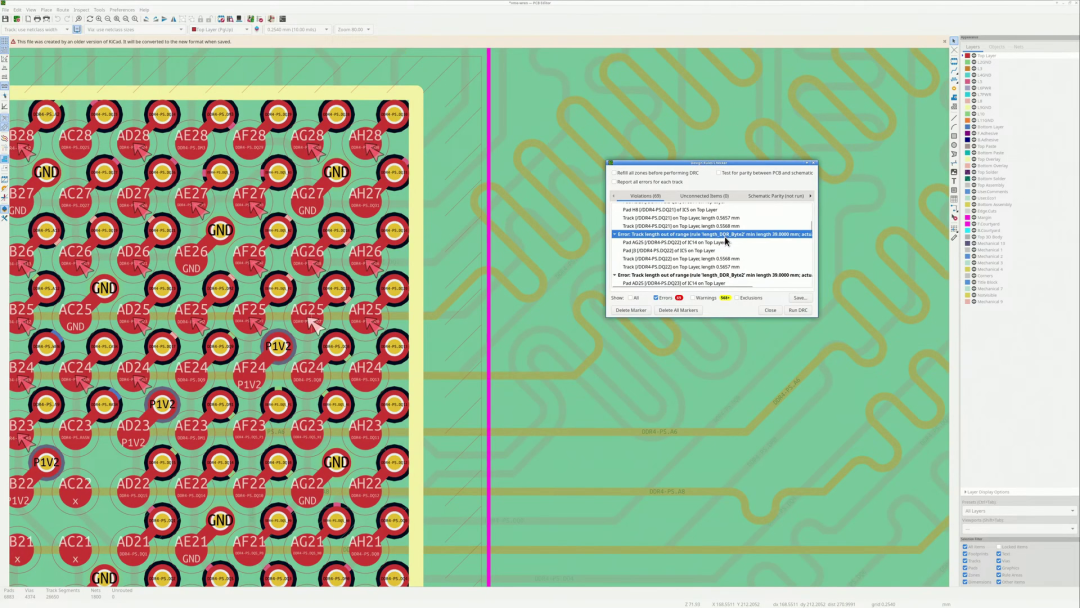

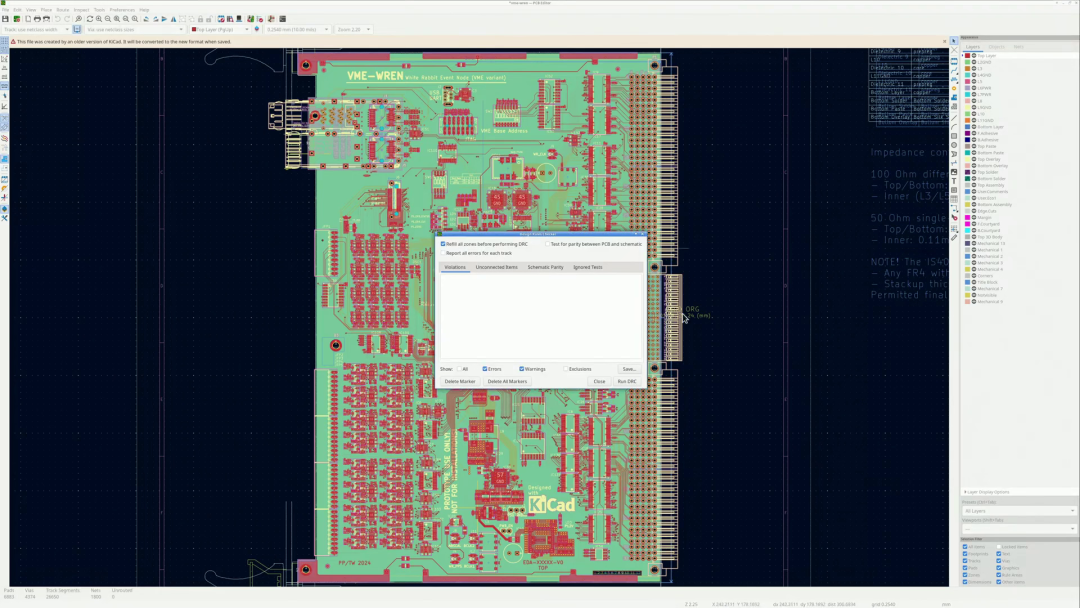

演講著重推薦了 KiCad 內置的“語法幫助”功能，將其視為用戶的寶貴資源。最后，通過展示基于歐洲核子研究中心 (CERN) 的復雜電路板設計的實操演示，直觀地展示了這些概念在實際中的具體應用。
