TPS624xx-Q1 系列器件是同步雙通道降壓直流/直流轉換器，適用于高級駕駛員輔助系統 （ADAS） 等汽車應用。它們提供兩個獨立的輸出電壓軌，由標準 3.3V 或 5V 電壓軌供電，具有固定輸出電壓，專為 ADAS 攝像頭模塊中的 CMOS 成像器或串行器-解串器供電而優化。

EasyScale? 串行接口允許在作期間修改輸出電壓。固定輸出電壓版本 TPS624xx-Q1 支持用于低功耗處理器的單引腳控制簡單動態電壓調節。
*附件：tps62423-q1.pdf

TPS624xx-Q1 系列器件在 2.25MHz 固定開關頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將 MODE/DATA 引腳拉高來強制器件進入固定頻率 PWM 模式。關斷模式將電流消耗降低至 1.2μA（典型值）。這些器件允許使用小型電感器和電容器來實現小尺寸解決方案。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 高效率 — 高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輸出電流 TPS62406-Q1 1000 mA/400 mA
• 輸出電流 TPS62407-Q1 400 mA/600 mA
• 輸出電流 TPS62422-Q1 1000 mA/600 mA
• 輸出電流 TPS62423-Q1 800 mA/800 mA
• 輸出電流 TPS62424-Q1 800 mA/800 mA
• 固定輸出電壓
• EasyScale? 可選單引腳串行接口
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個轉換器的典型靜態電流為 32μA
• 100% 占空比，實現最低壓差

參數

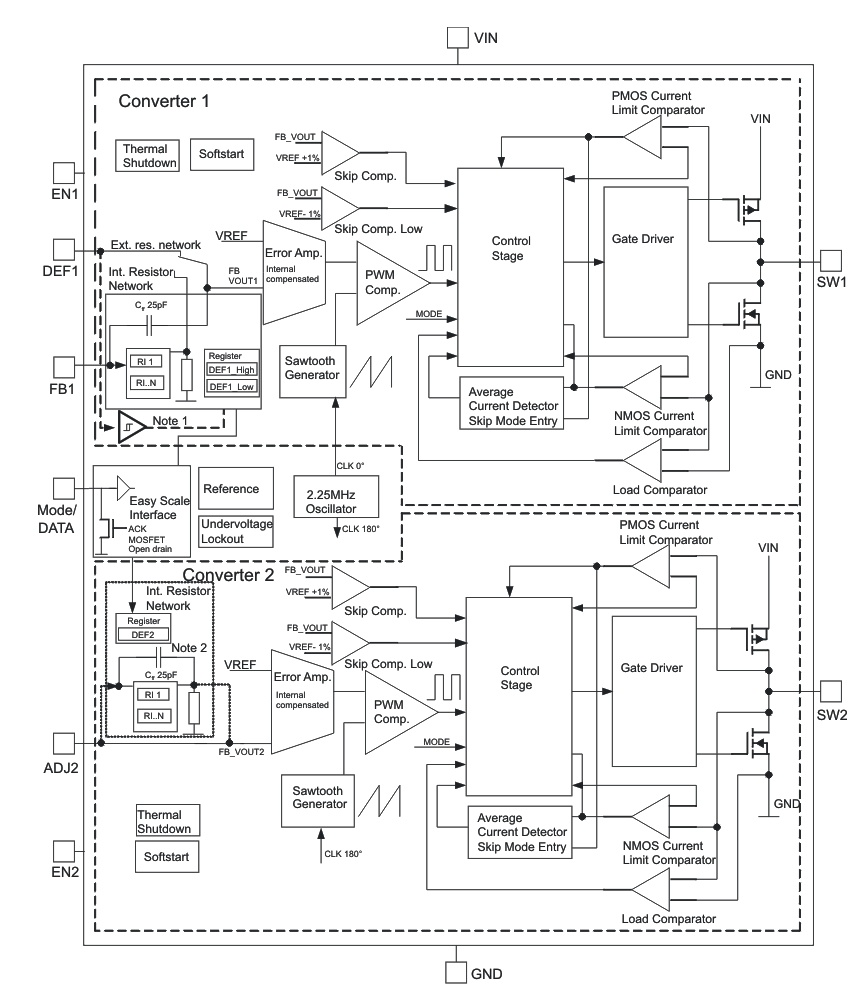

方框圖

1. 主要特性

• ?汽車級應用?：專為汽車應用設計，符合AEC-Q100標準，可在-40°C至125°C的寬溫度范圍內工作。
• ?雙路輸出?：提供兩個獨立的同步降壓DC-DC轉換器，支持固定輸出電壓，適用于多種電源需求。
• ?高效率?：最高效率可達95%，有助于降低系統功耗。
• ?固定頻率操作?：以2.25MHz的固定頻率工作，便于濾波設計。
• ?輕載模式?：在輕載條件下自動進入節電模式，維持高效率。
• ?動態電壓調整?：支持通過EasyScale?一引腳串行接口在運行時調整輸出電壓。

2. 應用領域

• ?汽車點煙器電源調節器?
• ?ADAS攝像頭模塊?
• ? 后視鏡替換（CMS） ?
• ?信息娛樂和儀表板系統?

3. 功能描述

• ?同步降壓轉換?：采用同步整流技術，提高轉換效率并減少熱量產生。
• ?180°相位差操作?：兩個轉換器相位差180°，減少輸入電流紋波。
• ?多種保護機制?：包括過流保護、短路保護、熱關斷和欠壓鎖定，確保設備安全。
• ?EasyScale接口?：支持動態電壓調整，提高設計的靈活性。
• ?模式選擇?：可通過MODE/DATA引腳選擇固定頻率PWM模式或節電模式。

4. 封裝與引腳

• ?封裝類型?：10引腳VSON封裝，適合高密度PCB布局。
• ?關鍵引腳?：包括輸入電壓（VIN）、使能引腳（EN1、EN2）、模式/數據引腳（MODE/DATA）、反饋引腳（FB1、FB2）等。

5. 設計考慮

• ?輸出電壓設置?：通過DEF_1引腳或EasyScale接口設置輸出電壓。
• ?外部元件選擇?：根據輸出電流和紋波要求選擇合適的電感和電容。
• ?PCB布局?：遵循數據手冊中的布局建議，確保低阻抗接地路徑，減少噪聲干擾。

6. 性能指標

• ?高效率?：在整個負載范圍內保持高效率。
• ?低紋波與噪聲?：采用先進的控制算法，降低輸出電壓紋波和噪聲。
• ?快速瞬態響應?：支持快速負載瞬態響應，確保系統穩定性。

7. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、應用曲線等關鍵信息。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

8. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 選擇外部元件時需考慮熱管理、電磁兼容性和寄生參數等因素。
• 使用EasyScale接口時，需確保通信協議的正確性和可靠性。
