??在汽車電子與工業通信領域，CAN協議持續進化，推動著數據傳輸效率的提升。本次實測基于虹科PCAN-USB XL與虹科PCAN-USB Pro FD硬件，在同等嚴苛條件下對比CAN XL與CAN FD的傳輸表現。

虹科PCAN-XL套件

數據揭示差異：CAN XL不僅實現超2倍傳輸效率（1.61MB/s vs 0.67MB/s），更將傳輸抖動降低近50%（17μs vs 30μs），穩定性提升翻倍！ 這預示著CAN XL將成為未來高帶寬、低時延場景（如高清視頻、實時控制）的通信基石。以下本次實測解析，為您呈現協議迭代帶來的性能躍遷。

本測試數據基于特定環境

實際數據表現因場景、配置有差異

僅供技術參考

01 . 測試環境與硬件配置

CAN XL 測試

采用2臺虹科PCAN-USB XL設備搭建點對點傳輸環境，利用其原生對CAN XL協議的支持，實現穩定的CAN XL通信鏈路，仲裁域比特率1Mbit/s，數據域比特率達20Mbit/s。

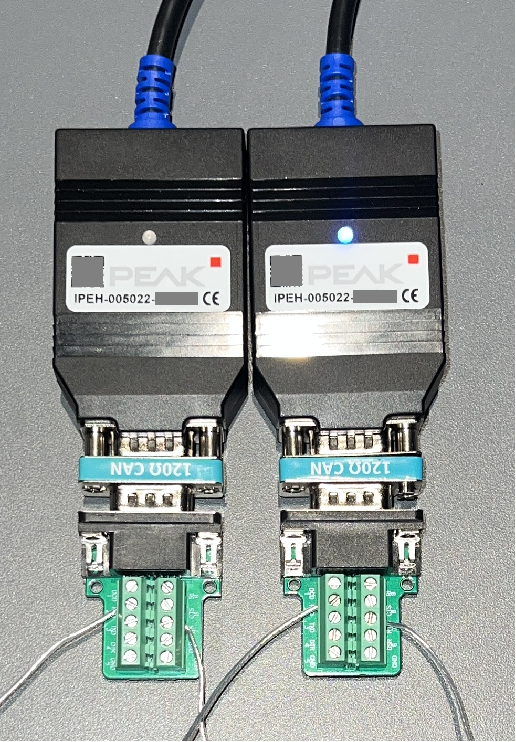

虹科PCAN-USB XL測試圖

CAN FD 測試

通過虹科PCAN-USB Pro FD的雙CAN FD接口構建測試鏈路，仲裁域比特率1Mbit/s，數據域比特率10Mbit/s，模擬CAN FD的極限應用場景。

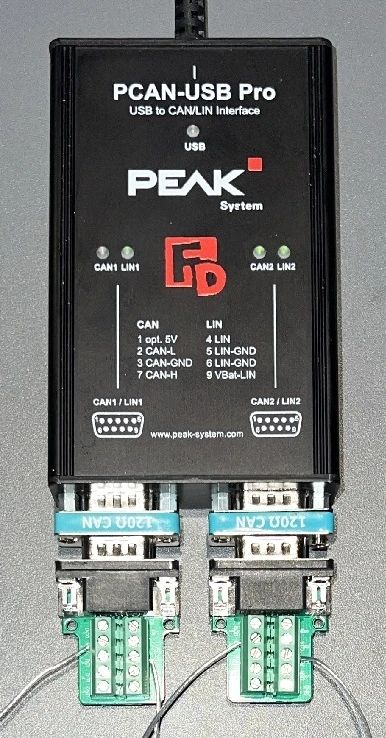

虹科PCAN-USB Pro FD測試圖

02 . 核心測試數據對比

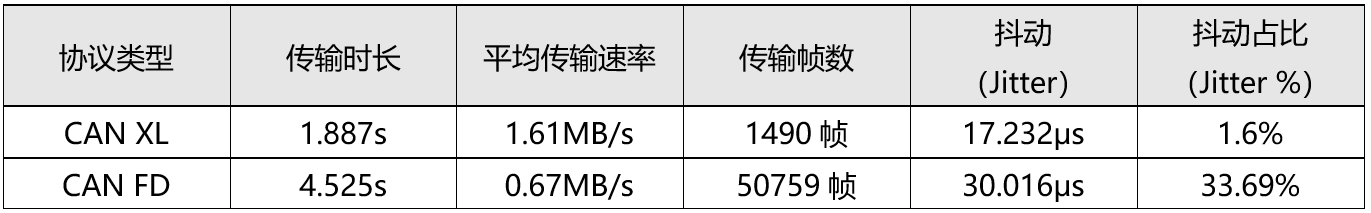

測試統一傳輸一段3MB左右的視頻文件，關鍵對比數據如下：

傳輸效率 CAN XL 大幅領先

本次測試中，CAN XL以1.887秒完成傳輸，平均速率達1.61MB/s；CAN FD傳輸耗時4.525秒，速率僅0.67MB/s。

因CAN XL數據域20Mbit/s高帶寬賦能，大文件傳輸效率提升超2倍，更適配未來車載/工業場景對高速數據傳輸?shù)男枨螅ㄈ绺咔逡曨l、實時傳感器數據流）。

傳輸穩定性 CAN XL 表現更優

CAN XL抖動僅17.232μs ，抖動占比1.6%；CAN FD抖動為30.016μs，占比高達33.69%。

更低抖動意味著數據幀傳輸時序更穩定，可有效減少因時序偏差導致的通信錯誤，在對實時性、準確性要求嚴苛的場景（如自動駕駛控制指令傳輸），CAN XL優勢顯著。

03 . 硬件適配性與價值

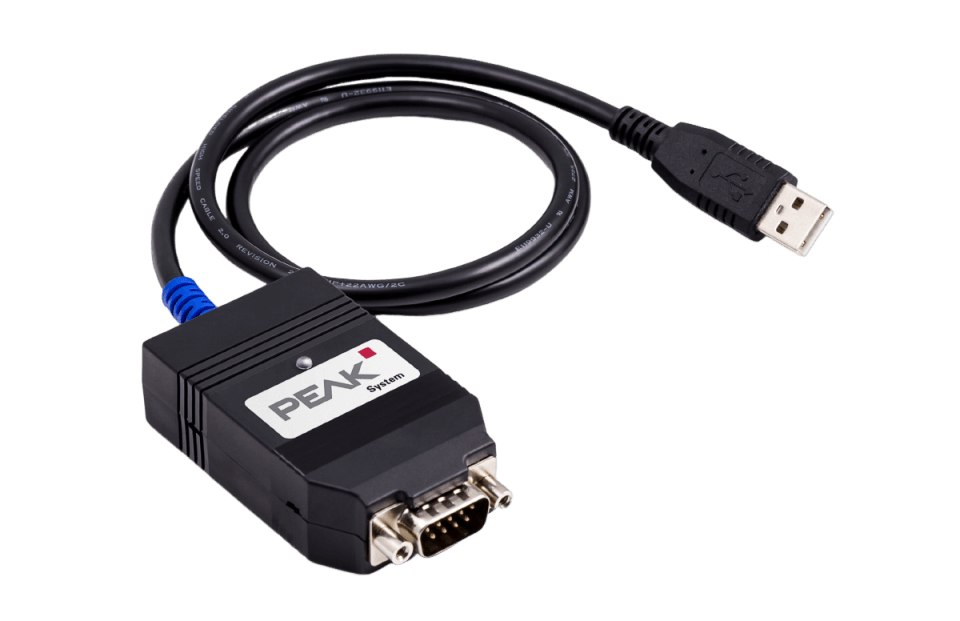

虹科PCAN-USB XL

虹科PCAN-USB XL專為CAN XL協議設計，硬件架構深度匹配協議特性，確保CAN XL高性能傳輸不受限；虹科PCAN-USB Pro FD則是CAN FD場景的成熟方案。

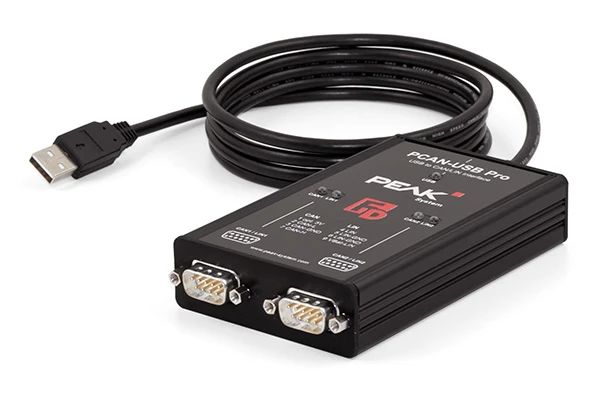

虹科PCAN-USB Pro FD

本次測試驗證：CAN XL在高速率、低抖動場景已展現絕對優勢，隨汽車智能化（如車載以太網協同、高算力域控制器通信）、工業4.0（如產線實時監控?cái)?shù)據回傳）發展，基于CAN XL的硬件與協議組合，將成為高要求通信場景的優選方案。

結語

技術迭代永不止步，CAN XL已展現突破潛力。未來，虹科將持續探索協議邊界，為汽車和工業行業提供更高效、更穩定的通信解決方案，歡迎關注虹科后續技術解析與實測分享！
