我非常熱愛天文學和天文攝影。我確信，和我一樣，所有業余天文學家都希望擁有一個價格實惠的個人天文臺，以便拍攝壯麗的宇宙景象。

天文攝影，尤其是深空攝影，對跟蹤精度（以抵消地球自轉）和調焦精度要求極高。一臺像樣的赤道儀加上導星器可以解決跟蹤問題，而電動調焦器則能實現高精度的調焦。然而，這些設備都相當昂貴！對于好的赤道儀和導星器，確實沒有可靠的替代品，但電動調焦器相對容易以極低的成本自制。

此外，能夠遠程控制赤道儀也會非常方便。我來自中國，目前在美國上大學。如果我的高中天文學老師能夠遠程訪問我的望遠鏡，并向她的學生展示行星或星團的實時圖像，那就太好了。雖然有一些遠程控制望遠鏡的解決方案，但我并不滿意。

因此，我啟動了這個概念驗證項目，允許用戶通過網頁遠程控制赤道儀、望遠鏡的調焦以及相機。

簡介：

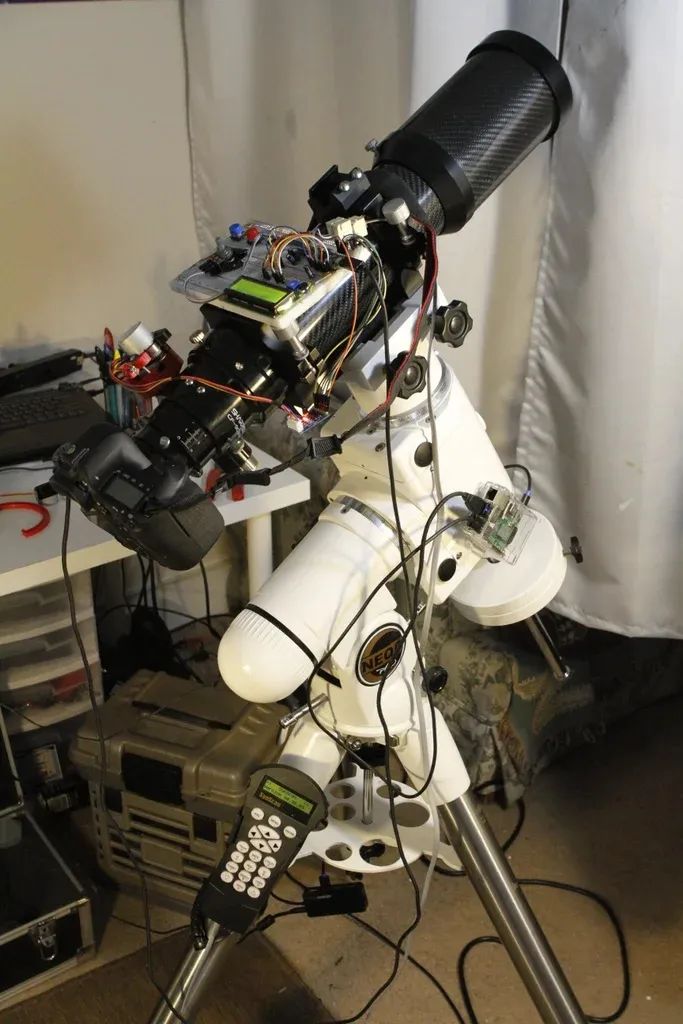

你可以觀看上面的演示視頻，了解項目的工作原理。該項目由四個部分組成：

電動調焦控制

微控制器通過SynScan串行通信協議與赤道儀通信

微控制器通過自定義的串行JSON字符串協議與其他設備通信

一個網頁作為控制赤道儀、調焦器和相機的界面

在本教程中，我將引導你完成制作調焦器的過程，并運行我的代碼來控制望遠鏡。

第一步：所需材料

我根據自己擁有的設備制作了這個項目。如果你擁有與我相同的設備，可以按照我的確切步驟操作；但如果沒有，你可能需要調整一些東西或編寫自己的代碼來使其工作。

工具：

一套內六角扳手

卡尺

手鉆

訪問3D打印機的權限

一款CAD軟件（我使用了Fusion 360學生版）

你可能已經擁有的天文設備：

一臺帶有不錯手動調焦器的望遠鏡（我使用的是Sharpstar CF90-II）

一臺帶有SynScan v3或v4的信達赤道儀（我使用的是EQ6-pro，帶SynScan v4）

一臺佳能單反相機（我使用的是6D，尼康相機不適用，因?yàn)間photo2無法控制尼康相機的B門模式）

部件：

樹莓派（用于遠程單反相機控制，我使用的是rpi2）

樹莓派的WiFi加密狗（除非你使用的是rpi3）

Teensy3.2（用于與赤道儀和其他設備通信）

長質量好的USB micro線纜*2（用于為rpi和Teensy供電）

長質量好的USB mini線纜（用于你的單反相機）

RJ-11插座和線纜（連接Teensy與SynScan）

Max232芯片（將SynScan的RS-232電平轉換為Teensy的TTL電平）

10 uf電容*4（與Max232芯片配合使用）

1602a LCD屏幕

28YBJ-48步進電機

ULN2003步進電機驅動板

MXL 45齒同步帶輪（替換調焦旋鈕）

MXL 15齒同步帶輪（連接到步進電機）

同步帶

按鈕*3（控制調焦器）

電位器*3（改變步進電機速度并調整LCD的亮度/對比度）

#6螺絲和螺母（安裝3D打印的調焦器）

面包板*2

大量跳線

5V2A電源（用于rpi）和12V 2A電源（用于赤道儀）

注意：

如果你沒有單反相機，可以跳過與之相關的部件，只制作赤道儀控制器。

Max232電容的值并不那么重要，我看到過幾個使用不同值的電路圖。只要不是太小，就沒問題。如果你有開發板，那就更好了。

購買同步帶輪時，請確保內徑與你的調焦器和步進電機匹配。

不要購買長開口的同步帶并嘗試將其粘成環形。我試過這樣做，但什么都不管用。我是從McMaster-Carr購買的。

一條質量好的USB線纜可以節省你數小時的調試時間。

我使用了Teensy3.2微控制器。它與Arduino兼容，但功能更強大。我的一些代碼是Teensy特有的（例如IntervalTimer）。如果你想在Arduino上使用這段代碼，需要進行一些修改。

第二步：設計電子調焦器

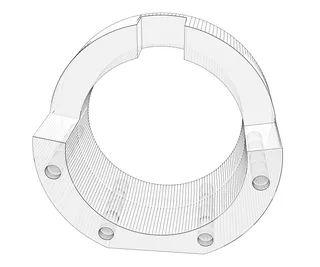

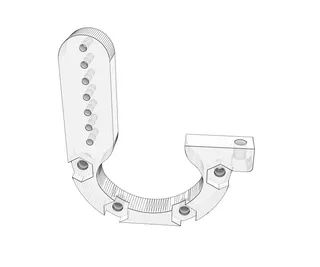

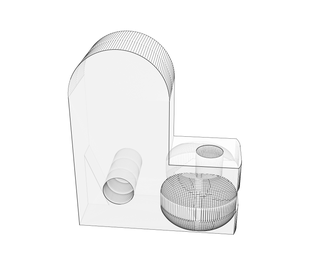

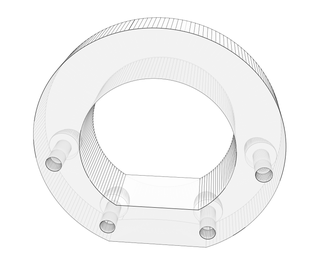

總體思路是制作一個設備，讓電機代替手動旋轉調焦旋鈕。我選擇使用步進電機，因?yàn)樗浅＞_，而且我的測試表明，通過同步帶機構增加扭矩后，它足夠強大，可以在使用單反相機時調整焦距。我使用同步帶機構是因?yàn)樗梢酝ㄟ^改變皮帶的張力輕松地在手動調焦控制和電動調焦控制之間切換。在我的設計中，電子調焦器的主體由三部分組成。一部分連接到望遠鏡的調焦器（內部），一部分作為間隔件（中部），還有一部分用于固定步進電機（外部）。這三部分通過嵌入在外部部件中的四根長#6螺絲和螺母連接在一起。此外，還有另一個部件用于調整皮帶的張力。這種分離使得3D打印更加容易，而且對于不同的望遠鏡，你只需要設計一個不同的內部部件。

我設計的步進電機支架是基于我的望遠鏡的。你的望遠鏡參數可能略有不同。因此，如果你能對整個部件進行CAD設計并在打印前驗證其工作原理，那就更好了。

附件：

第三步：打印并組裝電子調焦器

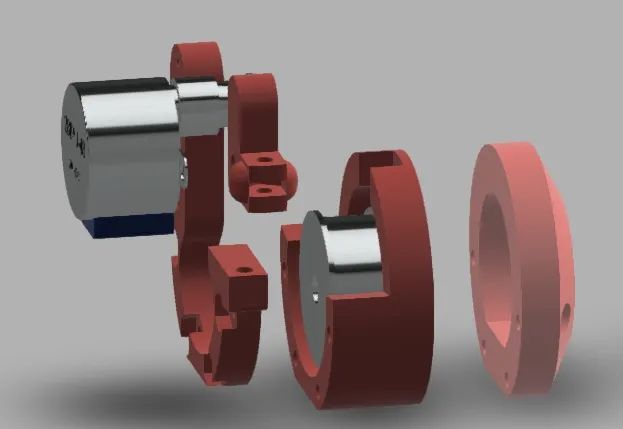

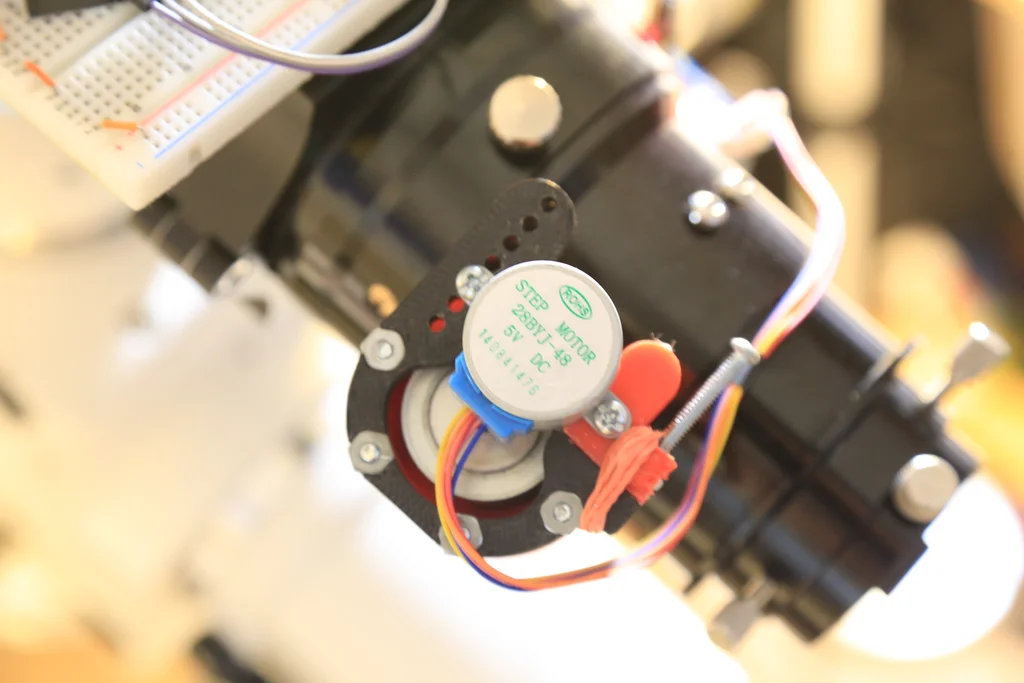

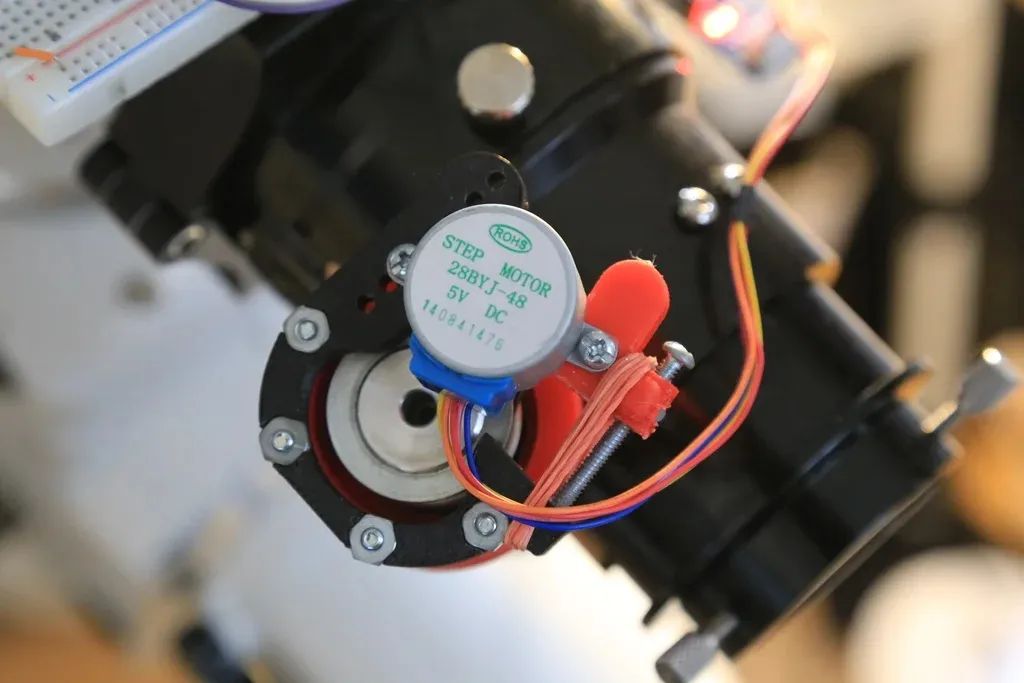

完成設計后，你可以3D打印部件并將其安裝在望遠鏡上。安裝過程很簡單。只需按照圖片和CAD設計（嘗試爆炸視圖）進行操作即可。第一張圖片顯示的是皮帶緊繃時的情況，第二張圖片顯示的是皮帶松動時的情況。

以下是一些可能對你有幫助的提示：

在大多數情況下，你可以使用內六角扳手取下調焦器上的手動旋鈕。安裝大型同步帶輪時，請確保螺絲擰入軸上的小凸片中。

在實際鉆孔前，總是先預鉆定位孔。

你可以用橡皮筋包裹張力調整部件，使其自動縮回。

對于連接步進電機和外部部件，你可以預鉆一個比螺絲稍小的孔，并將螺絲擰入以實現緊密連接。

第四步：驅動步進電機

步進電機連接到驅動板，驅動板再連接到Teensy微控制器。如果你對步進電機不熟悉，可以參考這個維基百科頁面和這個鏈接。

我實現了兩種驅動模式：兩相全步進和半步進。兩相全步進提供更大的扭矩但精度較低，而半步進提供兩倍的精度但扭矩較小。以下數組包含四個步進電機引腳的狀態。

conststaticbooleancycle[8][4] = {{true,false,false,false}, {true,true,false,false}, {false,true,false,false}, {false,true,true,false}, {false,false,true,false}, {false,false,true,true}, {false,false,false,true}, {true,false,false,true}};

在半步進模式下，四個引腳的狀態會循環遍歷數組中的所有八個組合；而在兩相全步進模式下，四個引腳會循環遍歷數組中索引為1、3、5、7的組合。兩個按鍵通過循環遍歷數組的不同方向來控制電機的旋轉方向。

在使用特定驅動模式時，步進電機的速度取決于引腳狀態變化之間的間隔。步進電機需要非常精確的定時來驅動，因此我使用了定時器中斷來驅動電機。中斷以固定間隔觸發。每次中斷觸發時，代碼都會將步進電機引腳設置為數組中的下一個組合。使用電位器可以改變中斷的間隔，從而改變步進電機的速度。

請參考第五步進行接線，參考第六步查看代碼。

旁注：使用樹莓派來驅動步進電機是個壞主意。在短步進間隔下，電機可能會表現異常，因?yàn)闃漭蛇\(yùn)行的是操作系統，難以實現硬實時控制。

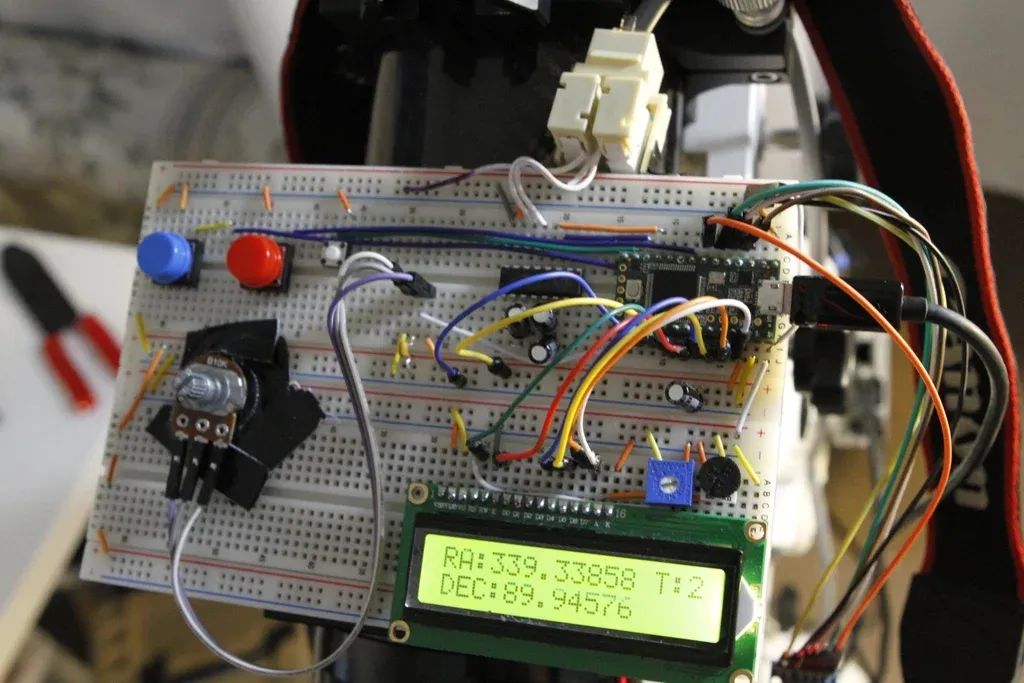

第五步：連接電路

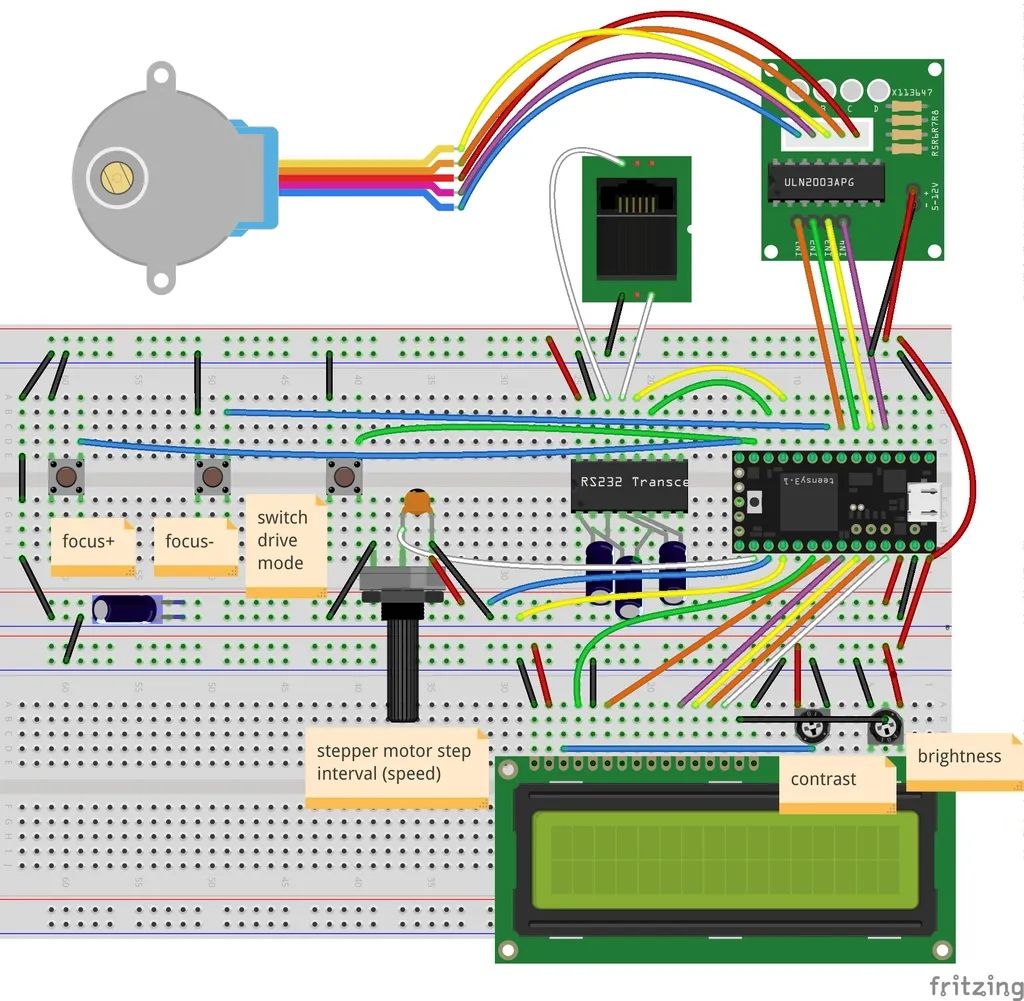

根據上面的電路圖連接電路板。對于電機控制模式線和顯示設置線，你可以添加開關以方便使用。對于開關和電位器，如果你想要的話，還可以添加額外的電容來平滑輸入信號。

為了使整個系統正常工作，你還需要將Teensy和單反相機連接到樹莓派上，將SynScan手動控制器與RJ11插座連接，并使用2A電源為樹莓派供電。

附件

第六步：Teensy代碼

要編譯此代碼，你需要安裝aJSON庫。只需從這里下載zip文件：

https://github.com/interactive-matter/aJson

在Arduino IDE中，選擇“草圖”->“包含庫”->“添加.ZIP庫”來添加庫。然后，轉到~/Arduino/libraries/aJson-master，并用我附帶的版本替換aJSON.cpp文件（見下文）。這解決了這個問題。

https://github.com/interactive-matter/aJson/pull/79

此代碼控制步進電機，使用SynScan串行協議與SynScan手動控制器通信，并使用串行JSON字符串協議與其他設備通信。它有一個循環緩沖區，用于排隊外部請求，并在固定時間間隔內執行緩沖區中的命令。雖然在這里我將Teensy連接到樹莓派上，但你可以輕松修改我的代碼，使其與WiFi模塊或藍牙模塊通信，如果你不需要相機控制部分的話。

我實現的串行JSON字符串協議非常有趣。

https://www.json.org/json-en.html

該設備具有一個內部的類似JSON的樹形結構，該結構為不同的屬性提供了getter和setter方法。下面是一個示例：

{focuser : {mode :0,interval :3000},telescope : {EQ_Coord : {RA :50.5,DEC :85.6},tracking :2,in_goto :0,slew :"AU2"}}

這個JSON樹形結構的任何子集都是一個有效的命令，其中空對象表示獲取，非空值表示設置。例如，命令{telescope:{EQ_Coord:{}}}表示獲取赤道儀當前的赤道坐標。Teensy將回復填充了子樹信息的響應，例如：{telescope:{EQ_Coord:{RA: 50.5, DEC: 85.5}}}。要轉到目標位置，你可以簡單地發送{telescope:{EQ_Coord:{RA: 70.2, DEC: 40.8}}}，Teensy會將其解釋為轉到該坐標。解析器是遞歸的，因此你可以發送{telescope:{}}來獲取關于望遠鏡的所有狀態信息，或者在一個命令中執行多個獲取/設置操作。代碼還會驗證你設置命令中的輸入值，并在出現錯誤時提示API錯誤。

除了這個項目外，如果你想要實現類似的功能，一定要看看我的代碼。

第七步：樹莓派代碼

首先準備你的樹莓派。配置樹莓派連接到WiFi網絡或?qū)⑵渑渲脼檐浗尤朦c(diǎn)。

https://elinux.org/RPI-Wireless-Hotspot

此外，如果你已經在樹莓派上配置了VNC，那么遠程登錄將會非常方便。請按照這個教程操作：

https://www.raspberrypi.com/documentation/computers/remote-access.html

在樹莓派上運行的代碼執行以下操作：

通過USB串行和JSON字符串協議與Teensy通信，以控制赤道儀和調焦器

使用gphoto2與單反相機通信

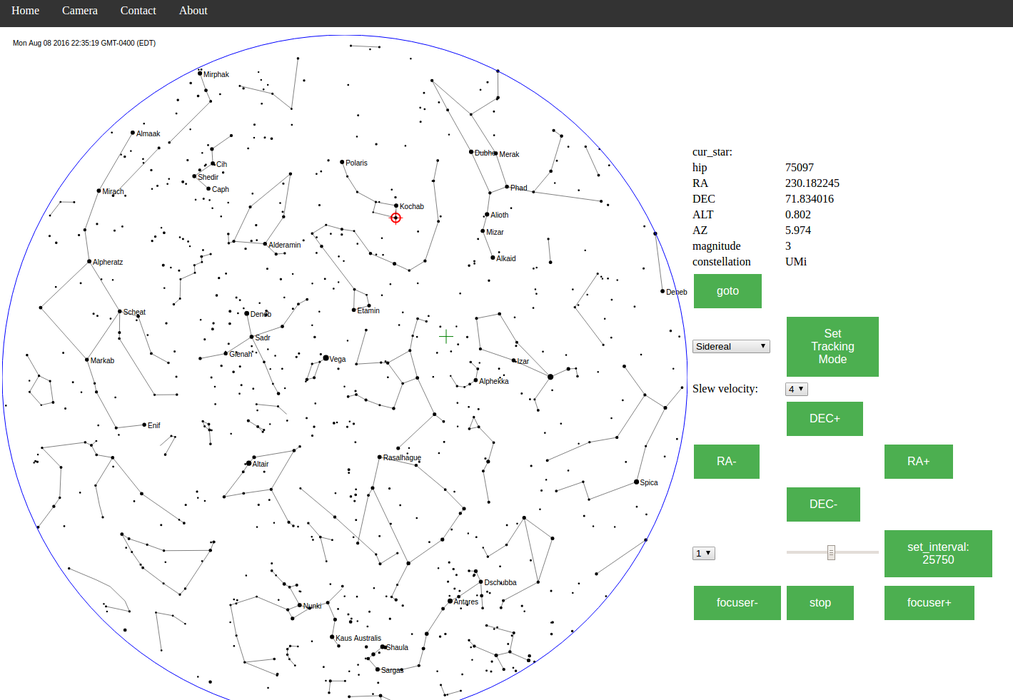

托管一個網頁，該網頁顯示實時星空圖，并提供控制赤道儀、調焦器和相機的界面

涉及的技術包括：

所有服務器端腳本均使用Node.js編寫

網頁使用Angular.JS和D3編寫

使用node-static提供靜態網頁服務

使用socket.io進行客戶端-服務器通信

使用node-serialport訪問串行端口

星空圖靈感來源于VirtualSky

使用的星表數據來自HYG數據庫

我使用網頁作為界面，因?yàn)樗梢栽谒?a target="_blank">智能設備上工作。理論上，任何支持HTML5的瀏覽器都應該能夠訪問該頁面并控制所有功能。

設置樹莓派：

install gphoto2:

wget https://raw.githubusercontent.com/gonzalo/gphoto2... &&chmod+x gphoto2-updater.sh && sudo ./gphoto2-updater.sh

install nodejs:

curl -sL https://deb.nodesource.com/setup_6.x | sudo -E bash -sudo apt-getinstall -y nodejs

安裝我的代碼

cd~mkdirProjectscdProjectsgitclone https://github.com/yhzhao343/wifi_TeleCtrl.gitcd./wifi_TeleCtrl/mount_ctrlnpm installcdpublicmkdirimage

運行代碼:

node ~/Projects/wifi_TeleCtrl/mount_ctrl/simple-server.js

你還可以配置樹莓派在啟動時自動運行它。

服務器運行后，你可以打開瀏覽器，并使用端口8080訪問樹莓派的本地IP地址。例如，在我的情況下，樹莓派的本地IP地址是192.168.0.15。我可以通過在瀏覽器中輸入192.168.0.15:8080來訪問該頁面。你可以登錄到路由器或?qū)⑹髽?biāo)懸停在樹莓派的網絡圖標上來獲取其本地IP地址。

第八步：開始使用

警告：目前代碼尚未準備好投入生產，并且所有互聯網連接均未加密。如果你計劃在公共WiFi上使用它，請謹慎操作。

第九步：未來工作

該項目仍處于概念驗證階段，還有許多可以改進的地方。

以下是我未來希望開展的工作列表：

改進網頁的用戶界面（背景和紅色）

在網頁中提供更方便的gphoto2相機控制選項

使用WebGL重寫星空圖

在網頁中添加QHY5視頻流

在網頁中集成導航器

基于圖像分析的自動對焦

登錄系統和加密連接

感謝閱讀！希望這對你有所幫助。
