前言

ST-LINK/V2是為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為一體的開發工具。使用鋁合金U盤外殼安裝內部主板，攜帶方便，安全可靠；接口定義直接在外殼上標注，一目了然，方便實用；5V、3.3V同時對外提供，方便您駁接5V 和3.3V目標板；內部主板帶有500mA自恢復保險絲，徹底保護您昂貴的電腦主板；紅藍雙色LED指示燈，方便您時時觀察ST-LINK V2的工作狀態.USB轉TTL串口板使用的是CH340方案，帶自動斷電上電功能的，5V、3.3V同時對外提供，還可以為STC的51單片機串口下載程序，省去了STC51單片機需要冷啟動下載重復按電源開關的麻煩。

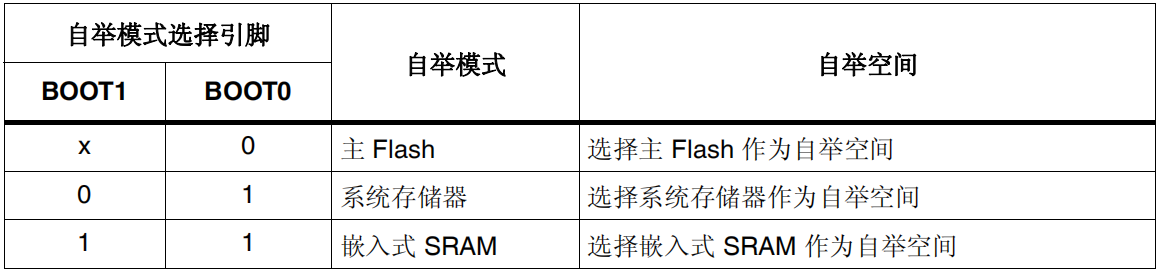

STM32的啟動模式

BOOT0=0時為SWD或JTAG下載方式；BOOT0=1時為串口1（PA9 TX，PA10 RX）下載方式：

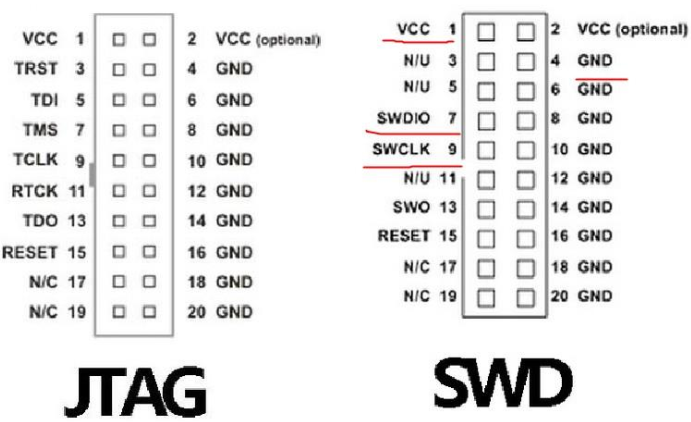

JTAG和SWD接口引腳對比

驅動安裝

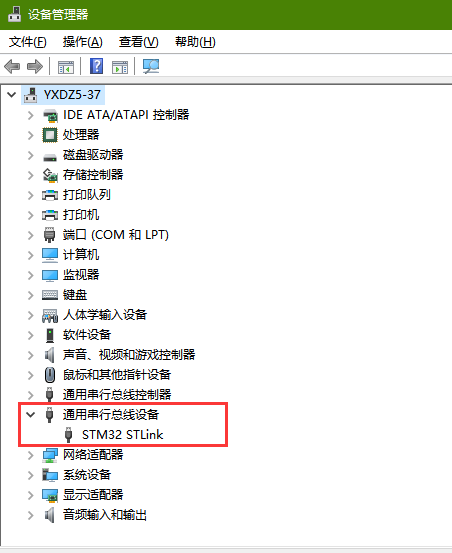

ST-LINK驅動可到ST官網下載，驅動安裝好后會在電腦設備管理器顯示

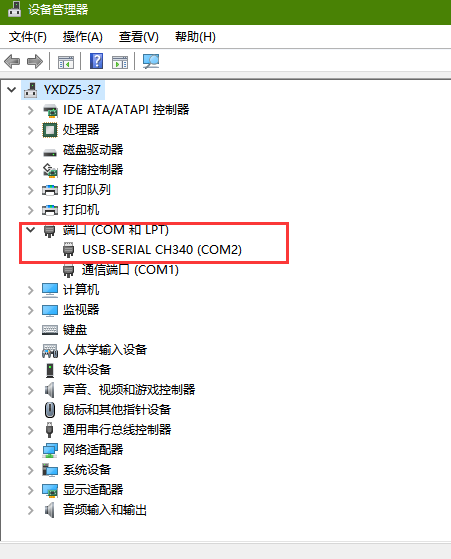

CH340驅動可到南京沁恒官網下載，驅動安裝好后會在電腦設備管理器顯示

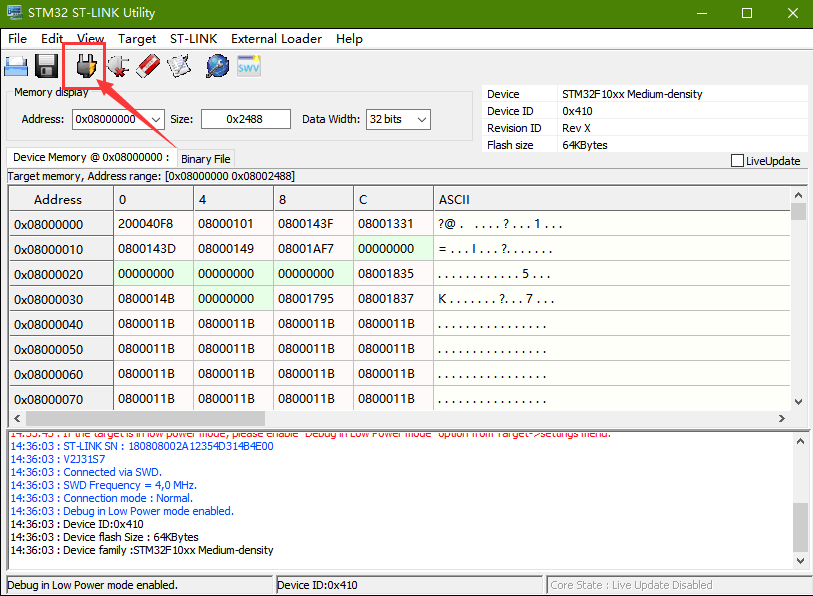

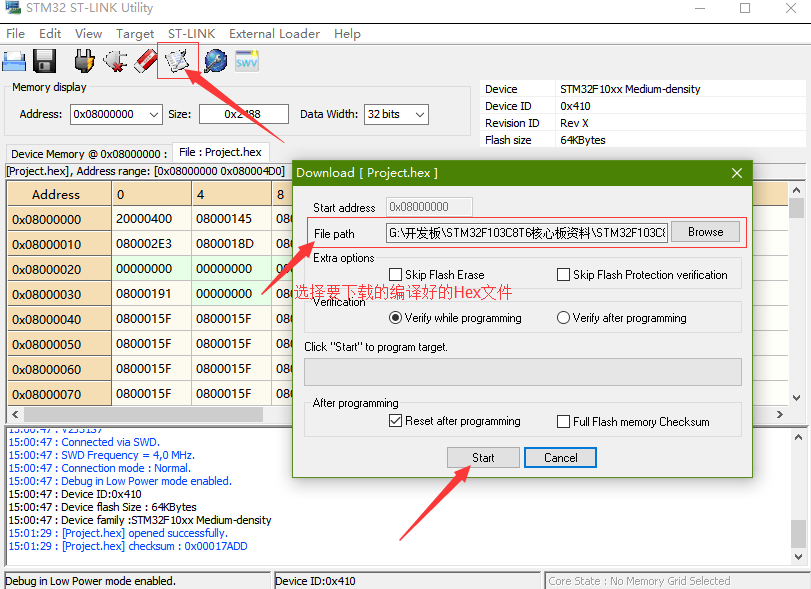

使用官方STM32 ST-LINK Utility軟件給STM32F103C8T6開發板下載程序

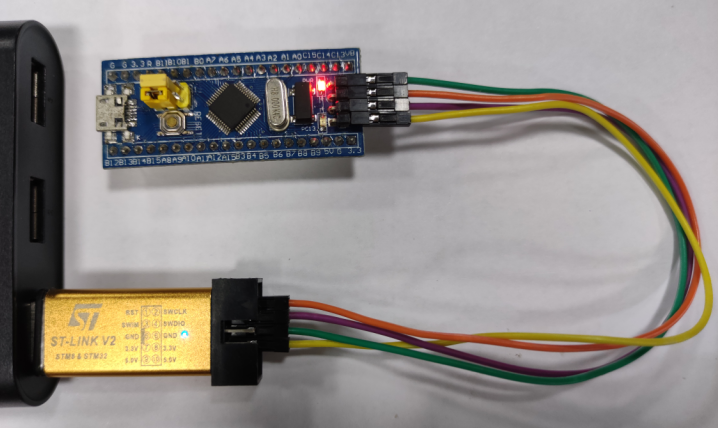

ST-LINK與STM32F103C8T6的SWD接口SWCLK、SWDIO、3.3V、GND對應接線

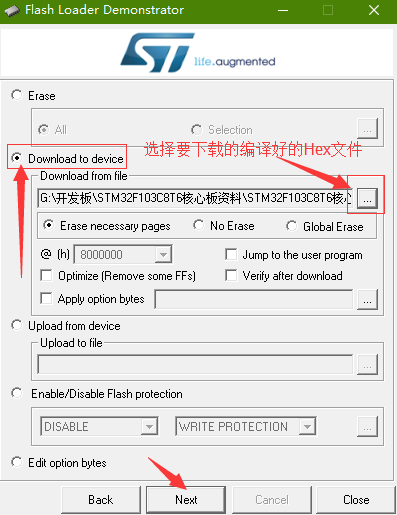

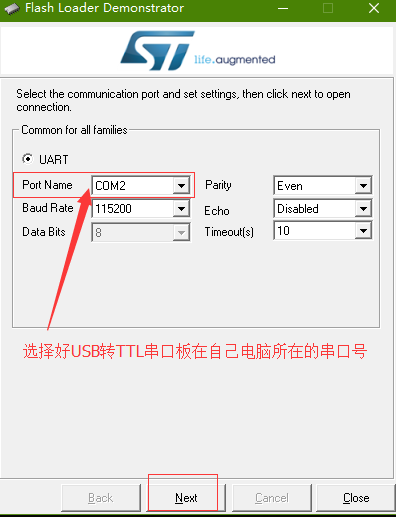

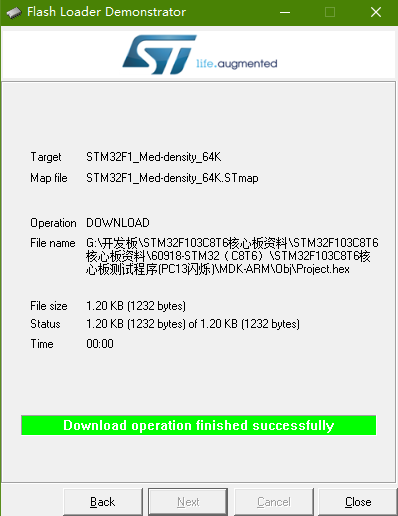

使用官方Flash Loader Demonstrator串口下載軟件給STM32F103C8T6開發板下載程序

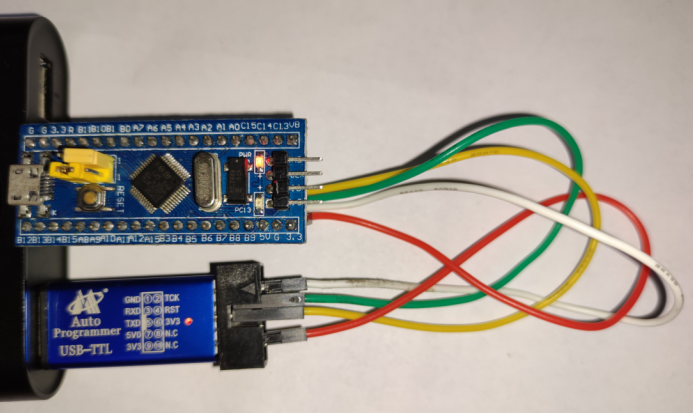

USB轉TTL串口板的TX接STM32開發板的PA10引腳，RX接PA9引腳，3.3V和GND對應接線，STM32開發板的BOOT0設置為1串口下載方式，帶一鍵串口下載功能的開發板此軟件也要設置BOOT0=1，若開發板已經上電，再去設置的BOOT0=1，則需要按一下開發板的復位按鍵使STM32進入串口下載方式

總結

當然串口下載方式還有其他的軟件也可下載如FlyMCU、MCUISP等，SWD下載方式如MDK 、IAR、STVD、STVP等。操作流程盡量做到細致，長期發布類似文章，歡迎關注，歡迎隨時留言，需要資料也可以在下方留言！
