芯片燒錄領導者昂科技術其燒錄軟件迎來了一次重大的版本升級，在發布新版本燒錄軟件的同時，同步宣布新增了多款兼容的芯片型號，其中有芯海科技的32位微控制器CS32F030C8T。目前，這款芯片已與昂科技術的萬用燒錄器AP8000成功完成技術適配，這一進展顯著增強了AP8000系列設備對芯片的兼容能力。
CS32F030C8T微控制器采用高性能的32位ARM?Cortex?-M0內核，嵌入高達64K Bytes flash和8K Bytes SRAM，最高工作頻率48MHz。CS32F030C8T包含3種不同封裝類型，涵蓋20腳到48腳等多款產品。芯片提供標準的通信接口(I2C、SPI/I2S和USART)，1路12bit ADC，7個16bit定時器，1個增強控制型PWM定時器。
CS32F030C8T微控制器的工作溫度范圍為-40度~85度/-40度~105度，工作電壓范圍 2V~5.5V。芯片提供一系列電源工作模式，以滿足不同的低功耗應用。
CS32F030C8T微控制器適用于多種應用場景，例如控制器、手持設備、A/V接收器、數字TV、PC外設、游戲和GPS平臺，工業應用等等。

CS32F030C8T

功能特點
? 內核
– 32位ARM? Cortex?-M0 CPU
– 最高48MHz工作頻率
? 存儲器
– 32K/64K Bytes的flash存儲器
– 192B Flash數據存儲
– 4K/8K Bytes的SRAM，帶硬件奇偶校驗
? 時鐘模塊
– 內部8MHz RC振蕩器(HRC), 典型情況下精度±1%
– 內部14MHz RC振蕩器(HRC14), 典型情況下精度±1%
– 內部40kHz RC振蕩器(LRC), 典型情況下精度±10%
– 4~32MHz晶體振蕩器(HXT)
– 32.768kHz低速晶體振蕩器(LXT)
– x2, x3,..,x16鎖相環(PLL), 最高支持48MHz
? 工作環境
– VDD電壓: 2.0 to 5.5V
– VDDA電壓: 2.0 to 5.5V
– VBAT電壓: 1.65 to 5.5V
– 溫度范圍: -40 to 85℃, or -40 to 105℃
? 啟動方式
– 支持從閃存存儲器啟動
– 支持從系統存儲器啟動
– 支持從內部SRAM啟動
? 電源管理
– 低功耗模式: 睡眠，深度睡眠1，深度睡眠2和掉電模式
– 電池VBAT為RTC和備用寄存器供電
– 支持上電/掉電復位(POR/PDR)
– 支持低電壓檢測(LVD)
? 通用輸入輸出(I/O)
– 39個I/O支持最高48MHz工作頻率
– 所有I/O映射外部中斷向量
? 模數轉換器(ADC)
– 1路12位ADC
– 最高1μS轉換時間
– 支持10個外部輸入通道
– 工作電壓范圍: 2.4 to 5.5V
– 輸入電壓轉換范圍: 0~5.5V
? 定時器
– 1路16bit高級控制定時器(TIM1)，每路有6個帶死區控制的PWM輸出通道
– 5路通用的16位定時器
– 1路基本的16位定時器
– 1路獨立看門狗定時器(FWDT): 8位預置數和12位自減型計數器
– 1路窗看門狗定時器(WWDT): 7位自減型計數器
– 1個系統時間定時器: 24位自減型計數器
? DMA
– 5通道DMA控制器
– 支持的外設: SPIx, I2Sx, I2Cx, USARTx, TIMx, ADC
? 中斷和事件
– 多達32個可單獨屏蔽的中斷通道
– 4種優先級可選
– 16個外部中斷線
? RTC和備用寄存器
– 日歷功能
– 報警和周期性地從深度睡眠1/深度睡眠2/掉電模式下喚醒的功能
– RTC時鐘源: 32.768kHz晶振時鐘, 內部40kHz低速時鐘, 32分頻的外部晶振時鐘
– VDD關閉時保存20 Bytes的用戶數據
? 串行外設接口(SPI)
– 兩個SPI接口
– 支持I2S和SPI1端口復用
– 3位預分頻器可以產生8種主模式頻率
– 4到16位可配置的幀格式
? 通用同步/異步收發器(USART)
– 2個USART
– 支持: ISO7816接口, LIN主從功能, IrDA傳輸編解碼
– 自動波特率檢測
– 支持從深度睡眠1/深度睡眠2模式喚醒
? I2C
– 2路I2C支持主/從模式
– 支持: 標準模式(100k bit/s), 快速模式(高達400k bit/s), 超快模式(高達1M bit/s)
– 支持7位或10位尋址模式
? CRC發生/校驗器
? 串行單線調試(SWD)
? 封裝
– TSSOP20
– LQFP32
– LQFP48

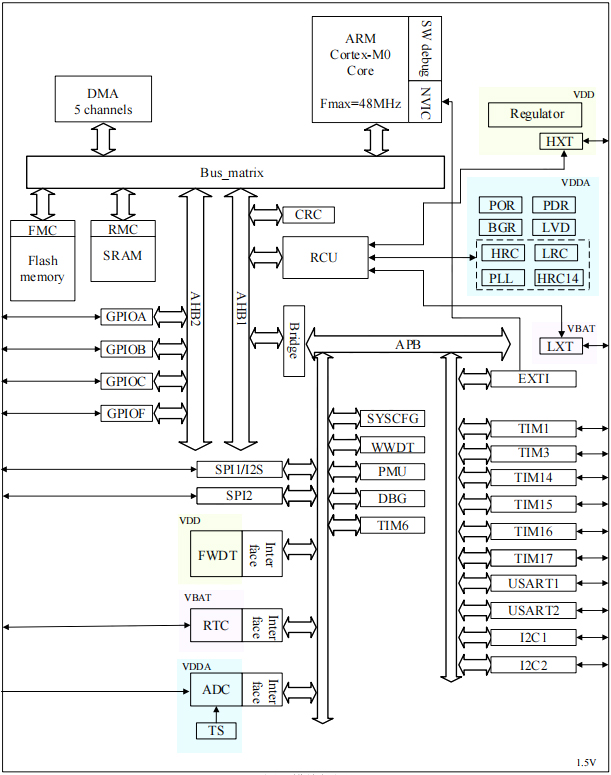

功能框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋芯海科技全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_昂科燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋YUNTU, HAAWKING, sinomcu, XHSC, ZHIXIN等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
