Analog Devices Inc. AD3551R數模轉換器 (DAC) 是低漂移、16位精度、電流輸出DAC，可配置為多種電壓范圍。這些DAC包含三個漂移補償反饋電阻器，用于調節輸出電壓所需的外部跨阻抗放大器 (TIA)。該失調/增益調節寄存器可生成多種輸出范圍，如0V-2.5V、0V-5V、0V-10V、?5V至5V、10V至10V以及具有16位分辨率的定制中間范圍。AD3551R DAC在快速模式下具有33 MUPS速率，在精密模式下具有22 MUPS速率，小信號穩定時間為65ns（精度0.1%）。這些DAC具有2.5V固定基準電壓、5ns低延遲、10ppm/°C最大溫度系數以及-40°C至105°C工業溫度范圍。典型應用包括儀器儀表、過程控制設備、醫療設備、自動測試設備、數據采集系統、光學通信和可編程電壓源。

數據手冊：*附件：Analog Devices Inc. AD3551R數模轉換器 (DAC)數據手冊.pdf

特性

• 16位分辨率
• 快速模式下具有33 MUPS速率
• 精密模式下具有22 MUPS速率
• 小信號穩定時間：65ns（0.1%精度）
• 大信號穩定時間：100ns（0.1%精度）
• 小毛刺脈沖：<50pV×S
• 低延遲：5ns
• THD：?105dB (1kHz)
• 高度可配置的輸出電壓范圍和偏移
• 單（經典）、雙和四通道SPI模式
• 多個誤差檢測器，包括模擬和數字域

規范

• 2.5V內部電壓基準
• 最大溫度系數：10ppm/°C
• 工業溫度范圍：?40°C至105°C
• 輸出阻抗：50mΩ
• 輸出電壓噪聲：2.7μVRMS
• 輸出電流負載能力：±8mA

應用

• 儀器儀表
• 環路中的硬件
• 過程控制設備
• 醫療器械
• 自動化測試設備
• 數據采集系統
• 可編程電壓源
• 光學通信

框圖

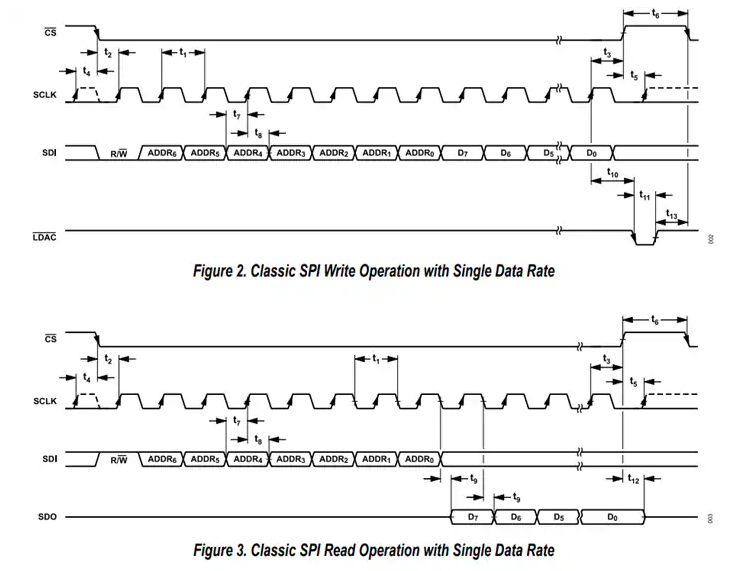

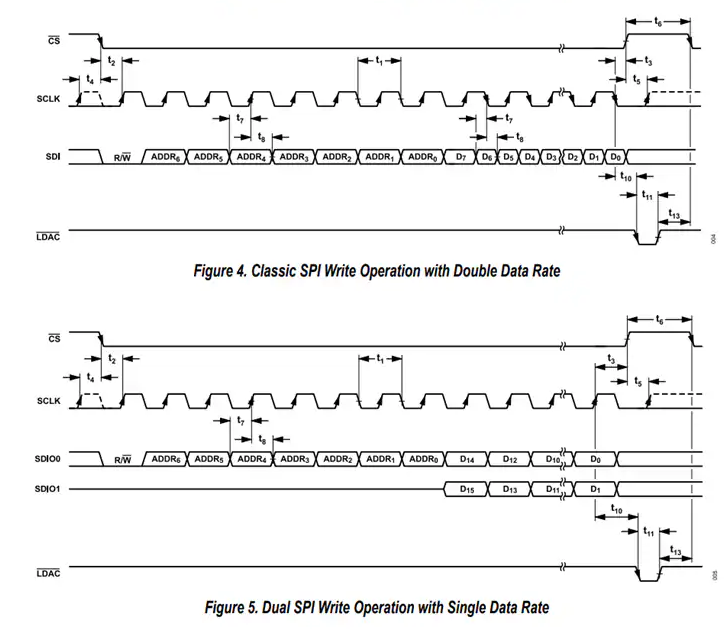

時序圖
