吹風機作為日常生活中的必需品，近年來高速風筒因其快速干發、護發養發以及低噪音的優勢，逐漸成為家庭中的熱門選擇。然而，隨著市場需求的增長，如何在保證性能的同時降低成本，成為了行業的一大挑戰。晶豐明源聯合凌鷗創芯推出了一套高性價比的高速風筒整體芯片解決方案，助力國產品牌在市場競爭中脫穎而出。

接下來，讓我們一起深入了解該解決方案的技術細節。

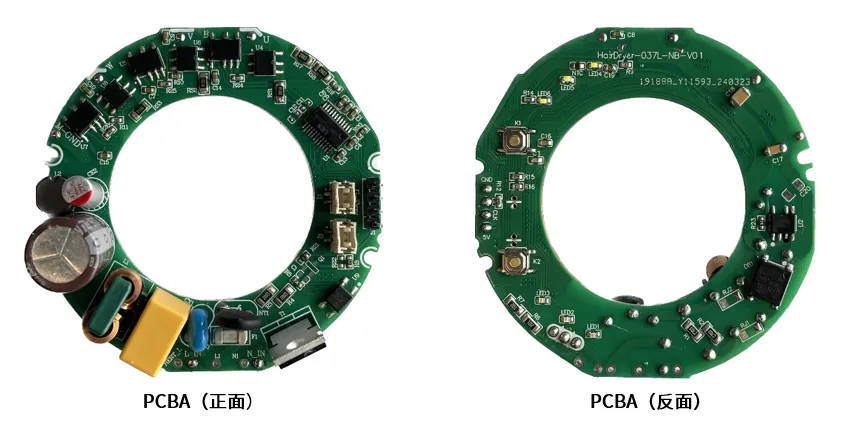

方案介紹

BP8522DF+LKS32MC037LM6S8C

+LKSM5003NBI+LKSM5003NB

01 方案介紹

功率模塊 - LKSM5003NBI/LKSM5003NB

AC/DC輔助電源 - BP8522DF

主控MCU - LKS32MC037LM6S8C

02 方案特點

母線電壓檢測替代光耦過零檢測電路

整流濾波電容低至33uf

震動噪音抑制、相電流平滑補償算法

快速啟/停時間小于400ms

馬達三相不對稱檢測

滿足EMC要求

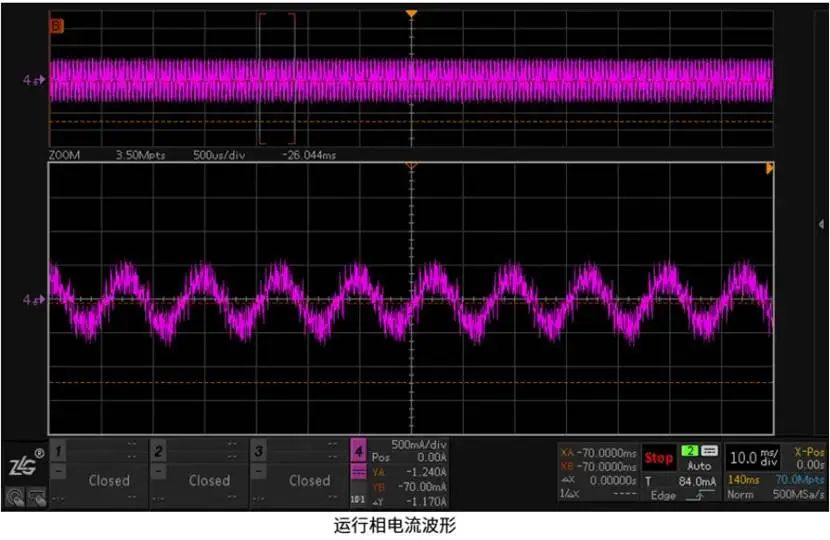

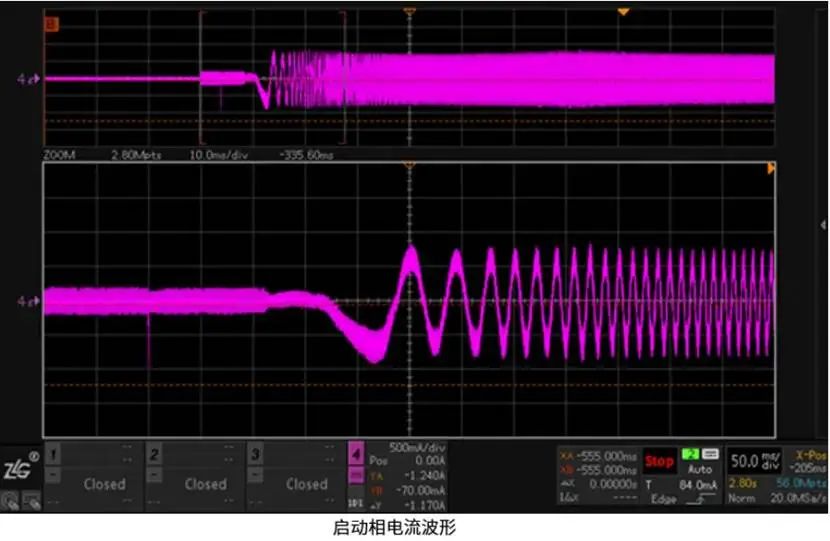

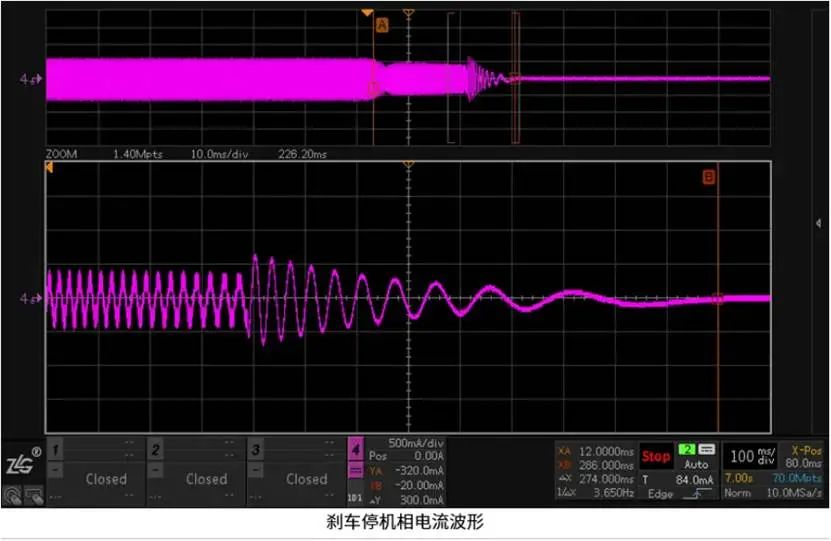

03 典型波形

下面針對此方案的各個部分分別進行介紹：

功率模塊

LKSM5003NBI/LKSM5003NB

1. 產品優勢

LKSM5003NBI集成高壓驅動芯片和500V/3A快恢復 MOSFET

LKSM5003NB集成Bootstrap二極管和500V/3A 快恢復MOSFET

相對于預驅+MOS分立方案，器件少，布局緊湊，成本低

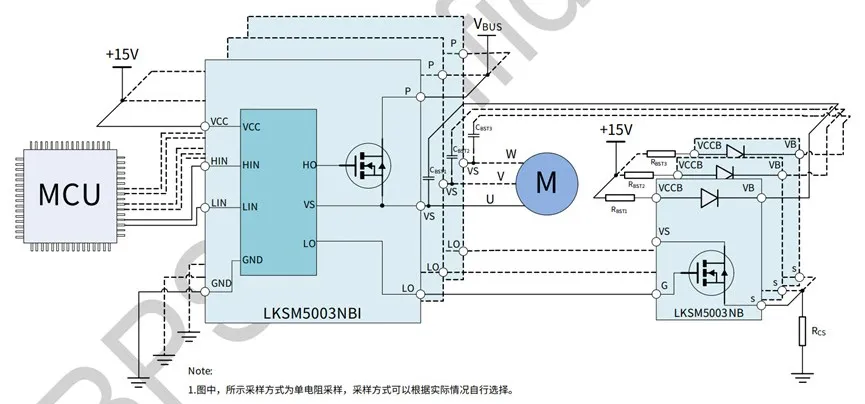

2. 典型電路圖

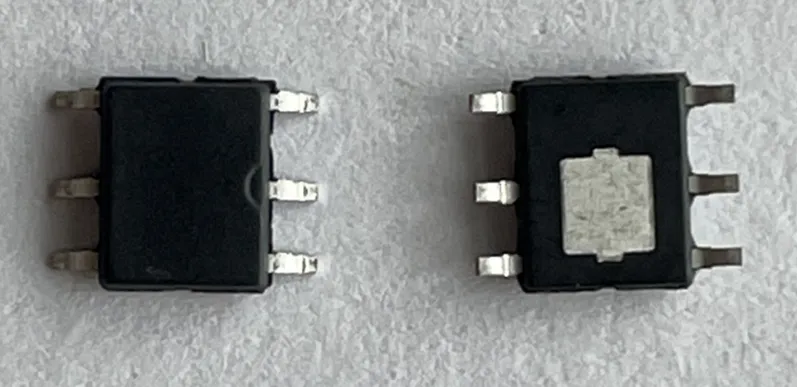

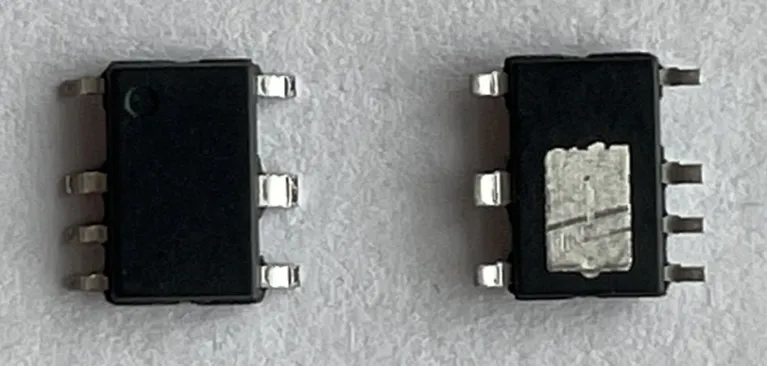

3. IPM實物圖

LKSM5003NBI

LKSM5003NB

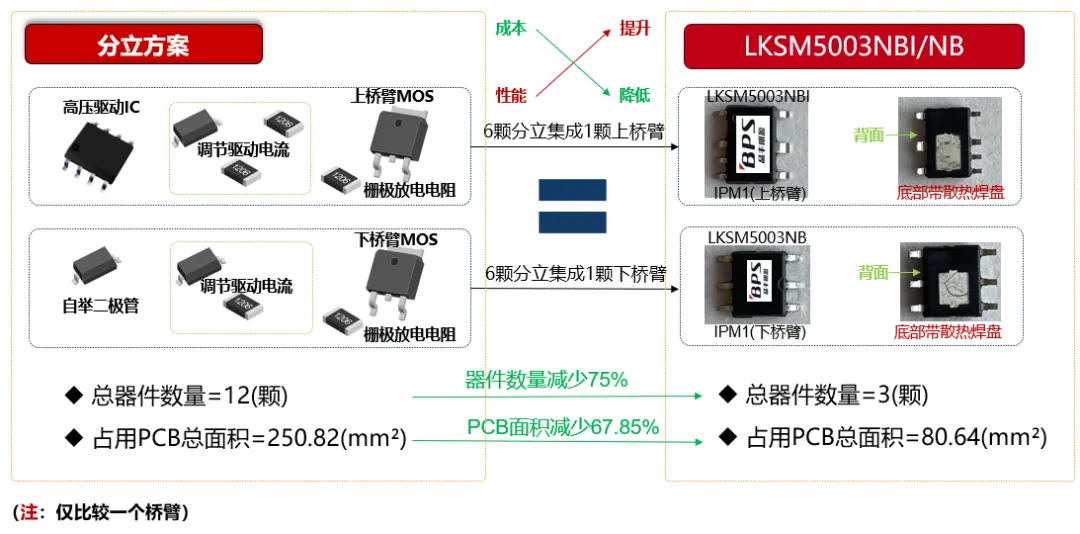

4. 方案對比

AC/DC輔助電源

BP8522DF

1. 產品優勢

外圍精簡，節省VCC電容、續流二極管、反饋二極管等

支持快速開關機功能，極大程度減低啟動延時，提升用戶體驗

待機功耗低（50mW@230Vac），輸出電壓可調

擁有改善EMI性能的調頻技術

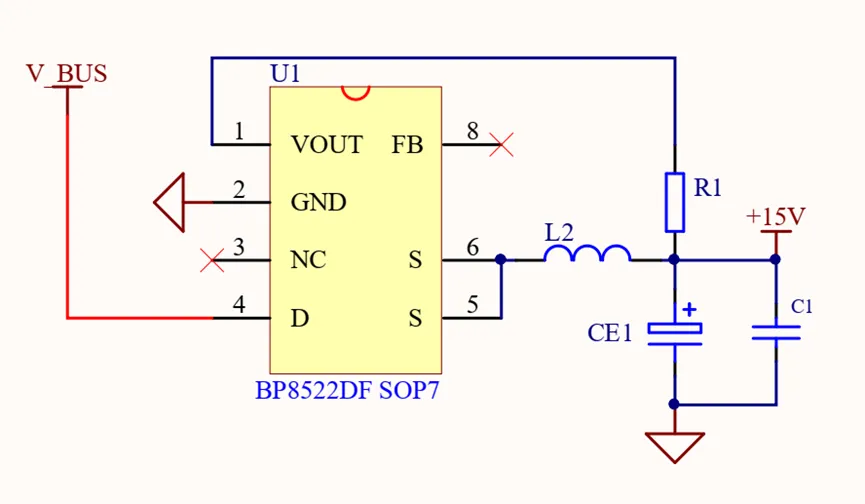

2. 典型電路圖

主控MCU

LKS32MC037LM6S8C

1. 產品優勢

電機控制專用MCU，內置運放、比較器、DAC、MCPWM等，外圍精簡

最高工作溫度105度，滿足風筒應用的特別需求

工作電流小，內置5V LDO，溫升小

滿足兩對極電機高達每分鐘22萬電轉速的算力需求

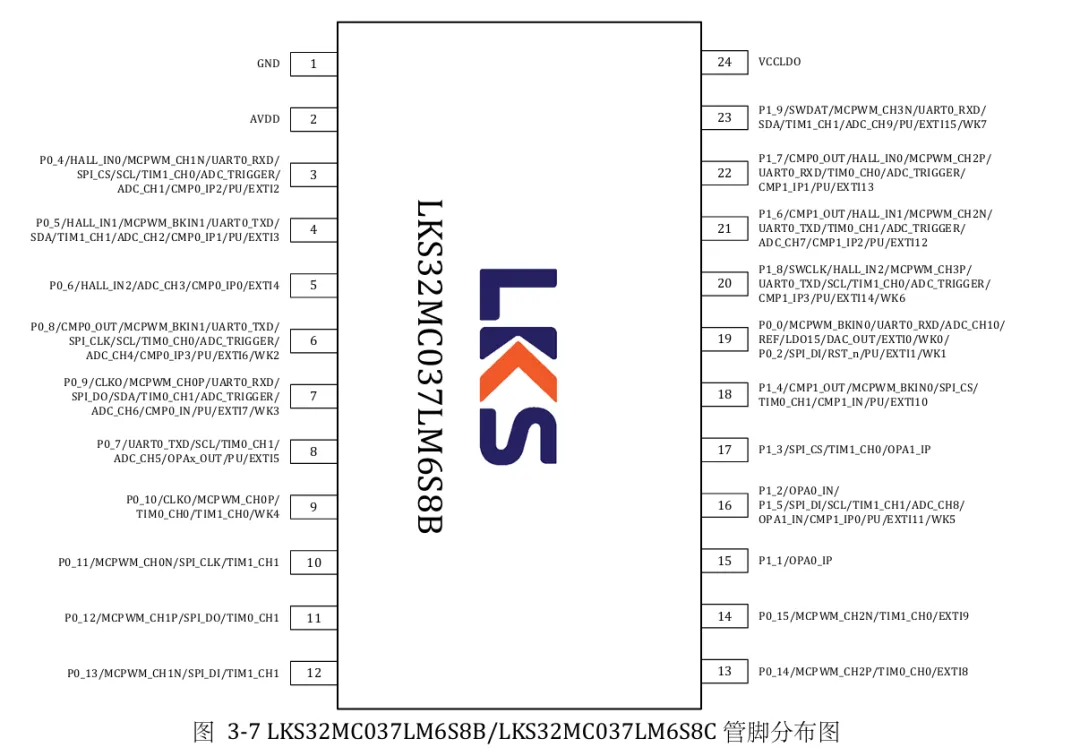

2. 管腳分布圖

晶豐明源&凌鷗創芯針對高速風筒市場推出的整體芯片解決方案，包含了高性價比功率模塊、AC/DC輔助電源、主控MCU以及軟件方案包，一站式解決方案的打造，優化了硬件采購成本，縮短了項目開發周期，快速響應市場變化，助力客戶產品在市場上更具競爭力。
