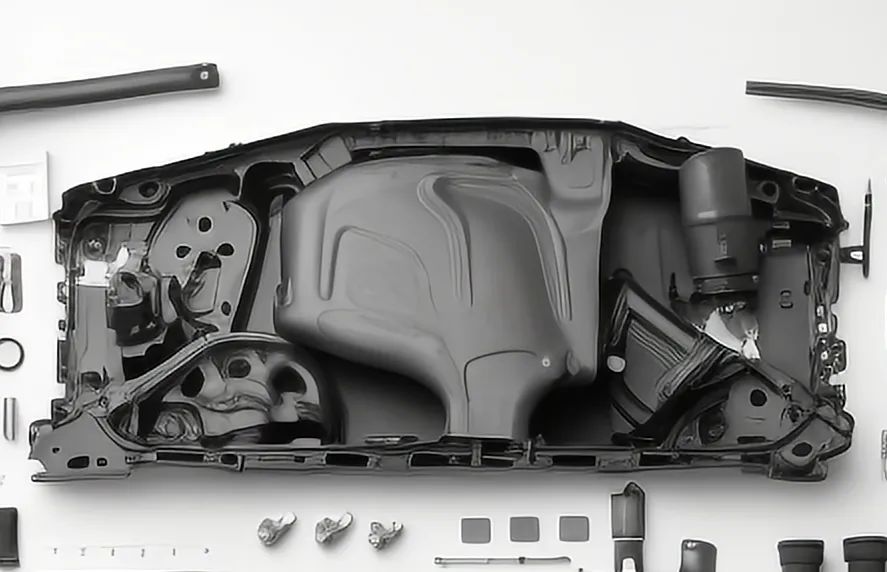

在汽車內飾板生產過程中，卡扣的安裝數量與位置準確性直接影響產品的裝配質量和安全性。傳統人工檢測方式存在效率低、易漏檢等問題。

明治的視覺傳感器VDS20C憑借高精度、高速度、非接觸式檢測的優勢，可實現自動化卡扣計數

場景需求

需要對長度為1米的汽車內飾板進行卡扣數量檢測，確保卡扣數量為12個，超過12或者少于12個都判定為NG；檢測速度：200-300ms

解決方案

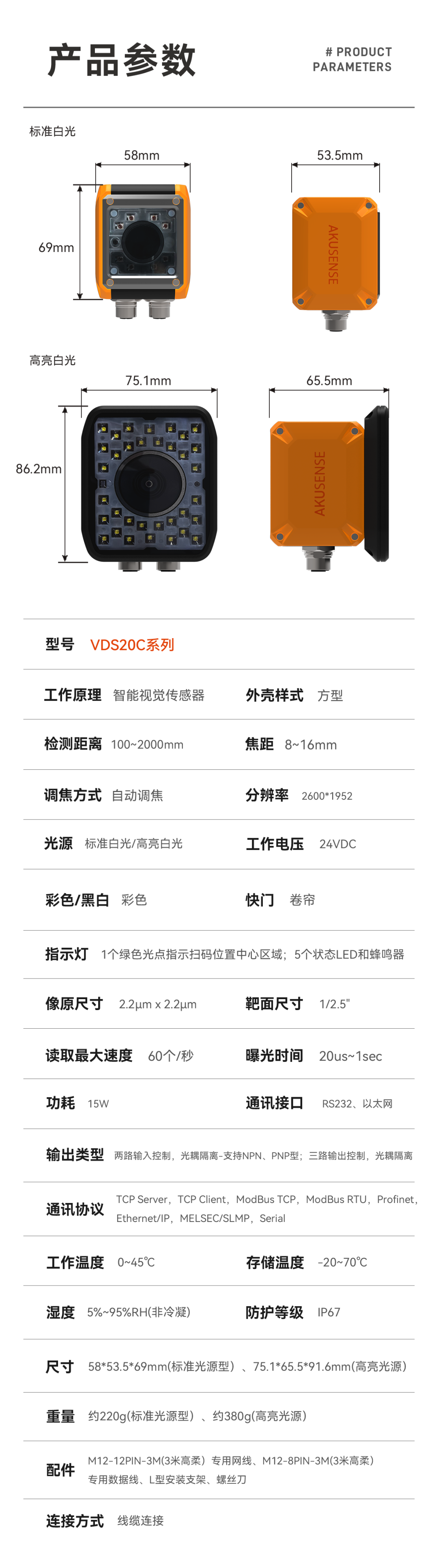

視覺傳感器：VDS20C

1、選用明治彩色視覺傳感器VDS20C系列

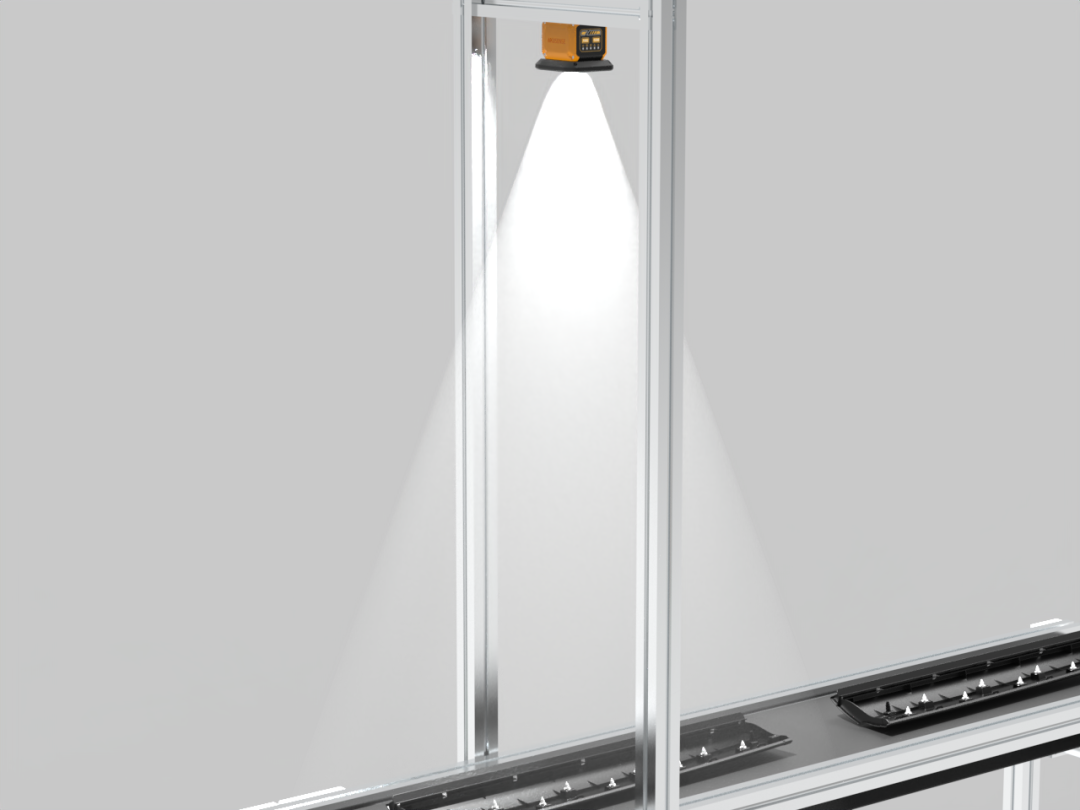

2、靶面尺寸1/2.5英寸（約5.76mm），焦距8mm，2米安裝距離下理論視野寬度達1440mm，完全可以覆蓋內飾板全長，并保留充足余量

3、2600×1952彩色分辨率，像元尺寸2.2μm，可清晰識別直徑≥1mm的卡扣特征

4、偏振片模組可選配，有效抑制工件表面高反光，成像效果更清晰

檢測效果

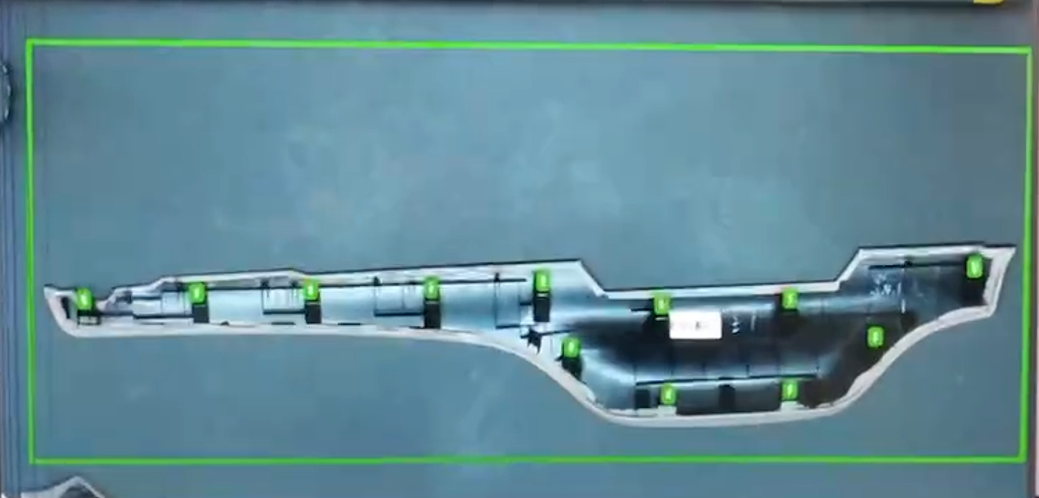

OK｜12個

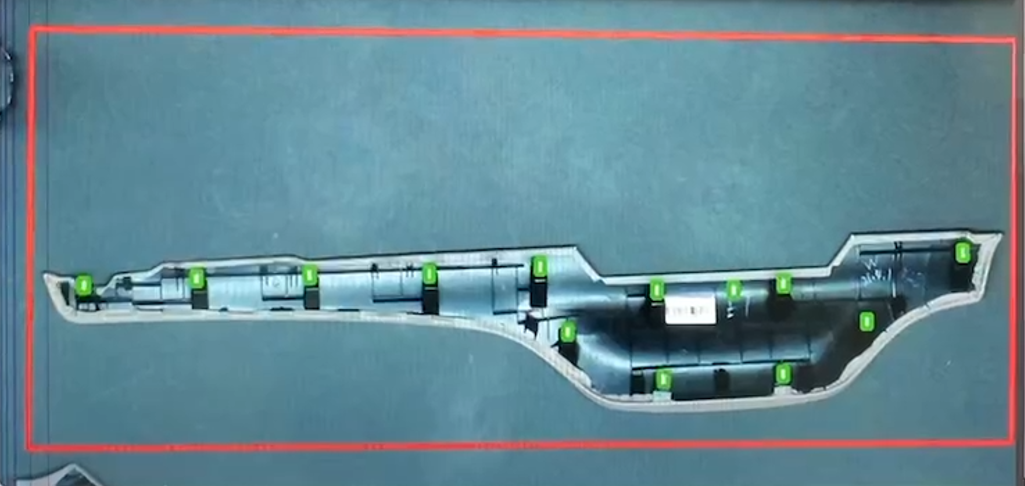

NG｜15個

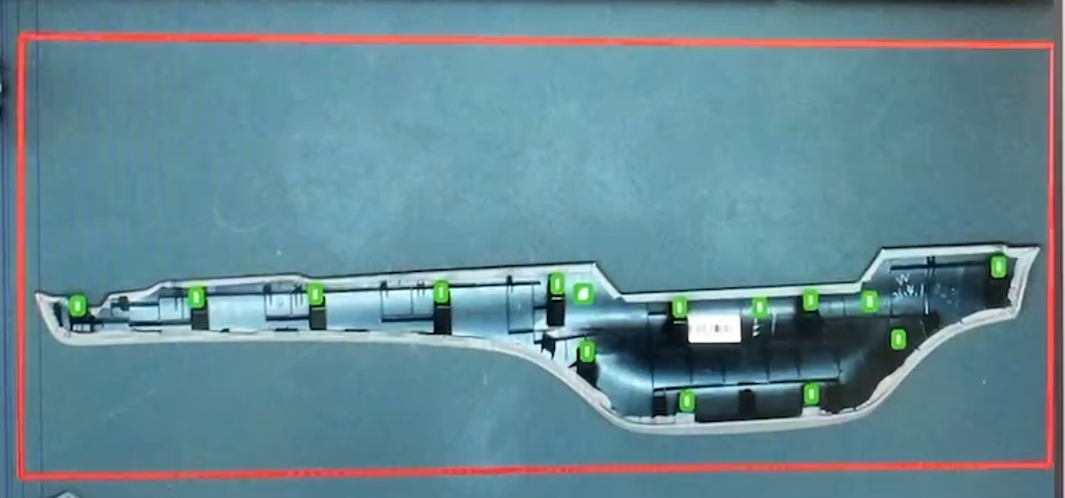

NG｜13個

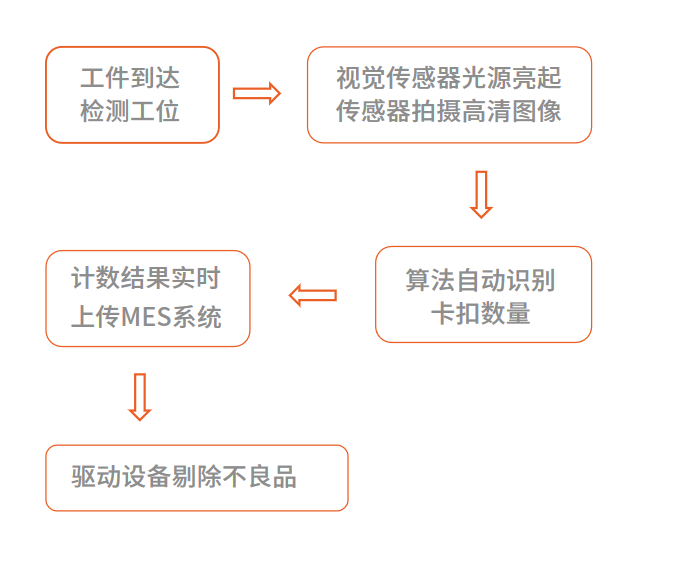

檢測流程
