在使用 Altium 產品的過程中我們收到許多用戶的提問，Q&A 系列將針對用戶關注度較高的問題，請 Altium 技術專家為大家答疑解惑。

電路板切口在導出 Gerber 文件時不會自動輸出。本文說明如何將切口輪廓生成到機械層，以便記錄并包含在制造輸出文件中。

起始版本：18.0至當前版本

詳細解決方案：

生成 Gerber 文件時，電路板切口不會自動導出。若要在 Gerber 輸出中顯示切口，需先按以下步驟創建輪廓：

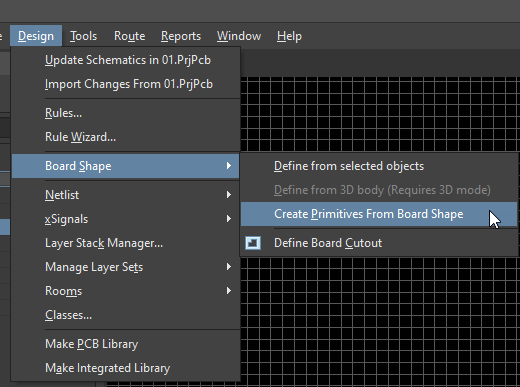

1. 通過以下操作創建電路板切口輪廓：Design ? Board Shape ? Create Primitives from Board Shape。

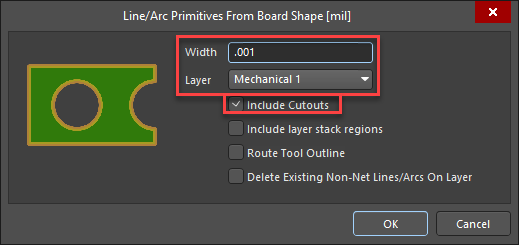

2. 在Line/Arc Primitives from Board Shape面板中，將寬度設置為較小值（如 .001mil），并將圖層設置為 Mechanical Layer。

3. 啟用Include Cutouts選項并點擊 “確定” 確認。這將在電路板及所有切口周圍生成輪廓。

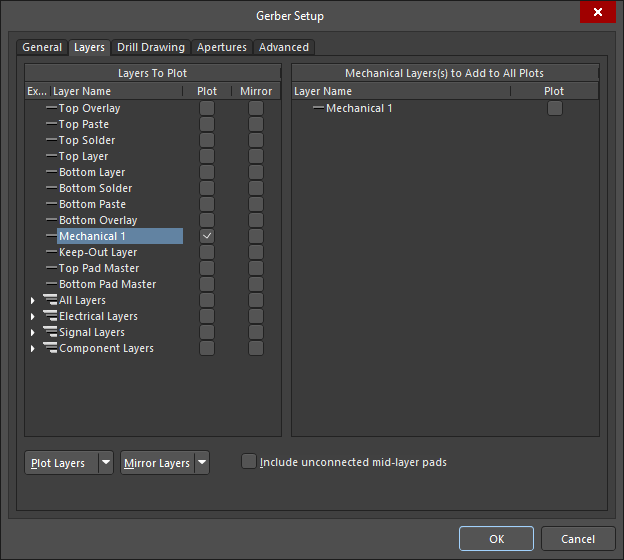

4. 生成Gerber輸出文件，并確保啟用步驟 2 中指定的機械層，以便將輪廓導出到機械 Gerber 層中。

這將為機械層生成一個表示切口的 Gerber 文件。

如需了解關于在 NCDRILL 中生成電路板輪廓和切口生成 Route Tool Path 的相關主題，請參閱：The Route Tool Path Layer Type。
