背景

消防安全很大程度上取決于消防設備的好壞，而消防設備能否正常工作又取決于供電電源的工作狀態。一直以來，因消 防設備電源故障造成消防設備失靈導致的火災事故屢有發生，特別是在供電緊張、消防設備質量良莠不齊、安全意識淡薄的 時期，這一問題顯得尤為突出。因此，如何實現對消防設備供電電源的實時監測，受到了公安消防部門及各消防單位的高度 重視，國家標準GB25506-2010《消防控制室通用技術要求》明確要求了消防控制室內應設置消防電源監控器。

消防設備電源監控系統簡介

消防設備電源監控系統用于實現對消防設備電源的實時監控。通過監測消防設備電源的電壓、電流、剩余電流、開關狀態等信息，判斷是否有過壓、欠壓、過流、缺相、錯相、中斷供電等故障，從而發出聲光故障報警及控制信號，指示故障報警部位，記錄并保存故障信息。產品設計符合GB28184-2011《消防設備電源監控系統》。 該系統適用于工廠、大型庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等線路復雜、消防設備電源故障發生機率 較大的場所。

系統組成和結構

1、消防設備電源監控系統包括：

• PMC-S30X系列電壓/電流信號傳感器 ；
• PMC-FP2000消防設備電源狀態監控器；
• PMC-FP1000消防設備電源中繼器；

消防設備電源監控系統支持RS-485或和二總線兩種通信方案，可根據應用需求靈活選擇。底層PMC-S30X系列電壓/ 電流信號傳感器，實現對電壓、電流、剩余電流的實時監控，用于判斷應急照明、噴淋泵、火災報警器、排煙風機等消防 設備電源的運行狀態，包括過壓、欠壓、過流、中斷供電等故障，并通過RS-485通信或二總線通信上傳到PMC-FP2000 消防設備電源狀態監控主機進行數據綜合分析處理。

PMC-FP2000一方面作為監控中心，集中顯示傳感器監測到的各種狀態、測量值；另一方面實時各種存儲故障報警事 件、維護事件等，并能通過RS-485口、以太網接口向上一級系統進行轉發。

如果所監測的消防設備距離較遠或者規模較大，可采用PMC-FP1000消防設備電源中繼器進行擴展，中繼器功能如下:

• 采集現場信號傳感器監測到的各種狀態數據，并及時轉發給上級系統狀態監控器；
• 為信號傳感器提供24V 直流工作電源；
• 增加通信距離；

2、功能特性：

• 實時監控功能：實現對電壓、電流、剩余電流、開關 狀態的實時監控，用于判斷應急照明、噴淋泵、火災 報警器、排煙風機等消防設備的電源的運行狀態，包 括過壓、欠壓、過流、中斷供電等故障；
• 主備電源轉換功能：監控主機和中繼器自帶備用電 源，可維持系統工作時間大于8h；
• 系統通信功能：監控主機具有4個下行RS-485通信 接口或4路二總線通信接口，最多可監控512臺信號 傳感器；對上提供RS-485、以太網接口，可接入上 一級監控系統；
• 監控報警功能：接收傳感器的故障報警信號，30s內 聲光報警、指示故障部位、記錄故障時間，并予以保 持直到手動復位；
• 故障報警功能：當傳感器終端與監控主機、中繼器、備用電源的連接線發生故障時，發出聲光故障信號， 并指示故障部位、類型；
• 數據存儲功能：記錄最近發生的100000多條事件， 包括狀態改變、故障、維護事件等；
• 輸入輸出功能：提供2路開關量輸入、2路繼電器控制輸出；
• 可視化顯示功能：監控主機具有觸控屏顯示功能，可進行各類消防故障報警事件查詢等；
• 監控主機內置微型打印機，可打印帶時標的故障報警信息；
• 完備的設備自檢，多級操作管理權限；

3、產品介紹

消防安全很大程度上取決于消防設備的好壞，而消防設備能否正常工作又取決于供電電源的工作狀態。一 直以來，因消防設備電源失控造成消防設備失靈而致使火災蔓延的事故屢有發生，特別是在供電緊張、消防設 備質量良莠不齊、安全意識淡薄的時期，這一問題顯得尤為突出。因此，如何實現對消防設備供電電源的實時 監測，受到了公安消防部門及各消防單位的高度重視，國家標準GB25506-2010《消防控制室通用技術要求》 中明確要求了消防控制室內應設置消防電源監控系統。

CET遵守國家相關規范標準，通過多年在消防火災預警系統領域積累的豐富經驗，開發消防設備電源監控 系統，通過監測消防設備電源的電壓、電流信息，判斷是否有過壓、欠壓、過流、缺相、錯相、電源中斷供電 等故障，及時發出聲光故障報警及控制信號，指示故障報警部位，滿足用戶對消防設備電源監控管理需求，能 顯著提高消防設備電源系統供電的可靠性和安全性。

該系統具有很強的消防設備電源監控預警功能，系統產品質量穩定可靠，產品設計符合國家標準 GB28184-2011《消防設備電源監控系統》。該系統適用于工廠、大型庫房、辦公室、商業建筑、賓館、住宅 及娛樂場所等消防設備電源故障發生機率較大的場所。

《消防控制室通用技術要求》GB 25506-2010 ；

《消防設備電源監控系統》 GB 28184-2011 ；

《火災自動報警系統設計規范》GB 50116-2013；

《民用建筑電氣設計規范》GB 51348-2019 ；

《地鐵設計規范》GB50157-2013 ；

《火災自動報警系統設計規范圖集》14X505-1 ；

《消防設備電源監控系統》10CX504 ；

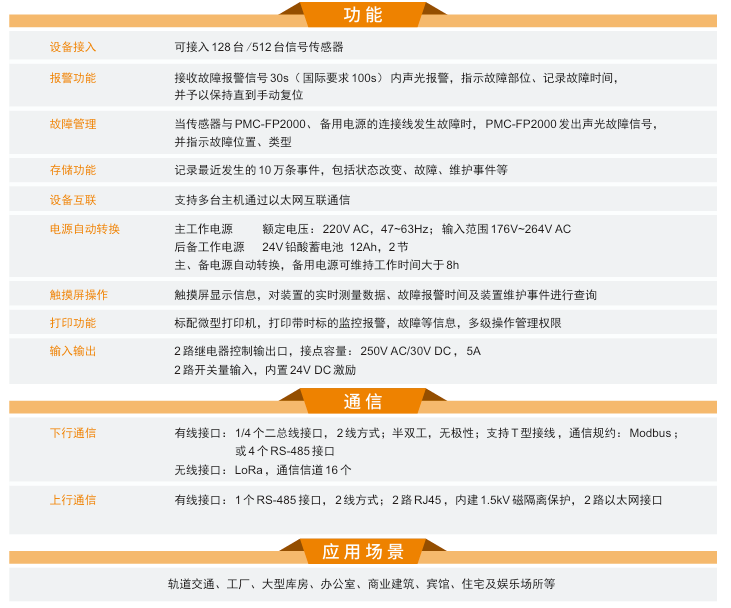

（1）PMC-FP2000 消防設備電源狀態監控器

PMC-FP2000消防設備電源監控是基于嵌入式 工控機系統軟硬件平臺，實時性強，可靠性高，能 與現場的各種智能信號傳感器進行通信并對數據進 行轉發，實現對現場消防電源工作狀態的實時監 控。并能接收來自信號傳感器的故障報警信號，發 出聲光故障報警信號和控制信號，指示故障報警部 位，記錄并保存故障報警信息。

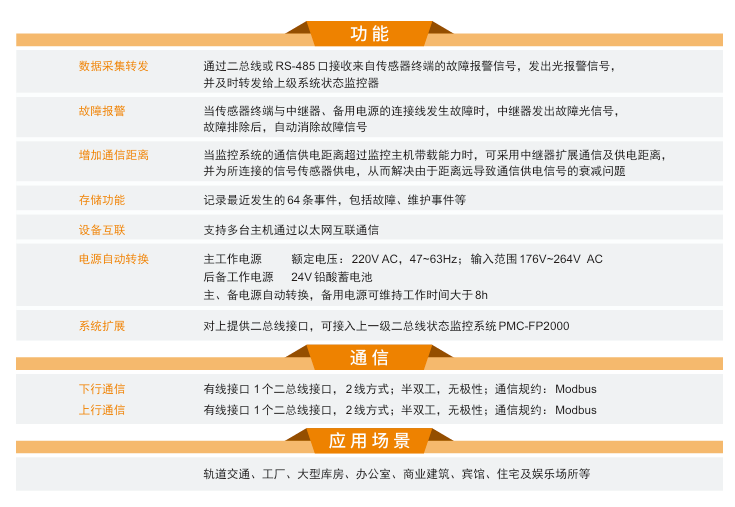

（2）PMC-FP1000 消防設備電源中繼器

PMC-FP1000消防設備電源中繼器基于嵌入式 系統軟硬件平臺，實時性強，可靠性高，能與消防 用電現場的各種智能信號傳感器進行通信，增加通信距離。

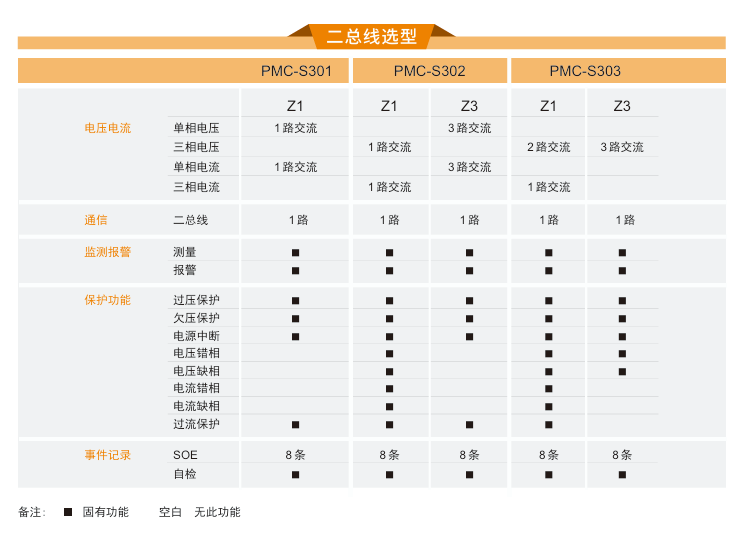

（3）PMC-S30X電壓/電流信號傳感器

PMC-S30X信號傳感器通過對現場消防設備電 源的電壓、電流等電量的采集與分析，判斷消防設 備電源的運行狀態，包括過壓、欠壓、缺相、錯 相、中斷供電等故障，進行現場實時故障報警，并 上傳到狀態監控系統主機進行數據綜合分析與處 理，監控系統主機分析處理后指示消防設備電源發 生的故障類型、位置信息等，同時發出光報警信號。
