光電傳感器簡介和作用

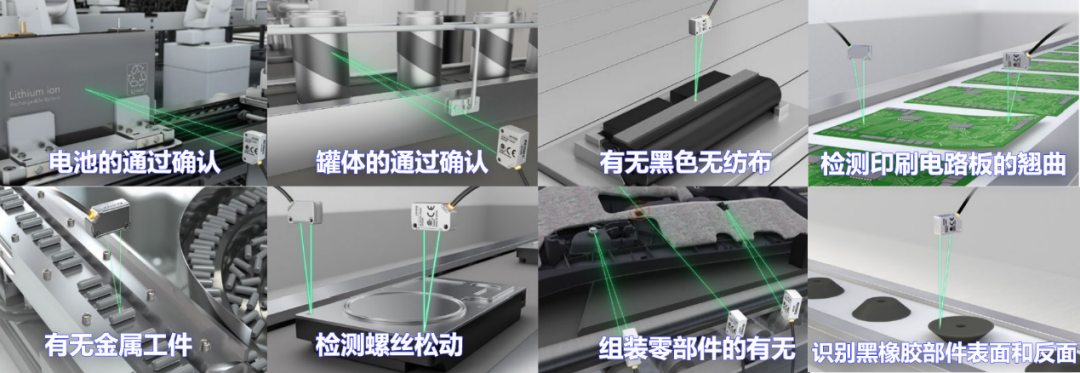

光電傳感器通過光信號的發射、反射或遮擋，實現物體檢測、距離測量等功能，廣泛應用于工業自動化（產線計數）、智能物流（AGV 導航）、安防監控（紅外報警）等場景。

光電傳感器原理

典型的對射型/ 漫反射型光電傳感器，核心是 “光→電信號轉換電路”，配合 LED 狀態指示和晶體管驅動負載（如繼電器），利用光電效應實現物理量檢測的器件：

1.發射端：產生光信號（如紅外LED、激光二極管）；

2.接收端：光敏元件（如光敏二極管、光敏電阻）將光信號轉換為電信號；

3.信號處理電路：放大、整形電信號，輸出至MCU 或控制系統。

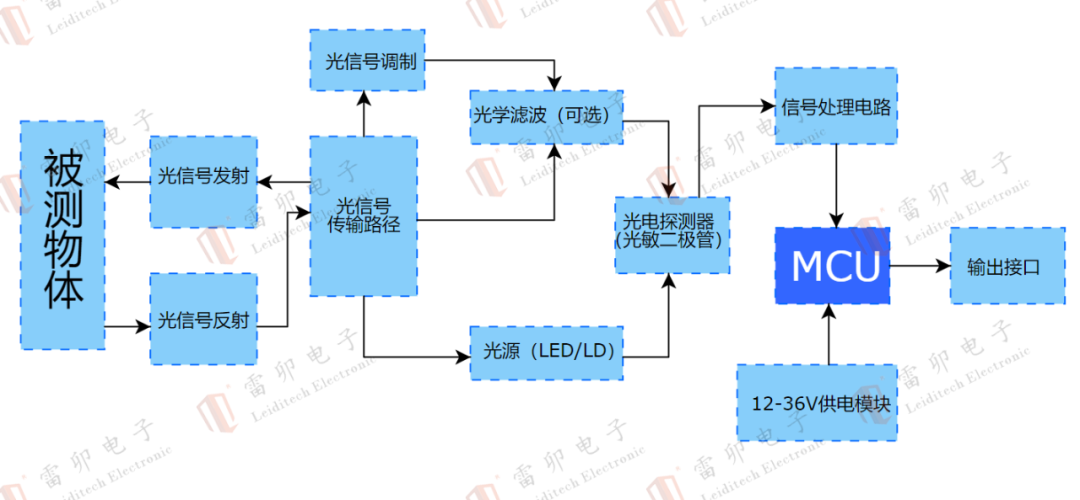

（光電傳感器典型系統框圖）

靜電浪涌防護方案設計

雷卯電子采用“分類防護”策略，從電源端到信號接口構建防護體系：

01

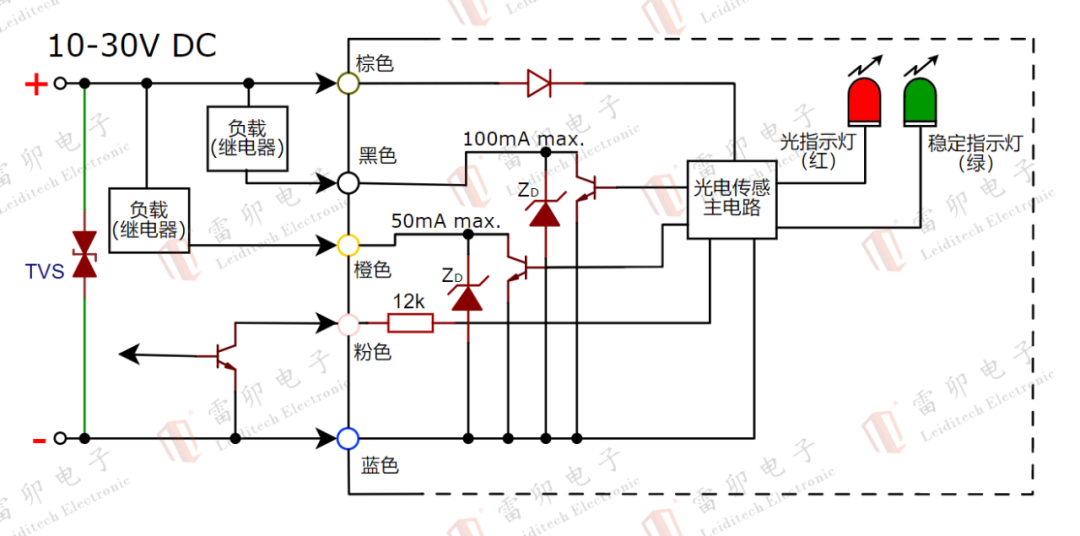

電源端（棕線 + 藍線）防護

風險：10~30V 電源易受浪涌沖擊（如雷擊感應的上百伏脈沖），直接損壞主電路。

雷卯方案：在棕線與藍線之間并聯小體積、高功率的TVS 管SMBJ33CA：覆蓋10~30V 工作范圍，留有余量；峰值脈沖功率（P?）400W（IEC 61000-4-5 標準浪涌）；響應時間≤1ns（快速鉗位）。

02

信號輸出端（黑、橙）線防護

風險：負載端的靜電（如繼電器觸點打火）反向侵入，擊穿晶體管集電極。

雷卯方案：在黑線、橙線與藍線之間各并聯小體積的ESD二極管SD36C，SOD323超小封裝，進行靜電浪涌二極防護，覆蓋10-30V電源電壓，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。

03

控制輸入端（粉線）防護

雷卯方案：在粉線控制端與藍線之間并聯小體積的ESD二極管ESDA05CP30，有效保護主控MCU，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。

雷卯電子（Leiditech）致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
