TPS56X20 是一款具有電壓縮放控制的同步 DC-DC 轉換器 IC（集成電路），可為需要內核電壓 （V 的微處理器 （MCU） 供電 核心 ） 調整。初始上電后，輸出電壓可通過通過 I 發送的 VID 代碼進行編程/縮放^2^C 兼容總線。

該降壓轉換器采用自適應導通時間 D-CAP2 模式控制，無需外部元件即可提供非?？焖俚乃矐B(tài)響應。與傳統的電壓/電流模式控制不同，D-CAP2 支持在高負載的 PWM 模式和輕負載的 Eco 模式?之間無縫轉換。Eco 模式在輕負載下保持高效率。
*附件：tps56920.pdf

該TPS56X20支持超低 ESR 陶瓷電容器和低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP。該器件針對 1.0μH 至 2.2μH 的小型電感進行了優化，節省了 PCB 面積。

TPS56X20 器件采用 HTSSOP 封裝。

特性

• D-CAP2? 對照
  • 輸入電壓范圍：4.5V 至 17V
  • 開關頻率：500kHz
  • 針對 1.0μH 至 2.2μH 電感進行了優化
• ±1% 輸出電壓精度
• 通過 I 的功能^2^C 兼容接口
  • 輸出電壓 （VID）：0.6V 至 1.87V，10mV
  • 自動跳過 Eco 模式? ON/OFF （輕負載）
  • 電流限制目標：40% 至 160%
  • 使能 IC，回讀電源正常
  • 打嗝模式保護開/關
• IC 端子特性
  • 使用外部電阻器啟動 VFB 引腳
    的輸出電壓：0.6V 至 1.87V
  • 可調軟啟動、
    單調預偏置啟動
  • 電源正常
  • 我^2^C 地址編程 （2bits）
• 逐周期過流限制控制
• 熱關斷 （TSD）
• 欠壓鎖定 （UVLO）
• 帶 PowerPAD? 的 TSSOP 封裝 （PWP）

參數

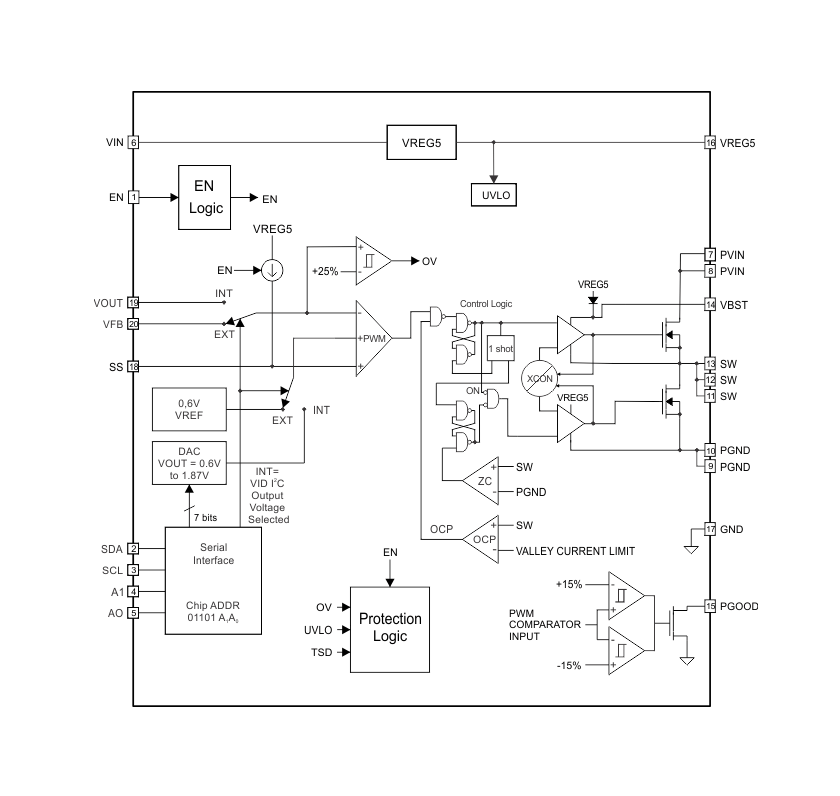

方框圖

1. 產品概述

• ?產品名稱?：TPS56920
• ?類型?：同步降壓（Buck）電壓調節器
• ?輸入電壓范圍?：4.5V 至 17V
• ?輸出電壓?：通過I2C接口編程，0.6V 至 1.87V，步長為10mV
• ?輸出電流?：最大9A
• ?開關頻率?：500kHz
• ?特性?：支持電壓縮放控制，具有Eco-mode?（輕載自動跳周期模式）以提高輕載效率，具備過流保護、欠壓鎖定（UVLO）、熱關斷（TSD）等功能。

2. 功能特點

• ?D-CAP2? 控制?：提供快速瞬態響應，無需外部組件。
• ?I2C 接口?：支持輸出電壓編程、讀取電源良好狀態、使能/禁用IC等。
• ?軟啟動?：可調軟啟動時間，單調預偏置啟動。
• ?熱關斷和欠壓鎖定?：保護IC免受過熱和欠壓條件的影響。
• ?過流保護?：逐周期過流限制控制，防止電流過大損壞IC。

3. 封裝與尺寸

• ?封裝類型?：HTSSOP（帶PowerPAD?）
• ?尺寸?：6.50mm × 4.40mm（20引腳）

4. 典型應用

• ?媒體處理器?：用于數字電視、機頂盒（STB）、DVD/藍光播放器、有線/衛星調制解調器等消費類應用。
• ?SoC處理器?
• ?高密度電源分配系統?

5. 引腳配置與功能

• ?主要引腳?：
  • VIN：5.5V線性調節器供電輸入。
  • PVIN：功率輸入，連接到高側MOSFET漏極。
  • PGND：低側MOSFET的接地返回。
  • SW：開關節點連接，用于高側和低側NFET。
  • VBST：高側NFET柵極驅動電路供電輸入。
  • PGOOD：開漏電源良好輸出。
  • VREG5：5.5V線性調節器輸出。
  • GND：信號地。
  • SS：軟啟動編程端子。
  • VOUT：輸出電壓連接。
  • VFB：D-CAP2反饋輸入。

6. 電氣特性

• ?工作結溫范圍?：-40°C 至 125°C（最高結溫可達150°C，需參考具體版本數據手冊）
• ?輸出電壓精度?：±1%
• ?電流限制?：可通過I2C接口編程，典型值為10.15A
• ?熱阻?：θJA（結到環境）為36.8°C/W（20引腳封裝）

7. 應用指南

• ?設計步驟?：包括輸出電壓電阻選擇、輸出濾波器選擇、輸入電容選擇、自舉電容選擇和VREG5電容選擇等。
• ?布局建議?：保持輸入開關電流環路盡可能小，SW節點物理尺寸和長度盡可能小，模擬和非切換組件遠離切換組件，單點連接信號地和功率地等。
