前 言

本文主要介紹創龍科技TL3562-EVM評估板硬件接口資源，以及設計注意事項等內容。

RK3562J/RK3562處理器的IO電平標準一般為3.3V，上拉電源一般不超過3.3V，當外接信號電平與IO電平不匹配時，中間需增加電平轉換芯片或信號隔離芯片。按鍵或接口需考慮ESD設計，ESD器件選型時需注意結電容是否偏大，否則可能會影響到信號通信。

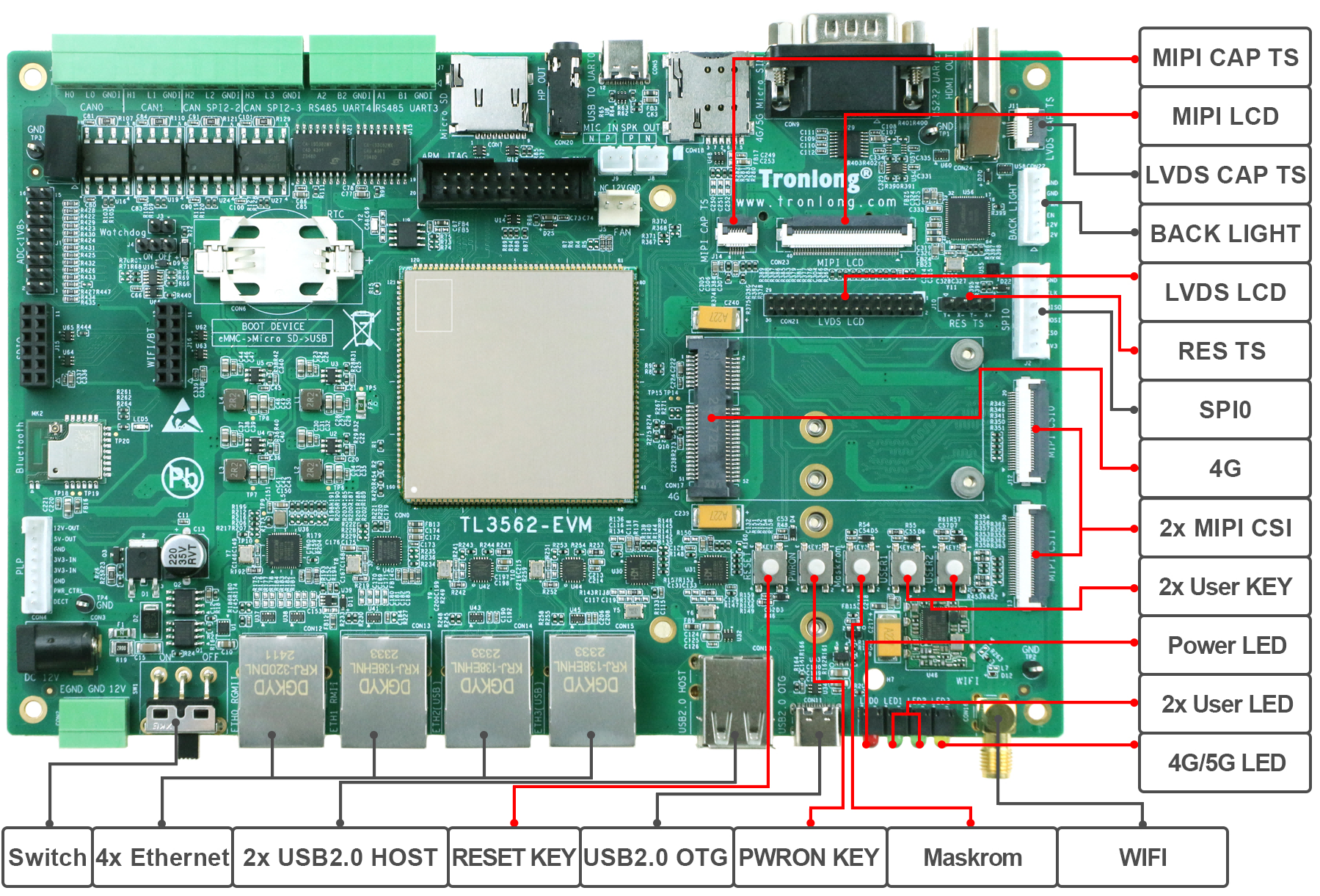

圖 1?評估板硬件資源圖解1

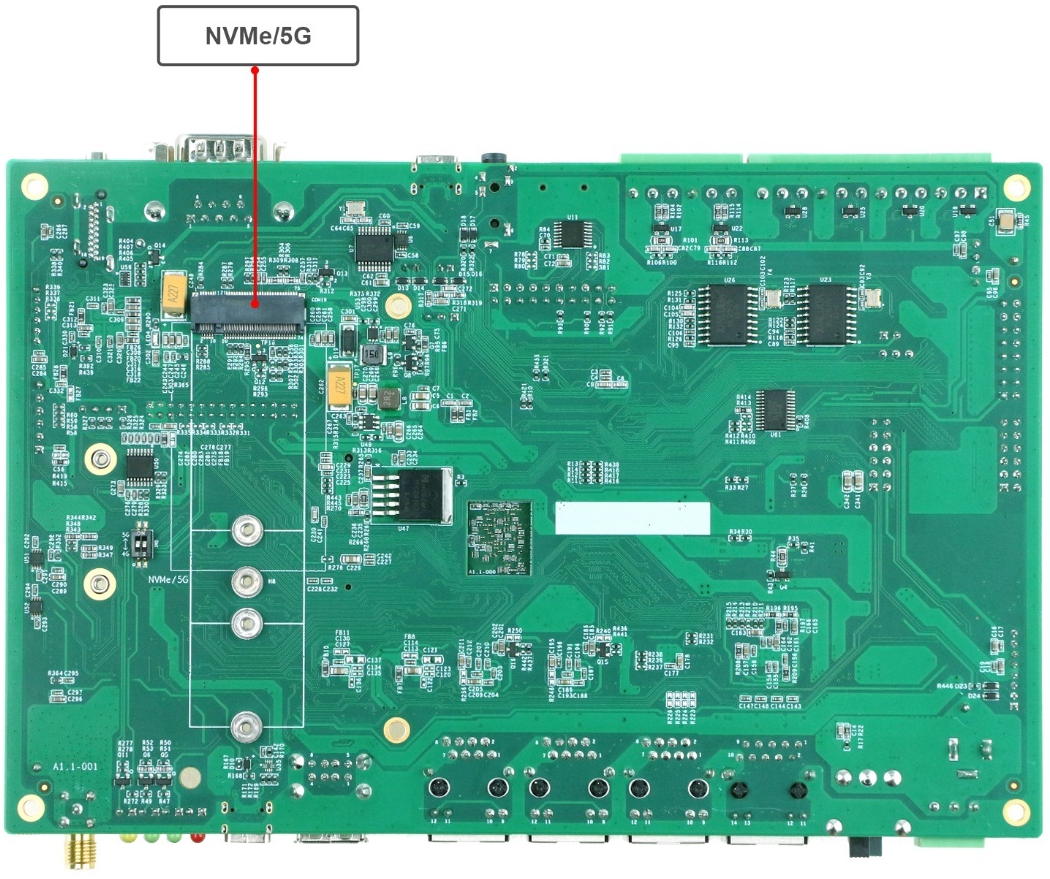

圖 2?評估板硬件資源圖解2

圖 3?評估板硬件資源圖解3

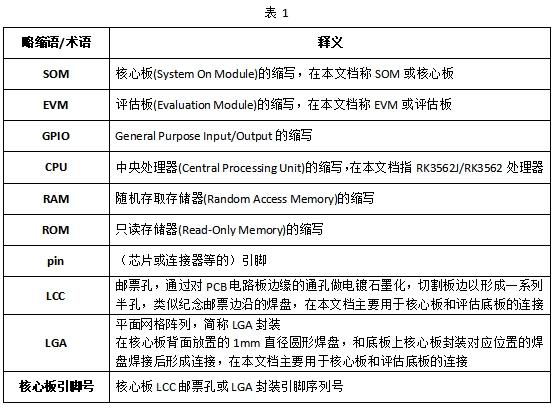

為便于閱讀，下表對文檔出現的部分術語進行解釋；對于廣泛認同釋義的術語，本頁不做注釋。

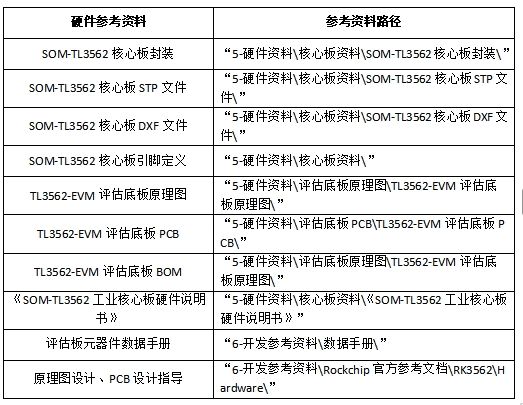

硬件參考資料目錄如下表所示：

SOM-TL3562核心板

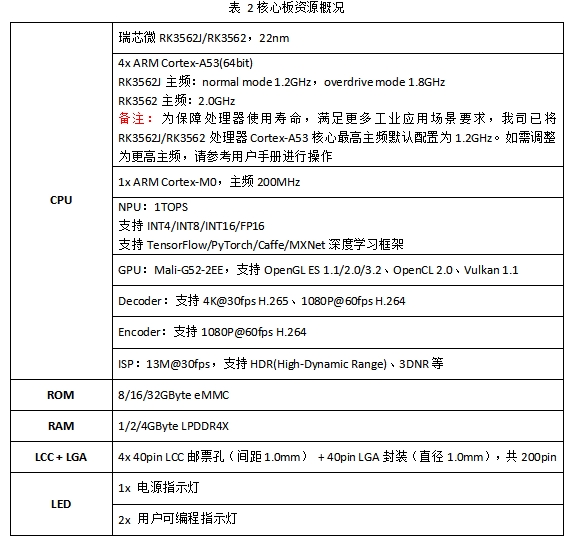

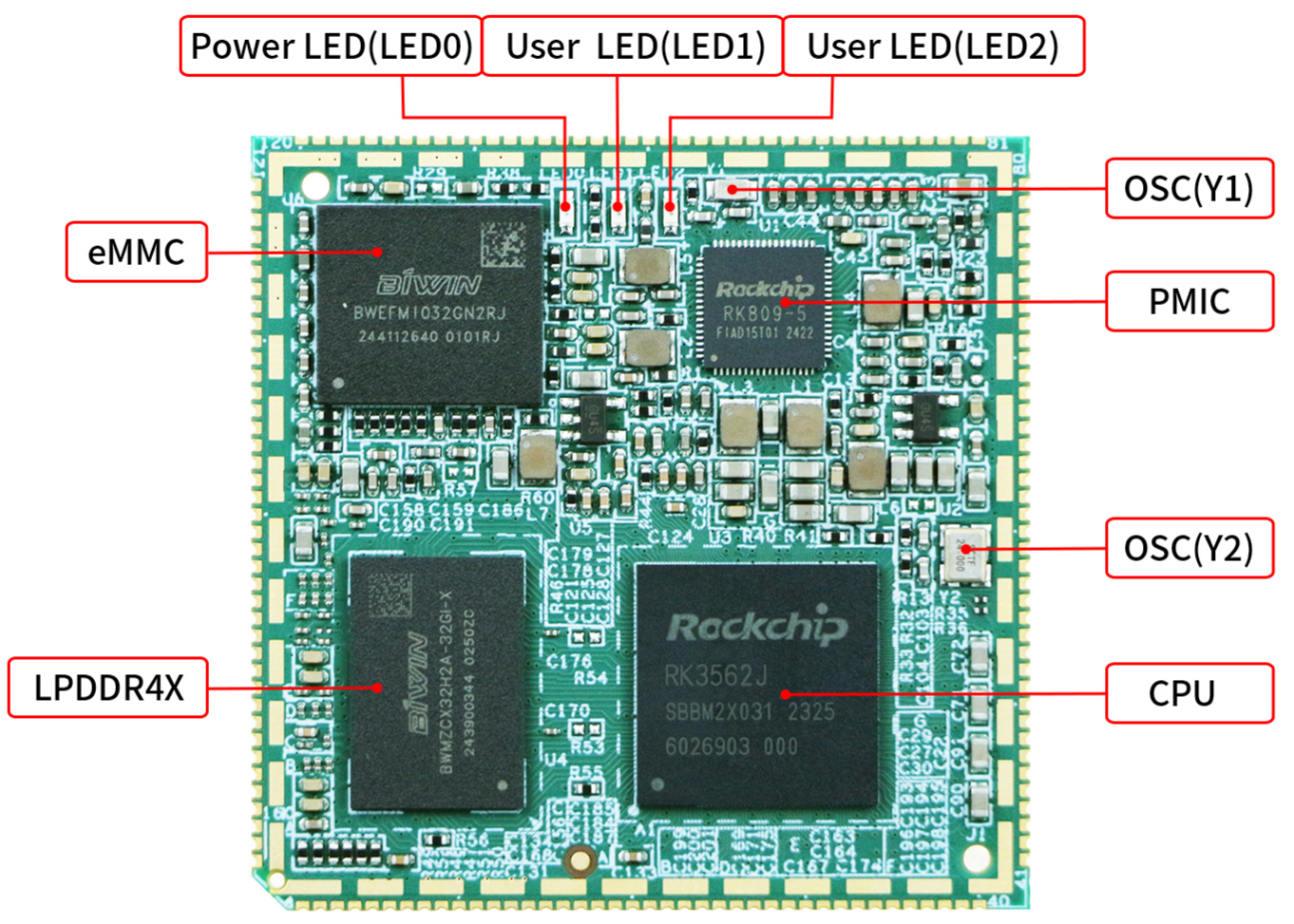

SOM-TL3562核心板板載CPU、ROM、RAM、晶振、電源、LED等硬件資源，并通過LCC + LGA連接方式引出IO。核心板硬件資源、引腳說明、電氣特性、機械尺寸、底板設計注意事項等詳細內容，請查閱《SOM-TL3562工業核心板硬件說明書》。

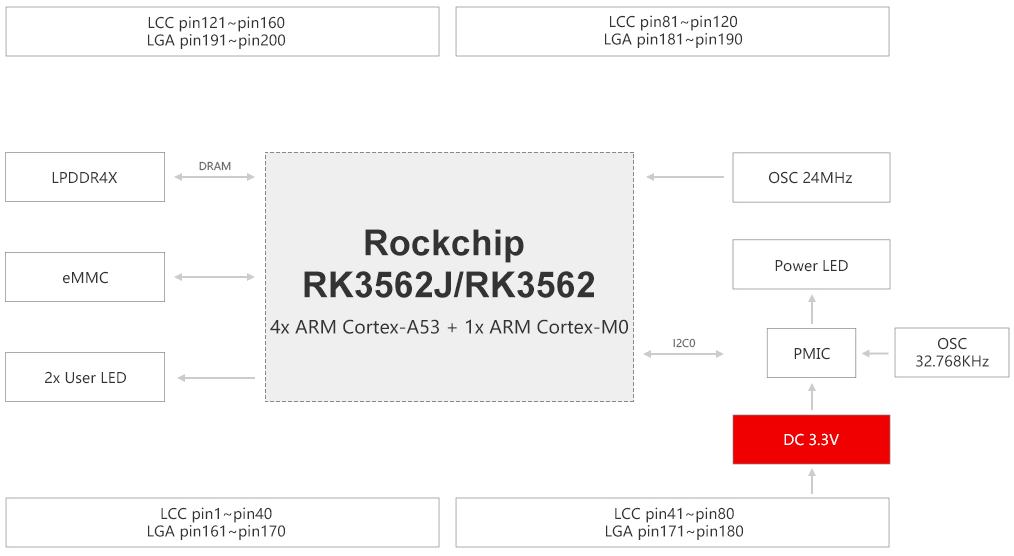

圖 4?核心板硬件框圖

圖 5?核心板正面圖

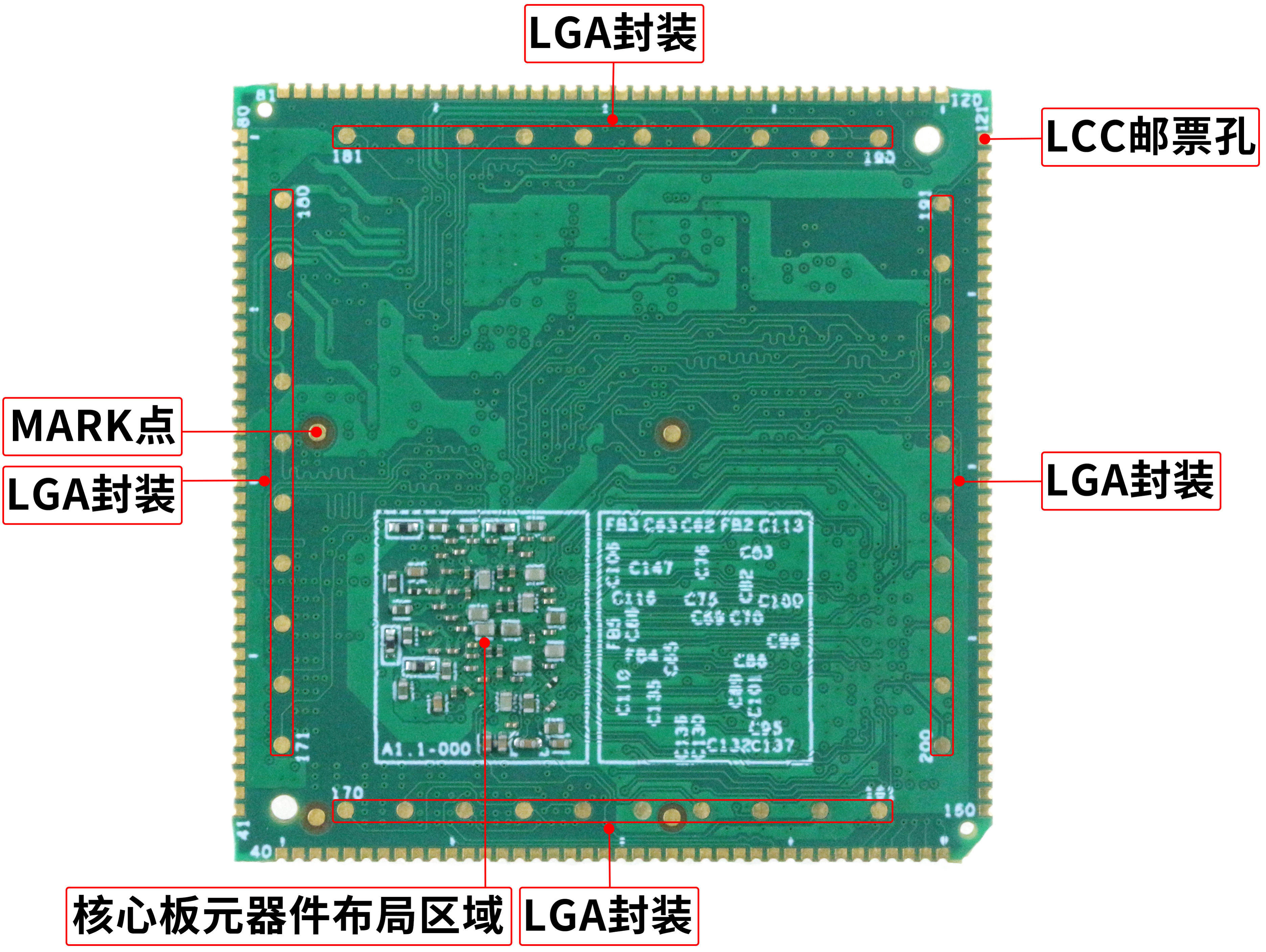

圖 6?核心板背面圖

評估底板電源

評估底板由12V直流電源供電，CON2和CON3為電源輸入連接器。CON3為DC-005電源接口，可接外徑5.5mm、內徑2.1mm的電源插頭。CON2為3pin規格的綠色端子，間距為3.81mm。電源輸入端提供過流保護、過壓保護、防反插及快速掉電等電路保護功能。

SW1為電源撥動開關，使用時請根據附近的ON/OFF絲印進行選擇。

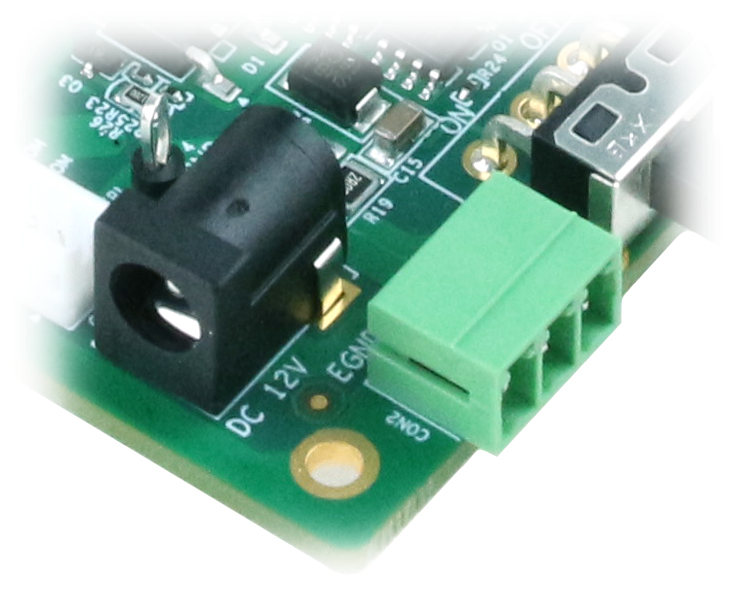

圖 7?電源接口實物圖

圖 8?輸入級電源保護電路

VDD_12V_MAIN通過多路電源芯片轉換后，為核心板及評估底板外設供電。核心板提供底板輔助電源信號VDD_3V3_SOM_OUT，用于控制評估底板各路電源上電時序。

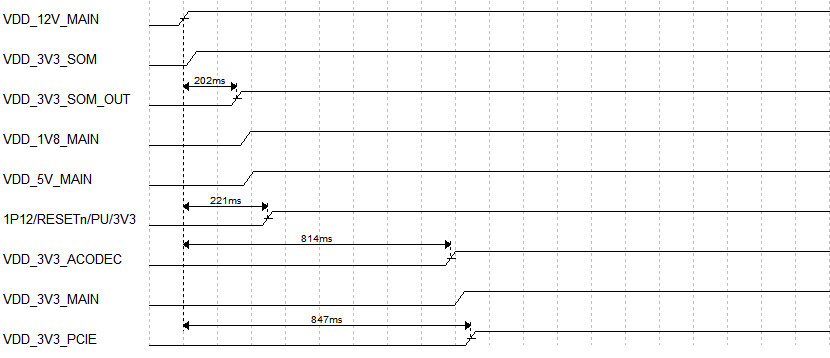

評估板推薦的上電時序：12V DC供電(VDD_12V_MAIN) -> 核心板供電(VDD_3V3_SOM)-> 核心板配置底板輔助電源(VDD_3V3_SOM_OUT) -> 底板外設供電(VDD_1V8_MAIN) -> 底板外設供電(VDD_5V_MAIN)-> 系統復位(1P12/RESETn/PU/3V3)->核心板音頻電源(VDD_3V3_ACODEC) -> 底板外設供電(VDD_3V3_MAIN) -> 底板外設供電(VDD_3V3_PCIE)，推薦上電時序設計如下圖所示。

圖 9?評估底板推薦上電時序

核心板供電

VDD_12V_MAIN通過芯強微電子(Ecranic)的EC2232EDCDC電源芯片產生一路3.3V電源，用于SOM-TL3562核心板的供電，網絡名為VDD_3V3_SOM，最大電流供給能力為3A。

該電源使能由輸入電壓分壓提供，實現上電即使能的時序控制。為保護核心板及方便測量電壓電流，電源路徑已串接保險絲F2。

圖 10?VDD_3V3_SOM電源設計

核心板提供的VDD_3V3_SOM_OUT與VDD_3V3_ACODEC電源輸出，供電能力≤200mA，其中VDD_3V3_SOM_OUT主要用于控制評估底板的部分電源的上電，以及核心板配置相關電路的供電（如BOOT SET、DEBUG UART、Micro SD、看門狗等電路）；VDD_3V3_ACODEC主要用于控制評估底板的其他部分電源上電，核心板輸出的這兩個電源除了作為這些功能使用外，請勿用于其他外設的供電。

外設供電

VDD_12V_MAIN通過4個芯強微電子(Ecranic)的EC2232E DCDC電源芯片產生4路評估底板外設電源，網絡名分別為：VDD_5V_MAIN、VDD_3V3_MAIN、VDD_3V3_PCIE、VDD_1V8_MAIN，每路外設電源最大電流供給能力為3A。

VDD_5V_MAIN和VDD_1V8_MAIN電源的使能由VDD_3V3_SOM_OUT提供，VDD_3V3_MAIN和VDD_3V3_PCIE電源的使能需VDD_3V3_ACODEC提供，實現評估底板外設電源在核心板電源之后上電的時序控制。

圖 11?VDD_5V_MAIN電源設計

圖 12?VDD_3V3_MAIN電源設計

圖 13?VDD_3V3_PCIE電源設計

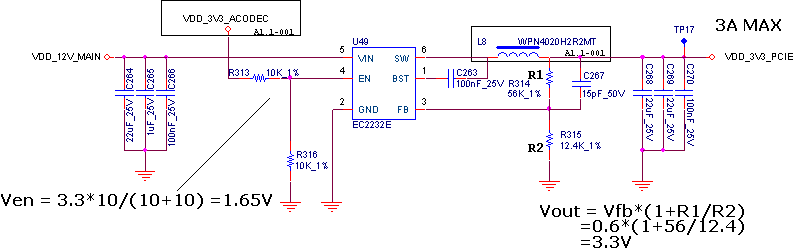

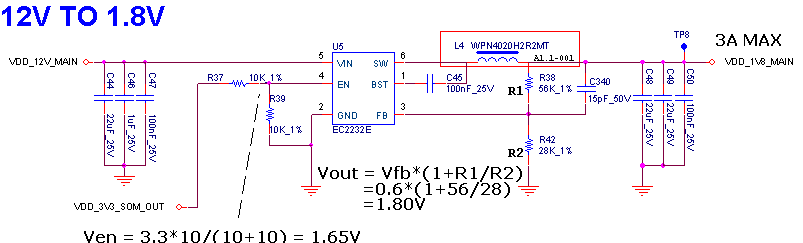

圖 14?VDD_1V8_MAIN電源設計

隔離電源

VDD_5V_MAIN通過金升陽科技(MORNSUN)的B0505S-1WR3L隔離電源模塊產生一路5V DC隔離電源，用于評估底板隔離電路的供電，網絡名為VDD_5V_ISO，最大電流供給能力為200mA，可提供3000V DC的直流隔離能力。

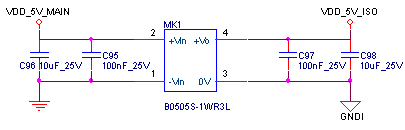

圖 15?VDD_5V_ISO電源設計

設計注意事項：

底板設計時，若無需輸入級保護電路的部分或全部功能，可適當裁剪。

底板電源設計可根據實際電路設計進行增減，建議參考我司上電時序進行底板電源的使能控制。

VDD_3V3_SOM在核心板內部未預留總電源輸入的儲能大電容。底板設計時，請在靠近郵票孔焊盤位置放置50uF左右的儲能大電容。

為使VDD_5V_MAIN、VDD_3V3_MAIN、VDD_3V3_PCIE、VDD_1V8_MAIN滿足系統上電、掉電時序要求，需使用核心板輸出的VDD_3V3_SOM_OUT信號來控制VDD_5V_MAIN、VDD_1V8_MAIN的電源使能、使用核心板輸出的VDD_3V3_ACODEC信號來控制VDD_3V3_MAIN、VDD_3V3_PCIE的電源使能（詳情見評估底板推薦上電時序）。

系統啟動說明

系統上電后，由CPU內部BootRom的引導代碼依次從eMMC FLASH(eMMC)、SD卡(SDMMC0)、USB2.0 OTG接口檢測SPL啟動程序，從第一個包含SPL啟動程序的設備開始啟動。SPL啟動后，將優先從SD系統卡（非常規SD卡）引導U-Boot鏡像，否則，將從原啟動設備引導U-Boot鏡像。

詳情請查閱“6-開發參考資料Rockchip官方參考文檔cnCommonMMC”目錄下的官方參考文檔《Rockchip_Developer_Guide_SD_Boot_CN》。

備注：RK3562J/RK3562不含BOOT SET啟動配置引腳，無需進行BOOT SET電路設計。

LED

評估底板提供電源指示燈，模塊狀態指示燈及用戶可編程指示燈，分別為LED0~LED5。其中LED0~LED3采用插件LED，LED4、LED5采用0603封裝的貼片LED。

電源指示燈

LED0為電源指示燈，顏色為紅色，上電默認點亮。

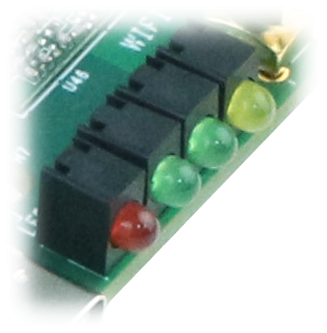

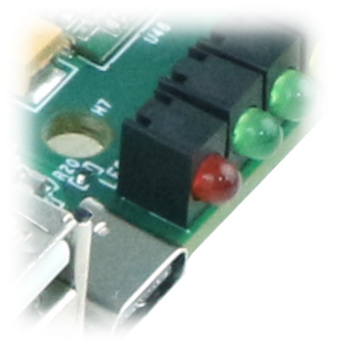

圖 16?電源指示燈實物圖

圖 17?評估板電源指示燈電路設計

用戶可編程指示燈

評估底板提供2個用戶可編程指示燈LED1和LED2，高電平點亮，顏色為綠色，通過CPU的GPIO4_B1_d、GPIO4_B7_d引腳控制。

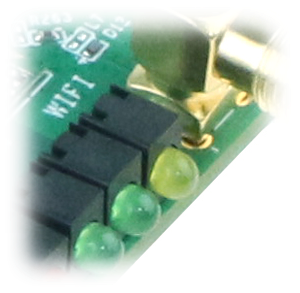

圖 18?用戶可編程指示燈實物圖

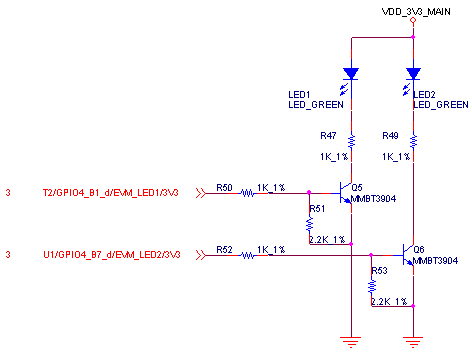

圖 19?用戶可編程指示燈電路設計

模塊狀態指示燈

LED3為4G/5G模塊狀態指示燈，顏色為黃色；LED4為NVMe硬盤狀態指示燈，顏色為黃綠色；LED5為藍牙模塊狀態指示燈，顏色為黃綠色。

圖 20?4G/5G模塊狀態指示燈實物圖

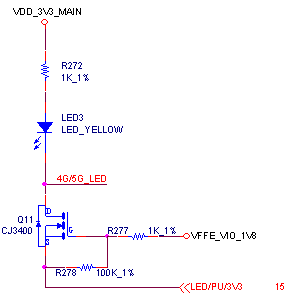

圖 21?4G/5G模塊狀態指示燈電路設計

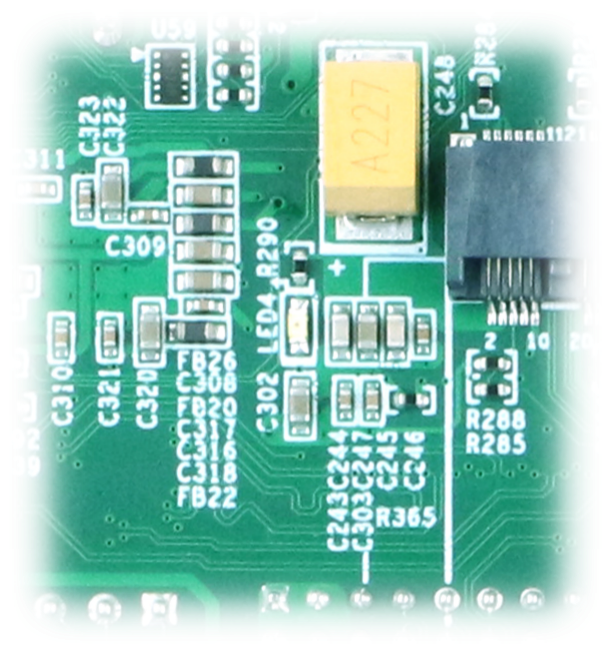

圖 22?NVMe硬盤狀態指示燈實物圖

圖 23?NVMe硬盤狀態指示燈電路設計

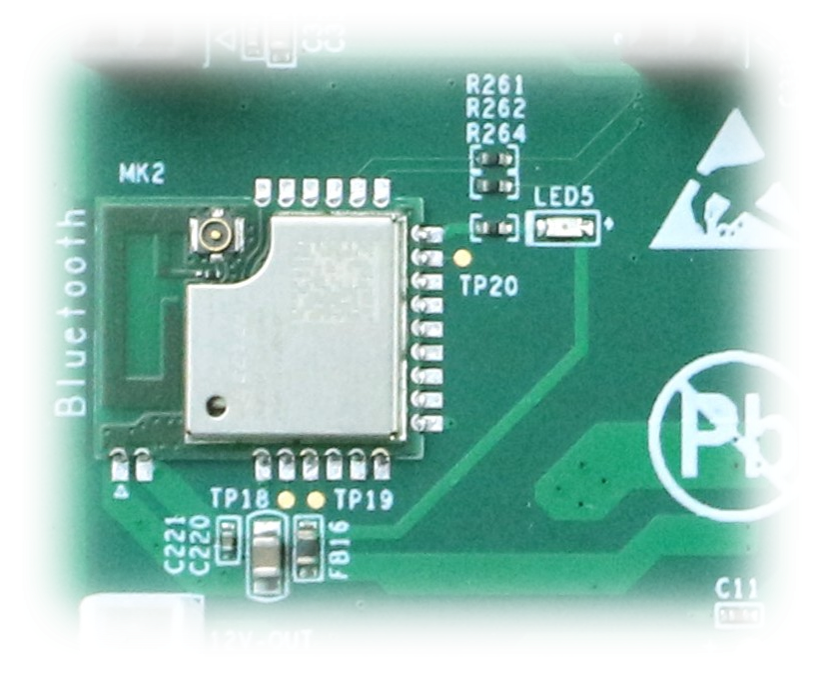

圖 24?藍牙模塊狀態指示燈實物圖

圖 24?藍牙模塊狀態指示燈實物圖

KEY

評估底板包含1個系統復位按鍵RESET(KEY1)，1個PMIC開關機按鍵PWRON(KEY2)，1個Maskrom按鍵Maskrom(KEY3)、2個用戶輸入按鍵USER1(KEY4)、USER2(KEY5)。

RESET復位按鍵

圖 26?RESET復位按鍵實物圖

KEY1為評估板RESET復位按鍵，控制CPU和PMIC的復位引腳。

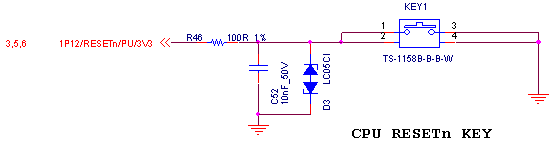

圖 27?RESET復位按鍵電路設計

設計注意事項：

1P12/RESETn/PU/3V3為核心板的復位輸入引腳，核心板內部已上拉10K電阻，默認情況請懸空處理，以免影響上電時序。

POWER ON開關機按鍵

KEY2為PMIC開關機按鍵，按鍵狀態通過PWRON引腳輸入至PMIC。

圖 28?PWRON按鍵實物圖

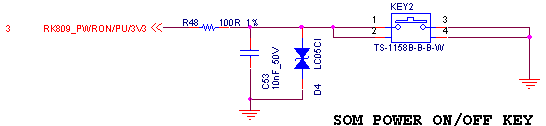

圖 29?PWRON按鍵電路設計

設計注意事項：

PWRON引腳在PMIC內部已上拉17K電阻，默認情況懸空即可。

Maskrom按鍵

KEY3為Maskrom按鍵，按鍵狀態通過SARADC0_BOOT引腳輸入至CPU。

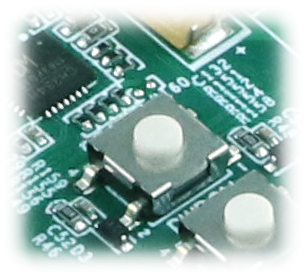

圖 30?Maskrom按鍵實物圖

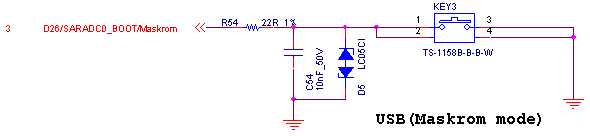

圖 31?Maskrom按鍵電路設計

設計注意事項：

在eMMC未固化系統鏡像的情況下上電啟動，CPU會引導進入Maskrom模式，通過USB2.0OTG可以進行首次固化系統鏡像或在開發調試過程中若遇到Loader無法正常啟動的情況，也可以通過進入Maskrom模式固化系統。

用戶輸入按鍵

KEY4(USER1)，KEY5(USER2)為用戶輸入按鍵，KEY4按鍵狀態通過SARADC0_IN1引腳輸入至CPU，KEY5按鍵狀態通過GPIO0_A0_d引腳輸入至CPU。

備注：KEY4(USER1)按鍵同時為系統的Recovery按鍵。

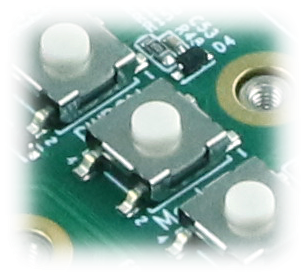

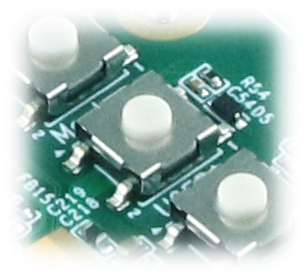

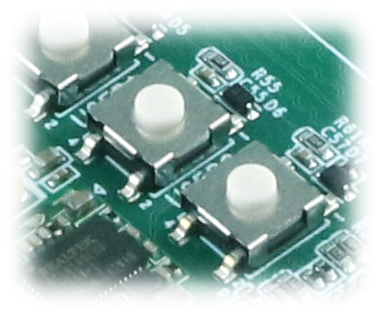

圖 32?用戶輸入按鍵實物圖

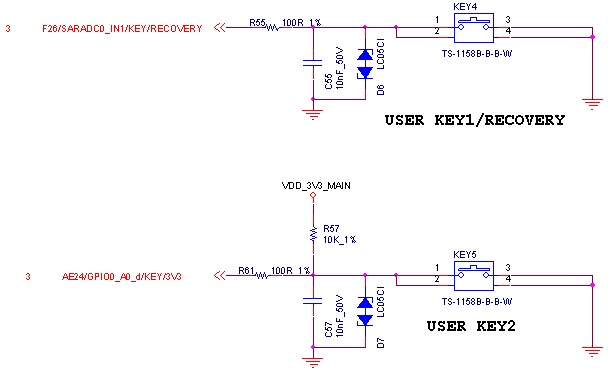

圖 33?用戶輸入按鍵電路設計
