TPS62090-Q1 器件是高頻、同步、降壓轉換器系列，針對小設計尺寸、高效率進行了優化，專為電池供電應用而設計。為了最大限度地提高效率，轉換器在脈沖寬度調制 （PWM） 模式下工作，標稱開關頻率為 2.8MHz 至 1.4MHz，并在輕負載電流下自動進入省電模式運行。當用于分布式電源和負載點調節時，這些器件允許對其他電壓軌進行電壓跟蹤，并容忍 10μF 至 150μF 及以上的輸出電容器。使用 DCS-Control 拓?fù)?，這些器件可實現出色的負載瞬態性能和精確的輸出電壓調節。
*附件：tps62090-q1.pdf

輸出電壓啟動斜坡由 SS 引腳控制，允許作為獨立電源或以跟蹤配置運行。通過配置 enable 和 power good 引腳，也可以進行電源排序。在省電模式下，這些器件的典型靜態電流為 20μA。自動進入省電模式，在整個負載電流范圍內無縫保持高效率。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 結點工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C6
• 2.5V 至 6V 輸入電壓范圍
• DCS-控制
• 95% 的轉換器效率
• 省電模式
• 20μA 工作靜態電流
• 100% 占空比，實現最低壓差
• 2.8MHz 和 1.4MHz 典型開關頻率
• 0.8V 至 VIN 可調輸出電壓
• 輸出放電功能
• 可調軟啟動
• 打嗝短路保護
• 輸出電壓跟蹤
• 廣泛的輸出電容選擇
• 采用 3mm × 3mm、16 引腳 QFN 封裝

參數

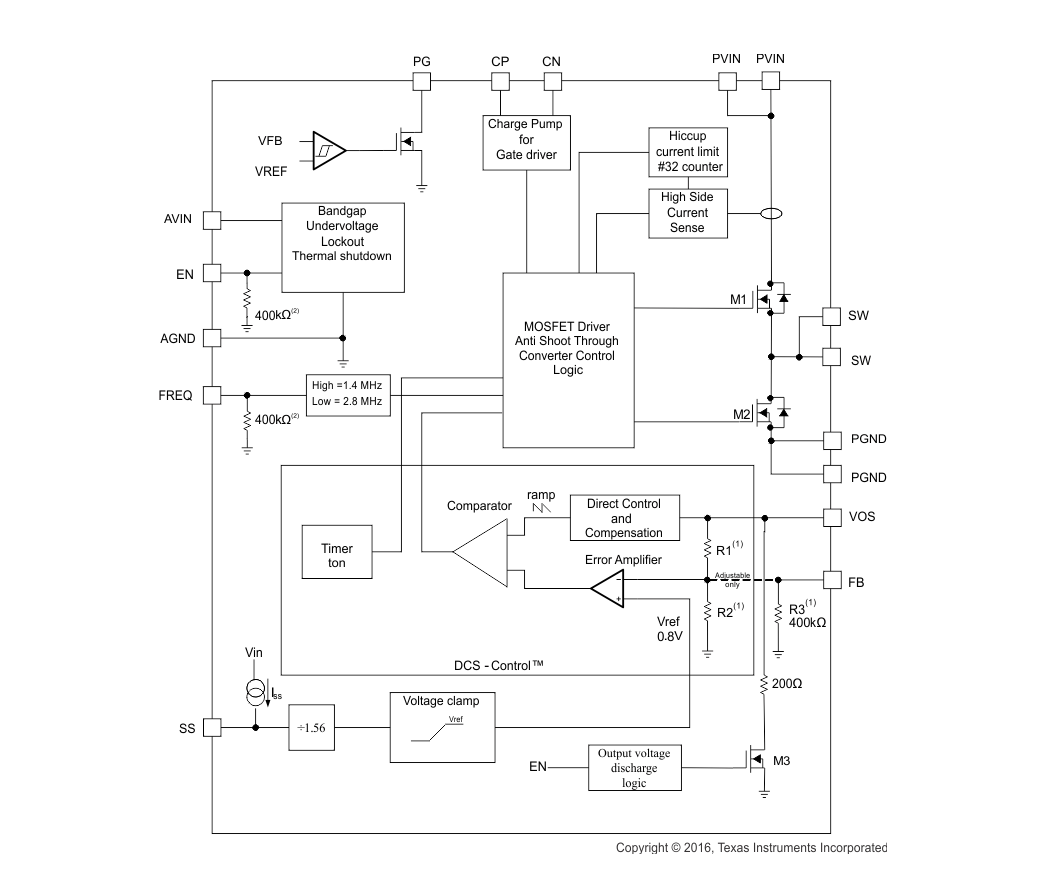

方框圖

一、產品概述

TPS62090-Q1是一款由德州儀器（Texas Instruments）生產的3A高效同步降壓轉換器，專為汽車應用設計，采用DCS-Control技術。該轉換器具有高效率、小尺寸、寬輸入電壓范圍和低靜態電流等特點，適用于分布式電源供應、處理器供電和電池供電應用。

二、主要特性

• ?AEC-Q100認證?：適用于汽車應用，滿足高溫（-40°C至125°C）和ESD要求。
• ?輸入電壓范圍?：2.5V至6V。
• ?輸出電壓范圍?：0.8V至VIN可調。
• ?最大輸出電流?：3A。
• ?開關頻率?：2.8MHz和1.4MHz可選。
• ?高效率?：高達95%。
• ?低靜態電流?：20μA。
• ?DCS-Control技術?：實現快速瞬態響應和準確輸出電壓調節。
• ?功率保存模式?：輕載時自動進入，提高效率。
• ?輸出放電功能?：關斷時自動放電輸出電容。
• ?軟啟動?：可調軟啟動時間，減少啟動時的浪涌電流。
• ?短路保護?：采用打嗝模式（Hiccup Mode）防止持續短路損壞。
• ?輸出電壓跟蹤?：支持輸出電壓跟蹤功能，實現電源排序。

三、應用領域

• 汽車電子
• 分布式電源供應
• 處理器供電
• 電池供電應用

四、功能描述

1. DCS-Control技術

DCS-Control是一種結合了滯環控制和電壓模式控制優點的先進調節拓?fù)洹Ｋ谥械鹊街剌d條件下以PWM模式工作，在輕載時自動進入功率保存模式，減少開關頻率和靜態電流，從而提高效率。

2. 功率保存模式

在輕載條件下，TPS62090-Q1自動進入功率保存模式，通過降低開關頻率和最小化靜態電流來維持高效率。

3. 軟啟動和短路保護

• ?軟啟動?：通過SS引腳連接的外部電容控制啟動時間，減少啟動時的浪涌電流。
• ?短路保護?：采用打嗝模式，在輸出短路時限制電流，并在多次觸發后關斷轉換器，防止損壞。

4. 輸出電壓跟蹤

SS引腳可以由外部電壓源驅動，實現輸出電壓跟蹤功能，支持電源排序和電壓同步。

5. 其他保護功能

• ?過壓保護?：當輸出電壓超過設定閾值時，關閉輸出。
• ?欠壓鎖定?：當輸入電壓低于設定閾值時，關閉轉換器。
• ?熱關斷?：當結溫超過設定閾值時，自動關斷轉換器以防止過熱損壞。

五、設計指南

1. 輸出電壓設置

輸出電壓通過連接在FB引腳和地之間的電阻分壓器來設置。手冊提供了詳細的計算公式和示例。

2. 濾波器選擇

輸出濾波器采用LC電路，需要根據輸出電壓、負載電流和開關頻率選擇合適的電感和電容值。手冊提供了推薦的濾波器組合。

3. 布局考慮

• 輸入和輸出電容應盡可能靠近IC放置，以減少ESR和ESL。
• 反饋電阻應靠近FB引腳放置，以減少噪聲干擾。
• 熱焊盤應連接到PCB上的散熱區域，以提高散熱性能。

六、封裝和材料信息

TPS62090-Q1采用3mm x 3mm、16引腳的QFN封裝，符合RoHS標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
