TPS54628 器件是一款自適應導通時間 D-CAP2 模式同步降壓轉換器。這 TPS54628 使系統設計人員能夠完成各種終端設備電源總線套件 穩壓器采用高性價比、低元件數量、低待機電流解決方案。

TPS54628 的主控制回路使用 D-CAP2 模式控制，無需外部補償元件即可提供快速瞬態響應。自適應導通時間控制支持在更高的 PWM 模式之間無縫轉換 負載條件和輕負載下的 Eco-Mode作。Eco-Mode 允許TPS54628保持 在較輕的負載條件下具有高效率。TPS54628 還有一個專有電路 使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器，例如 作為 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。
*附件：tps54628.pdf

該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可編程 在 0.76 V 和 5.5 V 之間。該器件還具有可調節的軟啟動時間。TPS54628是 采用 8 引腳 SO PowerPAD 封裝，設計工作溫度范圍為 –40°C 至 85°C。

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 針對較低占空比應用進行了優化的高效集成 FET – 36 mΩ（高側）和 28 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙基準精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期過流限制
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

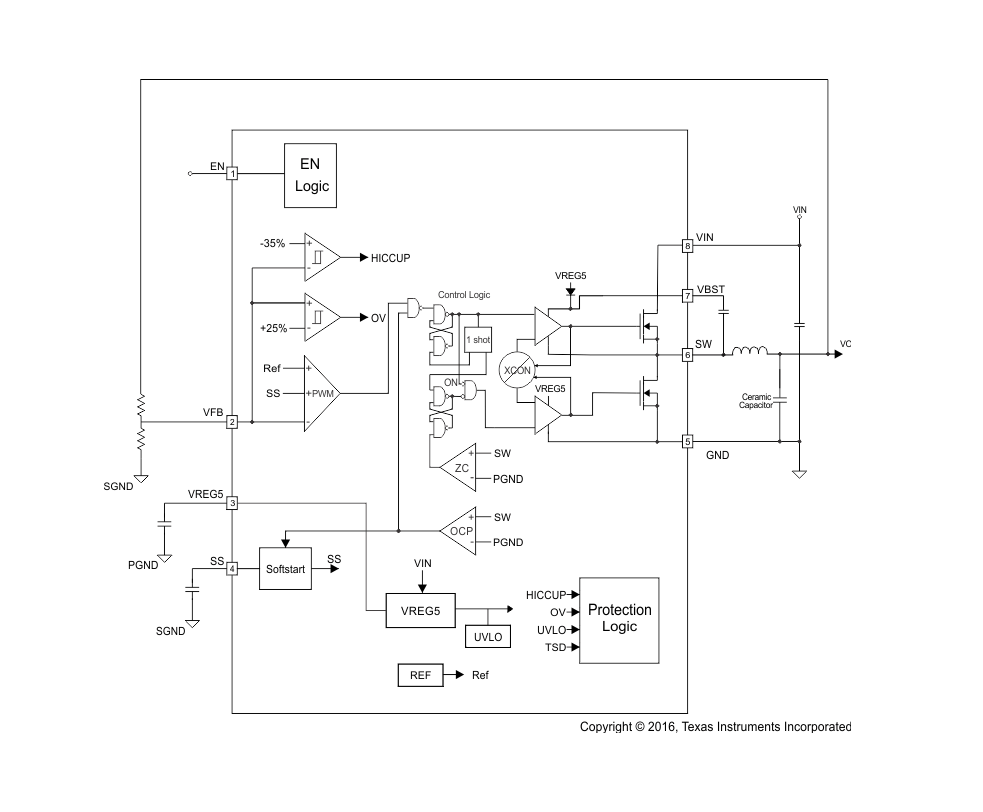

方框圖

一、產品概述

TPS54628 是一款高性能的同步降壓（Buck）轉換器，支持 4.5V 至 18V 的寬輸入電壓范圍，提供高達 6A 的連續輸出電流。該器件采用 D-CAP2? 控制模式，實現了快速瞬態響應和低輸出紋波，同時支持陶瓷輸出電容器。TPS54628 集成有高效率的 FET，專為低占空比應用優化，并具有 Eco-Mode? 功能，可在輕載條件下保持高效率。

二、主要特性

• ?寬輸入電壓范圍?：4.5V 至 18V。
• ?高輸出電流?：連續輸出電流高達 6A。
• ?D-CAP2? 控制模式?：提供快速瞬態響應和低輸出紋波。
• ?高效率?：輕載條件下具有自動跳過（Auto-Skip）Eco-Mode? 功能。
• ?集成 FET?：36mΩ（高側）和 28mΩ（低側）的低內阻 FET。
• ?軟啟動功能?：可調軟啟動和預偏置軟啟動，防止啟動時的電流沖擊。
• ?過流保護?：周期性過流限制，防止器件損壞。
• ?過熱保護?：內置熱關斷功能，保護器件免受過熱損害。

三、應用領域

• 數字電視電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

四、功能描述

1. D-CAP2? 控制模式

• 結合恒定導通時間控制和內部補償電路，實現偽固定頻率和低外部元件數量。
• 支持無縫過渡到輕載條件下的 Eco-Mode? 操作。

2. Eco-Mode? 功能

• 在輕載條件下自動跳過開關周期，提高效率。
• 通過檢測電感電流谷值是否觸及零電平來判斷負載條件，并相應地調整工作模式。

3. 軟啟動和預偏置軟啟動

• 可調軟啟動功能，通過外部電容控制啟動時間。
• 預偏置軟啟動功能防止啟動時從輸出拉取電流，確保輸出電壓平穩上升。

4. 保護功能

• ?過流保護?：監測低側 FET 開關電壓，防止過流情況。
• ?過壓保護?：監測反饋電壓，防止輸出電壓過高。
• ?欠壓保護?：監測 VREG5 引腳電壓，防止輸入電壓過低。
• ?熱關斷?：監測器件溫度，防止過熱損壞。

五、封裝信息

TPS54628 采用 8 引腳 SO PowerPAD 封裝，尺寸為 4.89mm x 3.90mm。封裝內置暴露的熱焊盤，用于增強熱性能。數據手冊中提供了詳細的封裝尺寸、引腳分配和熱阻等信息。

六、設計指南

1. 輸出電壓設置

• 使用電阻分壓器從輸出節點連接到 VFB 引腳來設置輸出電壓。

2. 輸出濾波器選擇

• 輸出濾波器為 LC 電路，需選擇合適的電感和電容值以滿足穩定性要求。
• 推薦使用陶瓷或低 ESR 電容器作為輸出電容。

3. 輸入電容選擇

• 推薦在 VIN 引腳連接一個大于 10μF 的陶瓷電容作為輸入解耦電容。
• 可選地，在 VIN 和地之間連接一個額外的 0.1μF 電容以提供高頻濾波。

4. 布局建議

• 將輸入電容、輸出電容和電感盡量靠近 TPS54628 的相應引腳。
• 確保暴露的熱焊盤與 PCB 上的大面積銅地直接相連，以增強散熱。
• 保持模擬和非切換組件遠離切換組件，以減少干擾。
