TPS54627器件是一款自適應導通時間 D-CAP2 模式同步降壓轉換器。這 TPS54627 使系統設計人員能夠完成各種終端設備電源總線套件 穩壓器采用高性價比、低元件數量、低待機電流解決方案。

TPS54627 的主控制回路使用 D-CAP2 模式控制，可提供快速 瞬態響應，無需外部補償元件。TPS54627 還擁有專有的 使器件能夠采用低等效串聯電阻 （ESR） 輸出的電路 電容器，如 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。
*附件：tps54627.pdf

該器件在 4.5V 至 18V VIN 輸入范圍內工作。輸出電壓可編程 在 0.76 V 和 5.5 V 之間。該器件還具有可調節的軟啟動時間。TPS54627是 采用 8 引腳 SO PowerPAD 封裝，設計工作溫度范圍為 –40°C 至 85°C。

特性

• D-CAP2? 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 針對低占空比應用優化的高效集成 FET
  • 36 mΩ（高側）和 28 mΩ（低側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 可調軟啟動
• 預偏置軟啟動
• 650kHz 開關頻率
• 逐周期過流限制

參數

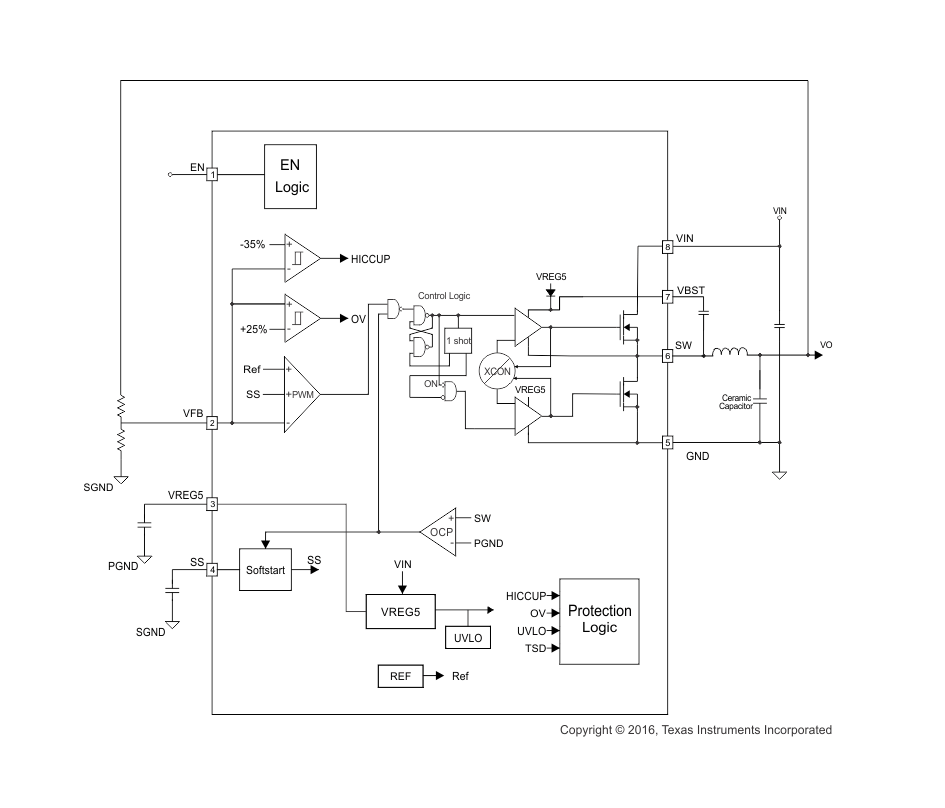

方框圖

一、產品概述

TPS54627 是一款高性能的同步降壓（Buck）轉換器，支持 4.5V 至 18V 的寬輸入電壓范圍，并能提供高達 6A 的連續輸出電流。該器件采用 D-CAP2? 控制模式，實現了快速瞬態響應和低輸出紋波，同時支持陶瓷輸出電容器。TPS54627 集成有高效率的 FET，適用于低占空比應用，并設計有 8 引腳 SO PowerPAD 封裝，適用于各種低電壓系統。

二、主要特性

• ?寬輸入電壓范圍?：4.5V 至 18V。
• ?高輸出電流?：連續輸出電流高達 6A。
• ?D-CAP2? 控制模式?：提供快速瞬態響應，無需外部補償元件。
• ?低輸出紋波?：支持陶瓷輸出電容器，降低輸出紋波。
• ?高效率?：集成高效率 FET，優化低占空比應用。
• ?軟啟動功能?：可調軟啟動，防止啟動時的電流沖擊。
• ?過流保護?：周期性過流限制，保護器件免受損壞。
• ?熱關斷?：內置熱關斷功能，防止過熱損壞。

三、應用領域

• 數字電視電源供應
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

四、功能描述

1. D-CAP2? 控制模式

• 結合恒定導通時間控制和內部補償電路，實現偽固定頻率和低外部元件配置。
• 無需外部補償元件，簡化設計，同時保持系統穩定性。

2. 軟啟動功能

• 可調軟啟動，通過外部電容控制啟動時間，防止啟動時的電流沖擊。
• 預偏置軟啟動功能，確保輸出電壓在啟動過程中平穩上升。

3. 保護功能

• ?過流保護?：通過監測低側 FET 開關電壓實現周期性過流限制。
• ?過壓保護?：監測反饋電壓，防止輸出電壓過高。
• ?欠壓保護?（UVLO）：監測 VREG5 引腳電壓，防止輸入電壓過低。
• ?熱關斷?：監測器件溫度，防止過熱損壞。

五、封裝與熱性能

• ?封裝?：采用 8 引腳 SO PowerPAD 封裝，尺寸為 4.89mm x 3.90mm。
• ?熱性能?：封裝內置暴露的熱焊盤，用于增強熱性能。數據手冊中提供了詳細的熱阻信息，幫助用戶進行熱設計。

六、設計指南

1. 輸出電壓設置

• 使用電阻分壓器從輸出節點連接到 VFB 引腳來設置輸出電壓。

2. 輸出濾波器設計

• 輸出濾波器為 LC 電路，需選擇合適的電感和電容值以滿足穩定性要求。
• 數據手冊中提供了推薦的電感和電容值，以及詳細的濾波器設計指南。

3. 布局與接地

• 在 PCB 布局時，應將輸入電容、輸出電容和電感盡量靠近 TPS54627 的相應引腳，以減小寄生電感和電阻。
• 暴露的熱焊盤應與 PCB 上的大面積銅地直接相連，以增強散熱效果。
• 保持模擬電路和數字電路分開，避免相互干擾。
