ME6610是一款1A負壓LDO，具有高輸出精度、低壓差、快速瞬態響應、低噪聲和SOA電流限制等特點。憑借其-36V to -1.8V的寬輸入電壓范圍及-35V至-1.2V的可調輸出電壓，在10Hz至100kHz帶寬范圍內，輸出電壓噪聲僅為60μVRMS。

ME6610具有1.1mA的工作電流，使能關斷時<1μA，在出現壓降時靜態電流得到了很好的控制。非常適合于負邏輯電源、低噪聲儀表、工業電源以及后置穩壓開關電源。

ME6610可使用小型和低成本的陶瓷輸出電容器，即使負載波動，也可提供快速瞬態響應的穩定輸出電壓，具有線性折返的高VIN輸入時的電流限制 (用于將功率晶體管保持在其安全工作區內) 及具遲滯的熱保護功能。

產品特點

輸出電流：1A

壓差電壓：400mV

低輸出噪聲：60μV RMS (10Hz to 100kHz)

低靜態功耗：1.1mA

寬輸入電壓：-1.8V~-36V

可調輸出電壓范圍：-1.2V~-35V

固定輸出電壓：-2.5V,-3V,–3.3V,–5V, –12V,–15V

精確型正或負停機邏輯

快速瞬態響應

受控壓降區靜態電流

關斷電流<1uA

采用10uF輸出電容實現穩定

采用陶瓷電容，鉭電容或鋁電容可實現穩定

內置溫度保護和精確電流限值

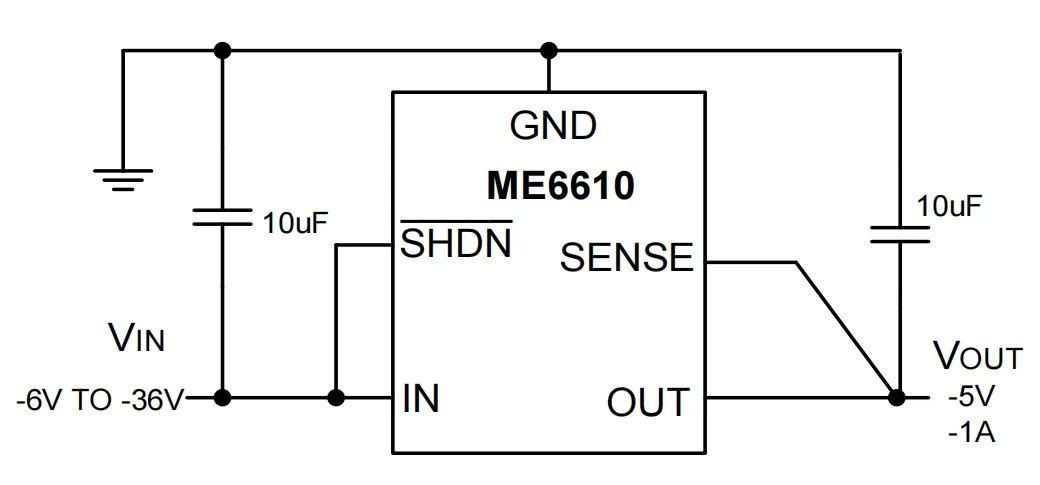

典型應用圖

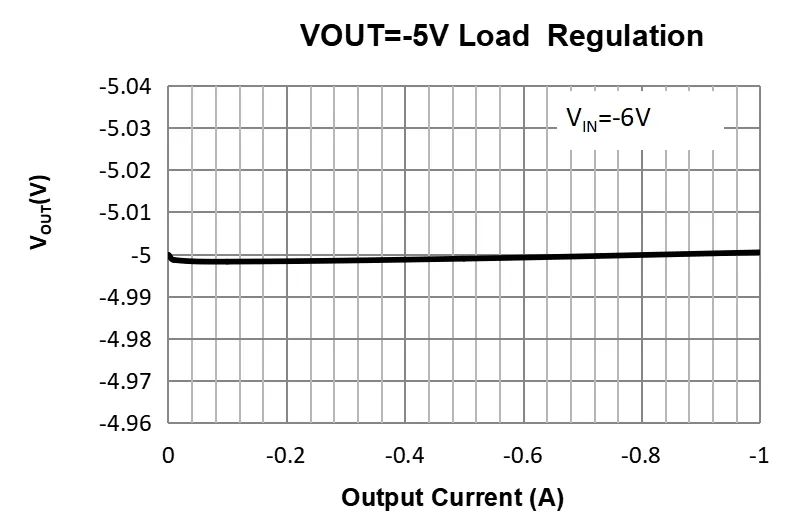

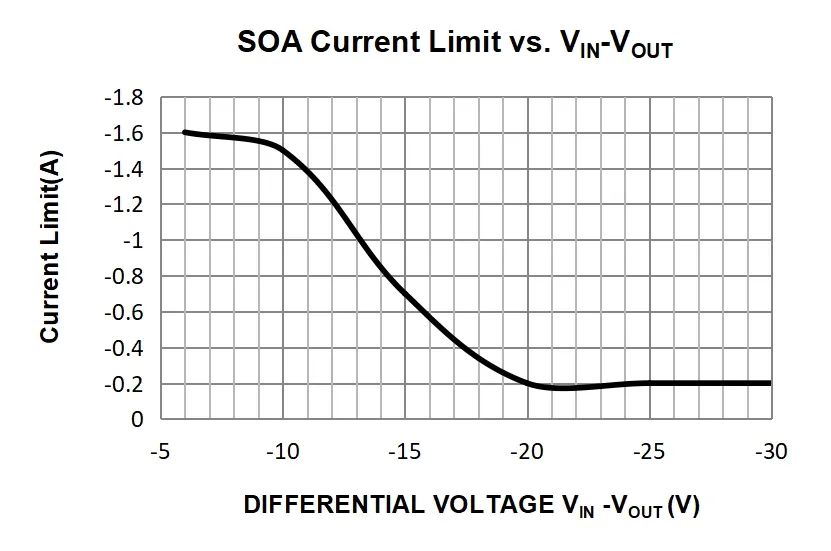

典型特性曲線
