今天，我將展示如何使用令人印象深刻的Hailo AI Hat在樹莓派5上訓練、編譯和部署自定義模型。注意：文章內的鏈接可能需要科學上網。

Hailo AI Hat

根據你的設置，在樹莓派5的CPU上運行YOLO每秒可以提供1.5到8幀（FPS）。盡管對于這樣一個小設備來說，這一性能已經相當出色，但對于許多實時應用來說，這還不夠快。如果你需要更高的性能，就需要外部硬件。目前，Hailo為樹莓派5設計的AI Hat是一個極佳的選擇。

Hailo是一家專注于開發人工智能硬件的芯片制造商。在這個故事中，我感興趣的是他們專門為樹莓派5打造的AI Hat+設備：

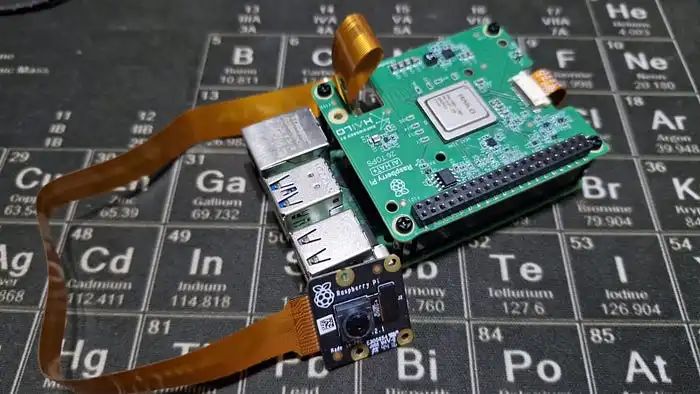

我的樹莓派 5帶AI Hat+ Hailo8，還有Camera Noir v2

這款A(yù)I Hat有兩個版本，一個搭載Hailo-8芯片，據說可以提供26 TOPS（每秒萬億次運算），另一個搭載Hailo-8L芯片，提供13 TOPS。

在這個故事中，我將使用搭載Hailo8架構的AI Hat版本。

為什么選擇Docker？

準備好下載并安裝千兆字節的第三方庫吧。我們將使用Docker容器作為隔離環境，來配置和安裝所需的一切，而無需修改主機。

也就是說，我們需要設置兩個不同的Docker容器：

YOLOv5容器：這個容器有兩個任務。首先，我們將使用自定義數據集訓練模型。其次，我們將模型轉換為ONNX格式。

Hailo容器：這個容器用于將ONNX文件轉換為Hailo的HEF格式。

嘗試使用同一個Docker容器來完成這兩項任務，會因?yàn)閹?kù)（如numpy）的沖突而帶來不必要的麻煩。相信我，使用Docker來做它設計的事情，可以節省你的時間！

第一個Dockerfile由Hailo提供。第二個Dockerfile將在這個故事的后面部分提供。

本例中使用的數據集

我將使用Tech Zizou標記口罩?jǐn)?shù)據集。你可以在這里找到它。

nature中發現的Tech Zizou標簽口罩?jǐn)?shù)據

從Kaggle下載文件，并按照以下方式解壓：

mkdirsourceunzip -qq archive.zip -dsource/

source/obj中的文件結構不符合YOLO的預期。希望下面的代碼能解決這個問題：

importos, shutil, random# preparing the folder structurefull_data_path ='source/obj/'extension_allowed ='.jpg'split_percentage =90images_path ='datasets/images/'ifos.path.exists(images_path): shutil.rmtree(images_path)os.mkdir(images_path)labels_path ='datasets/labels/'ifos.path.exists(labels_path): shutil.rmtree(labels_path)os.mkdir(labels_path)training_images_path = images_path +'train/'validation_images_path = images_path +'val/'training_labels_path = labels_path +'train/'validation_labels_path = labels_path +'val/'os.mkdir(training_images_path)os.mkdir(validation_images_path)os.mkdir(training_labels_path)os.mkdir(validation_labels_path)files = []ext_len =len(extension_allowed)forr, d, f in os.walk(full_data_path): forfile in f: iffile.endswith(extension_allowed): strip = file[0:len(file) - ext_len] files.append(strip)random.shuffle(files)size =len(files) split =int(split_percentage * size /100)print("copying training data")fori inrange(split): strip = files[i] image_file = strip + extension_allowed src_image = full_data_path + image_file shutil.copy(src_image, training_images_path) annotation_file = strip +'.txt' src_label = full_data_path + annotation_file shutil.copy(src_label, training_labels_path)print("copying validation data")fori inrange(split, size): strip = files[i] image_file = strip + extension_allowed src_image = full_data_path + image_file shutil.copy(src_image, validation_images_path) annotation_file = strip +'.txt' src_label = full_data_path + annotation_file shutil.copy(src_label, validation_labels_path)print("finished")

這段代碼假設數據在source/obj/文件夾中，并將輸出數據放入datasets文件夾中。將文件命名為tidy_data.py，并按照以下方式運行：

mkdirdatasetspython tidy_data.py

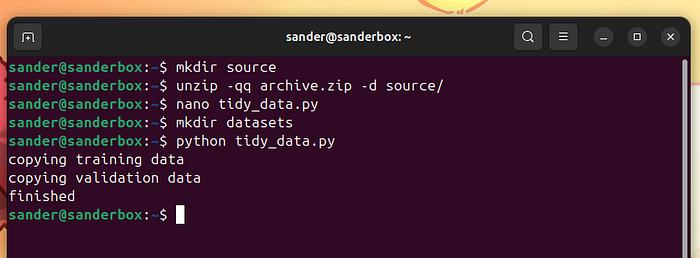

準備數據

我們最終得到以下結構：

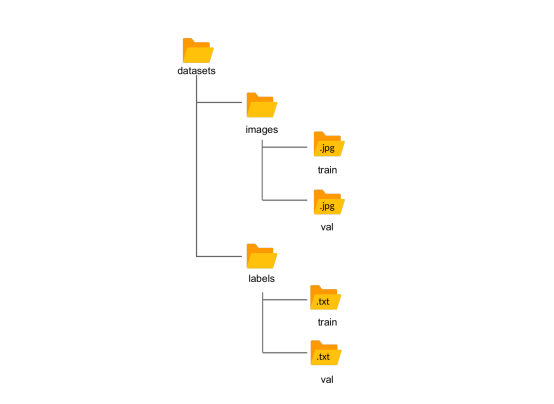

Yolo預期的文件夾結構

這里有一些需要注意的事項：

這個數據集只有兩個類別：戴口罩和不戴口罩。

只有1359張訓練圖像和151張驗證圖像。

訓練數據量很小。僅使用這些數據從頭開始訓練模型將產生非常差的模型，這種情況稱為過擬合。

我們?cè)谶@里不深入探討建模細節。無論如何，為了簡化事情，我們將使用一種稱為遷移學習的技術，即在訓練開始前，將預訓練的權重輸入到模型中。特別是，我們將使用Ultralytics提供的使用COCO數據庫訓練的權重。

YOLOv5

Ultralytics的最新YOLO版本是11。

它比YOLOv5更快、更準確。但這并不意味著YOLOv5已經過時。實際上，Ultralytics明確表示，在某些特定場景下，YOLOv5是更優的選擇。

在這個故事中，我有充分的理由避免使用YOLO 11：Hailo堆棧目前還不支持YOLO 11。

如果你真的不想使用YOLOv5，你可以輕松地將這個故事改編為使用YOLO 8。

Linux，朋友，Linux！

這個故事使用Linux，具體來說是Ubuntu LTS。

對于人工智能開發，我推薦使用Ubuntu 20.04或22.04。LTS一路相伴！

任務簡報

整個過程由三個簡單的步驟組成：

步驟1：訓練自定義模型：在這一步中，我們使用自定義數據加上預訓練的YOLOv5權重來訓練模型，以執行我們的檢測任務（在我們的例子中，是檢測戴或不戴口罩的臉）。這一步的輸出是一個pytorchbest.pt文件。這個文件只包含我們模型的參數值。

步驟2：將best.pt轉換為ONNX格式：ONNX是一種用于機器學習模型的開放格式。這一步的輸出是一個best.onnx文件。

步驟3：將best.onnx轉換為HEF格式：Hailo可執行格式是一種專門為在Hailo芯片上運行而高度優化的模型。在這一步中，我們將ONNX文件轉換為HEF文件。

一旦我們有了.hef格式的模型，我們只需將其部署到樹莓派上并進行測試。

步驟1：訓練你的自定義數據

為Hailo架構訓練模型并沒有什么新奇之處。你可以像往常一樣訓練你的模型。

如果你已經有了模型，就跳過這一步。否則，請繼續閱讀。

首先，如果系統中還沒有安裝Docker，請安裝它。

同時，安裝NVIDIA Container Toolkit。

Hailo在GitHub上共享了一個包含所需資源的倉庫?？寺∷?/span>

gitclonehttps://github.com/hailo-ai/hailo_model_zoo

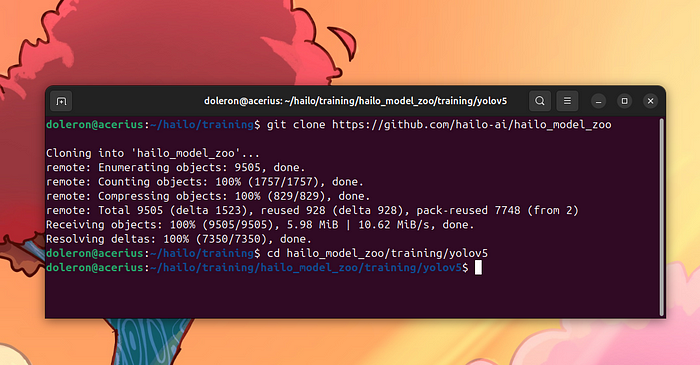

克隆 the hailo_model_zoo 倉庫

我們?cè)趆ailo_model_zoo/training/yolov5文件夾中尋找YOLOv5訓練的Dockerfile。移動到這個文件夾，并使用以下命令構建鏡像：

cdhailo_model_zoo/training/yolov5docker build -t yolov5:v0 .

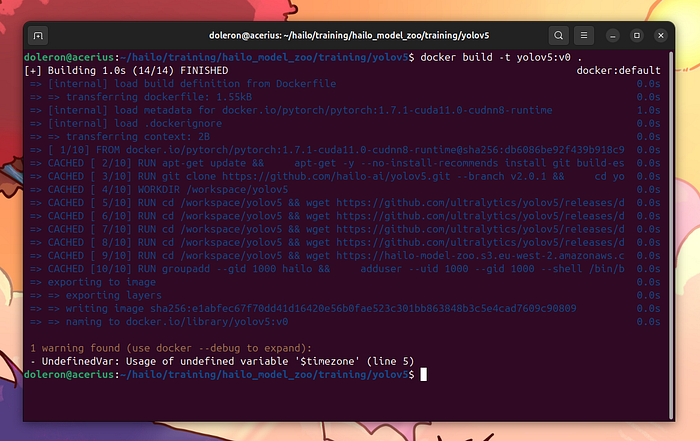

構建鏡像

現在，運行容器：

docker run-it--name custom_training--gpus all--ipc=host-v/home/doleron/hailo/shared:/home/hailo/shared yolov5:v0

簡而言之，-it標志要求Docker以交互模式運行容器，這對于后續執行命令是必要的。

參數-v /home/doleron/hailo/shared:/home/hailo/shared將我機器上的/home/doleron/hailo/shared文件夾映射到容器機器上的/home/hailo/shared文件夾。

--gpus all指示Docker使用主機上可用的任何GPU。

現在，我們?cè)谌萜鲀?nèi)部。我們可以檢查/home/hailo/shared的內容，以確保我們的數據集文件在那里：

ls/home/hailo/shared/ -als

使用交互模式運行容器

這個容器沒有nano編輯器。除非你是Vim用戶，否則我建議按照以下方式安裝nano：

sudoapt updatesudo apt install nano -y

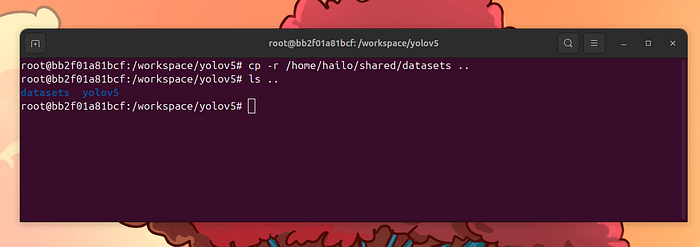

安裝完nano后，我們可以繼續并設置我們的訓練。將datasets文件夾復制到workspace文件夾中：

cp-r /home/hailo/shared/datasets ..

現在，編寫data/dataset.yaml文件：

nano data/dataset.yaml

這是data/dataset.yaml的內容：

train: ../datasets/images/trainval: ../datasets/images/valnc: 2names: 0:'using mask' 1:'without mask'

按control-x，y，然后Enter保存文件并退出nano。

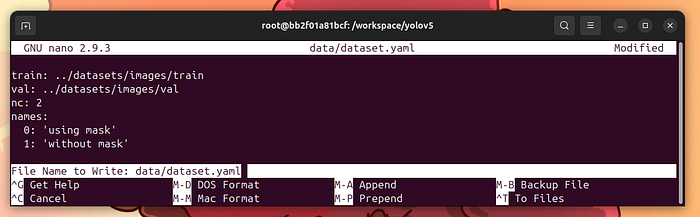

創建data/dataset.yaml文件

是時候訓練我們的模型了！確保你在/workspace/yolov5文件夾中，并輸入：

python train.py--img640--batch16--epochs100--datadataset.yaml--weightsyolov5s.pt

如果你遇到類似RuntimeError: CUDA out of memory的錯誤，嘗試將--batch 16減少到--batch 8或更少。

我希望你熟悉基本的機器學習術語：batches、epoch等。你可以按照這份指南調整這些超參數。

https://docs.ultralytics.com/zh/guides/hyperparameter-tuning/

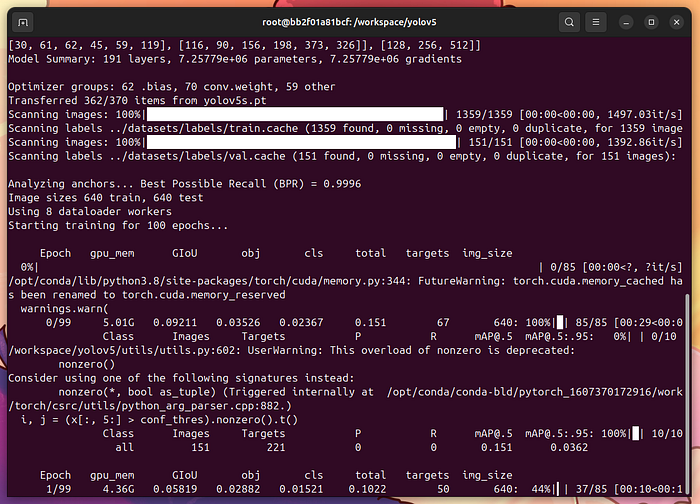

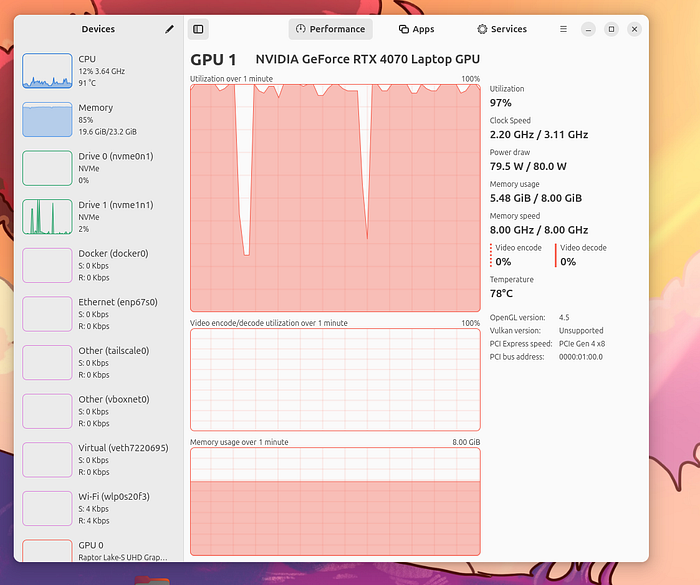

如果一切順利，你的GPU將開始全力運轉：

我的RTX 4070在燃燒!

保持溫度在81°C以下，你就沒事。

在我的情況下，這次訓練大約用了40分鐘。

作為參考，使用另一臺配備GTX 1080的機器大約需要2小時。

最后，你會得到類似這樣的結果：

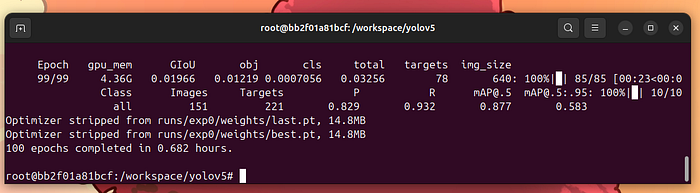

訓練結束

這意味著訓練已經完成。我們可以在runs/exp0文件夾中檢查結果。將這個文件夾復制到共享區域：

mkdir/home/hailo/shared/runscp-r runs/exp0 /home/hailo/shared/runs/

你最終會得到一個這樣的文件夾：

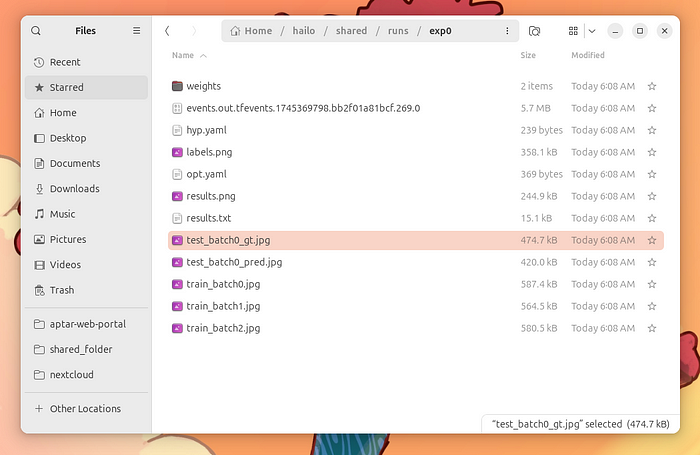

訓練結果文件夾

我們可以檢查訓練結果：

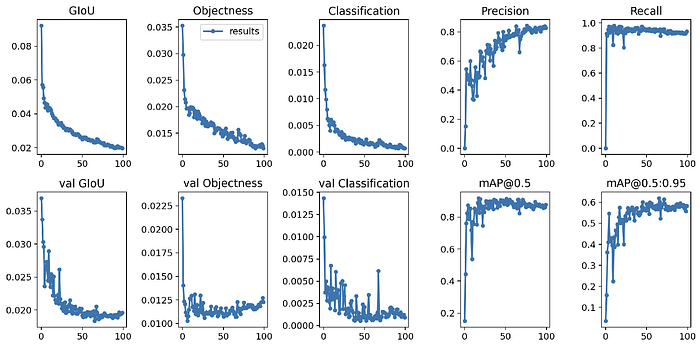

訓練結果

比較第一行圖表（訓練性能）和第二行圖表（驗證性能），我們發現模型沒有過擬合。

值得一提的是，使用不同的驗證實例集是評估模型質量的首要要求。

可以使用常規的機器學習工程技術來改進模型，以達到更高的性能。然而，這并不是我們現在的重點。

記?。何覀兊闹攸c(diǎn)是學習如何在樹莓派/Hailo AI Hat上使用這樣的模型。

讓我們進入下一步！

步驟2：將best.pt文件轉換為ONNX

回到容器中，最好的權重文件是runs/exp0/weights/best.pt。我們可以使用以下命令將其轉換為ONNX：

python3 models/export.py --weights runs/exp0/weights/best.pt --img 640

注意，best.onnx已經生成：

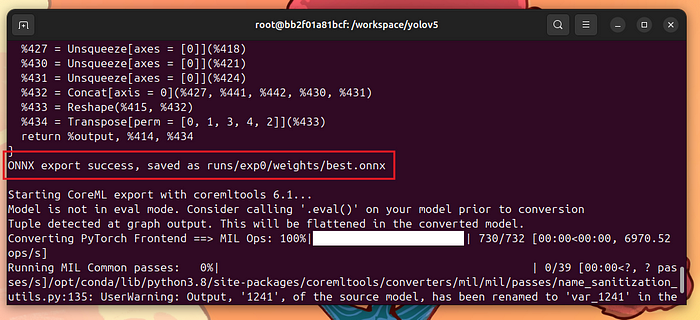

將best.pt轉換成best.onnx

將best.onnx復制到主機機器上：

cpruns/exp0/weights/best.onnx /home/hailo/shared/

我們已經完成了這個容器的任務。如果你想退出，就退出吧。

步驟3：將ONNX轉換為HEF

本教程中最簡單的部分是使用YOLOv5訓練自定義模型并將結果文件轉換為ONNX?，F(xiàn)在，是時候?qū)NNX文件編譯成專有的Hailo可執行格式（HEF）了。

在任何地方啟動一個新的終端，并編寫這個Dockerfile：

# using a CUDA supported Ubuntu 22.04 image as baseFROM nvidia/cuda:12.4.1-cudnn-runtime-ubuntu22.04 AS base_cudaENV DEBIAN_FRONTEND=noninteractiveENV PYTHONDONTWRITEBYTECODE=1ENV PYTHONUNBUFFERED=1RUN apt-get update && \ apt-get install -y \ # see: the Hailo DFC user guide python3.10 \ python3.10-dev \ python3.10-venv \ python3.10-distutils \ python3-pip \ python3-tk \ graphviz \ libgraphviz-dev \ libgl1-mesa-glx \ # utilities python-is-python3 \ build-essential \ sudo \ curl \ git \ nano && \ # clean up rm-rf /var/lib/apt/lists/*# update pipRUN python3 -m pip install --upgrade pip setuptools wheelWORKDIR /workspaceARG user=hailoARG group=hailoARG uid=1000ARG gid=1000RUN groupadd --gid$gid$group&& \ adduser --uid$uid--gid$gid--shell /bin/bash --disabled-password --gecos""$user&& \ chmodu+w /etc/sudoers &&echo"$userALL=(ALL) NOPASSWD: ALL">> /etc/sudoers &&chmod-w /etc/sudoers && \ chown-R$user:$group/workspace

將其保存為Dockerfile，并使用以下命令構建鏡像：

dockerbuild -t hailo_compiler:v0 .

一旦鏡像構建完成，按照以下方式啟動容器：

docker run-it--name compile_onnx_file--gpus all--ipc=host-v/home/doleron/hailo/shared:/home/hailo/shared hailo_compiler:v0

這個命令會給我們一個容器機器內的命令提示符：

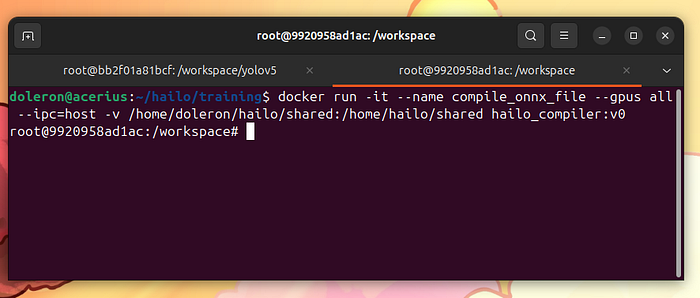

運行新Docker容器

這看起來像是似曾相識。我們?cè)谏弦还?jié)中剛剛執行了類似的步驟。那又怎樣？

關鍵在于：我們正在掛載第二個隔離容器來安裝Hailo的東西，而不用擔心與其他庫的沖突。特別是，我們需要安裝三個包：

Hailort：Hailo運行時平臺

Hailort Wheel：Hailort Python庫

Hailo DFC：Hailo數據流編譯器

FOSS社區習慣了開源生態系統。在這個上下文中，一切都可以從公開可用的倉庫中安裝。然而，Hailo在人工智能市場這個充滿挑戰和野性的商業世界中運作。因此，他們的軟件還不是開源的。希望Hailo的軟件至少是免費的。

要使用Hailo的東西，我們必須在Hailo Network上創建一個賬戶.

訪問軟件下載頁面，并下載三個包：

hailort_4.21.0_amd64.deb

hailort-4.21.0-cp310-cp310-linux_x86_64.whl

hailo_dataflow_compiler-3.31.0-py3-none-linux_x86_64.whl

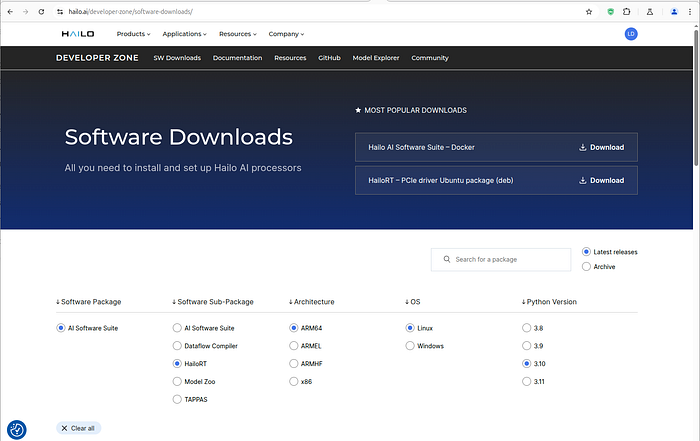

Hailo 網絡下載頁面

將它們保存在共享文件夾的某個地方，并將它們復制到容器中：

cp/home/hailo/shared/libs/* .

在安裝軟件之前，為Python創建一個虛擬環境并激活它：

python -m venv .venvsource.venv/bin/activate

然后，安裝Hailo RT包：

dpkg-i ./hailort_4.21.0_amd64.deb

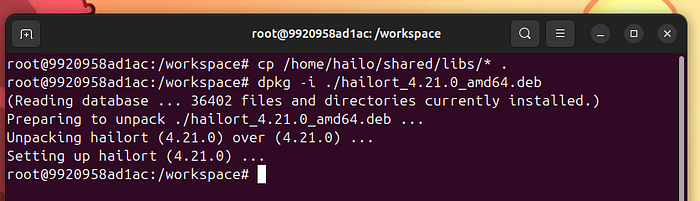

安裝Hailo RT

接下來，安裝Hailo RT Python API：

pipinstall ./hailort-4.21.0-cp310-cp310-linux_x86_64.whl

現在，安裝Hailo DFC：

pipinstall ./hailo_dataflow_compiler-3.31.0-py3-none-linux_x86_64.whl

注意，包版本表示在這個故事編寫時Hailo軟件的當前階段。它們必須與容器Python版本（3.10）匹配。

我們還沒完成。我們必須克隆并安裝hailo_model_zoo：

gitclonehttps://github.com/hailo-ai/hailo_model_zoo.gitcdhailo_model_zoopip install -e .

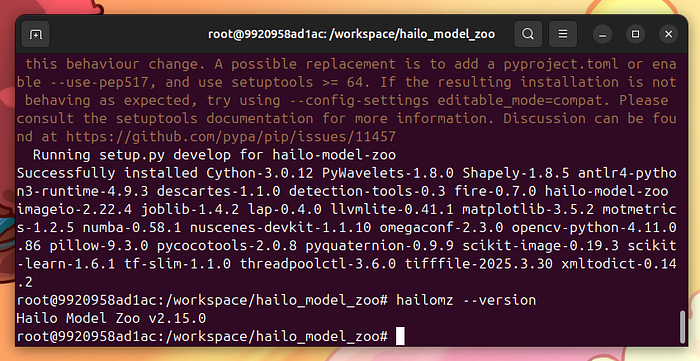

檢查hailomz是否正確設置：

hailomz--version

安裝Hailo內容

堅持??！最困難的部分現在來了：將best.onnx文件編譯成best.hef文件。

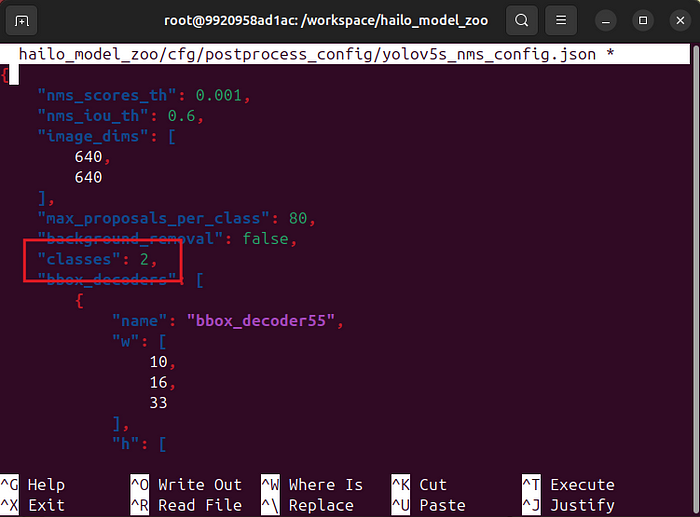

要使這工作，我們需要將hailo_model_zoo/cfg/postprocess_config/yolov5s_nms_config.json中的類別數更改為2：

請注意，在hailo_model_zoo倉庫中有一個hailo_model_zoo文件夾！

在開始編譯器之前，設置USER環境變量：

exportUSER=hailo

現在，按照以下方式調用hailomz：

hailomz compile--ckpt/home/hailo/shared/best.onnx--calib-path/home/hailo/shared/datasets/images/train/--yaml hailo_model_zoo/cfg/networks/yolov5s.yaml

慢慢來。等待10分鐘，讓hailomz優化并編譯你的模型：

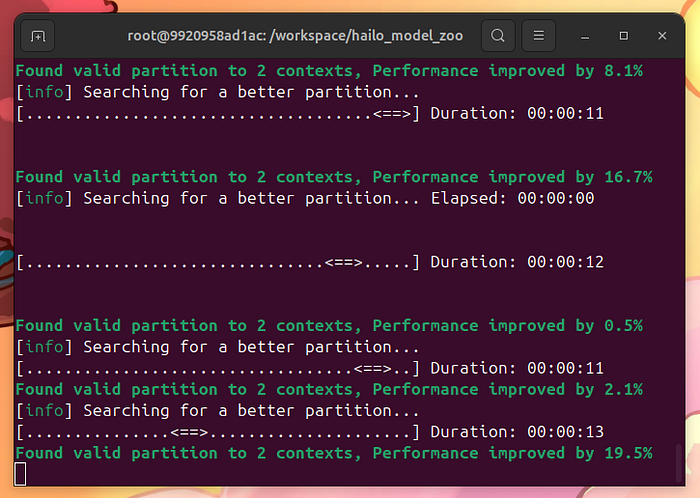

用hailomz編譯模型

如果一切順利，你會得到以下消息：

HEF 編譯

注意，將ONNX轉換為HEF包括一個新元素：校準圖像。校準圖像是Hailo編譯器用于優化模型的特性空間的示例。我在這里沒有找到任何文檔，但一旦hailomz編譯器警告我使用超過1024個實例，使用相同的訓練集似乎就能工作。

將yolov5s.hef復制到共享區域：

cpyolov5s.hef /home/hailo/shared/

最困難的部分已經完成。我們可以退出容器實例。

在樹莓派5上部署模型

將yolov5s.hef復制到樹莓派上。

在樹莓派上運行Hailo應用程序的細節超出了這個故事的范圍。

在樹莓派上，運行以下命令：

gitclonehttps://github.com/hailo-ai/hailo-rpi5-examples.gitcdhailo-rpi5-examplessourcesetup_env.shpython basic_pipelines/detection.py --labels-json custom.json --hef-path /home/pi/Documents/yolov5s.hef --input /home/pi/Documents/videoplayback.mp4 -f

其中custom.json是：

{ "detection_threshold":0.5, "max_boxes":200, "labels":[ "unlabeled", "with mask", "without mask" ]}

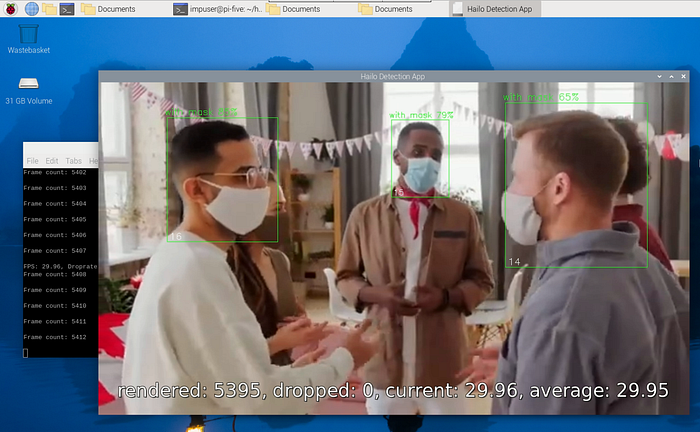

使用這個視頻的結果是：

即使在高清分辨率下，對象檢測也能達到30 fps。這是令人印象深刻的！您可以探索其他輸入類型，例如:

python basic_pipelines/detection.py --labels-json custom.json --hef-path /home/pi/Documents/yolov5s.hef --input usb -f

或者

python basic_pipelines/detection.py --labels-json custom.json --hef-path /home/pi/Documents/yolov5s.hef --input rpi -f

查看Hailo RPI示例倉庫以獲取更多參數和用法示例。

https://github.com/hailo-ai/hailo-rpi5-examples

使用其他YOLO版本

值得注意的是，在撰寫本文時，Hailo模型編譯器僅與YOLO3、YOLO4、YOLOv5、YOLOv8和YOLOX進行了測試。

查看Hailo開發者專區，了解Hailo編譯器何時將支持更早的YOLO版本。

結論

我們展示了使用Hailo AI Hat在樹莓派5上訓練自定義數據集、編譯和部署模型的完整步驟序列。

我期待著弄清楚AI Hat能做什么。但這是另一個故事的話題了。
