TPS6208x 器件是高頻同步降壓轉換器系列。 輸入電壓范圍為 2.3 V 至 6 V，支持常見的電池技術。 或者，該器件可用于低壓系統電源軌。

TPS6208x 專注于在寬輸出電流下實現高效降壓轉換 范圍。在中重負載下，轉換器以 PWM 模式運行并自動進入電源狀態 在輕負載電流下進行 Save Mode作，以在整個負載電流范圍內保持高效率 范圍。為了在極低負載或無負載電流下保持高效率，具有 實現了超低靜態電流。此功能由 MODE 引腳使能，可增加 電池驅動應用的運行時間，并將待機電流保持在最低水平以滿足 綠色能源標準以低待機電流為目標。
*附件：tps62080a.pdf

為了滿足系統電源軌的要求，內部環路補償允許 大量外部輸出電容器值超過 100 μF。憑借其 DCS-Control? 架構，出色的負載瞬態 實現了性能和輸出電壓調節精度。該器件提供 2 mm × 帶導熱墊的 2 mm WSON 封裝。

特性

• 用于快速瞬態調節的 DCS 控制?架構
• 6.5μA 超低靜態電流的貪睡模式
• 2.3V 至 6V 輸入電壓范圍
• 100% 占空比，實現最低壓差
• 省電模式可實現輕負載效率
• 輸出放電功能
• 短路保護
• 電源正常輸出
• 熱關斷
• 采用 2mm × 2mm 8 引腳 WSON 封裝

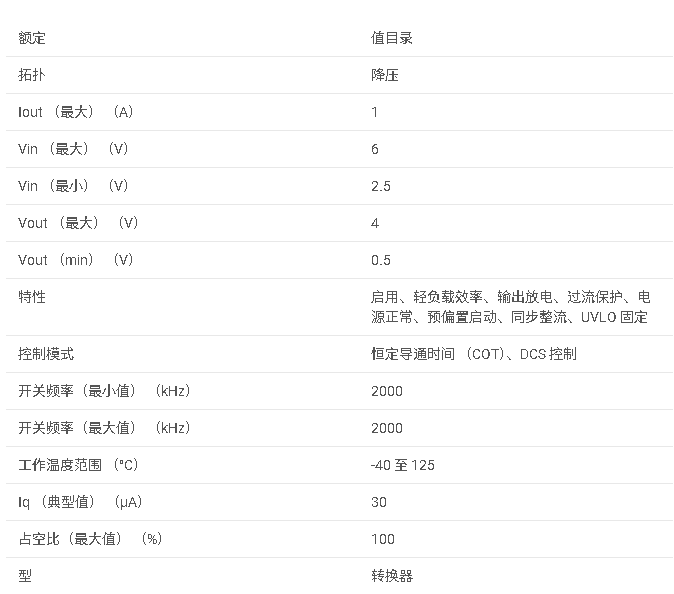

參數

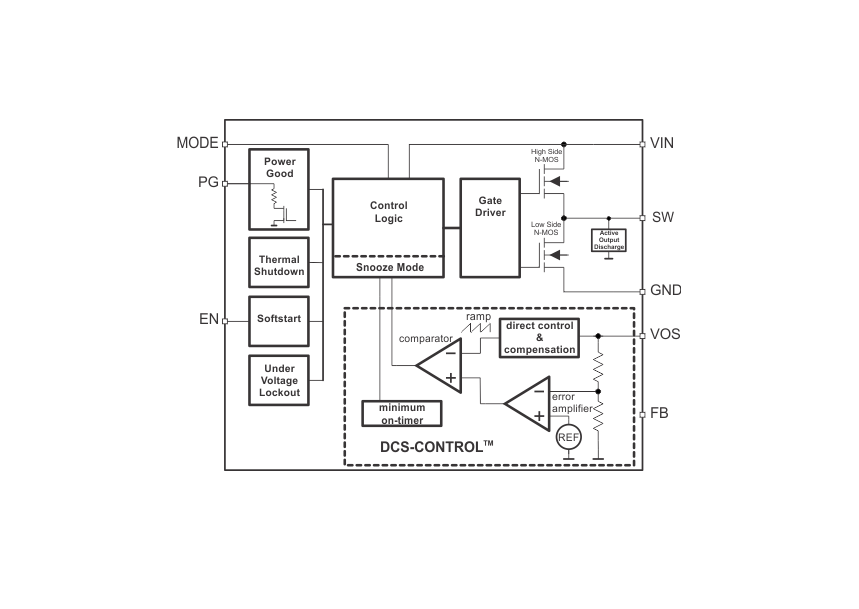

方框圖

1. 產品概述

TPS62080A 是一款由 Texas Instruments 生產的 1.2A 高效率同步降壓轉換器，適用于電池供電的便攜式設備和系統電源軌電壓轉換。該轉換器集成了 DCS-Control? 技術，提供快速瞬態響應和低輸出電壓紋波。

2. 主要特性

• ?高效率?：在寬負載范圍內保持高效率，特別是在輕載時的 Power Save Mode 和超低負載時的 Snooze Mode。
• ?寬輸入電壓范圍?：2.3V 至 6V，支持多種電池技術。
• ?快速瞬態響應?：DCS-Control? 技術提供快速的負載瞬態響應。
• ?低靜態電流?：在 Snooze Mode 下僅為 6.5μA，延長電池續航時間。
• ?多種保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定。
• ?小封裝?：采用 2mm × 2mm 8 引腳 WSON 封裝，節省空間。

3. 功能描述

3.1 DCS-Control? 技術

• 結合了遲滯、電壓和電流模式控制的優點，在 PWM 和 Power Save Mode 之間無縫切換。
• 提供快速瞬態響應和低輸出電壓紋波。

3.2 Snooze Mode

• 在超低負載或無負載條件下，通過降低靜態電流至 6.5μA，延長電池續航時間。
• 通過 MODE 引腳啟用或禁用。

3.3 Power Good 輸出

• 當輸出電壓低于設定值時，PG 引腳輸出低電平，可用于多軌電源的序列啟動。

3.4 熱關斷和欠壓鎖定

• 熱關斷功能在結溫超過設定值時自動關斷芯片，防止過熱損壞。
• 欠壓鎖定功能防止在低輸入電壓下誤操作。

4. 應用領域

• 便攜式電子設備，如智能手機、平板電腦等。
• 系統電源軌電壓轉換。
• 任何需要高效率、快速瞬態響應和低靜態電流的降壓轉換應用。

5. 設計指南

文檔提供了詳細的設計指南，包括：

• ?輸出電壓設置?：通過外部電阻分壓器設置可調版本的輸出電壓。
• ?電感選擇?：根據負載電流和紋波要求選擇合適的電感值。
• ?輸出電容選擇?：推薦使用低 ESR 的陶瓷電容，容值范圍廣泛。
• ?布局考慮?：輸入/輸出電容和電感應盡可能靠近 IC 引腳，以減少寄生電感和電阻。

6. 封裝與訂購信息

TPS62080A 提供 8 引腳 WSON 封裝，具體封裝類型和可訂購信息請參考數據手冊中的“機械、封裝和可訂購信息”部分。

7. 注意事項

• 在設計過程中，應仔細選擇合適的電感、電容和布局方案，以確保電路的穩定性和性能。
• 在啟用 Snooze Mode 時，應注意負載電流的變化，以避免影響動態負載調節性能。
• 在高功率應用場合，應注意散熱設計，以防止芯片過熱損壞。
