TPS6215x 系列是一款易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。典型值為 2.5 MHz 的高開關頻率允許使用小型電感器，并通過使用 DCS 控制拓撲提供快速瞬態響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。這些器件在 0.9V 至 6V 的輸出電壓范圍內（在 100% 占空比模式下）支持高達 1A 的連續輸出電流。軟啟動引腳控制輸出電壓啟動斜坡，允許作為獨立電源或以跟蹤配置運行。通過配置使能 （EN） 和開漏電源就緒 （PG） 引腳，也可以實現電源排序。
*附件：tps62151.pdf

在省電模式下，這些器件從 VIN 汲取約 17 μA 的靜態電流。如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 3 × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓撲
• 輸入電壓范圍：3 V 至 17 V
• 高達 1A 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源正常輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62130 和 TPS62140 引腳對引腳兼容
• 采用 3mm × 3mm VQFN-16 封裝
• 使用 TPS82150 模塊加快設計速度

參數

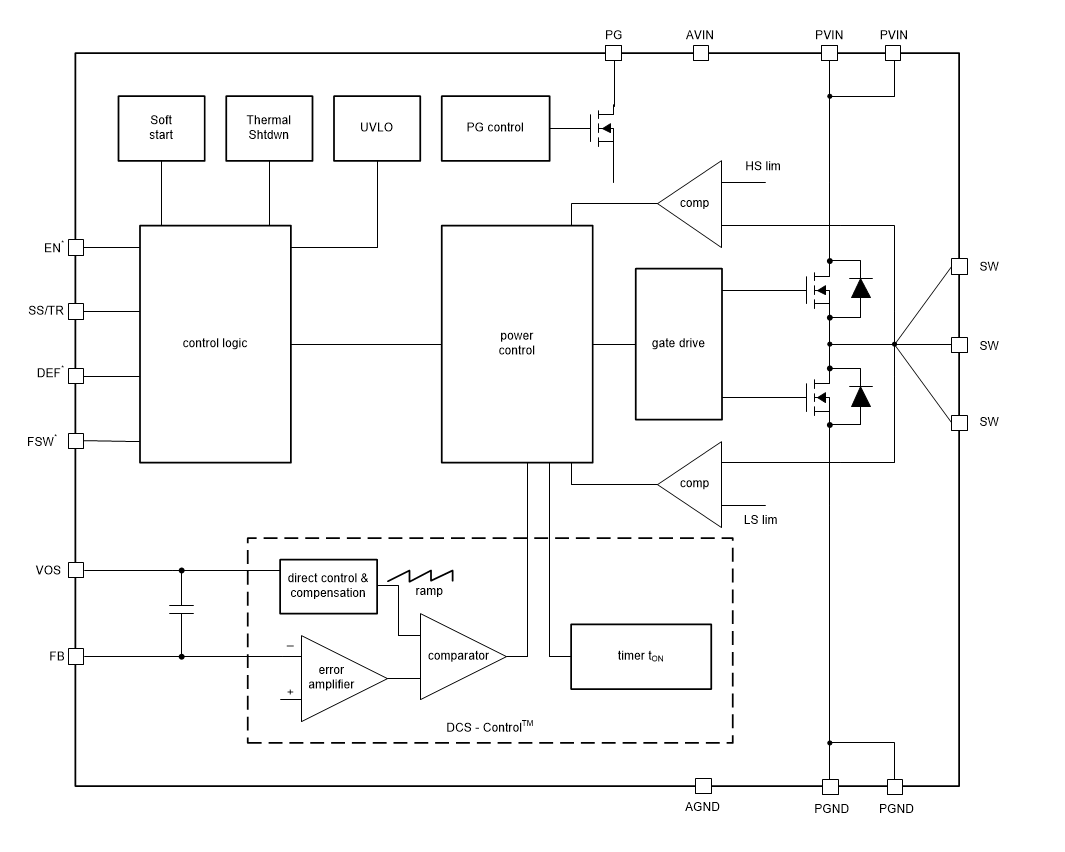

方框圖

一、產品概述

TPS62151是一款高效能、易于使用的同步降壓DC-DC轉換器，專為高功率密度應用設計。該轉換器提供寬輸入電壓范圍（3V至17V）和高達1A的輸出電流，支持固定輸出電壓1.8V，適用于多種便攜式電子設備和其他需要高效電源管理的應用。

二、關鍵特性

• ?寬輸入電壓范圍?：3V至17V，支持多種電源輸入。
• ?高輸出電流?：最大支持1A輸出電流。
• ?固定輸出電壓?：標稱輸出電壓為1.8V，精度高。
• ?高效能?：采用同步整流技術，提高能量轉換效率。
• ?快速瞬態響應?：利用DCS-Control?拓撲結構，實現快速、穩定的負載瞬態響應。
• ?低靜態電流?：在輕載或待機模式下，靜態電流低至17μA，有助于延長電池壽命。
• ?多種保護功能?：包括短路保護、過溫保護和過流保護，確保電路安全可靠。
• ?小封裝?：采用3mm×3mm的VQFN-16封裝，節省PCB空間。

三、引腳功能

• ?SW?：開關節點，連接內部MOSFET開關。
• ?PG?：開漏輸出功率良好信號，用于指示輸出電壓就緒。
• ?FB?：反饋電壓引腳（內部下拉，固定輸出版本可懸空）。
• ?SS/TR?：軟啟動/跟蹤引腳，控制輸出電壓啟動斜坡。
• ?DEF?：輸出電壓引腳選擇（固定輸出版本不適用）。
• ?FSW?：開關頻率選擇引腳。
• ?AVIN?、?PVIN?：控制電路和功率級供電引腳。
• ?EN?：使能引腳，高電平有效。
• ?VOS?：輸出電壓感應引腳。
• ?AGND?、?PGND?：模擬地和功率地引腳。

四、工作模式

• ?PWM模式?：在重載條件下工作，通過調節占空比來控制輸出電壓。
• ?節電模式?：輕載時自動進入，降低開關頻率以減小損耗，提高效率。
• ?100%占空比模式?：當輸入電壓接近輸出電壓時，確保輸出電壓穩定。
• ?軟啟動模式?：啟動時輸出電壓緩慢上升，避免浪涌電流對電路造成沖擊。

五、設計指南

• ?輸出電壓設置?：固定輸出版本無需設置，可調版本需通過電阻分壓器調節FB引腳電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感、輸出電容和輸入電容，確保電路穩定性和效率。
• ?布局考慮?：遵循數據手冊中的布局指南，優化PCB布局以減小噪聲和干擾。
• ?熱設計?：考慮器件的熱耗散，確保足夠的散熱措施，避免過熱影響性能。

六、應用領域

• POL供電（來自單個或多個鋰離子電池）
• 固態硬盤
• 嵌入式系統
• LDO替換
• 移動PC、平板電腦、調制解調器、相機等便攜式電子設備
• 服務器、微服務器
• 數據終端、銷售點（ePOS）系統等需要高效電源管理的應用
