TPS54295 是一款雙通道自適應導通時間 D-CAP2 模式同步降壓轉換器。這 TPS54295 使系統設計人員能夠完成各種終端設備電源總線套件 穩壓器具有經濟高效、低元件數量和低待機電流解決方案。主要的 TPS54295 的控制回路使用 D-CAP2 模式控制，可提供非?？焖俚乃矐B(tài) 響應，無需外部補償組件。自適應準時控制支持無縫 在較高負載條件下的 PWM 模式和輕負載下的 Eco 模式作之間轉換。 省油模式允許 TPS54295 在較輕的負載條件下保持高效率。這 TPS54295 能夠適應低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 以及超低 ESR 陶瓷電容器。該設備提供方便且 在 4.5 V 至 18 V 的輸入電壓下高效運行。
*附件：tps54295.pdf

TPS54295 采用 4.4 mm × 5 mm 16 引腳 HTSSOP （PWP） 封裝以及 4 mm × 4 mm 封裝 16 引腳 VQFN （RSA） 封裝，設計用于在 –40°C 至 85°C。

特性

• D-CAP2? 控制模式
  • 快速瞬態響應
  • 無需外部元件即可進行環路補償
  • 與陶瓷輸出電容器兼容
• 寬輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 7 V
• 針對低占空比應用優化的高效集成 FET
  • 150 mΩ（高側）和 100 mΩ（低側）
• 高初始參考精度
• 低側 r DS（開啟） 無損電流感應
• 可調軟啟動
• 非灌電流預偏置軟啟動
• 700kHz 開關頻率
• 逐周期過流限制控制
• OCL、OVP、UVP、UVLO 和 TSD 保護
• 具有集成 Boost PMOS 開關的自適應柵極驅動器
• 由于熱補償 r 導致的 OCP 常數 DS（開啟） 4000 ppm/°C 時
• 16 引腳 HTSSOP、16 引腳 VQFN 封裝
• 自動跳過 Eco 模式?，可在輕負載下實現高效率

參數

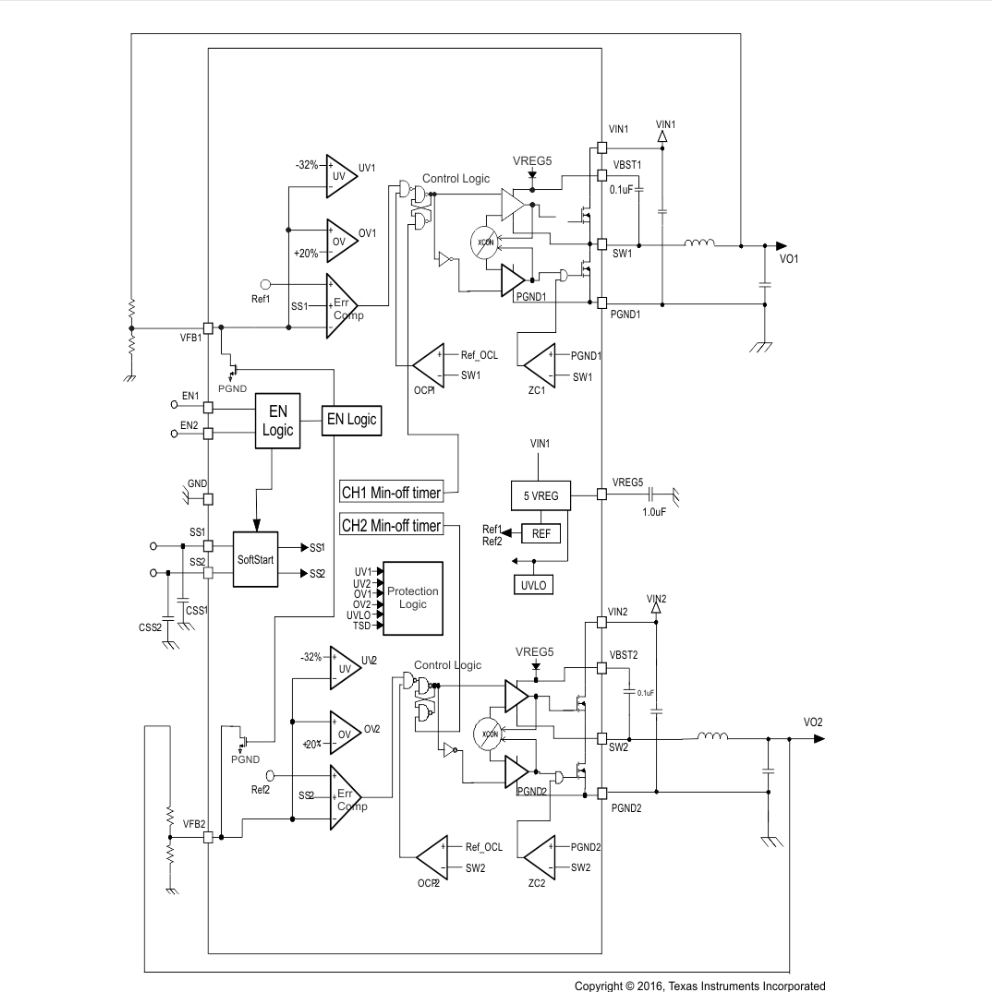

方框圖

一、產品概述

TPS54295是一款雙通道同步降壓DC-DC轉換器，集成了FET，適用于低功率系統中的點載調節。它采用D-CAP2?控制模式，具有快速瞬態響應和低組件計數的特點，支持陶瓷輸出電容器，適用于寬范圍的輸入電壓和輸出電壓應用。

二、關鍵特性

• ?D-CAP2?控制模式?：提供快速瞬態響應，無需外部補償組件。
• ?寬輸入電壓范圍?：4.5V至18V。
• ?輸出電壓范圍?：0.76V至7V。
• ?高效集成FET?：高側和低側FET的rDS(ON)分別為150mΩ和100mΩ，優化低占空比應用。
• ?高初始參考精度?：確保輸出電壓的準確性。
• ?低側rDS(ON)無損電流感測?：提高電流測量的精度。
• ?可調節軟啟動?：避免啟動時的浪涌電流。
• ?非吸入式預偏置軟啟動?：防止預偏置輸出時的電流下拉。
• ?700kHz開關頻率?：優化效率和尺寸。
• ?多種保護功能?：包括過流限制、過壓保護、欠壓保護、欠壓鎖定和熱關斷。

三、引腳功能

• ?EN1/EN2?：使能引腳，高電平有效。
• ?GND?：信號地。
• ?PGND1/PGND2?：功率地，低側MOSFET的電流比較器輸入。
• ?SS1/SS2?：軟啟動編程引腳，連接至地以編程軟啟動時間。
• ?SW1/SW2?：開關節點連接，高側和低側NFET的輸入。
• ?VIN1/VIN2?：輸入電壓引腳，5.5V線性調節器的輸入。
• ?VREG5?：5.5V線性調節器輸出。
• ?VBST1/VBST2?：自舉電容連接引腳。
• ?VFB1/VFB2?：反饋電壓引腳，用于輸出電壓調節。

四、工作模式

• ?PWM模式?：在較高負載條件下工作，通過調節占空比來穩定輸出電壓。
• ?Eco-mode?：輕載時自動進入，通過跳過周期來降低損耗，提高效率。

五、應用指南

• ?輸出電壓設定?：通過選擇合適的電阻分壓器來設定VFB引腳的電壓，從而確定輸出電壓。
• ?輸出濾波器選擇?：選擇合適的電感和電容組合，以優化瞬態響應和穩定性。
• ?輸入電容選擇?：至少需要一個10μF的陶瓷電容作為解耦電容，根據應用可能需要額外的電解電容。
• ?自舉電容選擇?：每個通道需要一個0.1μF的陶瓷電容連接在VBST和SW引腳之間。
• ?VREG5電容選擇?：需要一個1μF的陶瓷電容連接在VREG5和GND引腳之間。

六、布局考慮

• ?輸入電流環?：盡量減小輸入電流環的面積，避免通過熱焊盤。
• ?SW節點?：物理上盡量小且短，以減小寄生電容和電感。
• ?模擬和非切換組件?：遠離切換組件。
• ?單點接地?：信號地和功率地在單點連接。
• ?熱焊盤?：必須焊接到PGND，以優化熱耗散。

七、應用領域

• 數字電視電源供應
• 網絡家庭終端
• 數字機頂盒（STB）
• DVD播放器和錄像機
• 游戲機和其他低功率系統中的應用

八、封裝與訂購信息

TPS54295提供16引腳的HTSSOP（PWP）和VQFN（RSA）封裝，工作溫度范圍為-40°C至85°C。具體封裝尺寸、訂購信息和可用性請參考數據手冊中的相關章節。
