TPS6213x 系列是易于使用的同步降壓直流/直流轉換器，針對高功率密度應用進行了優化。典型的 2.5 MHz 高開關頻率允許使用小型電感器，并通過使用 DCS-Control 拓?fù)涮峁┛焖偎矐B(tài)響應和高輸出電壓精度。

這些器件具有 3V 至 17V 的寬工作輸入電壓范圍，非常適合由鋰離子或其他電池以及 12V 中間電源軌供電的系統。它們?cè)?0.9 V 至 6 V 的輸出電壓下支持高達 3 A 的連續輸出電流（具有 100% 占空比模式）。輸出電壓?jiǎn)?dòng)斜坡由軟啟動引腳控制，該引腳允許作為獨立電源或跟蹤配置運行。通過配置 Enable 和 open-drain Power Good 引腳，也可以進行電源排序。
*附件：tps62130.pdf

在省電模式下，這些器件的 V 靜態電流約為 17 μA 在 .如果負載較小，則自動無縫進入省電模式，可在整個負載范圍內保持高效率。在關斷模式下，器件關斷，關斷電流消耗小于 2 μA。

該器件提供可調和固定輸出電壓版本，采用 3 mm × 3 mm （RGT） 的 16 引腳 VQFN 封裝。

特性

• DCS-Control? 拓?fù)?/li>
• 輸入電壓范圍：3 V 至 17 V
• 高達 3A 的輸出電流
• 0.9 V 至 6 V 的可調輸出電壓
• 引腳可選輸出電壓（標稱值，+ 5%）
• 可編程軟啟動和跟蹤
• 無縫省電模式轉換
• 靜態電流為 17 μA（典型值）
• 可選工作頻率
• 電源正常輸出
• 100% 占空比模式
• 短路保護
• 過熱保護
• 與 TPS62140 和 TPS62150 引腳對引腳兼容
• 采用 3mm × 3mm QFN-16 封裝
• 使用 TPS82130 加快設計速度

參數

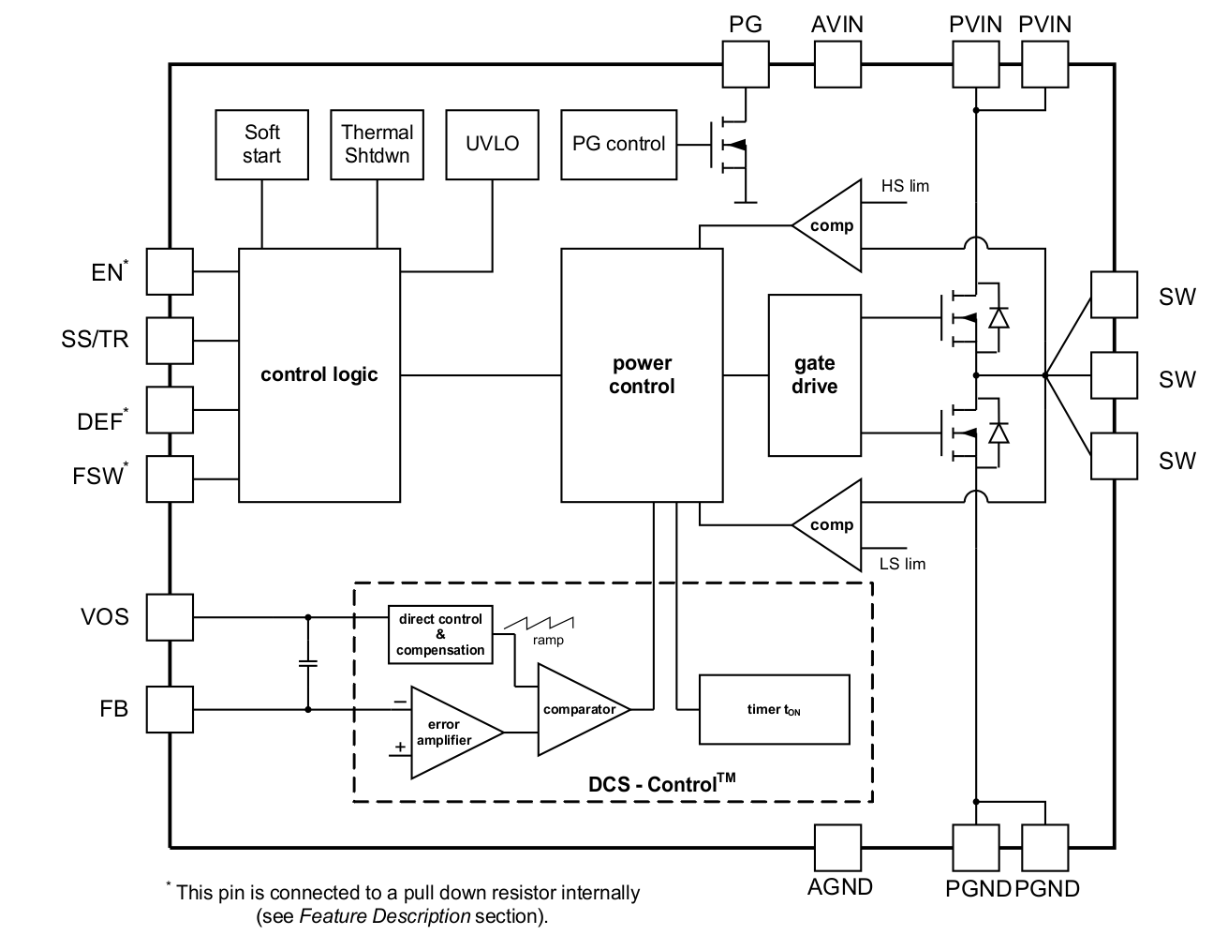

方框圖

一、產品概述

TPS62130是一款高性能、易于使用的同步降壓DC-DC轉換器，支持3V至17V的寬輸入電壓范圍，并提供高達3A的連續輸出電流。該轉換器采用3mm x 3mm的QFN-16封裝，適用于高功率密度應用。

二、關鍵特性

• ?寬輸入電壓范圍?：3V至17V，支持多種電源系統。
• ?高輸出電流?：連續輸出電流高達3A。
• ?可調輸出電壓?：輸出電壓可在0.9V至6V之間調整，滿足不同應用需求。
• ?高效率?：采用DCS-Control拓?fù)浜褪‰娔Ｊ剑岣吣茉蠢眯省?/li>
• ?快速瞬態響應?：支持快速負載變化，保持輸出電壓穩定。
• ?多種保護功能?：包括短路保護、過溫保護、欠壓鎖定等。
• ?小封裝?：緊湊的3mm x 3mm QFN-16封裝，節省PCB空間。

三、引腳功能

• ?SW?：開關節點，連接內部MOSFET開關和電感。
• ?PG?：電源良好輸出，指示輸出電壓是否達到穩定狀態。
• ?FB?：反饋引腳，用于電壓調節（可調電壓版本）。
• ?AGND?：模擬地，提供穩定的參考地電位。
• ?FSW?：開關頻率選擇引腳，可配置為高頻或低頻模式。
• ?DEF?：輸出電壓調節引腳，高電平時輸出電壓增加5%。
• ?SS/TR?：軟啟動/跟蹤引腳，控制輸出電壓的啟動斜率和跟蹤功能。
• ?AVIN?、?PVIN?：分別為輔助電源和主電源輸入引腳。
• ?EN?：使能引腳，高電平有效，控制轉換器的啟動和關閉。
• ?VOS?：輸出電壓感應引腳，用于控制環路反饋。
• ?PGND?：功率地，連接至電源地平面。
• ?熱焊盤?：增強散熱效果，確保芯片在高功率下的穩定運行。

四、工作模式

• ?PWM模式?：在大多數負載條件下工作，提供穩定的電壓和電流輸出。
• ?省電模式?：在輕載條件下自動切換，降低開關頻率以節省能源。
• ?100%占空比模式?：當輸入電壓接近輸出電壓時，確保電壓轉換的穩定性和效率。

五、應用指南

• ?輸出電壓設置?：通過調整反饋引腳（FB）上的電壓分壓器來設置輸出電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感、電容和軟啟動電容。
• ?布局與熱設計?：遵循推薦的布局指南，確保良好的散熱和電磁兼容性。

六、應用領域

• 移動設備電源管理
• 固態硬盤（SSD）電源
• 嵌入式系統電源
• 低壓差線性穩壓器（LDO）替換
• 便攜式電子設備
• 工業自動化和控制系統
