ModbusRTU轉Profinet網關與三品SKJ系列變頻器快速通訊案例

在工業自動化領域，設備間的無縫通信如同構建一座橋梁，而協議轉換網關正是這座橋梁的核心部件。本文將結合ModbusRTU轉Profinet網關與三品SKJ系列變頻器的實際應用案例，解析如何通過技術手段實現跨協議的高效協作。

ModbusRTU轉Profinet網關（如興達易控XD-MDPN100/200）的作用類似于語言翻譯器，能將電表、變頻器等設備支持的ModbusRTU協議“翻譯”成工業以太網通用的Profinet協議。例如，當三品SKJ系列變頻器通過RS485接口輸出ModbusRTU信號時，網關可將其轉換為PLC能識別的Profinet數據包，實現實時控制與監測。這種轉換不僅解決了不同品牌設備間的兼容性問題，還大幅提升了數據傳輸效率——Profinet的通信速度可比傳統串口快百倍以上，如同將鄉間小道升級為高速公路。

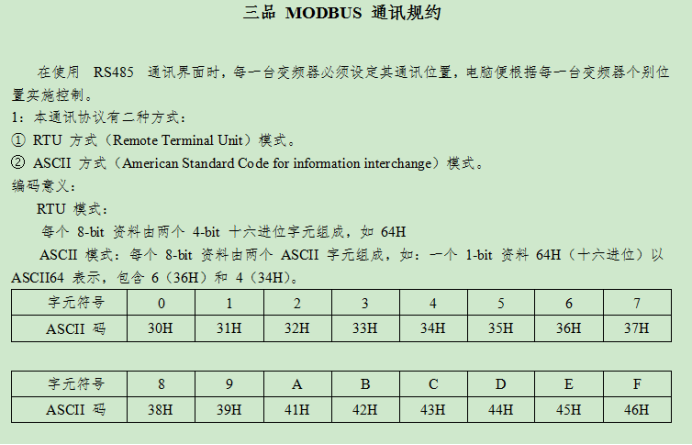

實際部署中，配置流程可簡化為三個關鍵步驟。首先，需確保網絡基礎環境穩定，例如為西門子1200PLC分配與本地計算機同網段的IP地址，避免出現“設備不在同一頻道”的通信故障。其次，通過安裝GSD文件（網關的驅動程序）將網關設備添加到博圖項目的硬件目錄中，這一過程類似于為電腦安裝打印機驅動。最后，通過物理連接完成信號傳遞：使用屏蔽雙絞線將變頻器的RS485端口與網關相連，再通過網線接入Profinet網絡。值得注意的是，三品SKJ變頻器需嚴格按說明書進行參數預設，其通信地址如同門牌號，必須與網關配置完全匹配才能準確收發指令。

在博圖軟件中，數據映射是核心調試環節。以監測變頻器運行頻率為例，需在網關配置界面將Modbus寄存器地址（如40001）與Profinet的IO模塊點位綁定。這個過程類似于在Excel表格中建立兩列數據的關聯關系——當變頻器頻率值更新時，PLC能立即通過映射關系讀取到最新數據。對于三品SKJ系列變頻器，其Modbus功能碼03H（讀取保持寄存器）通常用于獲取運行參數，而網關的協議轉換功能會自動處理字節序、校驗等底層細節，讓工程師能專注于業務邏輯設計。

某工廠空壓機節能改造項目生動展現了這對組合的價值。通過將SKJ變頻器與網關連接，PLC可實時獲取電機電流、電壓等參數，并動態調整變頻器輸出頻率。改造后，系統能耗降低23%，這得益于Profinet的毫秒級響應速度使控制指令如同“神經信號”般快速傳遞。此外，網關的診斷功能還能預警通信異常，比如當變頻器通信中斷時，PLC會立即收到報警，避免因數據延遲導致設備失控。接下來介紹通訊詳細配置步驟：

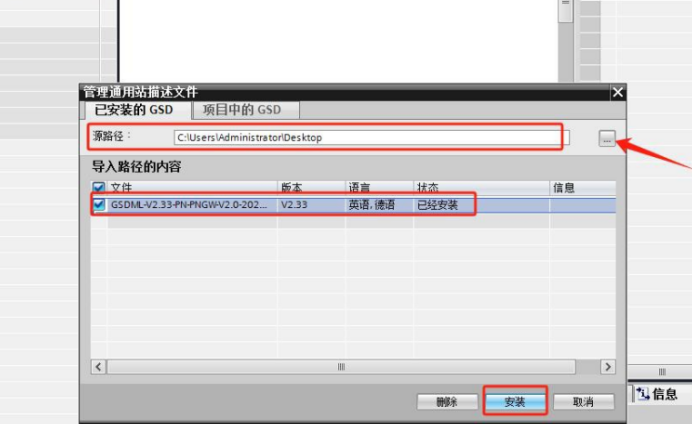

首先安裝ModbusRTU轉Profinet網關GSD文件到博圖編程軟件

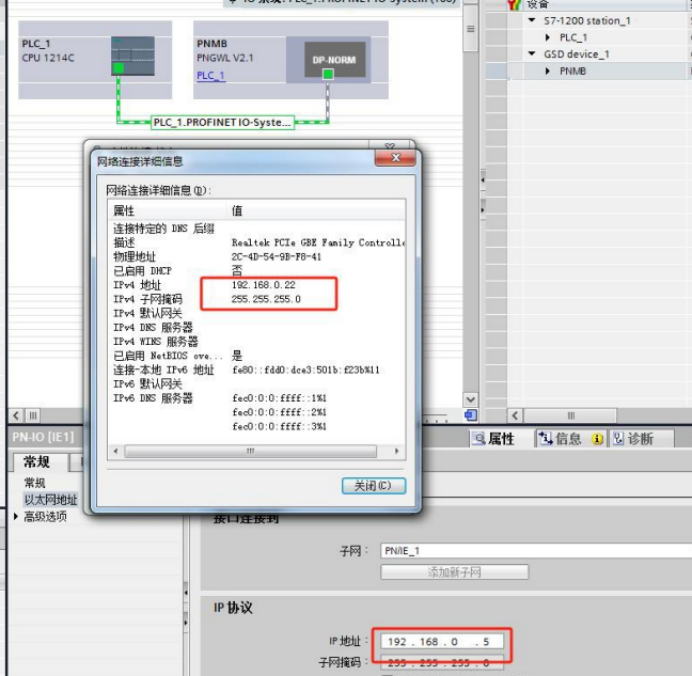

與plc連接后設置ModbusRTU轉Profinet網關IP地址與plc在同一網段

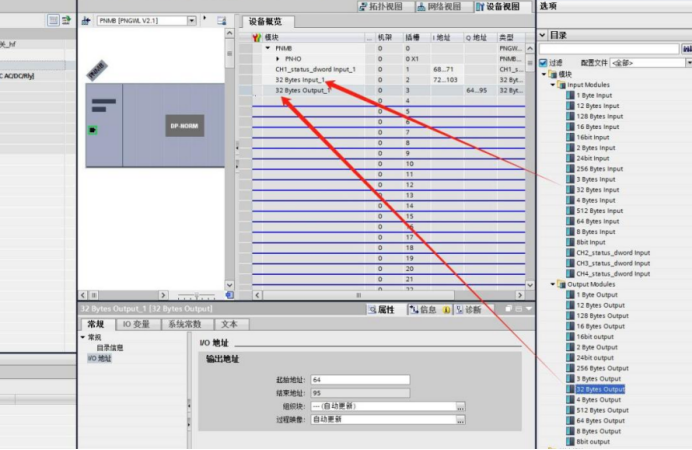

在右側目錄拖拽所使用的讀寫指令長度到插槽

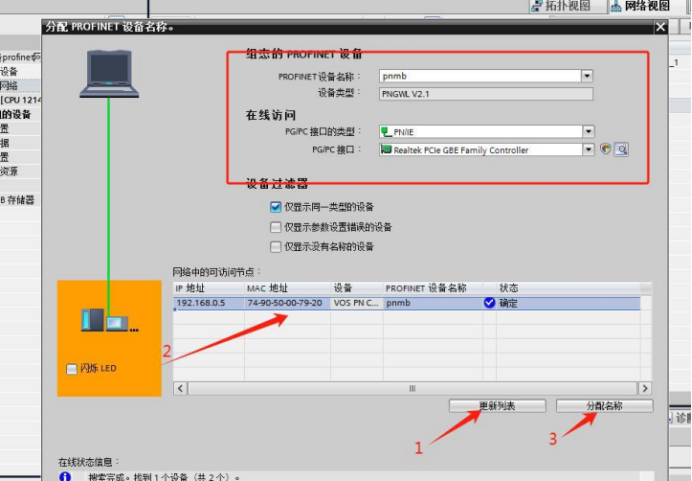

為ModbusRTU轉Profinet網關分配設備名稱

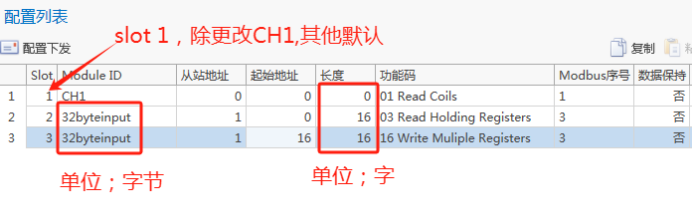

添加完成以后開始配置從站地址起始地址字節長度功能碼和modbus序號，下圖所示：

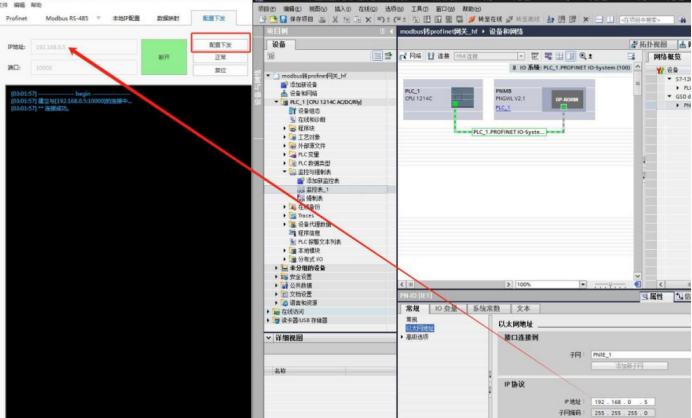

進到“配置下發界面”填寫博圖里模塊分配的 IP 地址，點擊連接 連接成功后點“配置下發

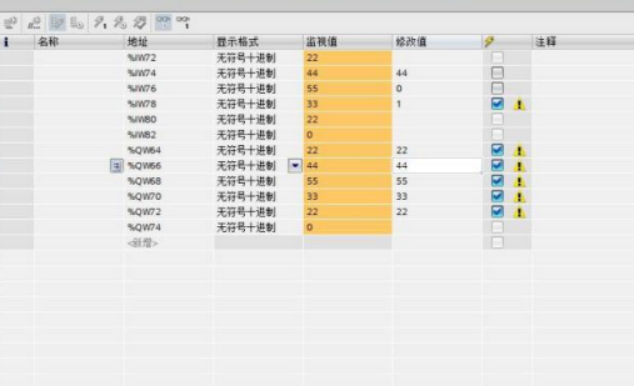

最后創建新監控表來監控Modbus從站數據

隨著工業4.0推進，協議轉換技術正成為設備互聯的基石。通過網關與變頻器的協同，企業不僅能盤活現有設備資源，更能為未來智能化升級預留接口——這既是技術方案，更是面向未來的投資。
