ModbusRTU轉Profinet網關在工業自動化中的應用與價值

在工業自動化領域，數據的高效采集與傳輸如同精密儀器的齒輪咬合，缺一不可。當奧豪斯電子天平PX2202ZH這類高精度稱重設備需要融入以Profinet協議為主的工業網絡時，傳統的手動抄錄或獨立系統運行模式顯然難以滿足現代智能制造對實時性與準確性的雙重需求。此時，ModbusRTU轉Profinet網關便如同一位精通多國語言的翻譯官，架起了不同協議設備間的溝通橋梁。

在制藥、化工等對原料配比精度要求極高的生產場景中，奧豪斯PX2202ZH電子天平憑借0.1mg級別的分辨率，成為實驗室與產線質量控制的關鍵設備。然而，這類設備普遍采用Modbus通信協議，與西門子S7-1200等主流PLC的Profinet工業以太網協議存在本質差異，如同使用摩斯密碼的報務員試圖與5G基站對話。傳統解決方案往往需要額外配置協議轉換模塊或定制開發通信程序，不僅增加硬件成本，還會因開發周期延誤項目進度。

采用ModbusRTU轉Profinet網關（如XD-MDPN100系列），相當于在電子天平與PLC之間部署了智能協議轉換中樞。該設備通過ModbusRTU接口實時采集天平輸出的重量數據，將其封裝為Profinet協議的標準數據幀，再通過工業以太網傳輸至PLC系統。這種轉換過程類似于將手寫文稿掃描后自動識別為電子文檔——既保留原始信息的完整性，又實現了數字化流轉的高效性。

硬件架構規劃

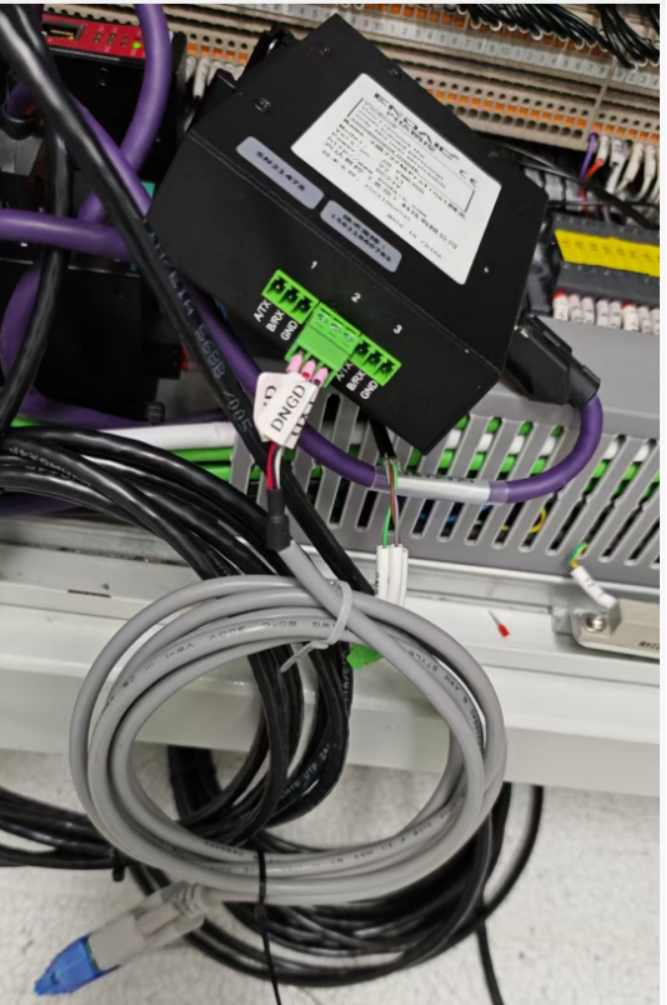

系統搭建需遵循“點-線-面”的設計邏輯：以電子天平為數據源點，通過屏蔽雙絞線連接網關的485端口；網關的Profinet端口則通過工業級網線接入PLC交換機，形成星型拓?fù)渚W(wǎng)絡。特別需注意485接口的DB9接頭需按照Modbus主從模式定義引腳功能，避免因線序錯誤導致通信中斷，如同確保水管接頭螺紋完全吻合才能防止漏水。

軟件配置流程

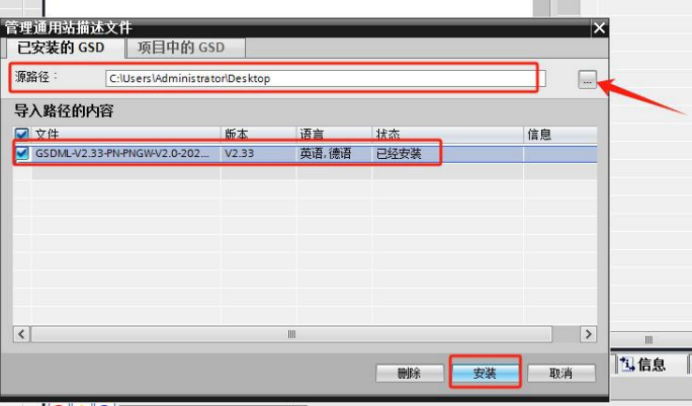

在博圖（TIA Portal）開發環境中，工程師需完成三個關鍵動作：首先導入ModbusRTU轉Profinet網關的GSD設備描述文件，相當于為PLC安裝新的外設驅動程序；

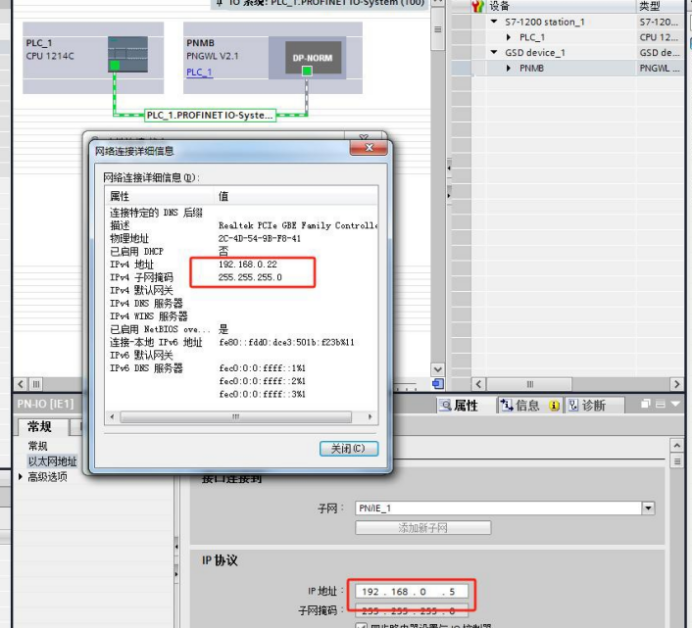

其次在硬件組態視圖中建立虛擬ModbusRTU轉Profinet網關設備，設置與物理設備完全一致的IP地址和子網掩碼；

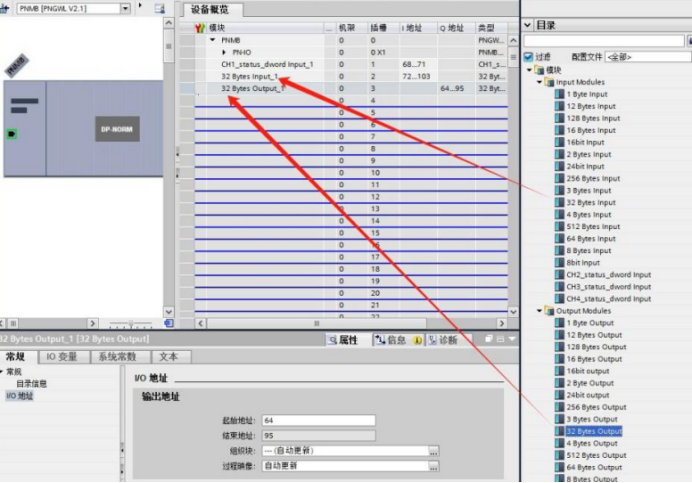

最后定義輸入輸出數據塊長度時，建議預留20%的冗余空間，如同在倉庫貨架設計時多留出備用倉位，為后期功能擴展預留靈活性。

數據映射策略

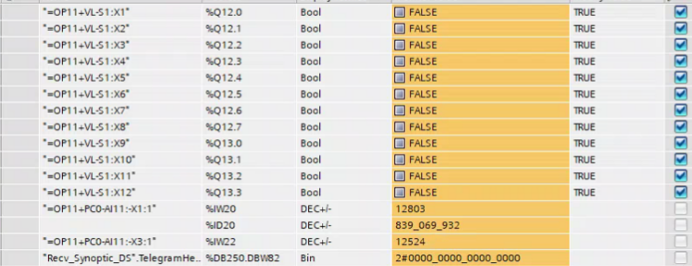

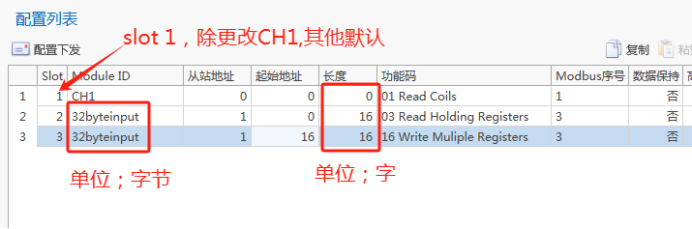

電子天平的重量數據通常存儲在Modbus保持寄存器40001地址段，通過網關的參數配置工具，可將該寄存器映射為Profinet IO設備的輸入數據區。這個過程需要特別注意字節順序（Big-Endian或Little-Endian）的匹配，否則讀取的數值會出現數量級錯誤，好比鐘表齒輪裝配錯位導致時間顯示混亂。

某精細化工企業實施案例顯示，通過設置雙字（32位）浮點數格式，成功實現了±0.05%的測量值傳輸精度。

隨著TSN（時間敏感網絡）技術在工業領域的普及，下一代網關產品將支持確定性數據傳輸功能。這意味著電子天平的重量信號不僅能實時上傳，還能與機械臂動作、傳送帶速度等控制指令實現微秒級同步，為全自動配料系統提供更強大的技術支撐。正如交響樂團指揮精準控制每個樂手的節拍，未來工業網絡將實現設備群的完美協同。

通過這個典型案例可以看出，協議轉換網關已從單純的數據通道進化為智能制造的神經節點。當每個傳感器都能無縫融入工業物聯網，我們距離“透明工廠”的終極愿景又近了一步。
