Texas Instruments SN74AC596/SN74AC596-Q1 SIPO移位寄存器包含一個8位串行輸入、并行輸出（SIPO）移位寄存器，向8位D類存儲寄存器饋送信號。存儲寄存器具有并行開漏輸出。分別為存儲寄存器和移位寄存器提供時鐘。移位寄存器具有串行（SER）輸入、直接覆蓋清除（SRCLR）輸入以及用于級聯的串行輸出（QH’）。當輸出使能（OE）輸入置為高電平時，輸出將置于高阻抗?fàn)顟B(tài)。內部寄存器數據不受OE輸入操作的影響。Texas Instruments SN74AC596-Q1器件符合汽車應用類AEC-Q100認證。

特性

• 寬工作電壓范圍：1.5V至6V
• 輸入接受電壓高達 6 V
• 連續±24mA輸出驅動（5V時）
• 在5VIN 短脈沖下支持高達±75mA的輸出驅動
• 驅動50Ω?jìng)鬏斁€
• 最大tpd：11.4ns（5V、50pF負載時）

應用

• 增加微控制器上的輸出數量
• 最多可臨時存儲8位數據

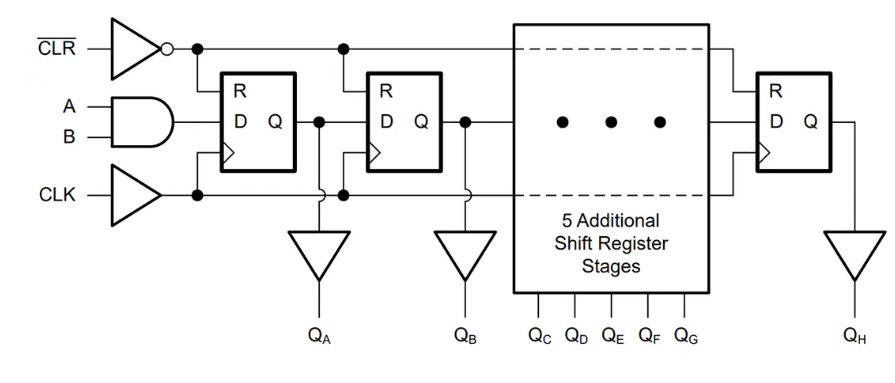

功能框圖
