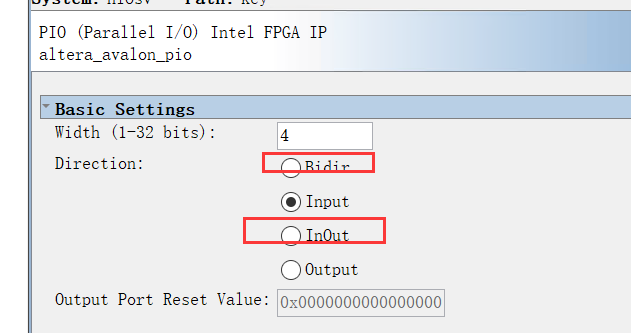

PIO IP是FPGA 設計中比較簡單常用的IP， 當設置PIO IP的Direction的時候，可以看到有如下4個選項：

Input代表這組IO是輸入引腳，Output代表這組IO是輸出引腳，這些很好理解，但Bidir和InOut都表示雙向的意思，它們有什么區別嗎？

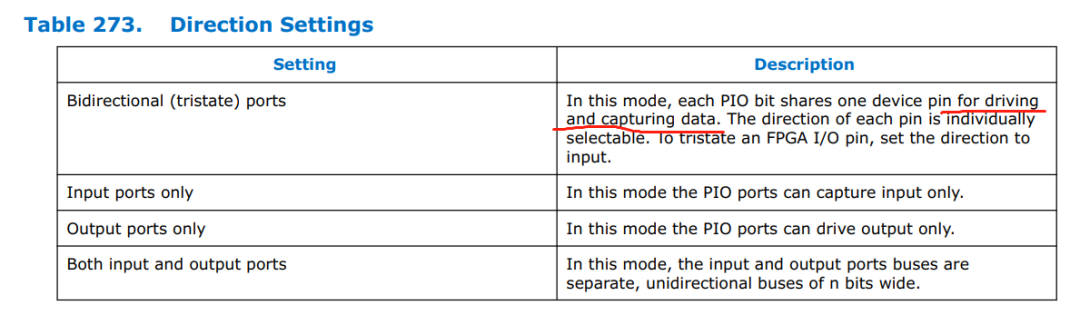

參考28.4.1.2. Direction (intel.com)可知：

bidir，指n位寬的信號中的每一位都可以單獨/分別設置為讀或是寫。

inout，指將n位寬的信號，全設置為讀或全部設置為寫，但是不能要求其中某些位讀而某些位為寫。

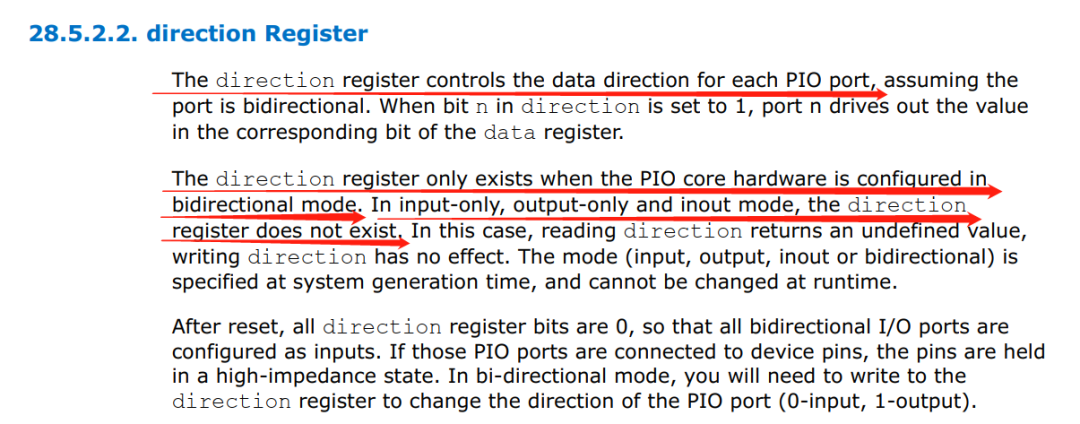

只有設置為bidir模式的時候，才存在direction寄存器，用于控制某個I/O端口用于讀，還是用于寫（output）：

不過在Altera PIO IP之外，其他地方在用bidir和inout表達的時候，bidir（bidir是“bidirectional”的縮寫）更側重于表示雙向的特性，是一個概念性的描述；而inout是硬件描述語言中用于聲明雙向信號或端口的關鍵字，是一種具體的語法形式。例如在VHDL和Verilog中，都使用inout關鍵字來實現bidir功能，用于實現雙向的接口或總線，如I2C等總線。

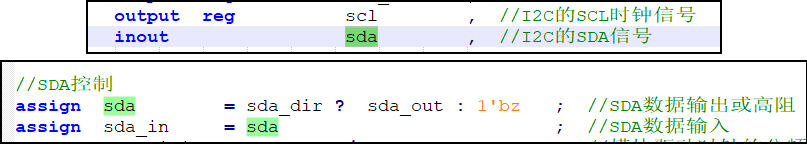

I2C的信號線電路設計參考如下：
