一、背景

在當今科技飛速發展的時代，能源管理與監測在各個領域都占據著至關重要的地位。隨著太陽能光伏、直流充電樁、電信基站等行業的蓬勃發展，對于準確測量直流系統中的各項參數的需求也日益增長。特別是在大型儲能電站等場景中，電池組的充放電狀態和效率是決定整個系統性能和經濟效益的關鍵因素。

傳統的電能測量設備往往難以滿足復雜多變的應用場景需求，如精度測量、雙路輸入以及與其他設備的通訊等。而DJSF1352 - RN - 6導軌式直流電能表的出現，為解決這些問題提供了理想的解決方案。它不僅能夠準確測量直流系統中的電壓、電流、功率以及正反向電能，還具備一系列先進的功能和特性，能更好地適應現代能源系統的發展需求。

二、產品功能

1.大型儲能電站的 “準確計量專家”

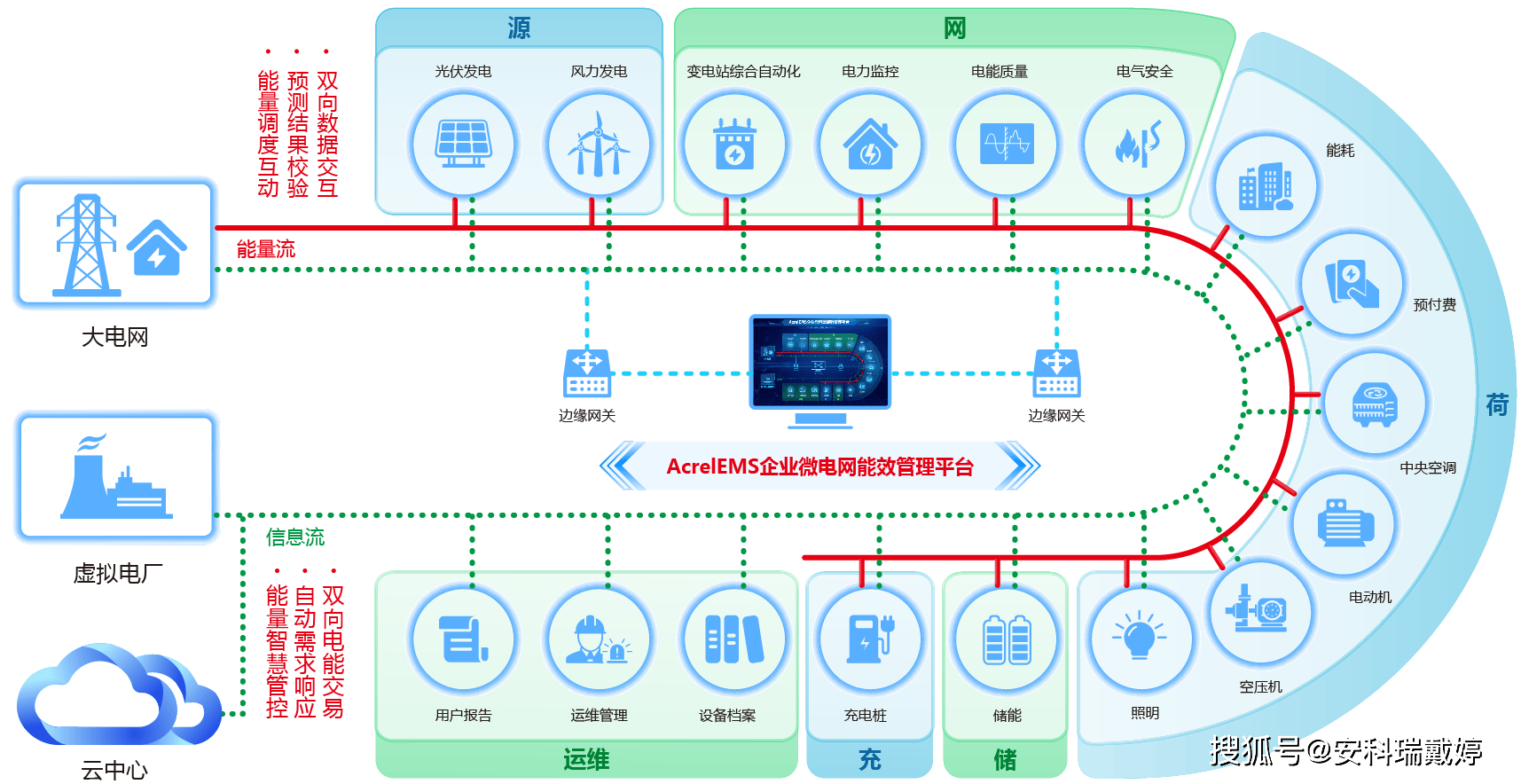

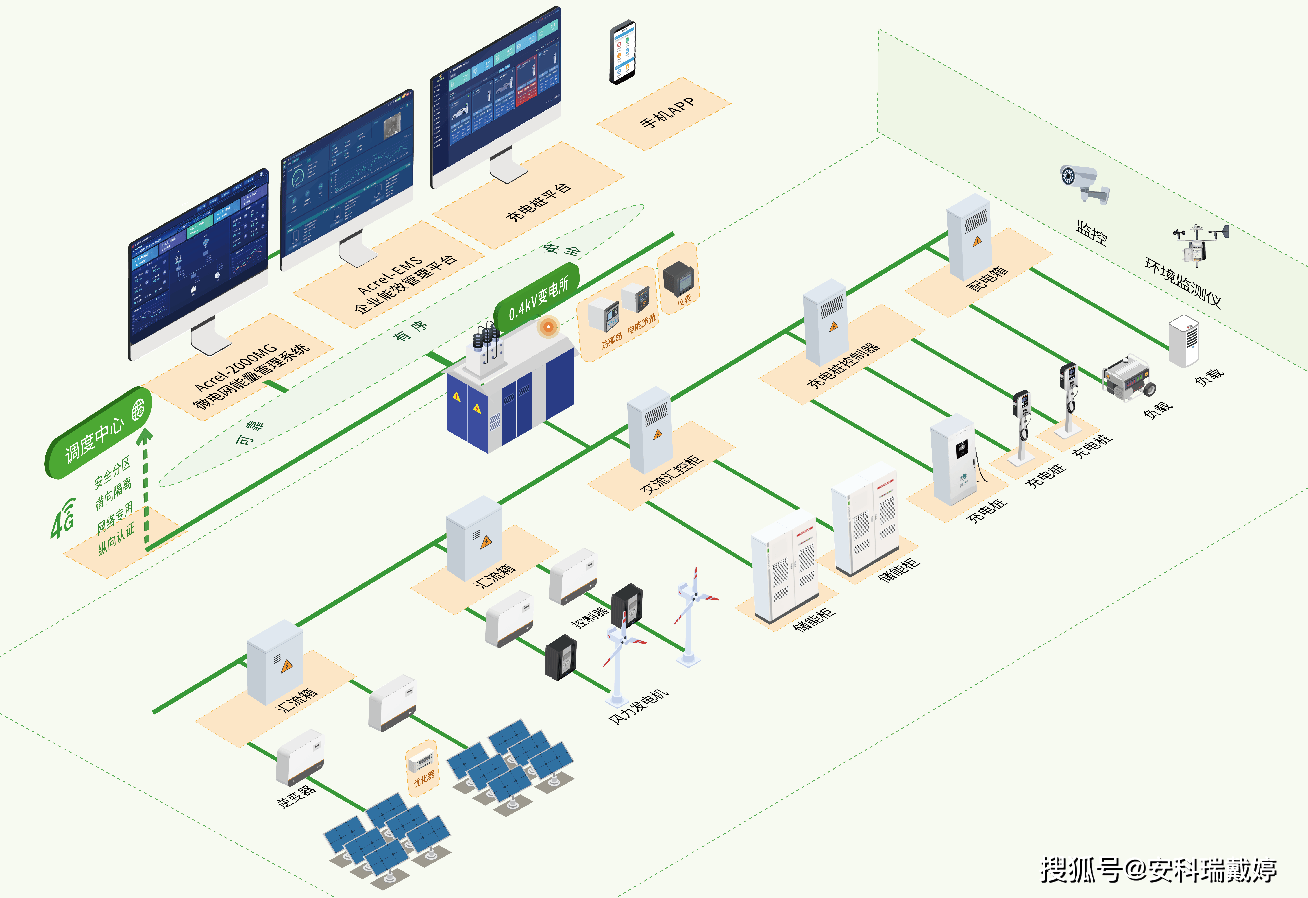

在大型儲能電站中，電池組的充放電狀態和效率是關鍵指標。DJSF1352-RN-6 電能表就像儲能電站的 “準確計量專家”，能夠?qū)崟r監測電池組的充放電狀態，準確測量充放電過程中的電能變化。通過準確的電能計量，電站管理人員可以清晰地了解電池組的充放電效率，及時發現并解決潛在問題，確保儲能系統的有效運行。

2.充放電狀態的準確監測

DJSF1352-RN-6 電能表能夠?qū)崟r監測電池組的充放電狀態，準確測量充放電過程中的電能變化。在充電過程中，電能表可以準確測量電能的輸入量，幫助管理人員了解電池組的充電進度。在放電過程中，電能表可以準確測量電能的輸出量，幫助管理人員了解電池組的放電狀態。通過準確的電能計量，管理人員可以及時調整充放電策略，優化儲能系統的運行效率。

3.充放電效率的準確分析

DJSF1352-RN-6 電能表能夠提供詳細的充放電數據，幫助管理人員分析電池組的性能。通過對比不同電池組的充放電效率，管理人員可以發現性能較差的電池組，及時進行維護或更換，確保整個儲能系統的有效運行。電能表還可以幫助管理人員制定合理的充放電策略，進一步提高儲能系統的整體效率。

三、產品介紹

1.產品概述

DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

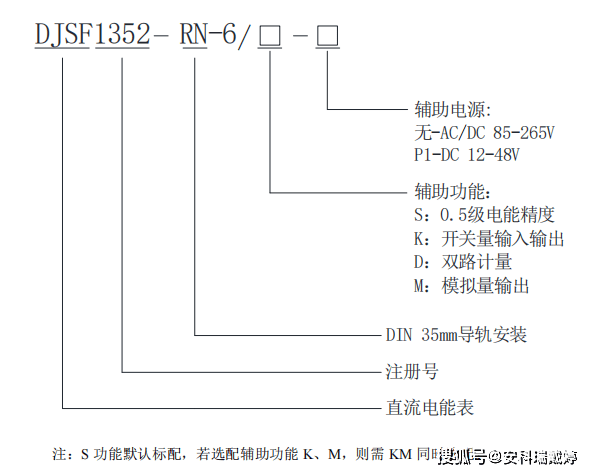

2.產品規格

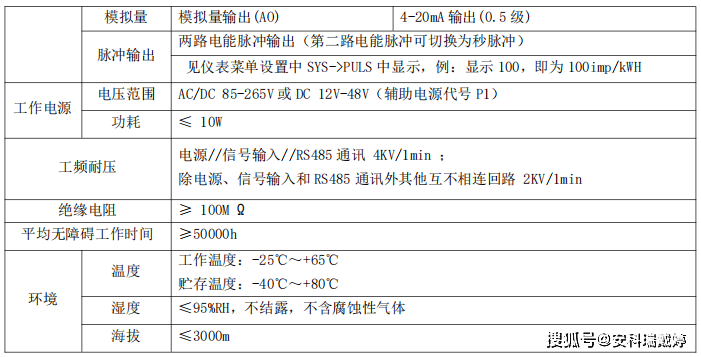

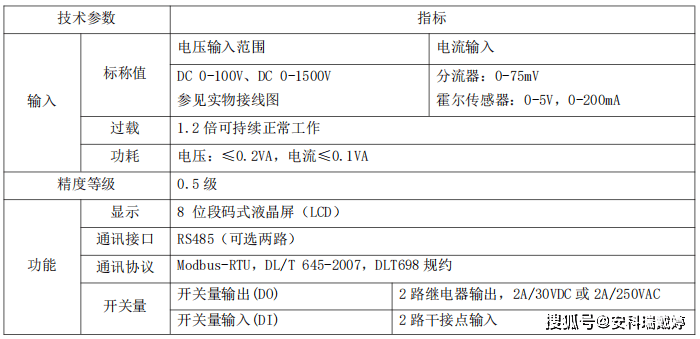

3.技術參數

一⑧七+0六壹陸

=⑧捂捂叁

4.配套傳感器

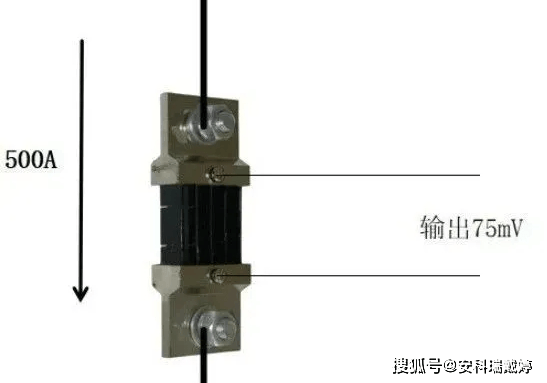

分流器

優點：

1.簡單性和成本效益：分流器是基于簡單的電阻原理，因此它們通常比較便宜且易于實現。

2.高精度：在理想條件下，分流器可以提供非常準確的電流測量。

3.直接測量：分流器直接測量通過電阻的電流，因此對測量電流的直接變化響應迅速。

4.寬波特性：它們在寬范圍的溫度和電流條件下都能保持穩定性。

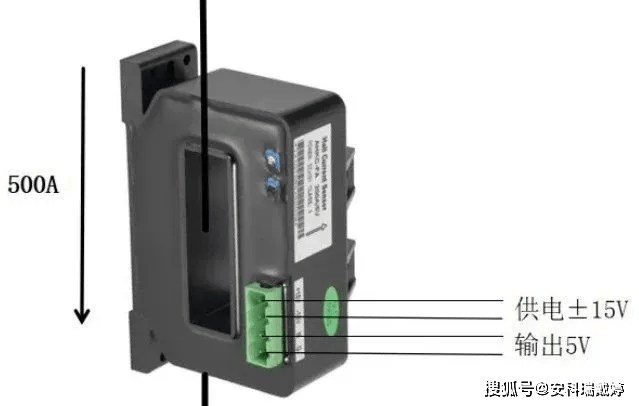

霍爾

優點：

l.無接觸測量：霍爾傳感器通過磁場感應電流，不需要與電路直接接觸，因此不會引起額外的電壓降或能量損失。

2.適用于高電流測量：由于其無接觸的特性，霍爾傳感器適合測量較大的電流。

3.耐高溫：霍爾傳感器的性能不會因溫度變化而受太大影響。

4.靈活性和安全性：由于無需直接接觸電路，霍爾傳感器在安裝和使用時更加靈活和安全。

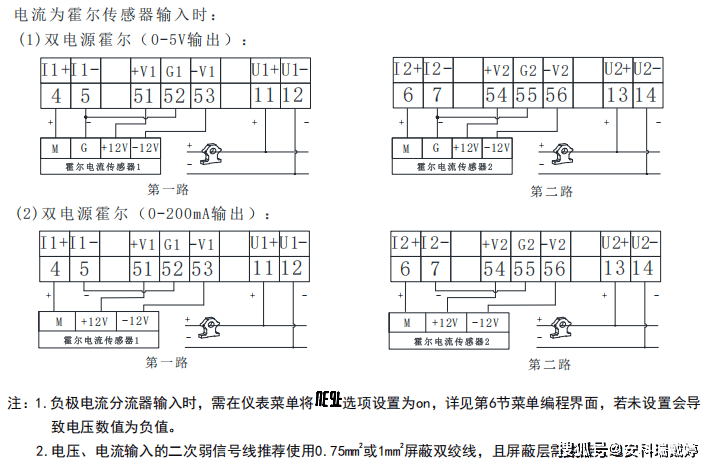

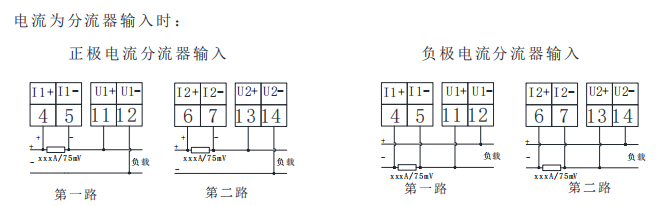

1.負極電流分流器輸入時，需在儀表菜單將negt選項設置為on，詳見第6節菜單編程界面，若未設置會導

致電壓數值為負值。

2.電壓、電流輸入的二次弱信號線推薦使用0.75mm2或1mm2屏蔽雙絞線，且屏蔽層需要接大地。

注意事項

① 電壓信號輸入

輸入電壓不得高于產品的額定輸入電壓的 120%，在電壓輸入端須安裝 1A 保險絲；4

② 電流信號輸入

電流輸入應使用外部分流器或霍爾電流傳感器；

③ 端子螺絲扭力

端子螺絲緊固的扭力不得超過 0.5Nm（3.5Lb-In）。

④ 通訊接口接線

該儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳

送。理論上在一條線路上可以同時連接多達 128 個儀表，每個儀表均可設定其通訊地址（Addr）、通訊速率也可通過設置選擇。

通訊連接建議使用三芯屏蔽線，每芯截面不小于 0.5mm2，分別接 A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。

建議起始端和最末端儀表的 A、B 之間均加匹配電阻，阻值范圍為 20?～10k?。
