LM3209-G3 是降壓-升壓型 DC/DC 轉換器，旨在產生高于或低于給定輸入電壓的輸出電壓。它特別適用于便攜式應用的單節鋰離子電池。

LM3209-G3 在完全同步運行中以 2.4MHz 的典型開關頻率運行，可在降壓和升壓工作模式之間實現無縫轉換。
*附件：lm3209-g3.pdf

電源轉換器拓?fù)渲恍枰粋€(gè)外部電感器和兩個電容器。5 個內部電源開關可實現高整體效率。

LM3209-G3 針對降壓和升壓工作模式進行了內部補償，從而提供了最佳的瞬態響應。

LM3209-G3 采用尺寸為 2.0 mm × 2.5 mm × 0.6 mm 的 12 凸點無鉛 DSBGA 封裝。

特性

• 采用單節鋰離子電池工作：
  2.7V 至 5.5V
• 可調輸出電壓：0.6V 至 4.2V
• 1A 最大負載能力 （對于 V） 在 ≥3.2V、V 外 = 3.6V
• 2.4 MHz（典型值）開關頻率
• 無縫降壓-升壓模式轉換
• 快速輸出電壓轉換：20 μs 內從 0.8V 變?yōu)?4.0V
• 高效率：3.7 V 時為 95%（典型值） 在 、3.5伏 外 ，在 300 mA 時
• 逐周期過流限制
• 輸出過壓箝位
• 內部補償
• 12 焊球 DSBGA 封裝

參數

方框圖

1. 產品概述

• ?設備名稱?：LM3209-G3
• ?類型?：無縫過渡升降壓（Buck-Boost）轉換器，專為電池供電的3G/4G射頻功率放大器（RF PA）設計
• ?特點?：?jiǎn)喂?jié)鋰離子電池供電（2.7V至5.5V），輸出電壓可調（0.6V至4.2V），最大負載能力1A（VIN ≥ 3.2V時）

2. 主要特性

• ?工作電壓范圍?：2.7V至5.5V
• ?輸出電壓范圍?：0.6V至4.2V，通過VCON引腳動態調整
• ?開關頻率?：典型值為2.4MHz
• ?效率?：典型值95%（3.7V輸入，3.5V輸出，300mA負載）
• ?保護功能?：過流保護、輸出過壓鉗位、熱過載保護
• ?封裝?：12焊球DSBGA封裝，尺寸2.0mm x 2.5mm x 0.6mm

3. 應用領域

• 電池供電的3G/4G射頻功率放大器
• 蜂窩電話
• 便攜式硬盤驅動器
• 個人數字助理（PDA）

4. 功能描述

• ?無縫升降壓模式轉換?：能夠在降壓和升壓模式之間無縫切換，以適應不同的輸入和輸出電壓需求。
• ?快速輸出電壓轉換?：輸出電壓可以在0.8V至4.0V之間快速轉換，響應時間小于20μs。
• ?高效率?：通過內部補償和RDS(ON)管理，實現高轉換效率。
• ?動態輸出電壓調整?：通過VCON引腳調整輸出電壓，無需外部反饋電阻。
• ?過熱保護?：內置熱過載保護功能，防止設備過熱損壞。

5. 電氣特性

• 詳細列出了包括靜態電流、關機電流、RDS(ON)電阻、電流限制、開關頻率等關鍵電氣參數。

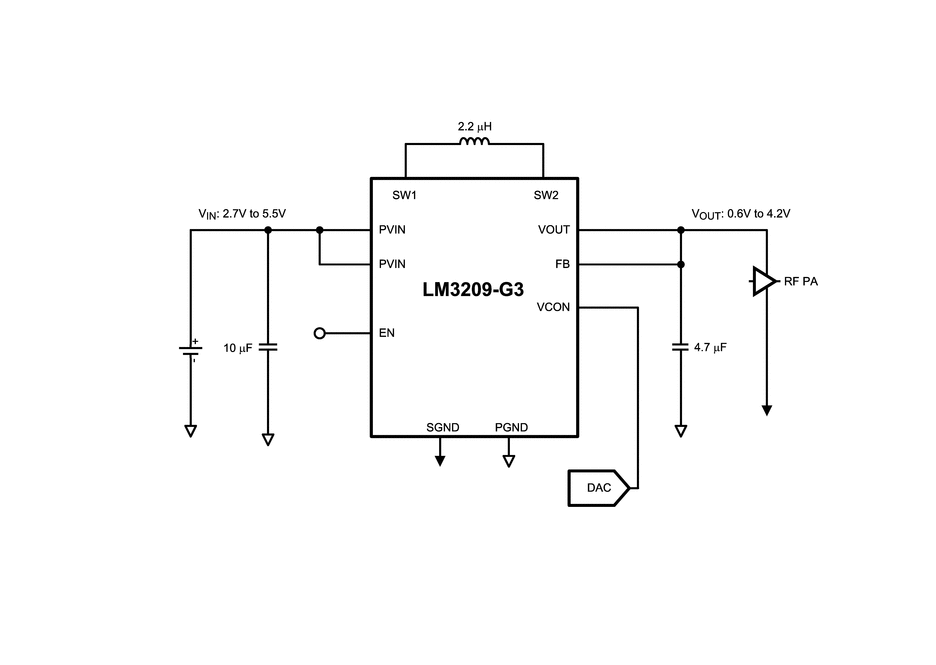

6. 典型應用電路

• 提供了LM3209-G3的典型應用電路圖，包括輸入電容、輸出電容、電感等外部組件的連接方式。

7. 設計指南

• ?組件選擇?：提供了電感、輸入電容、輸出電容的選擇建議。
• ?布局考慮?：強調了PCB布局中高電流路徑、地平面、反饋回路等關鍵要素的布局要求。
• ?輸出電壓設置?：說明了如何通過VCON引腳設置輸出電壓。

8. 封裝與訂購信息

• 提供了LM3209-G3的封裝類型和訂購信息，包括封裝尺寸、引腳配置、訂購代碼等。

9. 應用支持

• ?文檔和資源?：提供了數據手冊、應用筆記、設計工具等支持資源，幫助用戶進行電路設計和調試。
• ?社區支持?：鏈接到TI的E2E在線社區，方便用戶獲取技術支持和交流經驗。

LM3209-G3是一款高性能的無縫過渡升降壓轉換器，專為電池供電的射頻功率放大器設計。其快速輸出電壓轉換能力、高效率和動態輸出電壓調整功能，使其非常適合于便攜式電子設備中的電源管理應用。
