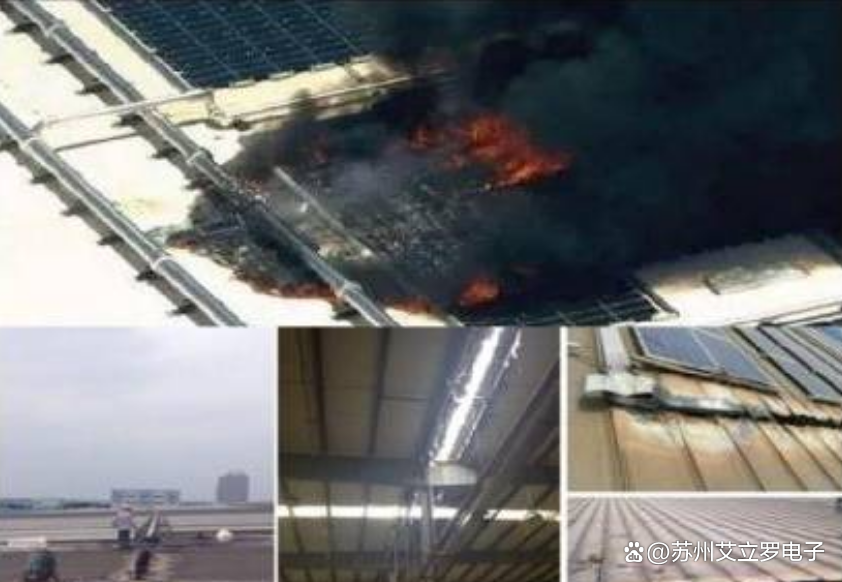

火災風險：火災是光伏電站經濟效益損失最大的事故，如果是安裝在廠房或者民居屋頂上，還很容易危及人身安全。

一般的集中式光伏系統，光伏組件陣列和逆變器之間有數十米長的600V到1000V的高壓直流線，可視為人身及建筑光伏安全隱患。光伏電站中的火災事故因素很多，據統計，光伏電站中的火災事故80%以上是由直流側故障引起，直流拉弧是主要的原因。

原因

在整個光伏系統中直流側電壓通常高達600-1000V，由于光伏組件接頭接點松脫，接觸不良、電線受潮、絕緣破裂等原因而極易引起直流拉弧現象。

直流拉弧會導致接觸部分溫度急劇升高，持續的電弧會產生3000-7000℃的高溫，并伴隨著高溫碳化周圍器件，輕者熔斷保險、線纜，重者燒毀組件和設備引起火災。目前，UL和NEC安規對80V以上的直流系統，都有拉弧檢測功能的強制要求。由于光伏系統發生火災后不能直接用水撲滅，預警和預防，顯得十分重要，特別是對于彩鋼瓦屋頂，維護人員很難檢查出故障點和隱患，所以安裝具有拉弧檢測功能的逆變器是十分必要的。

解決措施：

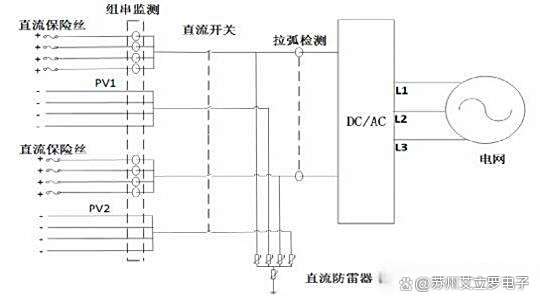

除了高壓直流容易引發火災，火災發生時，滅火也存在困難。根據國標GB/T18379建筑電氣設備的直流電壓規范，對于家庭屋頂光伏系統，傾向于選用直流側電壓不超過120V的系統方案。對于直流側電壓超過120V的光伏系統建議要求安裝電弧故障分?jǐn)嗥?AFCI)和直流開關等保護裝置；如光伏組件到逆變器直流線纜超過1.5米時建議增配快速關斷裝置，或者采用優化器，以便在發生火災時，及時切斷高壓直流，進行滅火。

AFCI：（Arc-Fault Circuit-Interrupter）即電弧故障分?jǐn)嗥鳌?它是通過識別電路中的電弧故障特征信號,在電弧故障發展成為火災或電路出現短路之前斷開電源電路的一種保護裝置。

AFCI作為一種電路保護裝置，其主要作用是防止故障電弧引起火災，能夠有效的偵測直流環路螺絲松動接觸不良。同時它有檢測并區別逆變器在啟?；蜷_關時產生的正常電弧和故障電弧的能力，發現故障電弧后及時切斷電路。

除此之外，AFCI還具有如下特點：

1.具備有效的直流電弧識別能力，允許最大直流電流可達60A；

2.具備友好的接口，可遙接控制斷路器或連接器等；

3.具備RS232轉485通信功能，可實時監控模塊狀態；

4.LED、蜂鳴器可作為快速識別模塊工作狀態，聲光報警；

5.功能模塊化，易于移植到各個系列產品中；

光伏系統電弧故障保護方面，充分發揮光伏清潔能源的作用，針對性研發用于光伏直流系統的特種AFCI，涉及光伏逆變器、匯流箱、光伏電池模塊的串聯直流電弧故障保護。滿足智能電網對開關電器的新要求，實現AFCI的可通信、網絡化，智能化及其涉及的總線技術、可通信網絡化等技術將發揮更大效用。AFCI產品系列化標準化方面，AFCI的系列化、標準化，以及附件模塊化，將大大提高其在終端配電中的應用范圍。

艾立羅廠商提供的自動化檢測系統，通過高精度采集和智能分析功能，可幫助實現更高效的電弧安全驗證。
