Texas Instruments SN74ACT07/SN74ACT07-Q1六路緩沖器包含六個獨立的CMOS邏輯緩沖器，帶有TTL兼容輸入和開漏輸出。這些緩沖器在5V電壓下提供24mA的持續輸出驅動能力，并具備快速響應，最大延遲為 8.3ns。SN74AC07/SN74AC07-Q1緩沖器可在5V電壓下支持短時高達75mA的輸出驅動，并可驅動50Ω 傳輸線。這些SN74ACT07-Q1六路緩沖器符合汽車應用類AEC-Q100認證。SN74ACT07/SN74ACT07-Q1緩沖器采用開漏輸出，用于控制繼電器、驅動LED指示燈以及電平轉換。

數據手冊：

*附件：SN74AC07數據表.pdf

*附件：SN74C07-Q1數據表.pdf

特性

• TTL 兼容輸入
• 連續24mA輸出驅動5V
• 電壓為5V時，支持高達75mA的輸出驅動（短脈沖）
• 驅動50Ω的傳輸線
• 快速運行，最大延遲為8.3ns
• 寬工作電壓范圍：4.5 V至5.5 V
• 符合汽車應用類AEC-Q100標準(SN74AC07-Q1)：
  • 器件溫度1級：-40°C至125°C
  • 器件HBM ESD分類級別2
  • 器件CDM ESD分類級別C4B
• 采用可濕性側翼QFN封裝

應用

• 控制繼電器
• 驅動LED指示燈
• 電平移位，使用開漏輸出

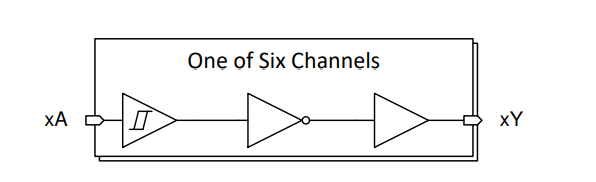

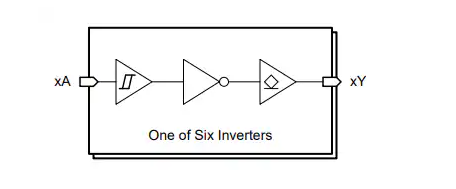

功能圖

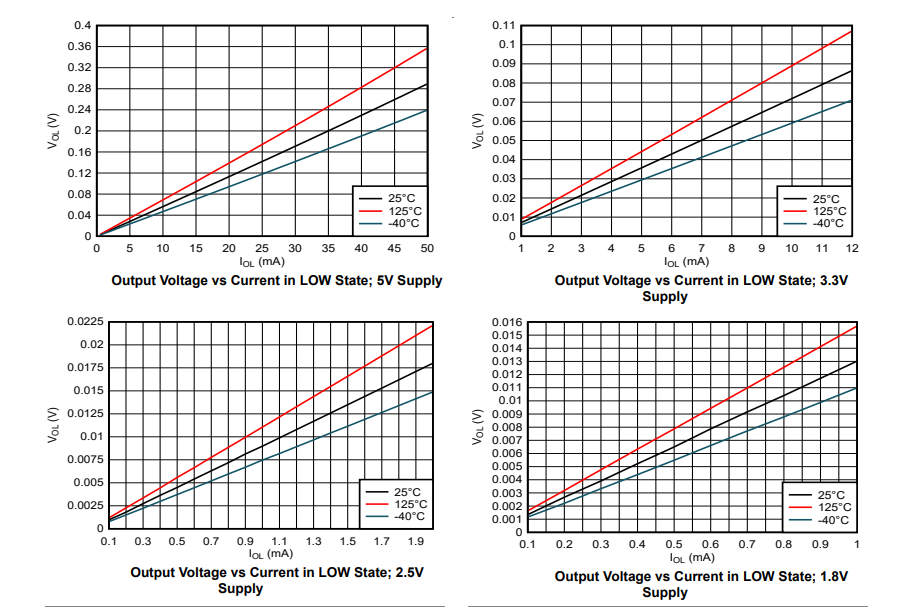

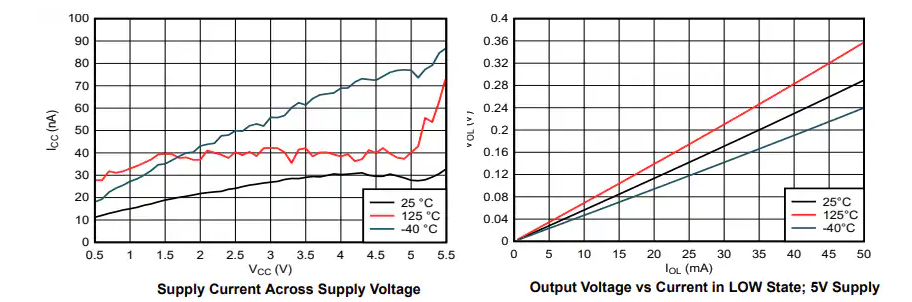

特性曲線
