Texas Instruments TMP75B/TMP75B-Q1數字溫度傳感器有一個可在1.8V電源下工作的12位模數轉換器 (ADC)，并且與行業標準TMP75和LM75在引腳和寄存器上兼容。該器件提供有VSSOP-8和SOIC-8封裝；檢測溫度無需外部元件。TMP75B/TMP75B-Q1能夠以0.0625°C分辨率讀取溫度，TMP75B的工作溫度范圍為 –55°C至+125°C，TMP75B-Q1在生產中為提高穩健性經過了三溫度（–40°C、25°C和125°C）測試。

TMP75B/TMP75B-Q1具有兩線接口和SMBus兼容性，在同一總線上可以有多達八個器件，有SMBus過熱警報功能。ALERT引腳和可編程溫度限值讓傳感器可用作過熱警報或獨立的恒溫器，用于功率調節或系統關斷。抗噪的數字接口和出廠校準的溫度精度使得TMP75B/TMP75B-Q1成為其他傳感器和電子元件溫度補償?shù)氖走x解決方案。TMP75B/TMP75B-Q1非常適合用于各種汽車、消費電子、計算機、通信、工業和環境應中的熱管理和保護。Texas Instruments TMP75B-Q1器件符合汽車應用類AEC-Q100認證。

特性

• LM75和TMP75的低電壓替代產品
• 標準兩線串行接口的數字輸出
• 多達八個可引腳編程的總線地址
• 可編程跳閘值的過熱ALERT引腳
• 節省電池功耗的關斷模式
• 自定義更新速率的單次轉換模式
• 工作溫度范圍
  • TMP75B：–55°C至+125 °C
  • TMP75B-Q1：–40°C至+125 °C
• 工作電源電壓范圍：1.4 V至3.6 V
• 靜態電流：
  • 工作時：45 μA（典型值）
  • 關斷時： 0.3 μA（典型值）
• 精度
  • –20°C至+85°C：±0.5°C（典型值）
  • TMP75B：–55°C至+125°C為±1°C（典型值）
  • TMP75B-Q1：–40°C至+125°C為±1°C（典型值）
• 12位分辨率 (0.0625°C)
• SOIC-8和VSSOP-8封裝

應用

• 服務器和計算機熱管理
• 電信設備
• 辦公設備
• 游戲視頻控制臺
• 機頂盒
• 電源和電池?zé)岜Ｗo(hù)
• 溫控器控制
• 環境監控和HVAC
• 電機驅動器熱保護
• 自動駕駛模塊
• 媒體中心和顯示器
• 音響主機和數字駕駛艙
• 智能遠程信息處理和網關
• ADAS域控制器和傳感器融合
• 車身控制模塊
• 車載充電器
• 電池系統

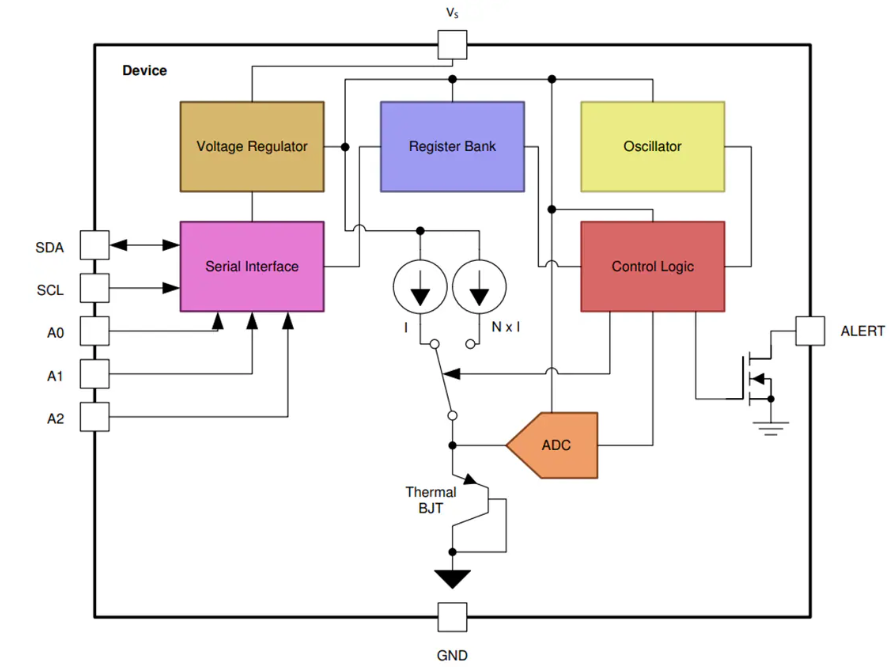

功能框圖
